接9.1.3实例继续创建别墅。

1）将视图切换到1F楼层平面图。

2）单击“建筑”选项卡“构建”面板“楼板”下拉列表框中的“楼板：结构”按钮，打开“修改|创建楼层边界”选项卡和选项栏。

3）在“属性”选项板中选择“楼板常规300mm”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建“台阶平台”类型，单击“结构”栏中的“编辑”按钮，打开“编辑部件”对话框，设置图9-63所示的参数，单击“确定”按钮。

图9-63 参数设置（1）

4）单击“绘制”面板中的“边界线”按钮和“矩形”按钮，绘制图9-64所示的边界。

5）单击“模式”面板中的“完成编辑模式”按钮，完成平台的绘制。

6）单击“建筑”选项卡“构建”面板中的“楼梯”按钮，打开“修改|创建楼梯”选项卡和选项栏。

7）单击“工具”面板中的“栏杆扶手”按钮，打开“栏杆扶手”对话框，在类型下拉列表框中选择“无”，如图9-65所示，单击“确定”按钮。

8）在选项栏中设置定位线为“梯段：中心”，“偏移”为“0”，“实际梯段宽度”为“3360”，并勾选“自动平台”复选框。

图9-64 绘制平台边界

图9-65 “栏杆扶手”对话框（1）

9）在“属性”选项板中选择“现场浇注楼梯整体浇筑楼梯”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建“整体浇筑楼梯2”类型，设置“最大踢面高度”为“166”，“最小踏板深度”为“280”，“最小梯段宽度”为“1070”，其他采用默认设置，如图9-66所示。单击“确定”按钮。

图9-66 “类型属性”对话框

10）在“属性”选项板中设置“底部标高”为“1F”，“底部偏移”为“-470”，“顶部标高”为“2F”，“所需踢面数”为“26”，其他采用默认设置，如图9-67所示。

11）单击“构件”面板中的“梯段”按钮和“直梯”按钮（默认状态下，系统会激活这两个按钮），绘制楼梯路径，如图9-68所示。

12）单击“模式”面板中的“完成编辑模式”按钮，完成楼梯绘制，将视图切换至三维视图，如图9-69所示。

图9-67 “属性”选项板

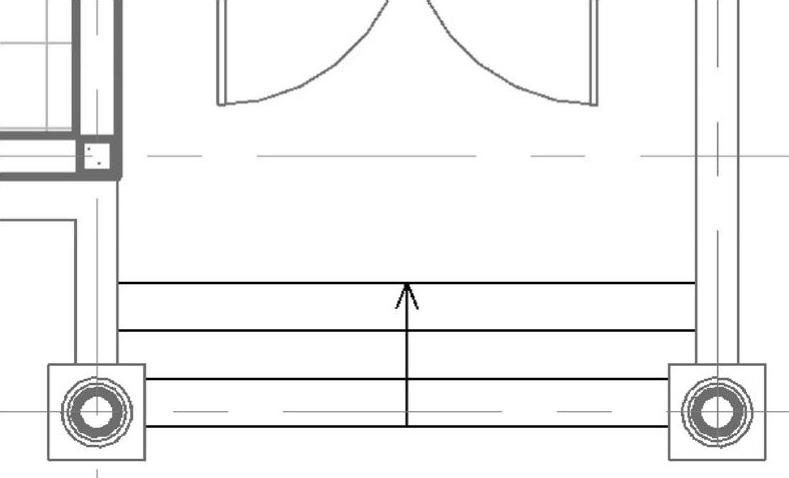

图9-68 绘制楼梯路径

提示：

为了保证楼梯与平台相连可以捕捉平台上的点向下绘制楼梯路径，然后单击“翻转”工具来调整楼梯的走向，也可以绘制完成后用“对齐”工具，将楼梯端面与平台端面对齐。

13）将视图切换到1F楼层平面图。(www.daowen.com)

14）单击“构件”面板中的“梯段”按钮和“U形转角”按钮，在选项栏中设置定位线为“梯段：中心”，“偏移”为“0”，“实际梯段宽度”为“1070”。

15）单击“工具”面板中的“栏杆扶手”按钮，打开“栏杆扶手”对话框，在类型下拉列表框中选择“900mm”类型，“位置”选择“踏步”单选按钮，如图9-70所示。

图9-69 绘制楼梯

图9-70 “栏杆扶手”对话框（2）

16）将楼梯放置到图中适当位置，移动调整位置。

17）在“属性”选项板中选择“现场浇注楼梯整体浇筑楼梯2”类型，设置“底部标

高”为“1F”，“顶部标高”为“2F”，“所需踢面数”为“19”，“实际踏板深度”为“300”，如图9-71所示。

图9-71 参数设置（2）

18）单击“模式”面板中的“完成编辑模式”按钮，完成楼梯绘制。

19）双击栏杆扶手，删除挨着墙的扶手栏杆路径，如图9-72所示。单击“模式”面板中的“完成编辑模式”按钮，完成栏杆扶手的编辑。

图9-72 删除扶手栏杆路径（1）

20）将视图切换到2F楼层平面图。

21）单击“构件”面板中的“梯段”按钮和“U形转角”按钮，将楼梯放置到图中适当位置，移动调整位置。

22）在“属性”选项板中选择“现场浇注楼梯整体浇筑楼梯2”类型，设置“底部标高”为“2F”，“顶部标高”为“3F”，“所需踢面数”为“18”，“实际踏板深度”为“315”，如图9-73所示。

图9-73 参数设置（3）

23）单击“模式”面板中的“完成编辑模式”按钮，完成楼梯绘制。

24）双击栏杆扶手，删除挨着墙的扶手栏杆路径，如图9-74所示。单击“模式”面板中的“完成编辑模式”按钮，完成栏杆扶手的编辑。

25）将视图切换至三维视图，在“属性”选项板中勾选“剖面框”复选框，调整剖面框的位置，观察楼梯，如图9-75所示。

图9-74 删除扶手栏杆路径（2）

图9-75 楼梯
