在创建楼梯构件时,通过绘制边界和踢面来创建自定义形状的梯段构件。可以通过绘制边界和踢面来定义自定义梯段,而不是让Revit自动计算楼梯梯段。

注意:

通过绘制创建构件时,构件之间不会像使用常用的构件工具创建楼梯构件时那样自动彼此相关。例如,如果绘制梯段和平台构件,然后更改梯段的宽度,则平台形状不会自动更改。绘制的构件必须手动更新。

具体绘制步骤如下。

1)打开楼梯文件,将视图切换为“标高1”平面图

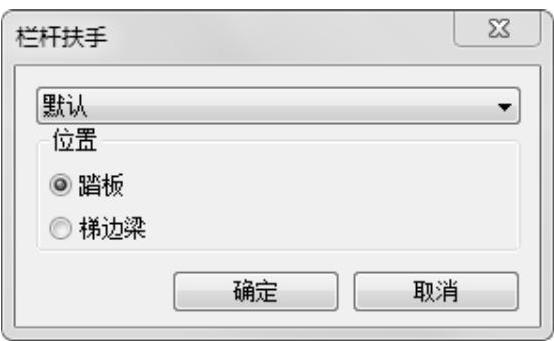

2)单击“建筑选项卡“构建”面板中的“楼梯”按钮978-7-111-61116-5-Chapter09-115.jpg,打开“修改|创建楼梯”选项卡和选项栏。单击“工具”面板中的“栏杆扶手”按钮978-7-111-61116-5-Chapter09-116.jpg,打开“栏杆扶手”对话框,选择“踏板”为栏杆的放置位置,如图9-61所示。单击“确定”按钮,为楼梯梯段创建的栏杆扶手的类型。


图9-61 “栏杆扶手”对话框

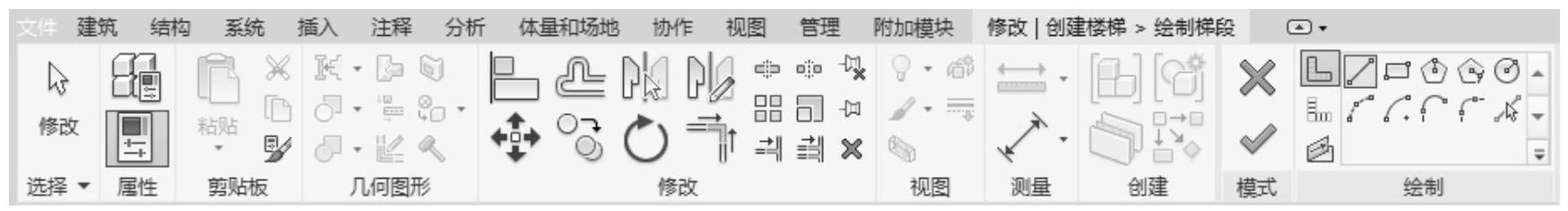

3)单击“构件”面板中的“梯段”按钮978-7-111-61116-5-Chapter09-118.jpg和“创建草图”按钮978-7-111-61116-5-Chapter09-119.jpg,打开“修改|创建楼梯>绘制梯段”选项卡,如图9-62所示。(www.daowen.com)


图9-62 “修改|创建楼梯>绘制梯段”选项卡

4)单击“绘制”面板中的“边界”按钮978-7-111-61116-5-Chapter09-121.jpg和“线”按钮978-7-111-61116-5-Chapter09-122.jpg,绘制左右边界。

提示:

请勿将左右边界线相互连接。可以将其绘制为单条线或多段线(例如,多段直线和弧线连接在一起)。

连接左、右边界之间的踢面线。

如果踢面线延伸到边界之外,创建梯段时会对踢面线进行修剪。

绘制的楼梯路径必须始于第一条踢面线,而结束于最后一条踢面线。不能延伸到第一条或最后一条踢面线之外。
