学习Revit2018绘制U形转角梯

通过指定梯段的较低端点创建U形斜踏步梯段。斜踏步梯段将自动连接底部和顶部立面。

具体操作步骤如下。

1)打开楼梯文件,将视图切换标高1平面图

2)单击“建筑选项卡“构建”面板中的“楼梯”按钮978-7-111-61116-5-Chapter09-103.jpg,打开“修改|创建楼梯”选项卡和选项栏。

3)在“属性”选项板中选择“现场浇注楼梯整体浇筑楼梯”类型,设置“底部标高”为“标高1”,“底部偏移”为“0.0”,“顶部标高”为“标高2”,“顶部偏移”为“0.0”,“所需踢面数”为“22”,“实际踏板深度”为“280”,如图9-54所示。

4)单击“构件”面板中的“梯段”按钮978-7-111-61116-5-Chapter09-104.jpg和“U形转角”按钮978-7-111-61116-5-Chapter09-105.jpg,在选项栏中设置定位线为“楼梯:中心”,“偏移”为“0”,“实际梯段宽度”为“1000”,并勾选“自动平台”复选框。


图9-54 “属性”选项板

5)楼梯方向如图9-55所示,可以看出楼梯方向不符合要求。按空格键可旋转斜踏步梯段的形状,以便梯段朝向所需的方向,如图9-56所示。

6)移动鼠标将楼梯放置到适当位置,单击放置楼梯,如图9-57所示。

7)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter09-107.jpg,将视图切换到三维视图,如图9-58所示。

提示:

如果相对于墙或其他图元定位梯段,将光标靠近墙,斜踏步楼梯会捕捉到相对于墙的位置。

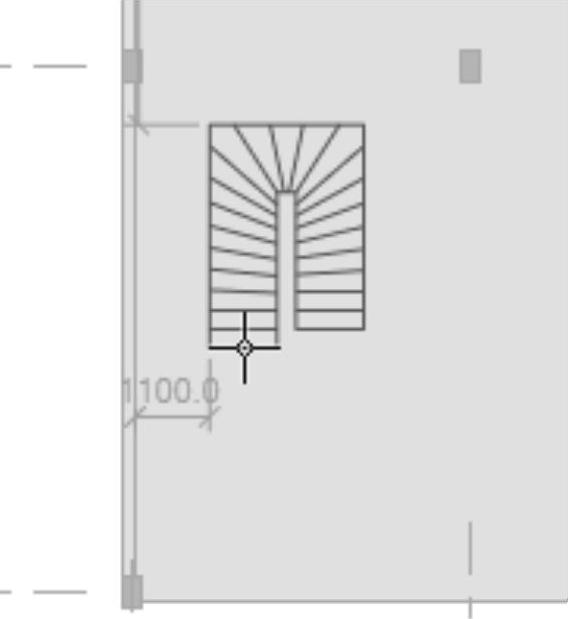

图9-55 楼梯方向

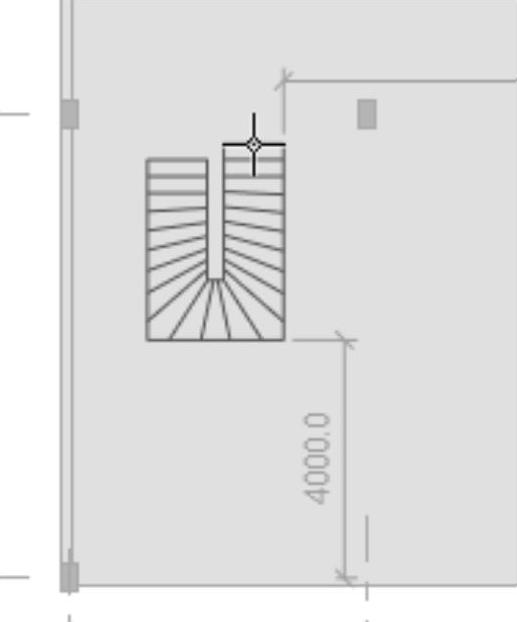

图9-56 更改楼梯方向

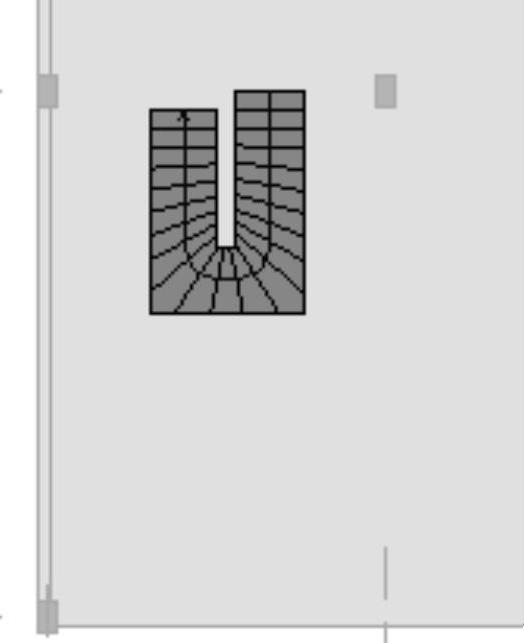

图9-57 放置楼梯

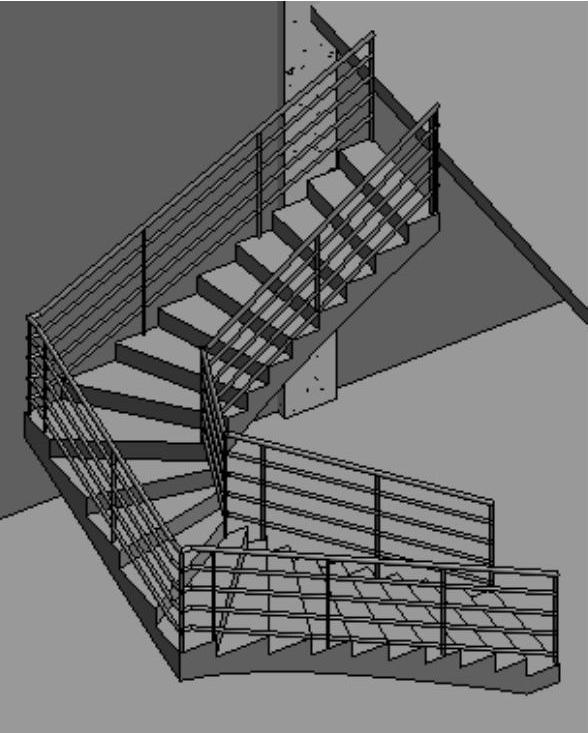

图9-58 U形转角楼梯

8)单击“修改”选项卡“修改”面板中的“对齐”按钮978-7-111-61116-5-Chapter09-112.jpg,先选择楼板的端面,然后选择楼梯最后一个台阶的端面(图9-59)并锁定,使楼梯和楼板对齐,如图9-60所示。

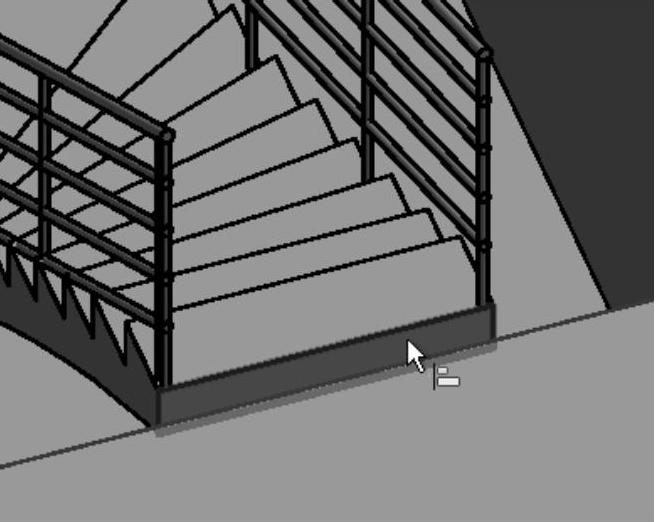

图9-59 选择对齐面

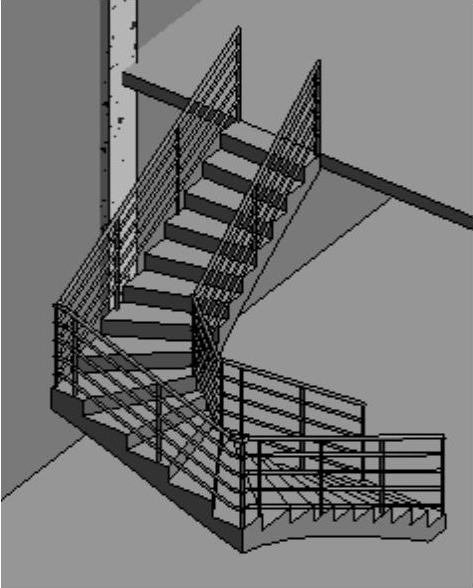

图9-60 对齐楼梯
