通过指定梯段的较低端点创建L形斜踏步梯段构件。斜踏步梯段将自动连接底部和顶部立面。

具体操作步骤如下。

1）打开楼梯文件，将视图切换标高1平面图。

2）单击“建筑”选项卡“构建”面板“楼梯”按钮，打开“修改|创建楼梯”选项卡和选项栏。

3）在“属性”选项板中选择“现场浇注楼梯整体浇筑楼梯”类型，设置“底部标高”为“标高1”，“底部偏移”为“0.0”，“顶部标高”为“标高2”，“顶部偏移”为“0.0”，“所需踢面数”为“15”，“实际踏板深度”为“280”，如图9-47所示。

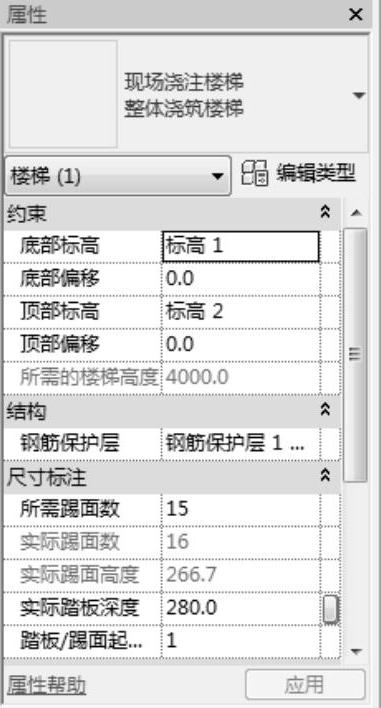

图9-47 “属性”选项板

4）单击“构件”面板中的“梯段”按钮和“L形转角”按钮，在选项栏中设置定位线为“楼梯：中心”，“偏移”为“0”，“实际梯段宽度”为“1000”，并勾选“自动平台”复选框。

5）楼梯方向如图9-48所示，可以看出楼梯方向不符合要求。按空格键可旋转斜踏步梯段的形状，以便梯段朝向所需的方向，如图9-49所示。

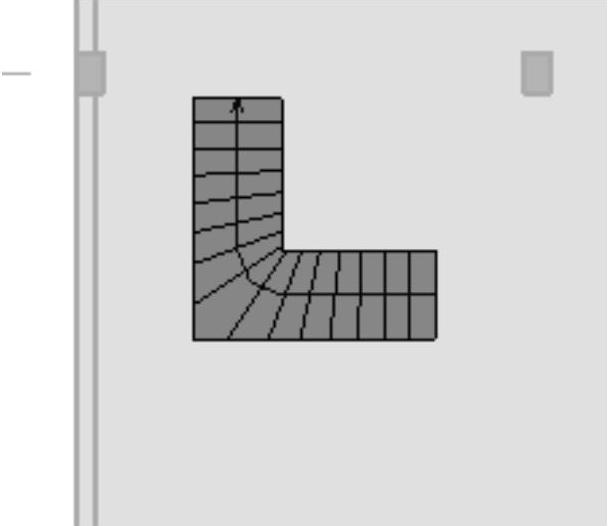

图9-48 楼梯方向

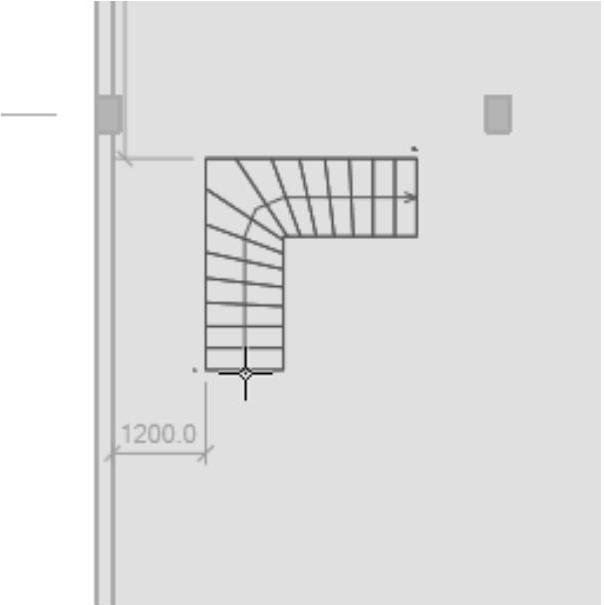

图9-49 更改楼梯方向

6）单击放置楼梯，如图9-50所示。(www.daowen.com)

7）单击“模式”面板中的“完成编辑模式”按钮，将视图切换到三维视图，如图9-51所示。

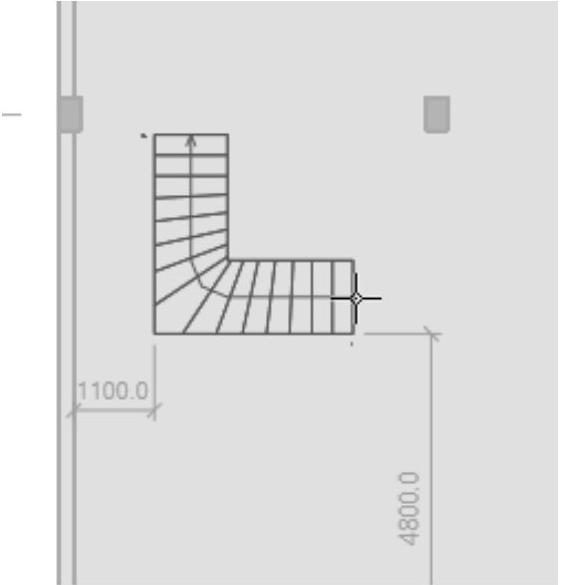

图9-50 放置楼梯

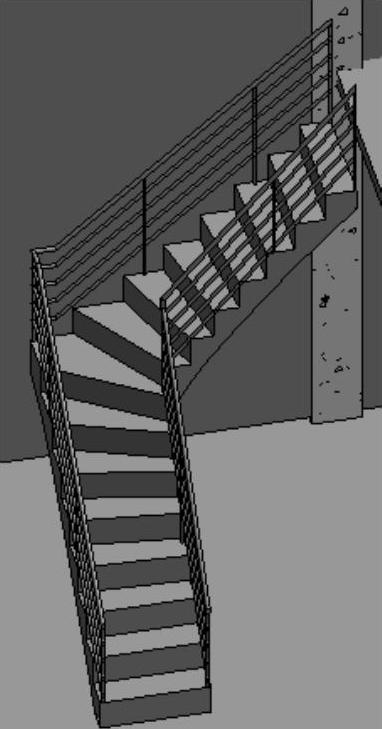

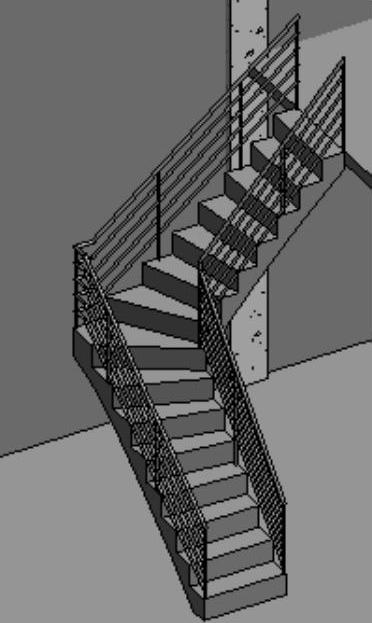

图9-51 L形转角楼梯

提示：

如果相对于墙或其他图元定位梯段，将光标靠近墙，斜踏步楼梯会捕捉到相对于墙的位置。

8）单击“修改”选项卡“修改”面板中的“对齐”按钮，先选择楼板的端面，然后

选择楼梯最后一个台阶的端面，如图9-52所示，使楼梯和楼板对齐，如图9-53所示。

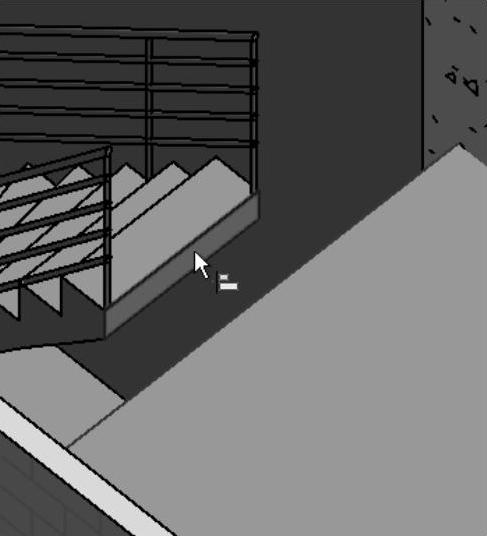

图9-52 选择对齐面

图9-53 对齐楼梯
