通过指定梯段的中心点、起点和终点来创建螺旋楼梯梯段构件。使用“圆心-端点螺旋”梯段工具创建小于360°的螺旋梯段。

具体操作步骤如下。

1)打开楼梯文件,单击“建筑选项卡“构建”面板“楼梯”按钮978-7-111-61116-5-Chapter09-79.jpg,打开“修改|创建楼梯”选项卡和选项栏。

2)单击“构件”面板中的“梯段”按钮978-7-111-61116-5-Chapter09-80.jpg和“圆心-端点螺旋”按钮978-7-111-61116-5-Chapter09-81.jpg,在选项栏中设置定位线为“楼梯:中心”,“偏移”为“0”,“实际梯段宽度”为“1000”,并勾选“自动平台”复选框和“改变半径时保持同心”复选框。

3)在绘图区域中指定螺旋梯段的中心点,移动光标以指定梯段的半径,如图9-40所示。

4)单击确定第一个梯段终点,继续移动光标单击指定第二个梯段起点,此时系统自动创建平台,默认平台深度等于梯段宽度,如图9-41所示。

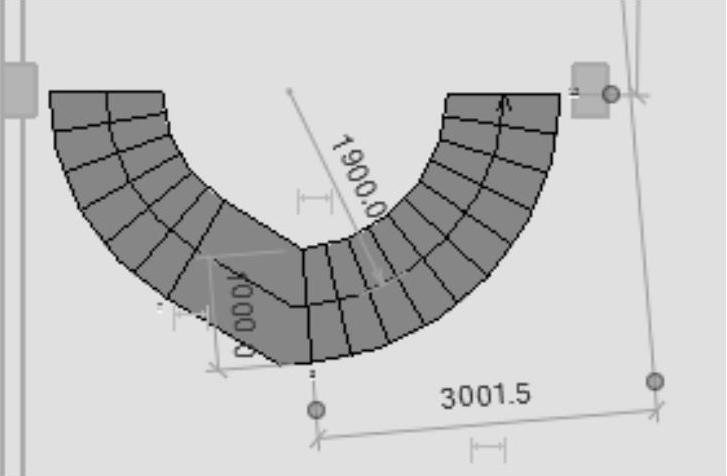

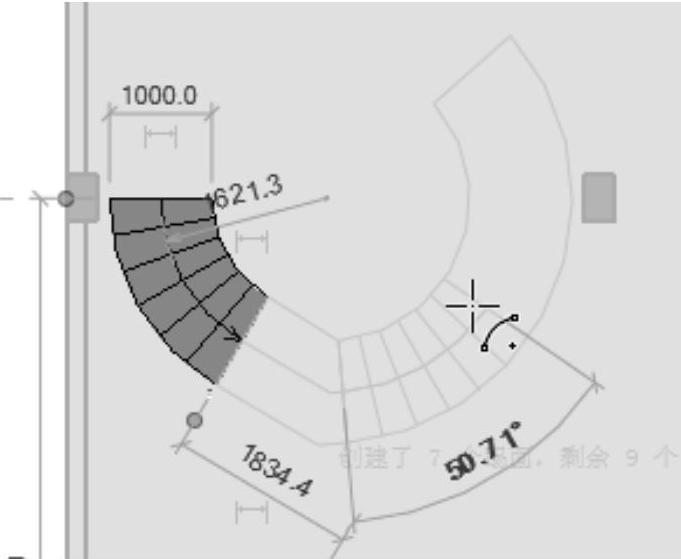

图9-40 指定中心和半径

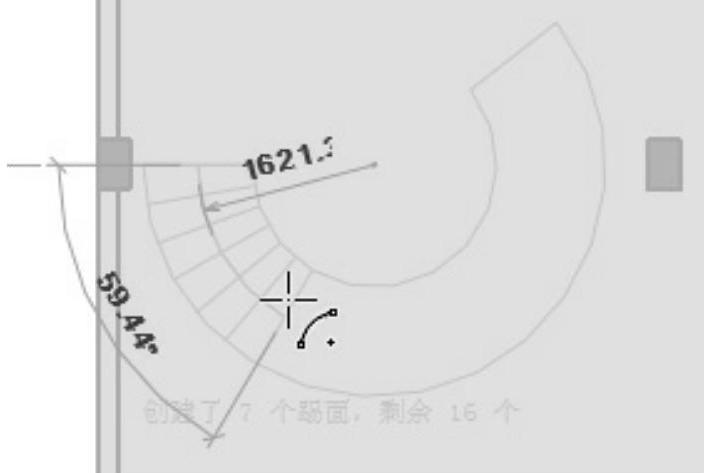

图9-41 确定第一梯段终点

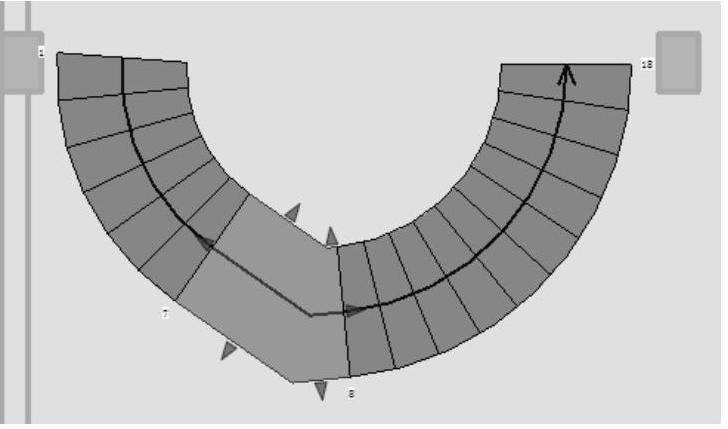

5)继续移动光标,单击以指定终点,结果如图9-42所示。

6)在“属性”选项板中选择“现场浇注楼梯整体浇筑楼梯”类型,设置“底部标高”为“标高1”,“底部偏移”为“0.0”,“顶部标高”为“标高2”,“顶部偏移”为“0.0”,“所需踢面数”为“22”,“实际踏板深度”为“280”,如图9-43所示。

7)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter09-84.jpg,将视图切换到三维视图,如图9-44所示。(www.daowen.com)


图9-42 确定终点

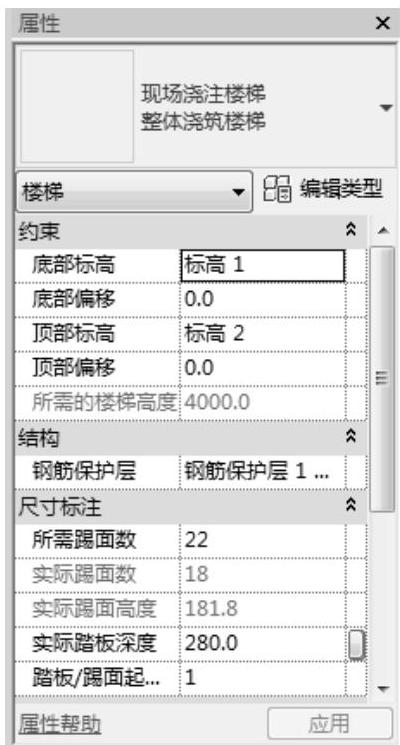

图9-43 “属性”选项板

8)双击楼梯,打开“修改|创建楼梯”选项卡,对楼梯进行编辑,选取平台上的造型操纵柄,调整平台形状,并移动楼梯的位置,结果如图9-45所示。

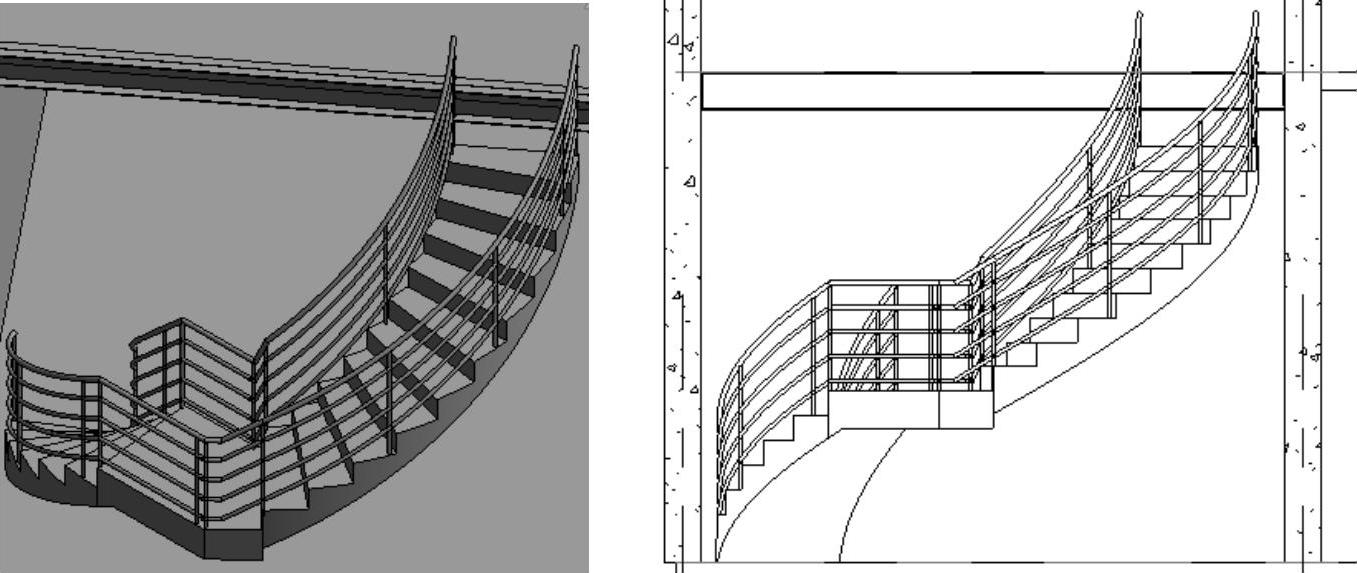

图9-44 绘制楼梯


图9-45 编辑楼梯

9)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter09-89.jpg,将视图切换到三维视图,如图9-46所示。

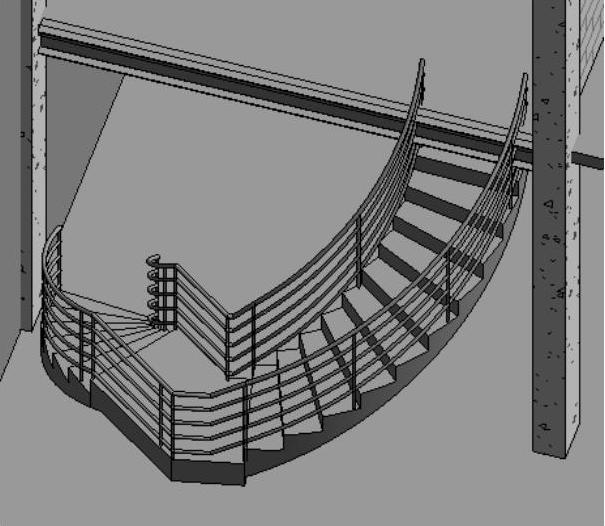

图9-46 螺旋楼梯
