Revit2018教程:绘制全踏步螺旋梯

时间:2023-10-02 理论教育 版权反馈
【摘要】:通过指定起点和半径创建螺旋梯段构件。默认情况下,按逆时针方向创建螺旋梯段。具体绘制步骤如下。3)单击“构件”面板中的“梯段”按钮和“全踏步螺旋”按钮,在绘图区域中指定螺旋梯段的中心点,移动光标以指定梯段的半径,如图9-36所示。在绘制时,将指示梯段边界和达到目标标高所需的完整台阶数。

Revit2018教程:绘制全踏步螺旋梯

通过指定起点和半径创建螺旋梯段构件。可以使用“全台阶螺旋”梯段工具来创建大于360°的螺旋梯段。

默认情况下,按逆时针方向创建螺旋梯段。

具体绘制步骤如下。

1)新建一项目文件。

2)单击“建筑选项卡“构建”面板中的“楼梯按钮978-7-111-61116-5-Chapter09-69.jpg,打开“修改|创建楼梯”选项卡和选项栏,在选项栏中设置定位线为“楼梯:中心”,“偏移”为“0”,“实际梯段宽度”为“1500”,并勾选“自动平台”复选框

3)单击“构件”面板中的“梯段”按钮978-7-111-61116-5-Chapter09-70.jpg和“全踏步螺旋”按钮978-7-111-61116-5-Chapter09-71.jpg,在绘图区域中指定螺旋梯段的中心点,移动光标以指定梯段的半径,如图9-36所示。在绘制时,将指示梯段边界和达到目标标高所需的完整台阶数。默认情况下,按逆时针方向创建梯段。

4)在“属性”选项板中选择“组合楼梯190mm最大踢面250mm梯段”类型,设置“底部标高”为“标高1”,“底部偏移”为“0.0”,“顶部标高”为“标高2”,“顶部偏移”为“0.0”,“所需踢面数”为“22”,“实际踏板深度”为“250”,结果如图9-37所示。

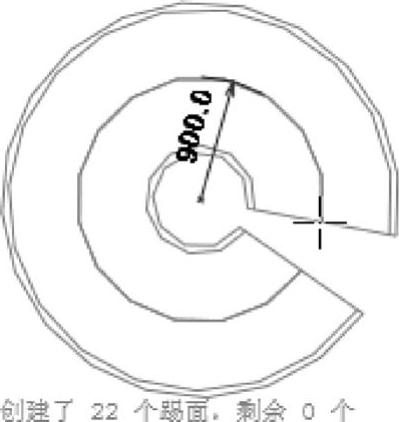

图9-36 指定中心和半径(www.daowen.com)

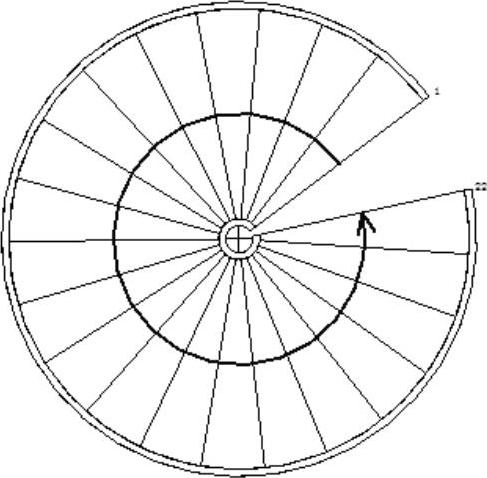

图9-37 螺旋楼梯

5)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter09-74.jpg,将视图切换到三维视图,结果如图9-38所示。

6)双击楼梯,激活“修改|创建楼梯”选项卡,单击“工具”面板中的“翻转”按钮978-7-111-61116-5-Chapter09-75.jpg,将楼梯的旋转方向从逆时针更改为顺时针,单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter09-76.jpg,结果如图9-39所示。

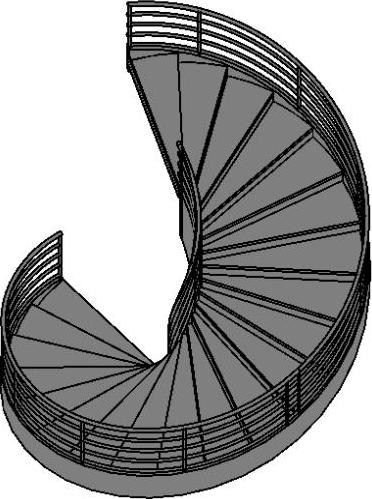

图9-38 逆时针旋转楼梯

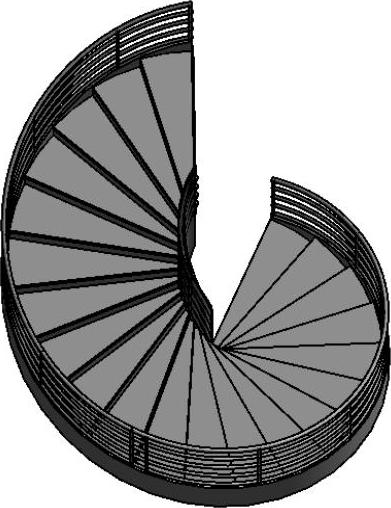

图9-39 顺时针旋转楼梯
