通过指定梯段的起点和终点来创建直梯段构件。
具体绘制步骤如下。
1)打开住宅楼文件,将视图切换到F10.000层。
2)单击“建筑”选项卡“构建”面板中的“楼梯”按钮,打开“修改|创建楼梯”选项卡和选项栏,如图9-27所示。
图9-27 “修改|创建楼梯”选项卡和选项栏
3)在选项栏中设置定位线为“楼梯:中心”,“偏移”为“0”,“实际梯段宽度”为1150,并勾选“自动平台”复选框。
4)单击“构件”面板中的“梯段”按钮和“直梯”按钮(默认状态下,系统会激活这两个按钮),绘制楼梯路径,如图9-28所示。默认情况下,在创建梯段时会自动创建栏杆扶手。
5)在“属性”选项板中选择“现场浇注楼梯-整体式楼梯”类型,设置“底部标高”为“F10.000”,“底部偏移”为“-30”,“顶部标高”为“F23000”,“顶部偏移”为“-30”,“所需踢面数”为“18”,“实际踏板深度”为“260”,其他采用默认设置,如图9-29所示。

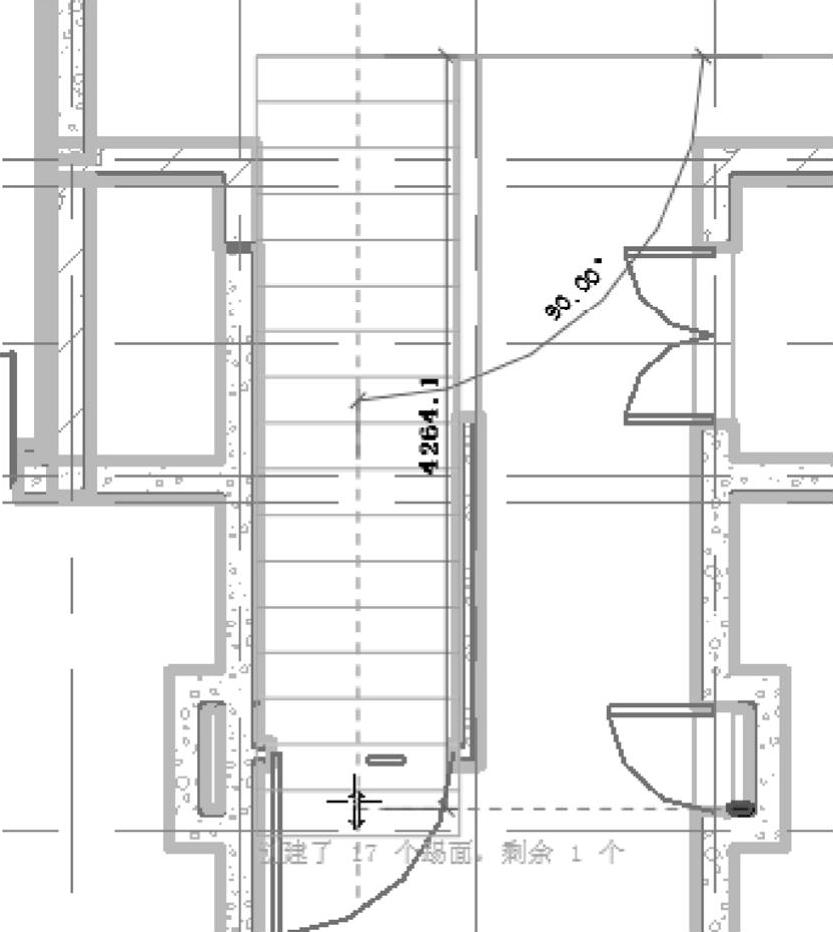

图9-28 绘制楼梯路径

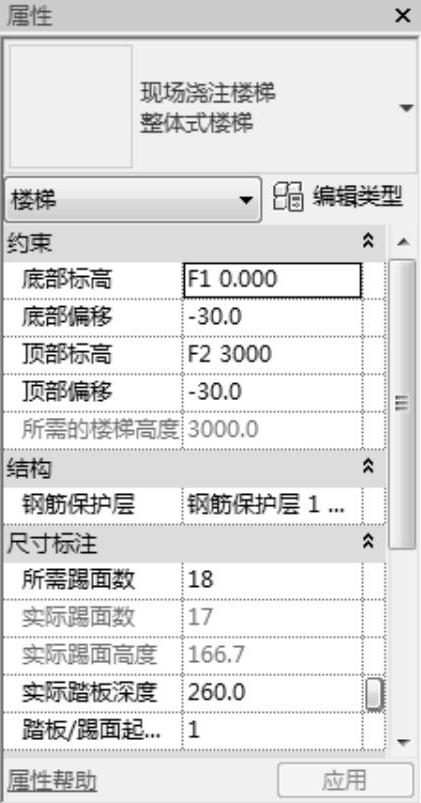

图9-29 “属性”选项板
➢ 底部标高:设置楼梯的基面。
➢ 底部偏移:设置楼梯相对于底部标高的高度。
➢ 顶部标高:设置楼梯的顶部。
➢ 顶部偏移:设置楼梯相对于顶部标高的偏移量。
➢ 所需踢面数:踢面数是基于标高间的高度计算得出的。
➢ 实际踢面数:通常,此值与所需踢面数相同,但如果未向给定梯段完整添加正确的踢面数,则这两个值也可能不同。
➢ 实际踢面高度:显示实际踢面高度。(www.daowen.com)
➢ 实际踏板深度:设置此值以修改踏板深度,而不必创建新的楼梯类型。
6)修改楼梯尺寸值,如图9-30所示。单击“模式”面板中的“完成编辑模式”按钮,将视图切换到三维视图,完成楼梯创建如图9-31所示。
图9-30 更改尺寸

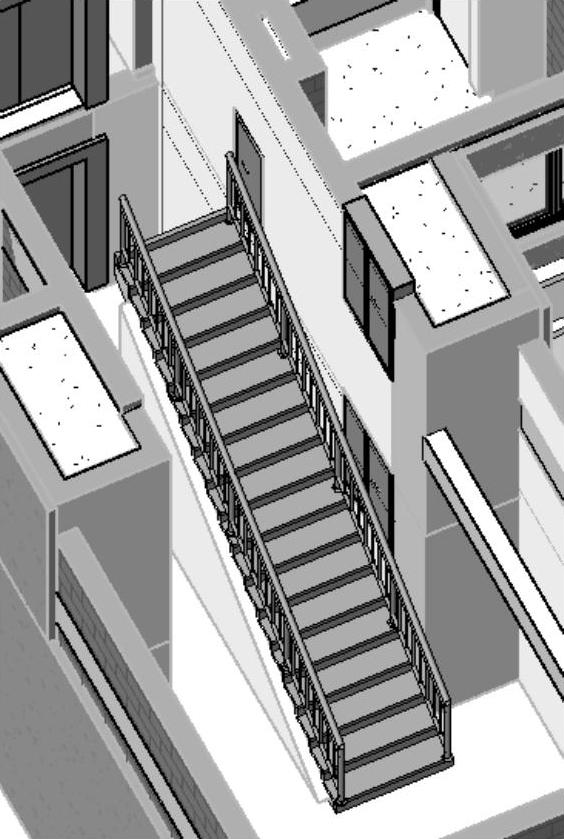

图9-31 创建楼梯
7)将视图切换到F10.000层。
8)单击“建筑”选项卡“构建”面板中的“楼梯”按钮,打开“修改|创建楼梯”选项卡和选项栏,单击“构件”面板中的“平台”按钮和“创建草图”按钮,打开“修改|创建楼梯>绘制平台”选项卡和选项栏,如图9-32所示。

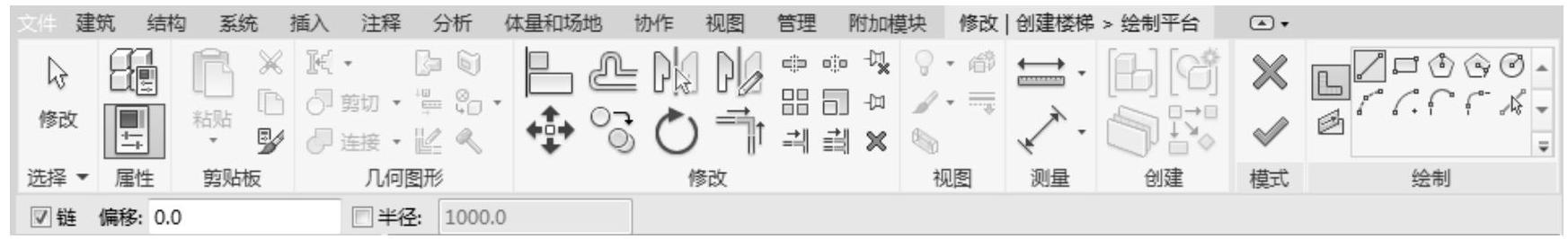

图9-32 “修改|创建楼梯>绘制平台”选项卡和选项栏
9)单击“绘制”面板中的“边界”按钮和“矩形”按钮,绘制平台边界,如图9-33所示。单击“模式”面板中的“完成编辑模式”按钮,完成平台的创建,如图9-34所示。

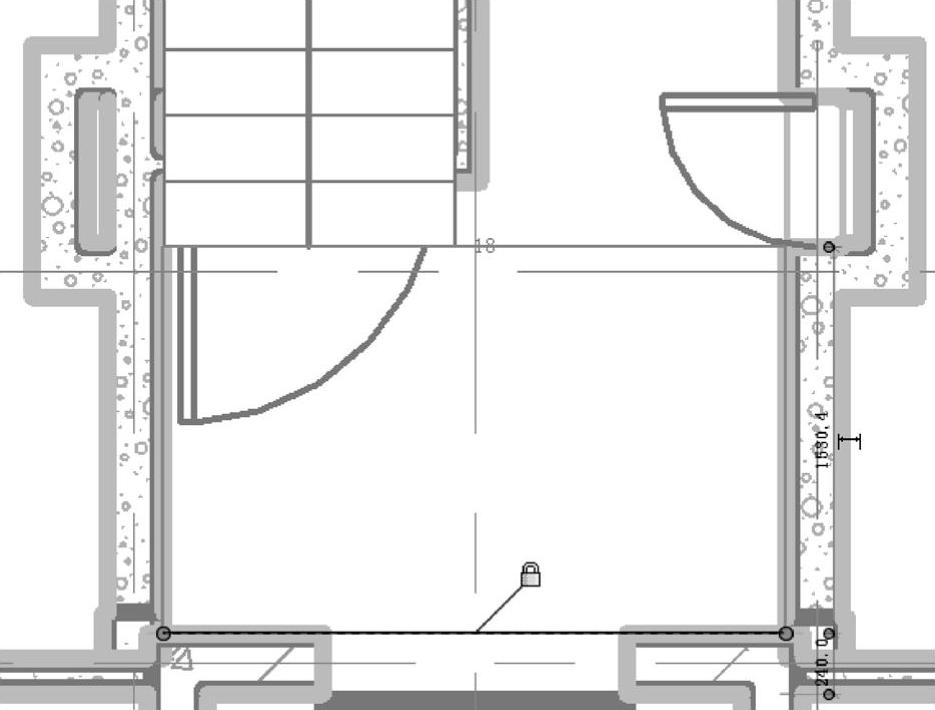

图9-33 绘制边界

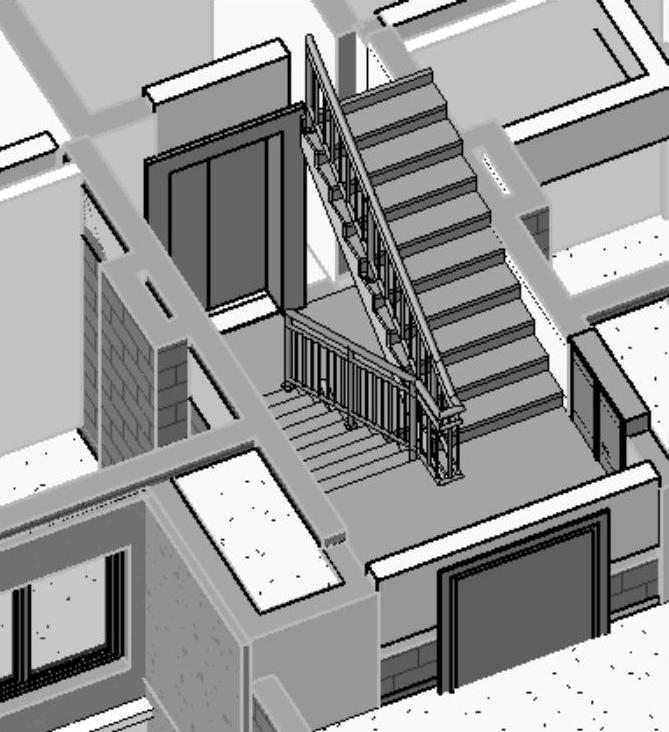

图9-34 绘制平台
10)选取沿墙的栏杆扶手直接删除,结果如图9-35所示。
图9-35 编辑栏杆
