通过绘制栏杆扶手路径来创建栏杆扶手，然后选择一个图元（例如楼板或屋顶）作为栏杆扶手主体。

具体绘制步骤如下。

1）打开8.1.3节绘制的文件，单击“建筑”选项卡“构建”面板“栏杆扶手”下拉列表框中的“绘制路径”按钮，打开“修改|创建栏杆扶手路径”选项卡和选项栏，如图9-2所示。

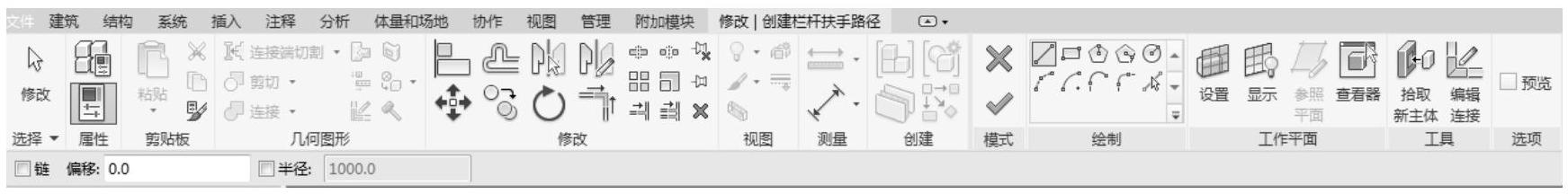

图9-2 “修改|创建栏杆扶手路径”选项卡和选项栏

2）将视图方向切换到上视图。

3）单击“绘制”面板中的“线”按钮（默认状态下，系统会激活此按钮），绘制栏杆路径，如图9-3所示。单击“模式”面板中的“完成编辑模式”按钮，完成栏杆路径的绘制。

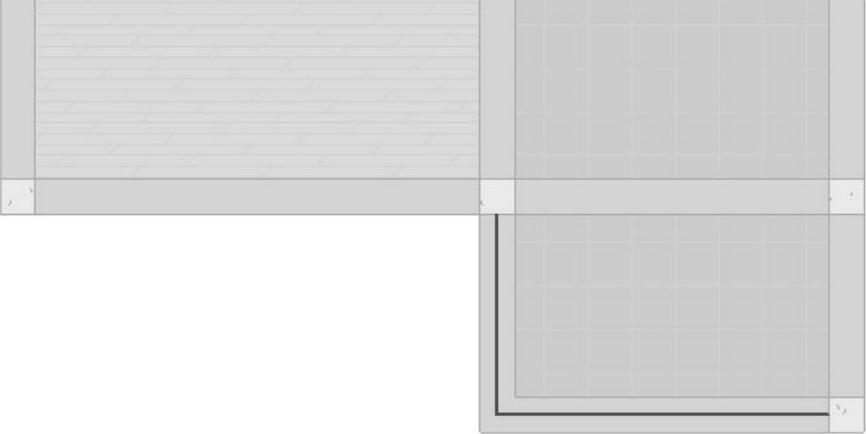

图9-3 绘制栏杆路径

4）单击“插入”选项卡“从库中载入”面板中的“载入族”按钮，打开“载入族”对话框，选择“China”→“建筑”→“栏杆扶手”→栏杆”→“常规栏杆”→“普通栏杆”文件夹中的“立筋龙骨3.rfa”，如图9-4所示，单击“打开”按钮，载入“立筋龙骨3”栏杆。

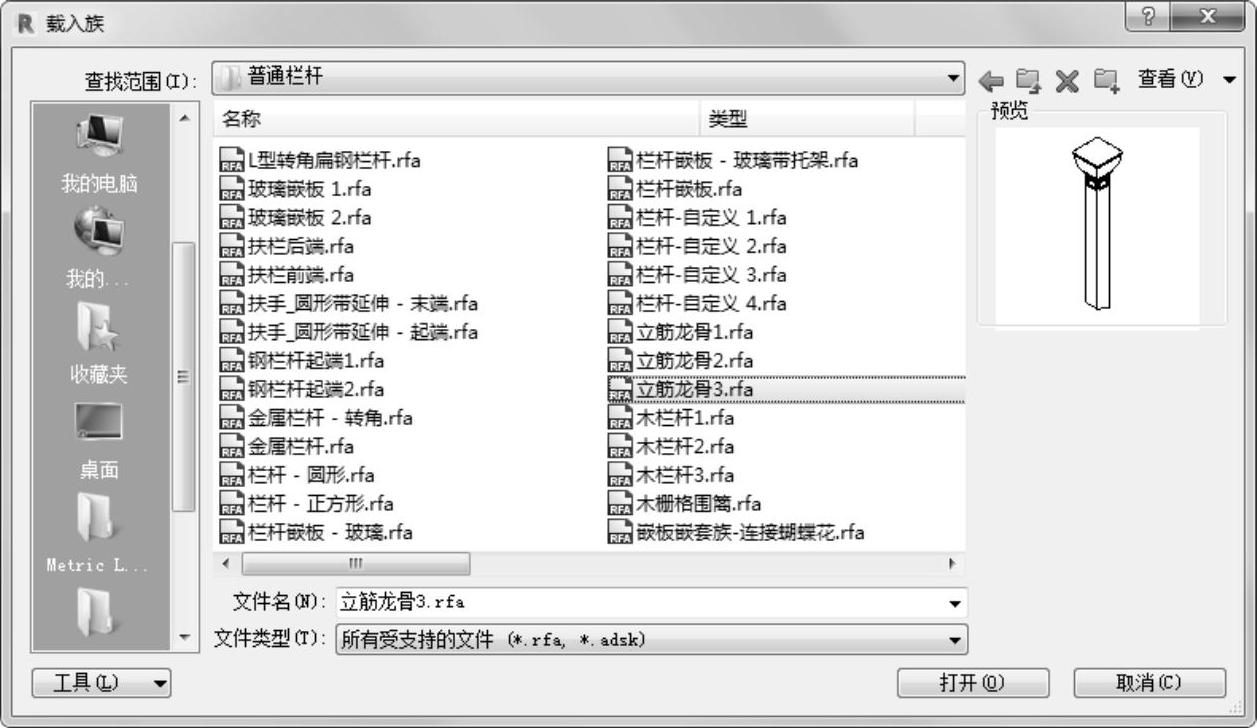

图9-4 “载入族”对话框

5）在“属性”选项板中选择“栏杆扶手-900mm”类型，如图9-5所示。

➢ 底部标高：指定栏杆扶手系统不位于楼梯或坡道上时的底部标高。如果在创建楼梯时自动放置了栏杆扶手，则此值由楼梯的底部标高决定。

➢ 底部偏移：如果栏杆扶手系统不位于楼梯或坡道上，则此值是楼板或标高到栏杆扶手系统底部的距离。

➢ 从路径偏移：指定相对于其他主体上踏板、梯边梁或路径的栏杆扶手偏移。如果在创建楼梯时自动放置了栏杆扶手，可以选择将栏杆扶手放置在踏板或梯边梁上。

➢ 长度：栏杆扶手的实际长度。

➢ 图像：打开“管理图像”对话框，添加图像作为栏杆扶手标记。

➢ 注释：有关图元的注释。

➢ 标记：应用于图元的标记，如显示在图元多类别标记中的标签。

➢ 创建的阶段：创建图元的阶段。

➢ 拆除的阶段：拆除图元的阶段。

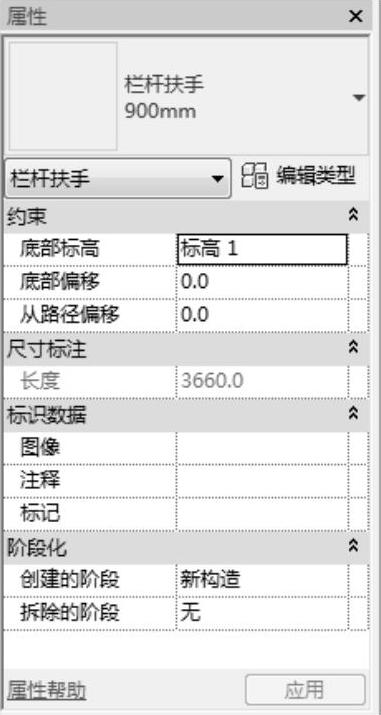

图9-5 “属性”选项板

6）单击“编辑类型”按钮，打开“类型属性”对话框，新建“阳台栏杆”类型，如图9-6所示。

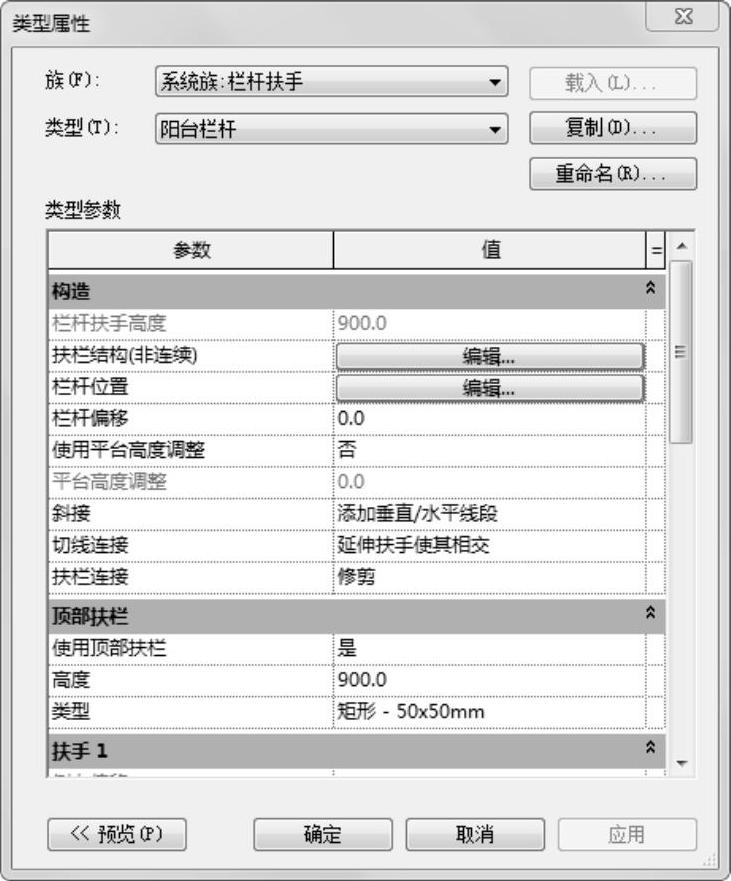

图9-6 “类型属性”对话框

➢ 栏杆扶手高度：设置栏杆扶手系统中最高扶栏的高度。

➢ 扶栏结构（非连续）：单击“编辑”按钮，打开图9-7所示的“编辑扶手（非连续）”对话框，在此对话框中可以设置每个扶栏的扶栏编号、高度、偏移、材质和轮廓族（形状）。单击“插入”按钮，输入扶栏的名称，以及高度、偏移、轮廓和材质属性。单击“向上”或“向下”按钮以调整栏杆扶手位置。

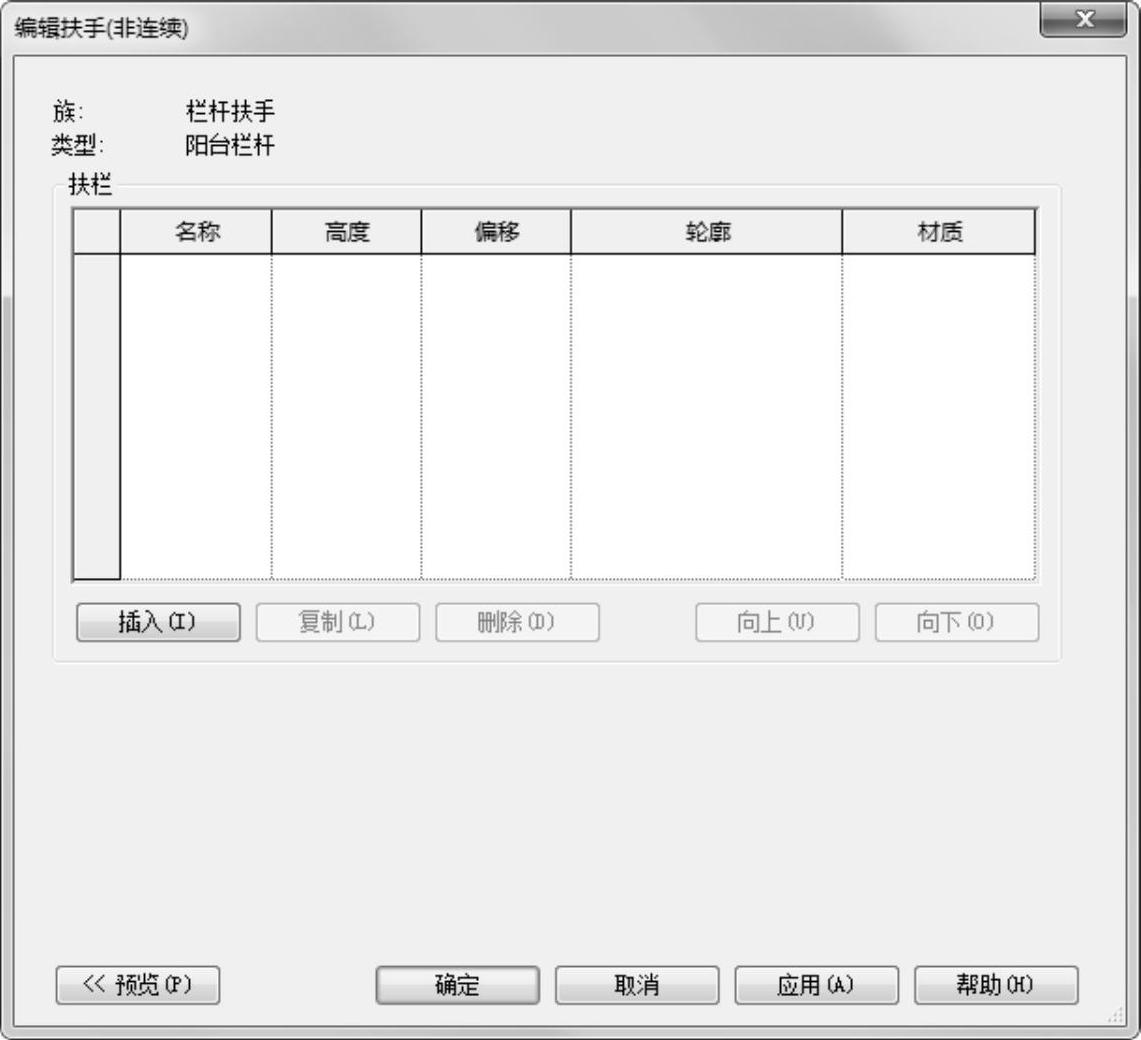

图9-7 “编辑扶手（非连续）”对话框

➢ 栏杆位置：单击“编辑”按钮，打开“编辑栏杆位置”对话框，定义栏杆样式。

➢ 栏杆偏移：距扶栏绘制线的栏杆偏移。通过设置此属性和扶栏偏移的值，可以创建扶栏和栏杆的不同组合。

➢ 使用平台高度调整：控制平台栏杆扶手的高度。选择“否”，则栏杆扶手和平台像在楼梯梯段上一样使用相同的高度。选择“是”，则栏杆扶手高度会根据“平台高度调整”设置值进行向上或向下调整。

➢ 平台高度调整：基于中间平台或顶部平台“栏杆扶手高度”参数的指示值提高或降低栏杆扶手高度。

➢ 斜接：如果两段栏杆扶手在水平面内相交成一定角度，但没有垂直连接，则可以选择添加垂直/水平或不添加连接件来确定连接方法。

➢ 切线连接：如果两段相切栏杆扶手在平面中共线或相切，但没有垂直连接，则可以选择添加垂直/水平、不添加连接件或延伸扶栏使其相交来连接。

➢ 扶栏连接：如果系统无法在栏杆扶手段之间进行连接时创建斜接连接，则可以通过修剪或焊接来进行连接。

● 修剪：使用垂直平面剪切分段。

● 焊接：以尽可能接近斜接的方式连接分段。接合连接最适合于圆形扶栏轮廓。

➢ 高度：设置栏杆扶手系统中顶部栏杆的高度。

➢ 类型：指定顶部扶栏的类型。

➢ 侧偏移：显示栏杆的偏移值。(www.daowen.com)

➢ 扶手-高度：扶手类型属性中指定的扶手高度。

7）单击栏杆位置栏中的“编辑”按钮，打开“编辑栏杆位置”对话框，分别设置起点支柱、转角支柱和终点支柱为“立筋龙骨3”，如图9-8所示。对类型属性所做的修改会影响项目中同一类型的所有栏杆扶手。

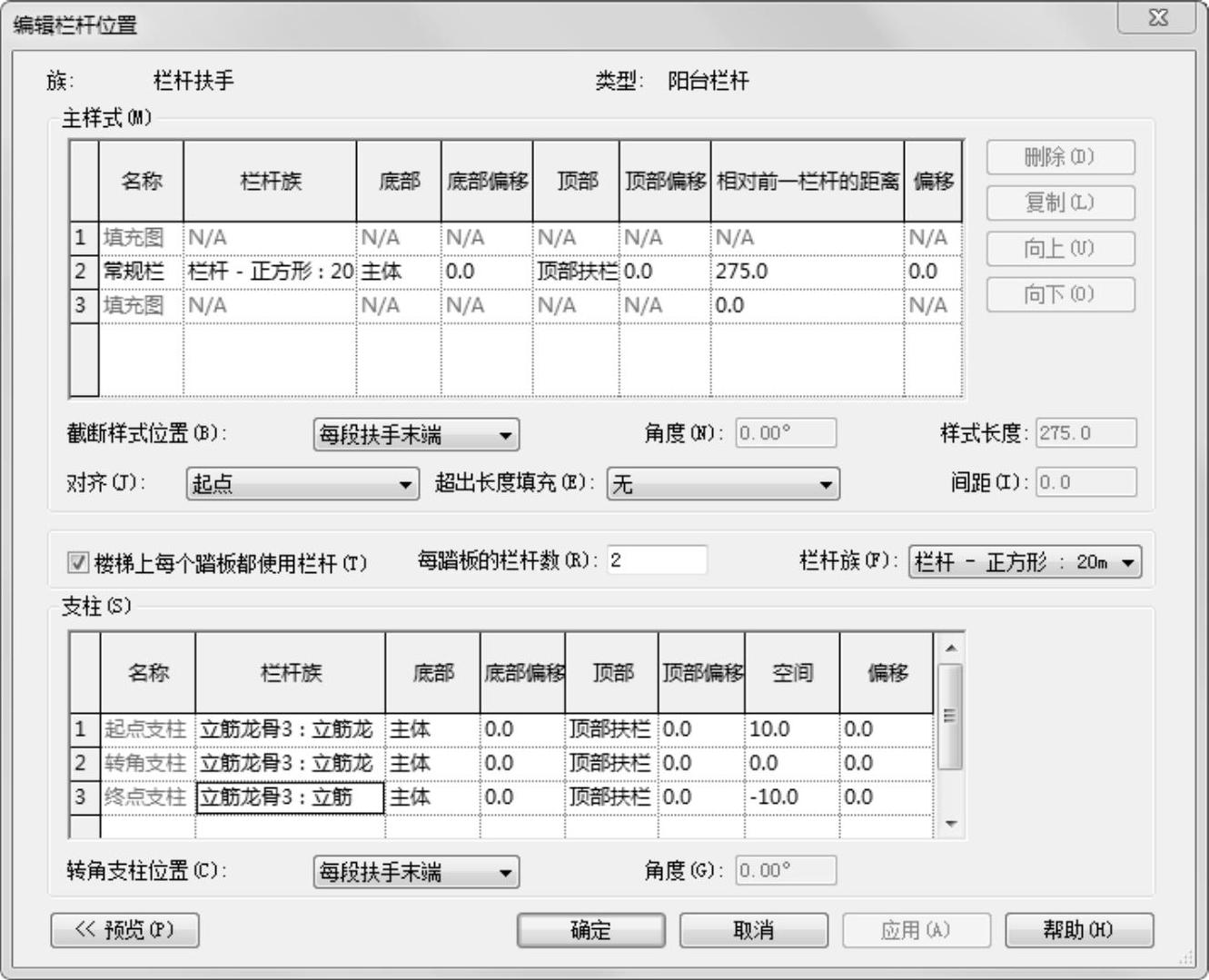

图9-8 “编辑栏杆位置”对话框

“主样式”栏：自定义栏杆扶手的栏杆。

➢ 名称：样式内特定栏杆的名称。

➢ 栏杆族：指定栏杆或支柱族的样式。如果选择“无”，则此样式的相应部分将不显示栏杆或支柱。

➢ 底部：指定栏杆底端的位置，包括扶栏顶端、扶栏底端或主体顶端。主体可以是楼层、楼板、楼梯或坡道。

➢ 底部偏移：指栏杆底端与基面之间的垂直距离，可以是负值或正值。

➢ 顶部：指定栏杆顶端的位置（常为扶栏）。

➢ 顶部偏移：栏杆顶端与顶之间的垂直距离，可以为负值或正值。

➢ 相对前一栏杆的距离：控制样式中栏杆的间距。对于第一个栏杆（主样式表的第2行），该属性指定栏杆扶手段起点或样式重复点与第一个栏杆放置位置之间的间距；对于每个后续行，该属性指定新栏杆与上一栏杆的间距。

➢ 偏移：相对栏杆扶手路径内侧或外侧的距离。

➢ 截断样式位置：栏杆扶手段上的栏杆样式中断点，包括每段护手末端、角度大于和从不。

➢ 角度：指定某个样式的中断角度。选择“角度大于”截断样式位置时，此选项可用。

➢ 样式长度：“相对前一栏杆的距离”列出的所有值的和。

➢ 对齐：各个栏杆沿栏杆扶手段长度方向进行对齐。包括起点、终点、中心和展开样式以匹配。Revit如何确定起点和终点取决于栏杆扶手的绘制方式，即从右至左，还是从左至右。

● “起点”表示样式始自栏杆扶手段的始端。如果样式长度不是恰为栏杆扶手长度的倍数，则最后一个样式实例和栏杆扶手段末端之间则会出现多余间隙。

● “终点”表示样式始自栏杆扶手段的末端。如果样式长度不是恰为栏杆扶手长度的倍数，则最后一个样式实例和栏杆扶手段始端之间则会出现多余间隙。

● “中心”表示第一个栏杆样式位于栏杆扶手段中心，所有多余间隙均匀分布于栏杆扶手段的始端和末端。

● “展开样式以匹配”表示沿栏杆扶手段长度方向均匀扩展样式。不会出现多余间隙，且样式的实际位置值不同于“样式长度”中指示的值。

➢ 超出长度填充：如果栏杆扶手段上出现多余间隙，但无法使用样式对其进行填充，可以指定间隙的填充方式。

➢ 间距：填充栏杆扶手段上任何多余长度的各个栏杆之间的距离。

“支柱”栏：自定义栏杆扶手的支柱。

➢ 名称：样式内特定栏杆的名称。

➢ 栏杆族：指定支柱族的样式。

➢ 底部：指定支柱底端的位置，包括扶栏顶端、扶栏底端或主体顶端。主体可以是楼层、楼板、楼梯或坡道。

➢ 底部偏移：是指支柱底端与基面之间的垂直距离，可以是负值或正值。

➢ 顶部：指定支柱顶端的位置（常为扶栏）。

➢ 顶部偏移：支柱顶端与顶之间的垂直距离，可以是负值或正值。

➢ 空间：设置相对于指定位置向左或向右移动支柱的距离。

➢ 偏移：相对栏杆扶手路径内侧或外侧的距离。

➢ 转角支柱位置：指定栏杆扶手段上转角支柱的位置。

➢ 角度：指定添加支柱的角度。

8）连续单击“确定”按钮，完成栏杆的创建，如图9-9所示。可以看出栏杆支柱不符合要求，下面对栏杆进行修改。

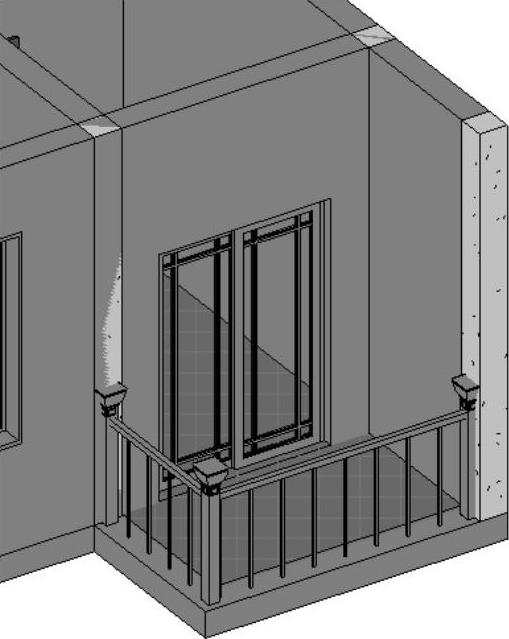

图9-9 创建栏杆

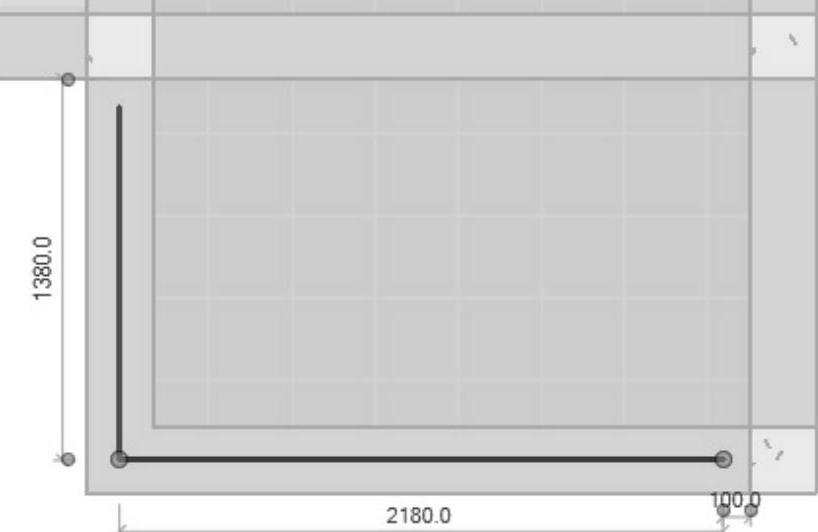

9）双击栏杆，修改栏杆路径，使其距离两端墙的距离为100mm，如图9-10所示。单击“模式”面板中的“完成编辑模式”按钮，完成栏杆的修改，结果如图9-11所示。

图9-10 修改路径

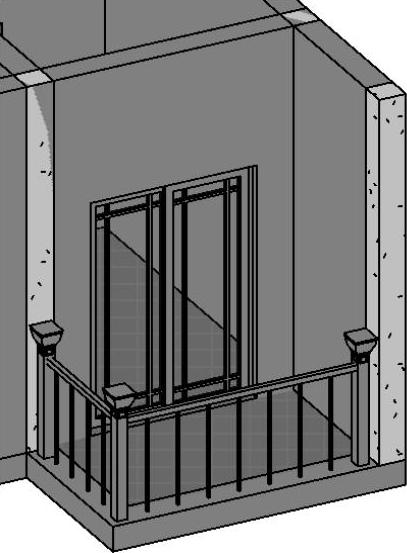

·图9-11 修改栏杆
