Revit2018建筑设计-别墅屋檐创作

接8.3.3实例继续创建别墅

1.创建屋檐底板

1)单击“建筑选项卡“构建”面板“屋顶”978-7-111-61116-5-Chapter08-238.jpg下拉列表框中的“屋檐底板”按钮978-7-111-61116-5-Chapter08-239.jpg,打开图8-123所示的“最低标高提示”对话框,在列表中选择“4F”,单击“是”按钮。打开“修改|创建屋檐底板边界”选项卡和选项栏。

2)单击“绘制”面板中的“边界线”按钮978-7-111-61116-5-Chapter08-240.jpg和“矩形”按钮978-7-111-61116-5-Chapter08-241.jpg,绘制屋檐底板边界线,如图8-124所示。

3)在“属性”选项板中选择“屋檐底板常规-300mm”类型,单击“编辑类型”按钮978-7-111-61116-5-Chapter08-242.jpg,打开“类型属性”对话框,新建“常规-20mm”类型,并编辑“结构[1]”厚度为“20”,如图8-125所示。连续单击“确定”按钮。


图8-123 “最低标高提示”对话框

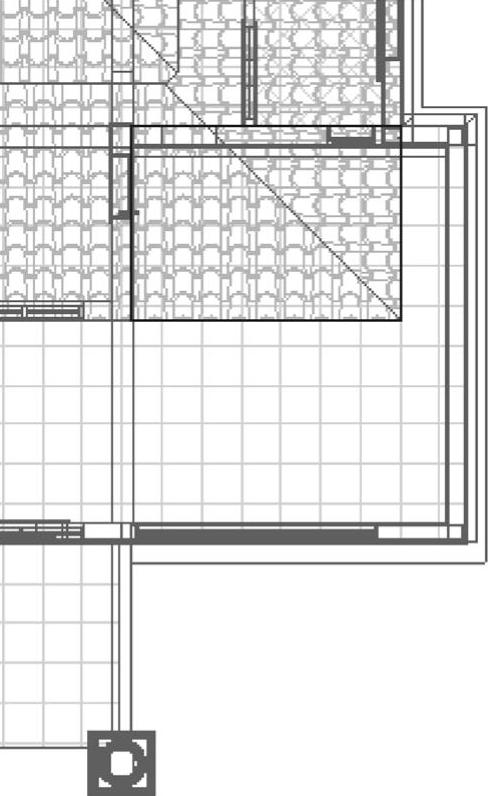

图8-124 绘制边界

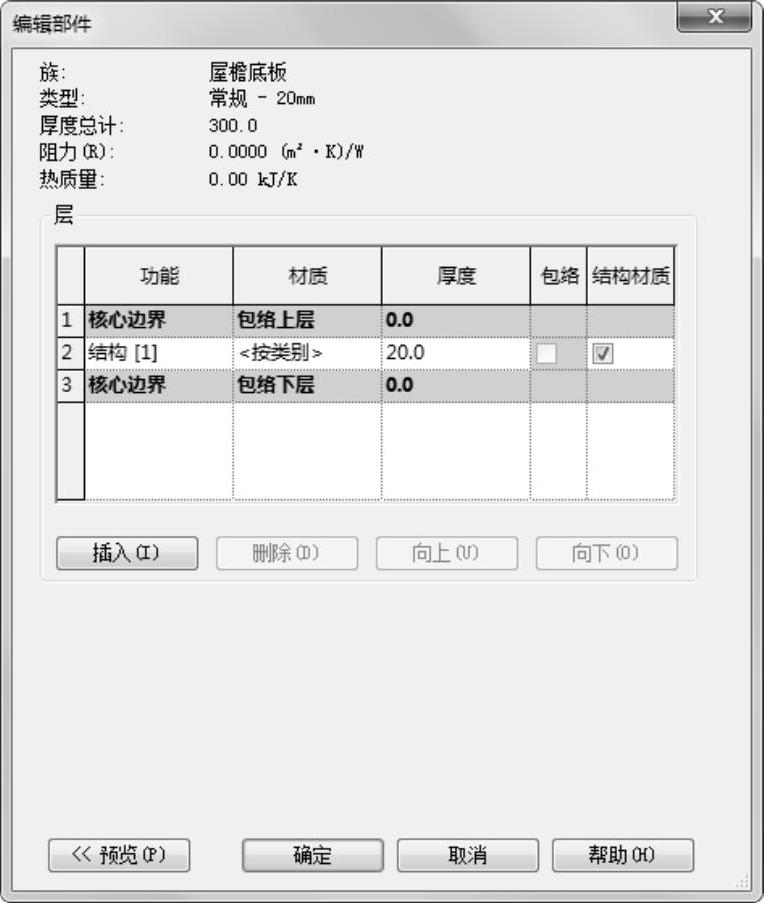

图8-125 设置屋檐底板参数

4)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-246.jpg,完成屋檐底板的绘制。

2.创建封檐板

1)单击“建筑”选项卡“构建”面板“屋顶”978-7-111-61116-5-Chapter08-247.jpg下拉列表框中的“封檐板”按钮978-7-111-61116-5-Chapter08-248.jpg,打开“修改|放置封檐板”选项卡和选项栏。

2)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter08-249.jpg,打开“类型属性”对话框,单击材质栏中的按钮978-7-111-61116-5-Chapter08-250.jpg,打开“材质浏览器”对话框,选择“面层-内墙”材质,其他采用默认设置,如图8-126所示。单击“确定”按钮。


图8-126 “类型属性”对话框

3)在视图中选取人字形屋顶的边线,创建封檐板,如图8-127所示。

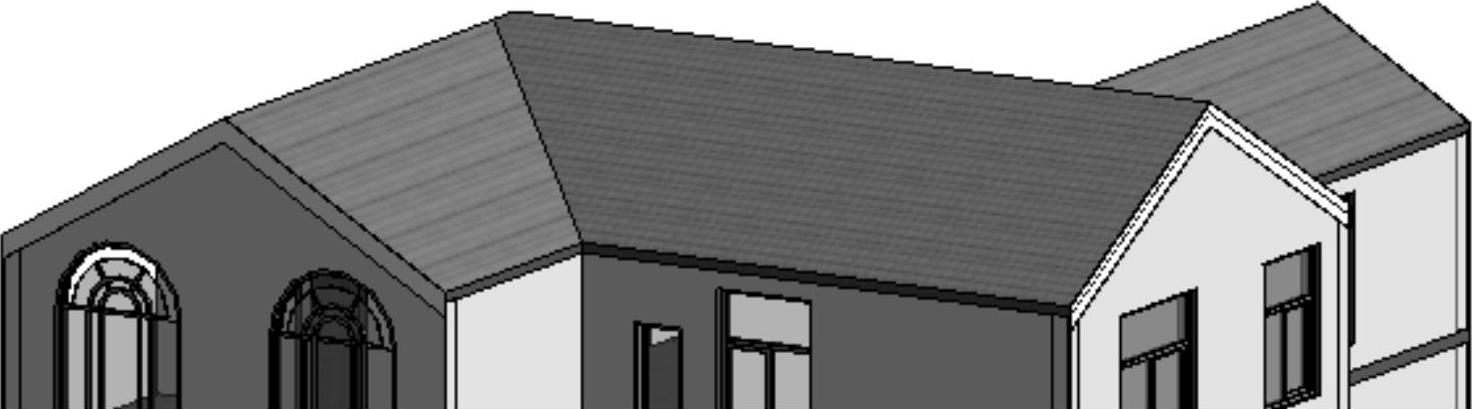

图8-127 创建封檐板

3.创建檐槽

1)单击“插入”选项卡“从库中载入”面板“载入族”按钮978-7-111-61116-5-Chapter08-253.jpg,打开“插入族”对话框,选择“China”→“轮廓”→“专项轮廓”→檐沟”文件夹中的“檐沟-拱.rfa”,如图8-128所示。单击“打开”按钮,载入“檐沟-拱”族。

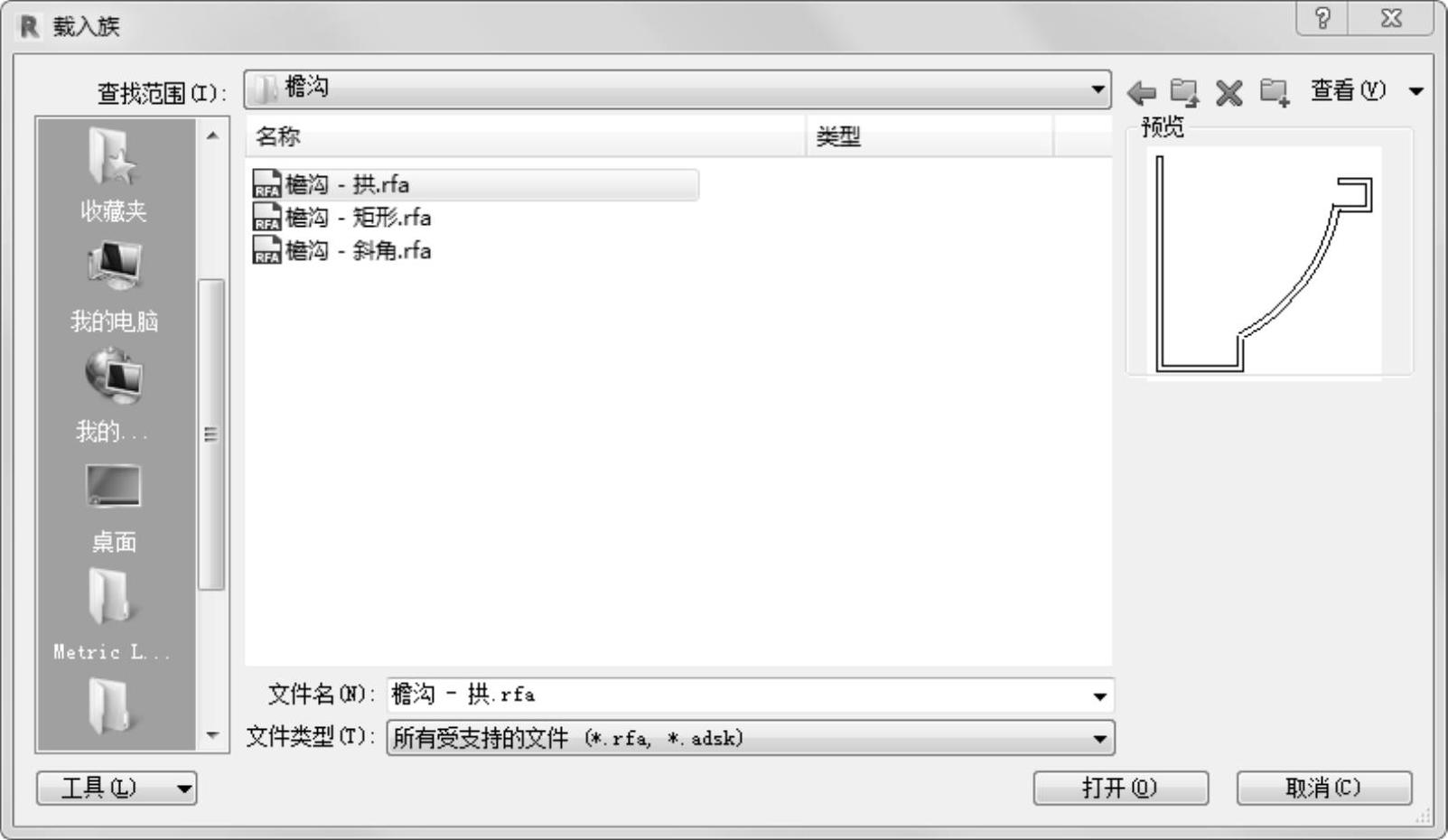

图8-128 “载入族”对话框

2)单击“建筑”选项卡“构建”面板“屋顶”978-7-111-61116-5-Chapter08-255.jpg下拉列表中的“檐槽”按钮978-7-111-61116-5-Chapter08-256.jpg,打开“修改|放置檐沟”选项卡和选项栏。

3)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter08-257.jpg,打开“类型属性”对话框,在轮廓下拉列表中选择“檐沟-拱:150×150mm”类型,如图8-129所示。其他采用默认设置,单击“确定”按钮。

4)在视图中选取屋顶的边线放置屋檐沟,如图8-130所示。

5)选取上步创建长屋檐沟,拖动到图8-131所示的位置。

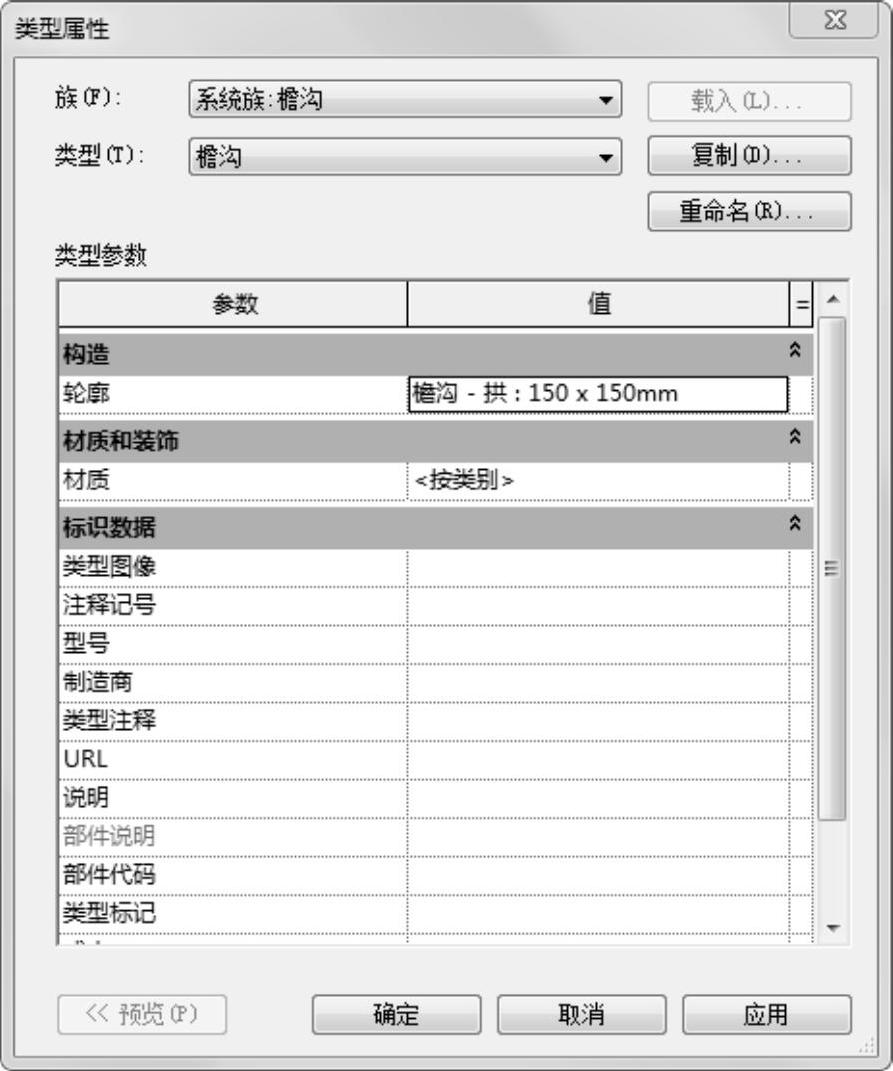

图8-129 “类型属性”对话框


图8-130 放置屋檐沟

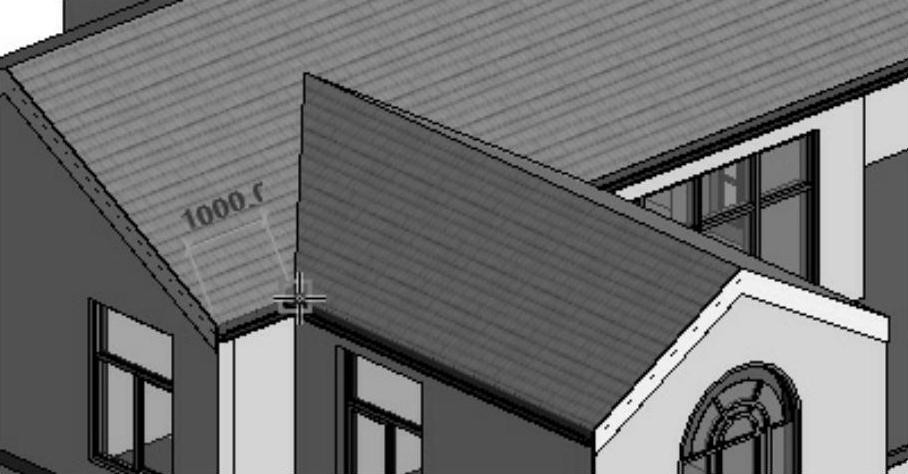

图8-131 调整屋檐沟的长度

6)采用相同的方法,对屋顶边线添加屋檐沟,结果如图8-132所示。

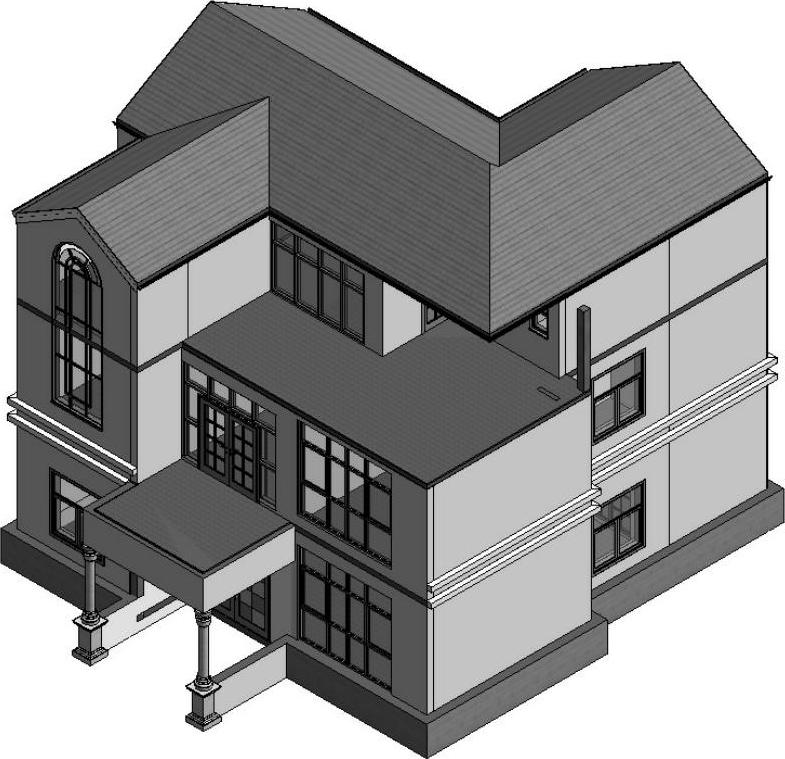

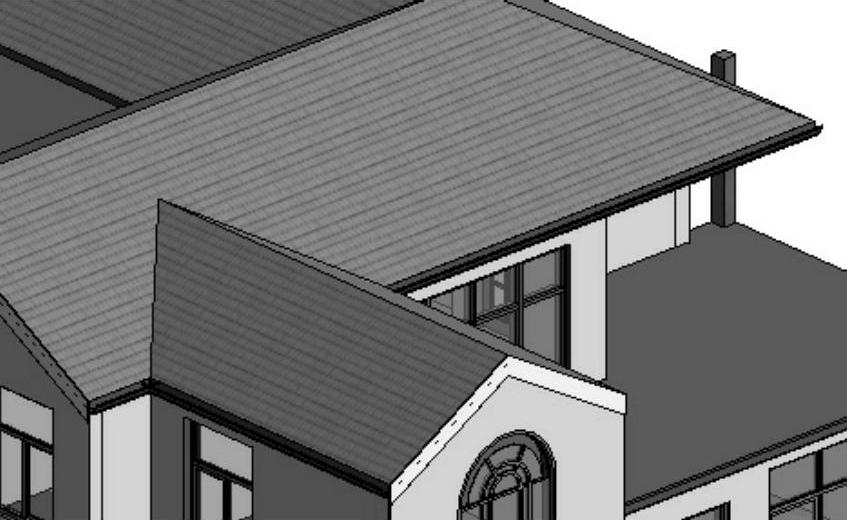

图8-132 添加屋檐沟

4.创建烟囱

1)将视图切换到1F楼层平面图

2)单击“建筑”选项卡“构建”面板中的“墙”按钮978-7-111-61116-5-Chapter08-262.jpg,在“属性”选项板中选择“基本墙120内墙”类型。

3)在图8-133所示的位置绘制墙体,并修改临时尺寸值。

4)在“属性”选项板中设置“底部约束”为“1F”,“底部偏移”为“-470”,“顶部约束”为“直到标高:3F”,“顶部偏移”为“0”,如图8-134所示,其他采用默认设置。

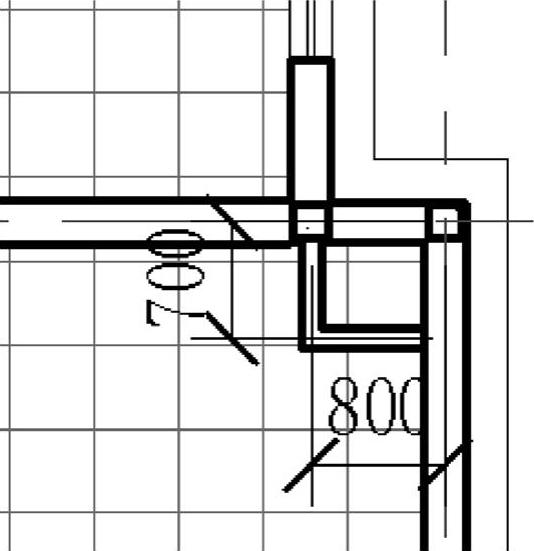

图8-133 绘制墙体

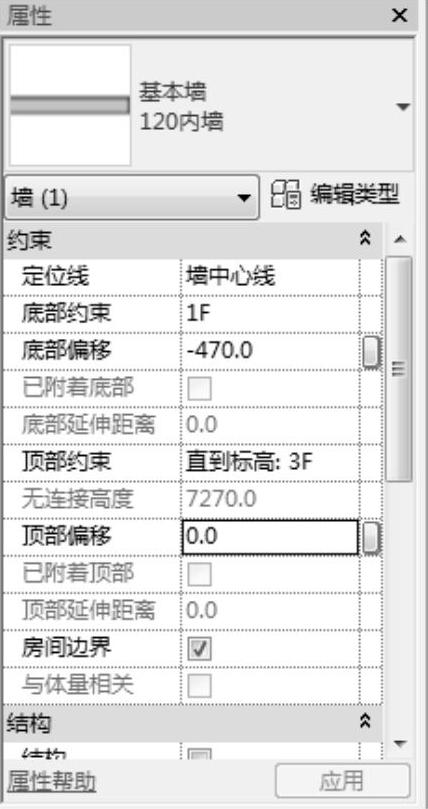

图8-134 “属性”选项板

5)将视图切换到3F楼层平面图。

6)单击“建筑”选项卡“构建”面板中“构件”978-7-111-61116-5-Chapter08-265.jpg下拉列表框中的“放置构件”按钮978-7-111-61116-5-Chapter08-266.jpg,打开“修改|放置构件”上下文选项卡。

7)单击“载入族”按钮978-7-111-61116-5-Chapter08-267.jpg,打开“载入族”对话框,选择“China”→“建筑”→“场地”→附属设施”→烟囱”文件夹中的“烟囱2.rfa”,如图8-135所示。

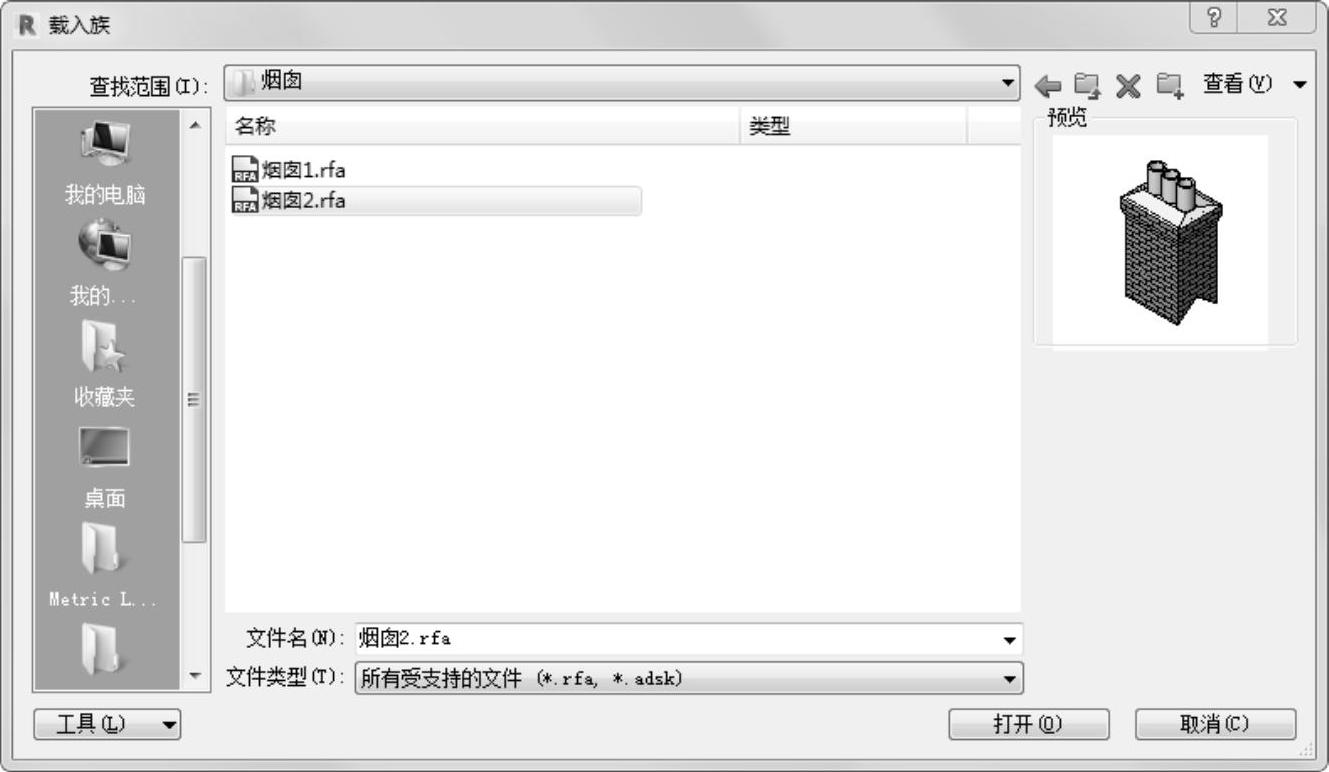

图8-135 “载入族”对话框

8)单击“打开”按钮,将其放置到图中适当位置,并单击“修改”选项卡“修改”面板中的“对齐”按钮978-7-111-61116-5-Chapter08-269.jpg,将烟囱与外墙对齐,如图8-136所示。

9)选取烟囱,在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter08-270.jpg,打开“类型属性”对话框,更改“叠层宽度”为“900”,“叠层长度”为“800”,“高度”为“4100”,如图8-137所示,其他采用默认设置,单击“确定”按钮。

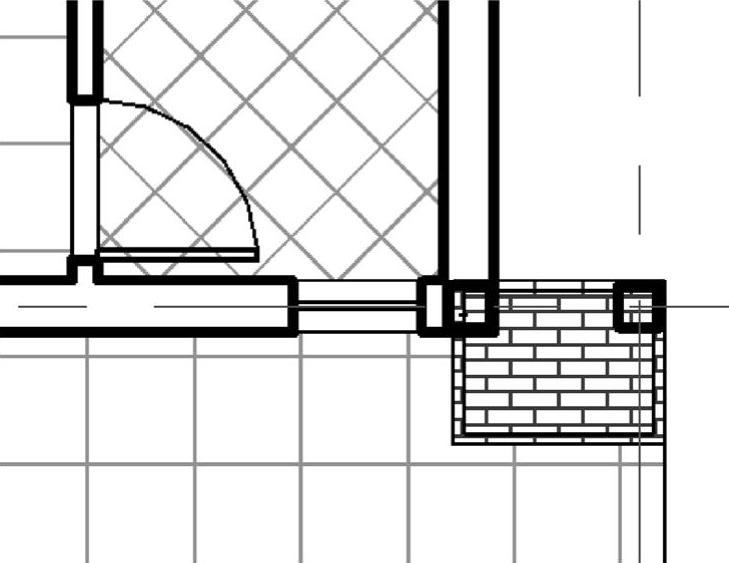

图8-136 放置烟囱


图8-137 “类型属性”对话框

10)烟囱创建完毕,将视图切换到三维视图,观察烟囱,如图8-138所示。

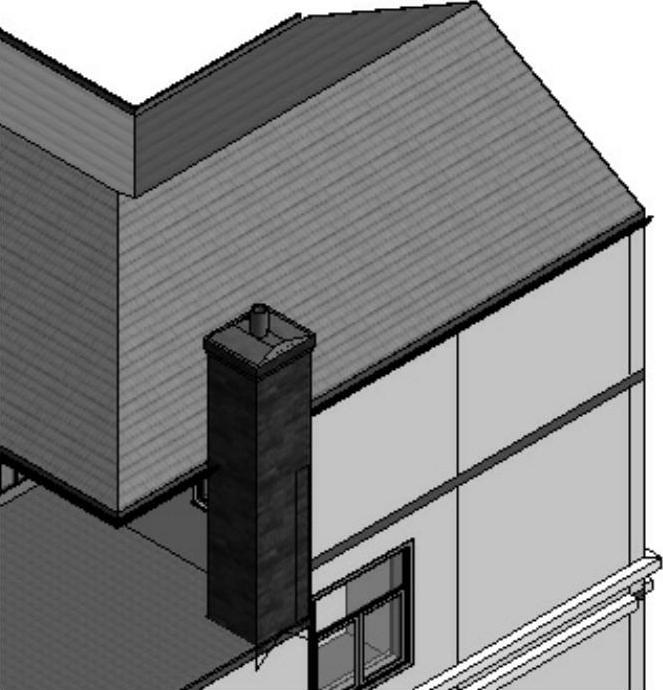

图8-138 创建完成的烟囱
