使用“屋檐底板”工具来建模建筑图元的底面。可以将檐底板与其他图元（例如墙和屋顶）关联。如果更改或移动了墙或屋顶，檐底板也将相应地进行调整。

具体绘制步骤如下。

1）打开8.3.2节绘制的文件，将视图切换到楼层平面“标高2”。

2）单击“建筑”选项卡“构建”面板“屋顶”下拉列表框中的“屋檐底板”按钮，打开“修改|创建屋檐底板边界”选项卡和选项栏，如图8-108所示。

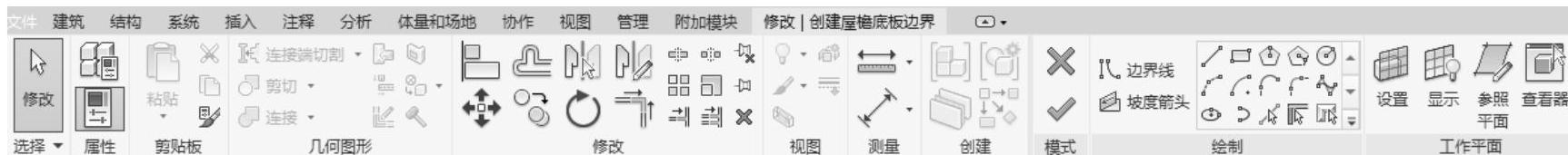

图8-108 “修改|创建屋檐底板边界”选项卡

3）单击“绘制”面板中的“边界线”按钮和“矩形”按钮，绘制屋檐底板边界线，如图8-109所示。

4）单击“模式”面板中的“完成编辑模式”按钮，完成屋檐底板边界的绘制。

5）在“属性”选项板中选择“屋檐底板常规-100mm”类型，单击“编辑类型”按钮，打开“类型属性”对话框，新建“常规-100”类型，并编辑结构厚度为“100”，如图8-110所示，连续单击“确定”按钮。

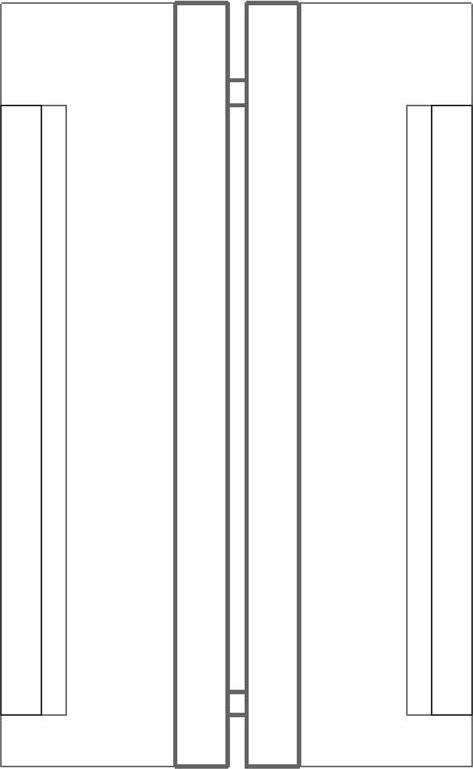

图8-109 绘制屋檐底板边界线

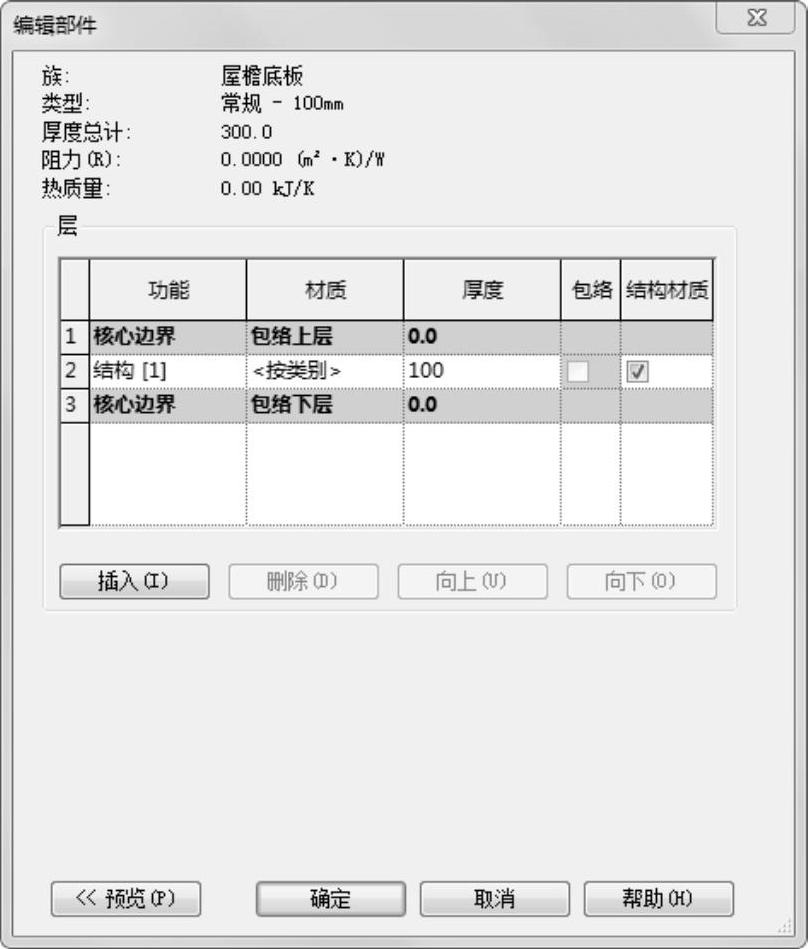

图8-110 设置屋檐底板参数

6）在“属性”选项板中设置“自标高的高度偏移”为“-300”，其他采用默认设置，如图8-111所示。(www.daowen.com)

➢ 标高：指定放置檐底板的标高。

➢ 自标高的高度偏移：设置高于或低于绘制时所处标高的檐底板高度。

➢ 房间边界：勾选此复选框，则屋檐底板是房间边界的一部分。

➢ 坡度：将坡度定义线的值修改为指定值，而无需编辑草图。如果有一条坡度定义线，则此参数最初会显示一个值。如果没有坡度定义线，则此参数为空并被禁用。

➢ 周长：指定檐底板的周长。

➢ 面积：檐底板的面积。

➢ 体积：屋檐底板的体积。

7）将视图切换到三维视图，屋檐底板如图8-112所示。

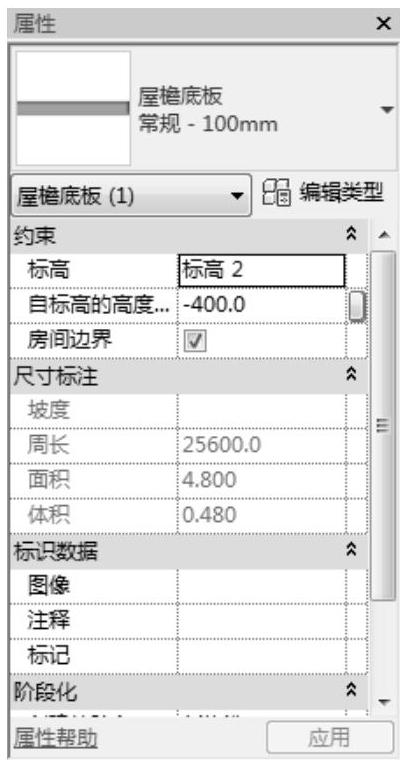

图8-111 “属性”选项板

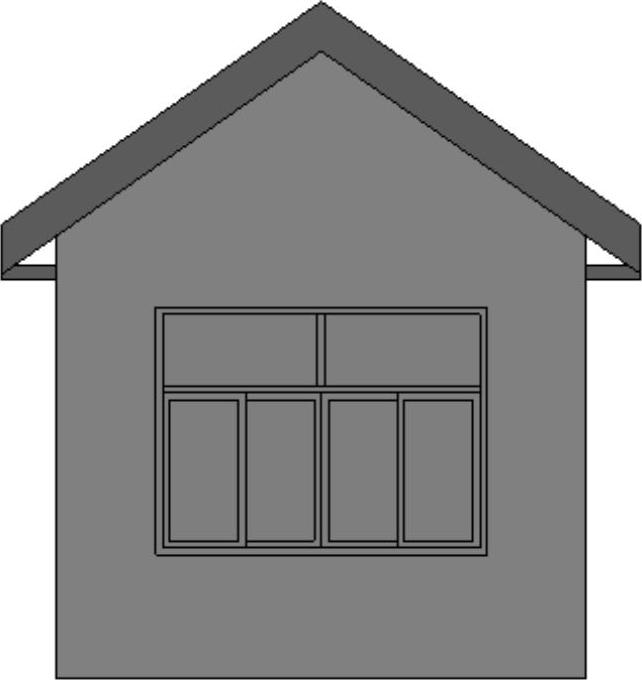

图8-112 屋檐底板
