接8.2.3实例继续创建别墅。

1）将视图切换到4F楼层平面。

2）单击“建筑”选项卡“构建”面板“屋顶”下拉列表框中的“迹线屋顶”按钮，打开“修改|创建屋顶迹线”选项卡和选项栏。

3）在“属性”选项板中选择“常规-400mm”类型，新建“常规-100mm”类型，单击“编辑”按钮，打开“编辑部件”对话框，插入“面层1[4]”层，并设置材质，如图8-96所示，单击“确定”按钮。

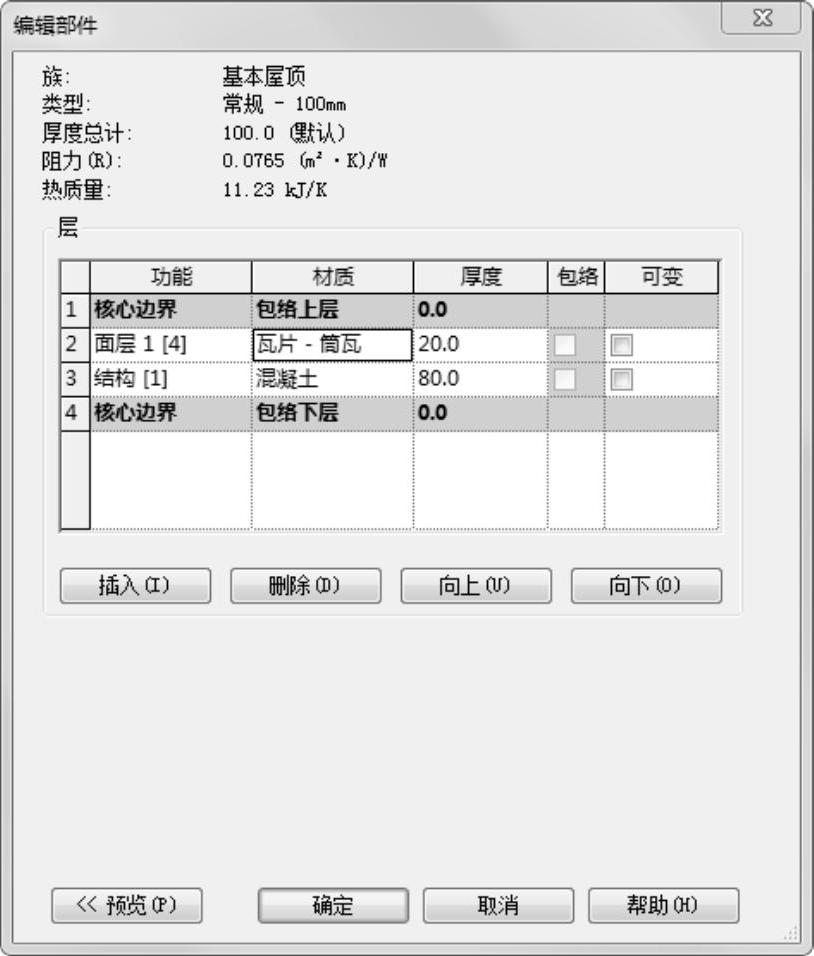

图8-96 参数设置

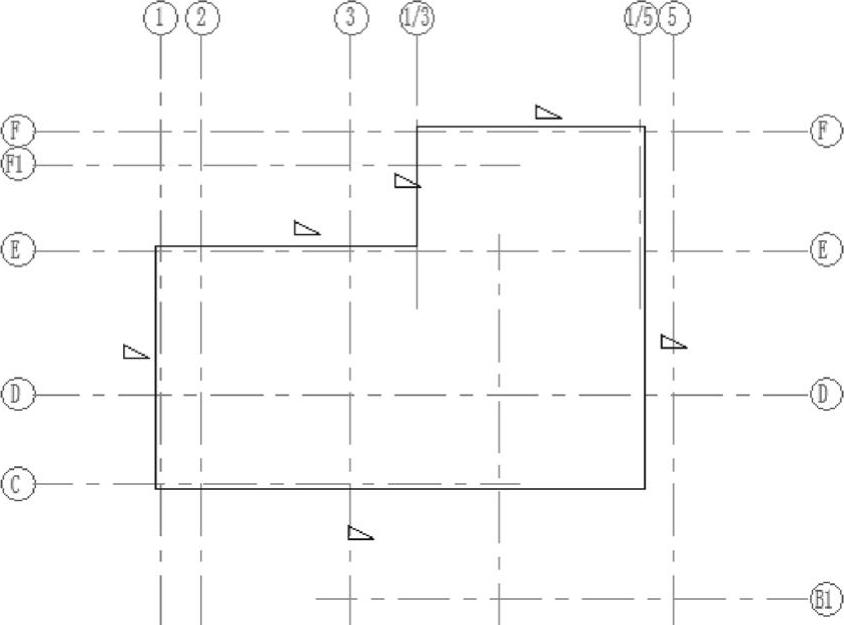

4）单击“绘制”面板中的“边界线”按钮和“线”按钮，在选项栏中输入偏移值为“120”，绘制屋顶迹线，如图8-97所示。

图8-97 绘制屋顶迹线

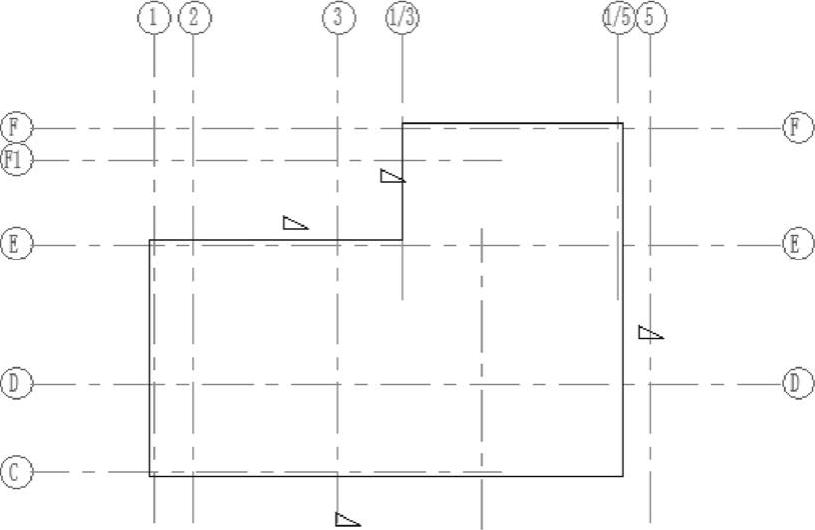

5）按住〈Ctrl〉键，选取1轴线和F轴线上的屋迹线，在“属性”选项板中取消勾选“定义屋顶坡度”复选框，如图8-98所示。取消这两条屋迹线的坡度，如图8-99所示。

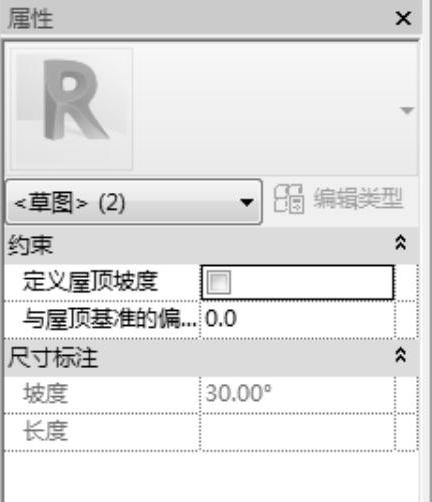

图8-98 属性选项板

图8-99 取消坡度

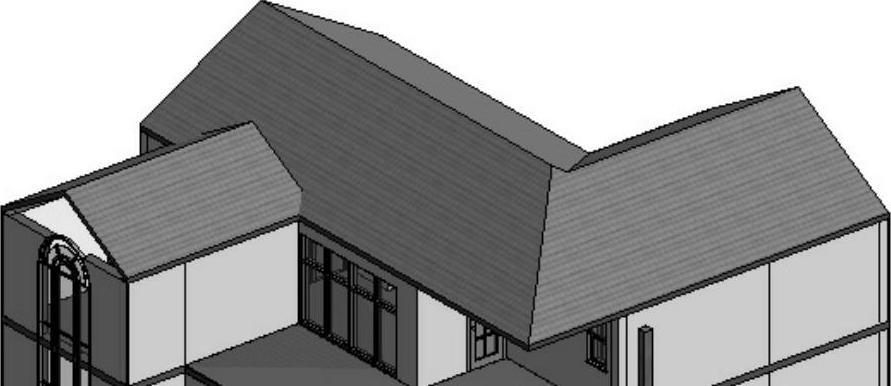

6）单击“模式”面板中的“完成编辑模式”按钮，完成屋顶的创建，如图8-100所示。

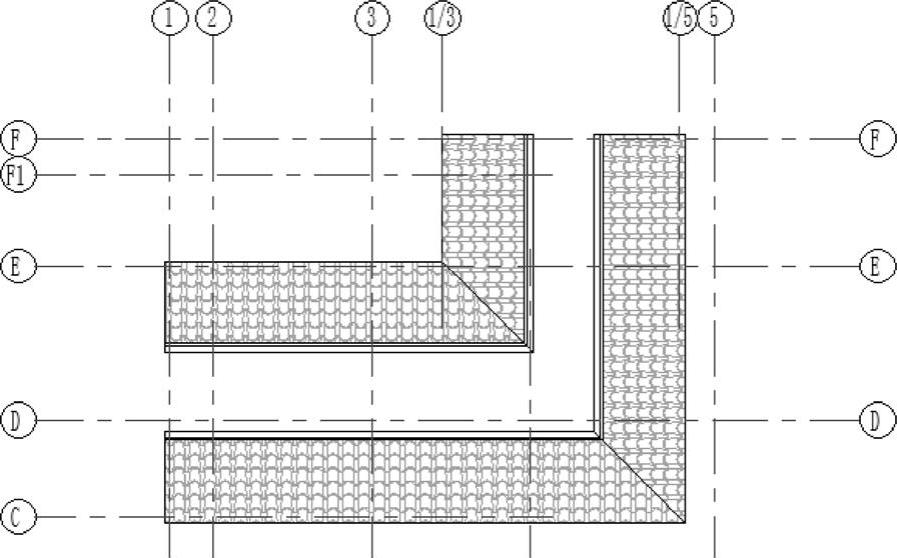

图8-100 创建屋顶

7）单击“建筑”选项卡“构建”面板“屋顶”下拉列表框中的“迹线屋顶”按钮，打开“修改|创建屋顶迹线”选项卡和选项栏，在“属性”选项板中选择“常规-100mm”类型。

8）单击“绘制”面板中的“边界线”按钮和“线”按钮，在选项栏中输入偏移值为“120”，绘制屋顶迹线，并取消坡度，如图8-101所示。(www.daowen.com)

9）单击“模式”面板中的“完成编辑模式”按钮，完成屋顶的创建，如图8-102所示。

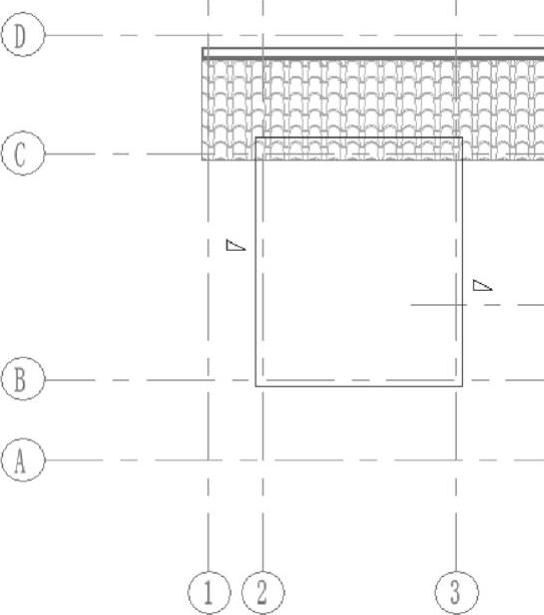

图8-101 绘制屋迹线

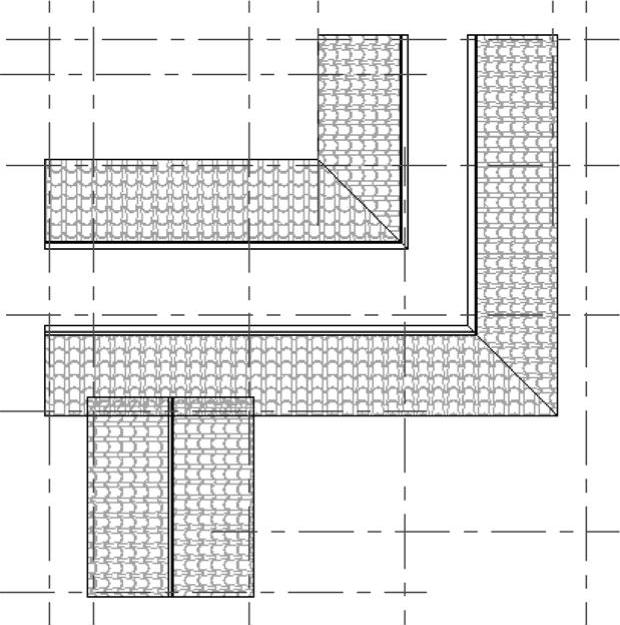

图8-102 创建屋顶

10）将视图切换至三维视图，可以看见两个屋顶没有连接在一起，如图8-103所示。

图8-103 三维视图

11）选取第二个屋顶，打开“修改|屋顶”上下文选项卡，单击“几何形状”面板中的“取消/连接屋顶”按钮，选取第二个屋顶上的里侧边线，然后选取第一个屋顶为要连接的面，结果两个屋顶连接在一起，如图8-104所示。

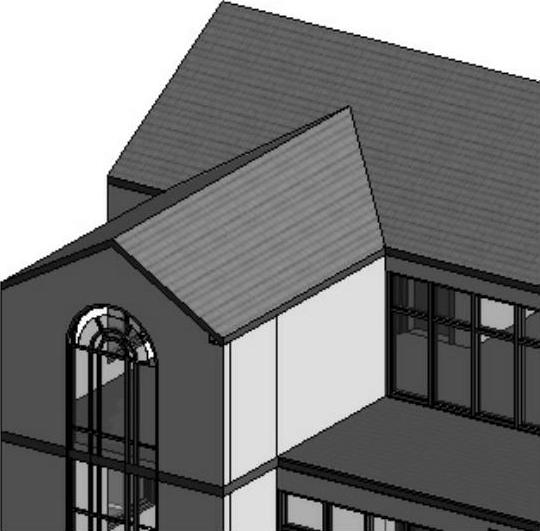

图8-104 连接屋顶

12）选取墙体，打开“修改|墙”选项卡，单击“修改墙”面板中的“附着顶部/底部”按钮，然后在选项栏中选择“顶部”选项，选取屋顶为要附着的屋顶，墙体自动延伸至屋顶，如图8-105所示。

13）采用相同的方法，延伸其他墙体至屋顶，如图8-106所示。

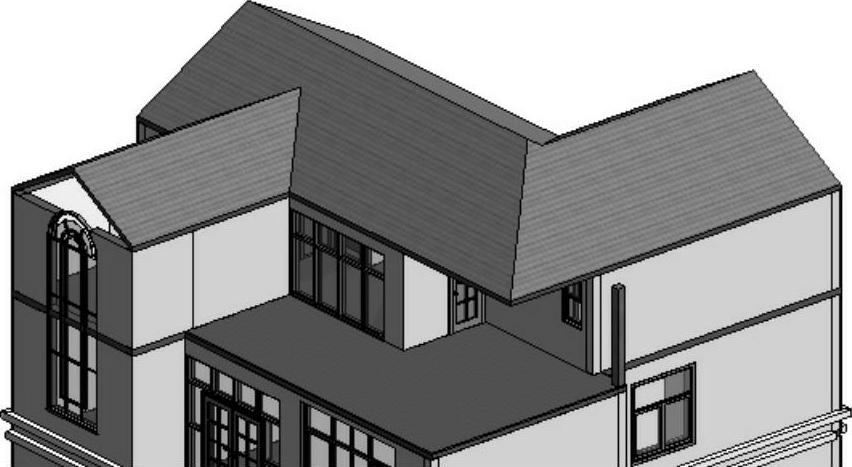

图8-105 延伸墙体至屋顶

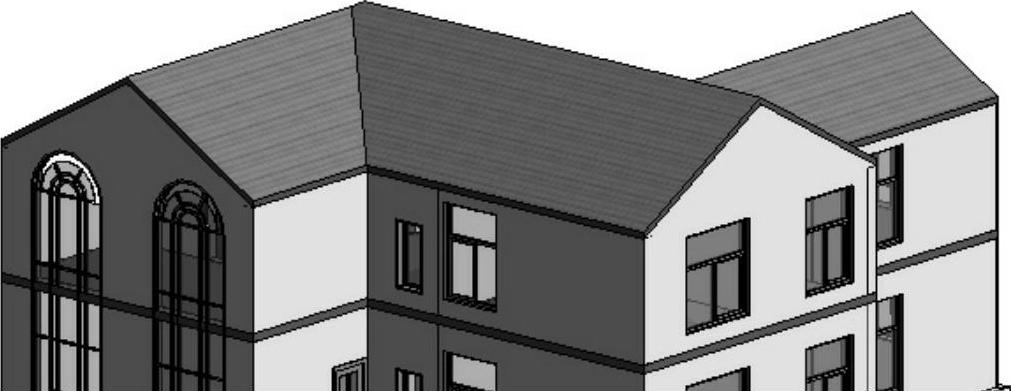

图8-106 延伸其他墙体至屋顶
