通过拉伸绘制的轮廓来创建屋顶。

具体操作步骤如下。

1）打开拉伸屋顶文件，将视图切换到楼层平面“南立面”。

2）单击“建筑”选项卡“构建”面板“屋顶”下拉列表框中的“拉伸屋顶”按钮，打开“工作平面”对话框，选择“拾取一个平面”单选按钮，如图8-87所示。

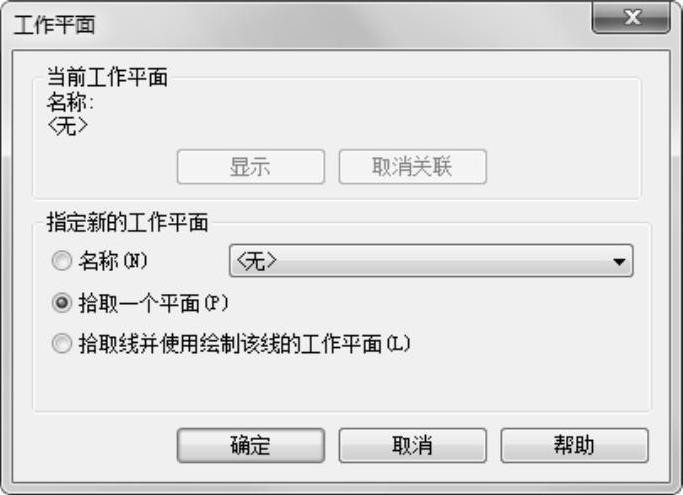

图8-87 “工作平面”对话框

3）单击“确定”按钮，在视图中选择图8-88所示的墙面，打开“屋顶参照标高和偏移”对话框，设置标高和偏移量，如图8-89所示。

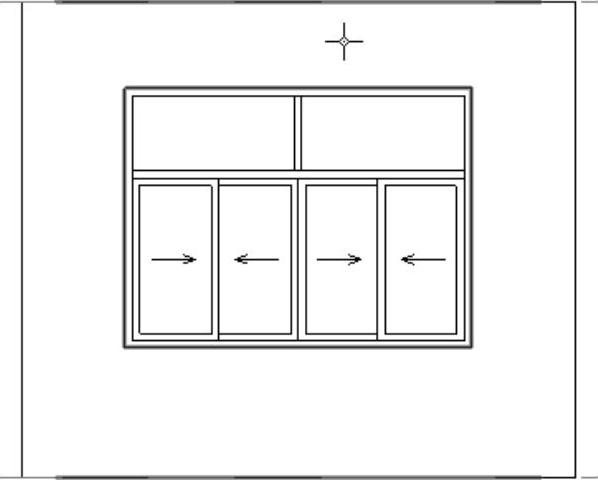

图8-88 选取墙面

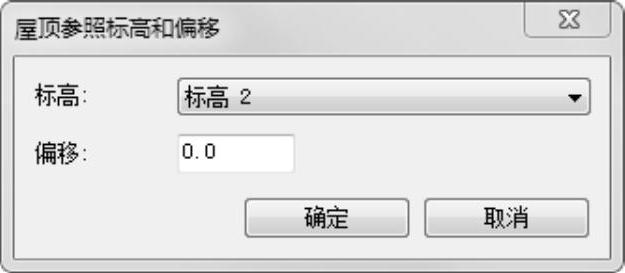

图8-89 “屋顶参照标高和偏移”对话框

4）打开“修改|创建拉伸屋顶轮廓”选项卡和选项栏，如图8-90所示。

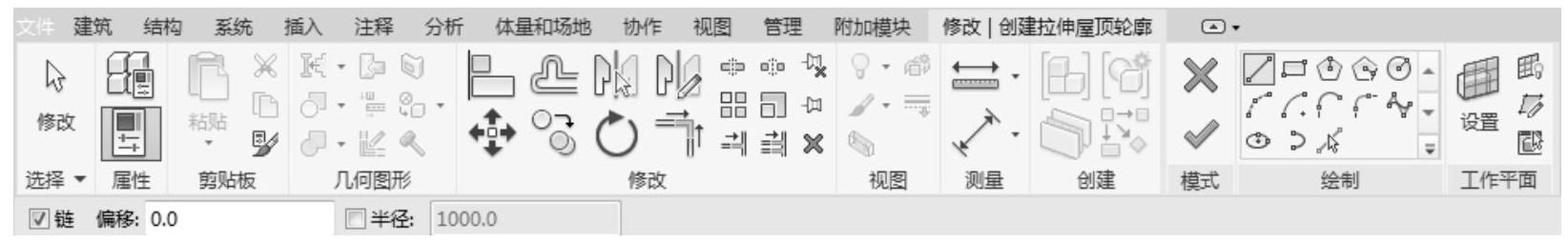

图8-90 “修改|创建拉伸屋顶轮廓”选项卡和选项栏

5）单击“绘制”面板中的“线”按钮，绘制图8-91所示的拉伸截面。(www.daowen.com)

6）单击“模式”面板中的“完成编辑模式”按钮，完成屋顶拉伸轮廓的绘制。

7）将视图切换到西立面图，观察图形，如图8-92所示。可以看出没有伸出墙外一段距离。在“属性”选项板中选择“架空隔热保温屋顶-混凝土”，输入拉伸起点为“500”，拉伸终点为“-7000”，其他采用默认设置，如图8-93所示。

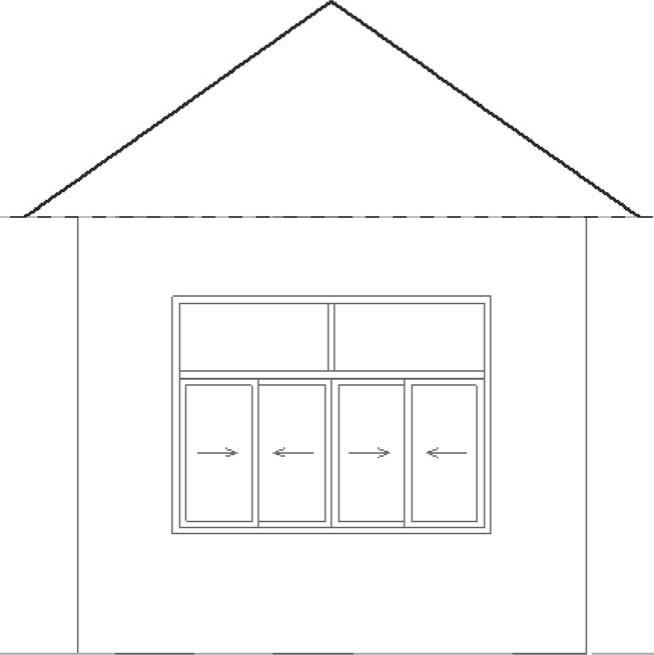

图8-91 绘制拉伸截面

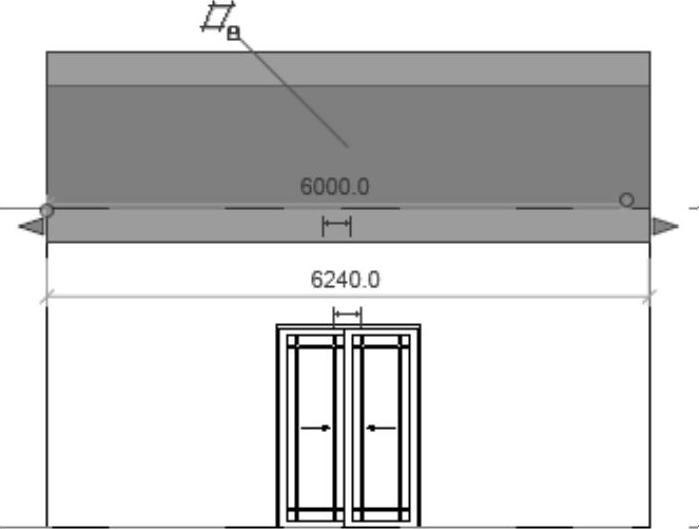

图8-92 添加拉伸屋顶

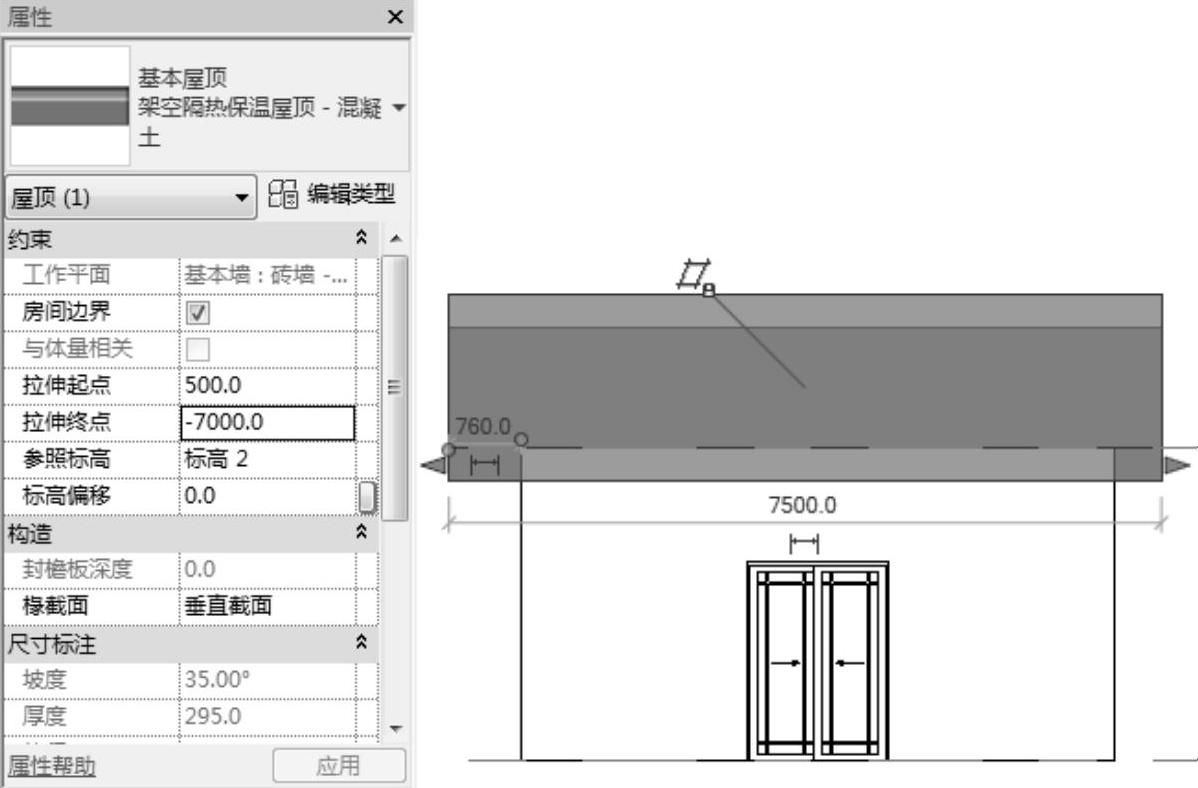

图8-93 更改拉伸起点和终点

8）将视图切换到三维视图，如图8-94所示。从视图中可以看出东西两面墙没有延伸到屋顶。

9）选取东西两面墙，打开“修改|墙”选项卡，单击“附着到顶部/底部”按钮，在选项栏中选择“顶部”选项，然后在视图中选择屋顶为墙要附着的屋顶，结果选取的墙延伸至屋顶，如图8-95所示。

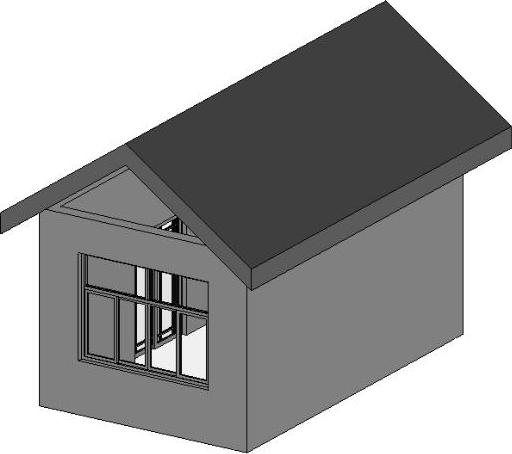

图8-94 三维视图

图8-95 墙延伸至屋顶
