具体操作步骤如下。

1）打开8.2.2节绘制的文件，将视图切换到楼层平面“标高2”。

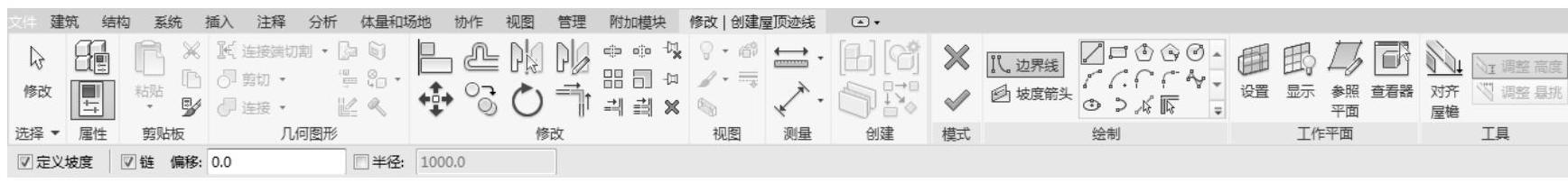

2）单击“建筑”选项卡“构建”面板“屋顶”下拉列表中的“迹线屋顶”按钮，打开“修改|创建屋顶迹线”选项卡和选项栏，如图8-80所示。

图8-80 “修改|创建屋顶迹线”选项卡

➢ 定义坡度：取消勾选此复选框，创建不带坡度的屋顶。

➢ 偏移：定义屋顶迹线与所绘线之间的距离。

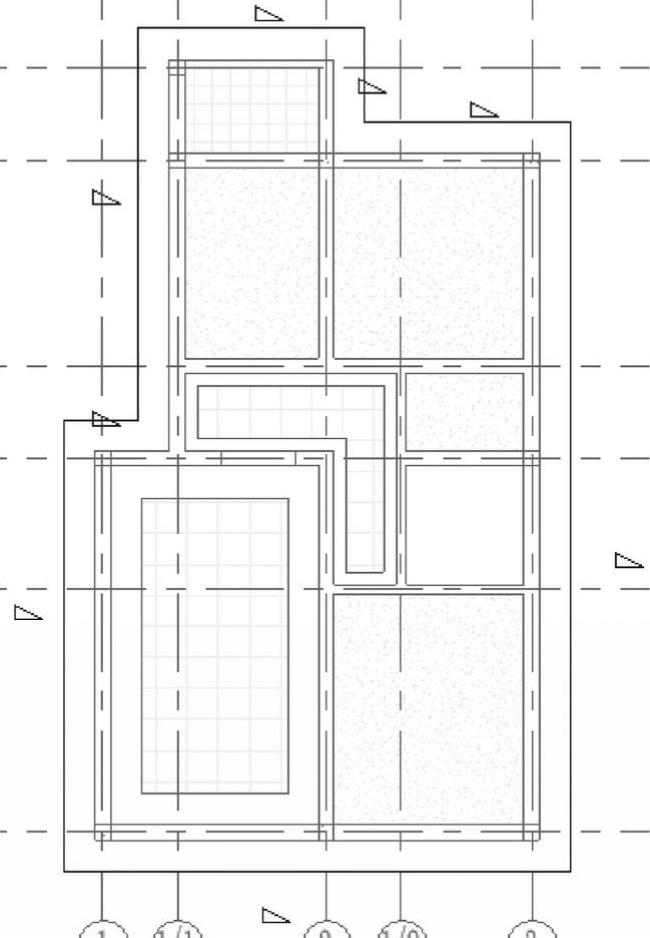

3）单击“绘制”面板中的“边界线”按钮和“线”按钮，在选项栏中输入偏移值为“500”，绘制屋顶迹线，如图8-81所示。

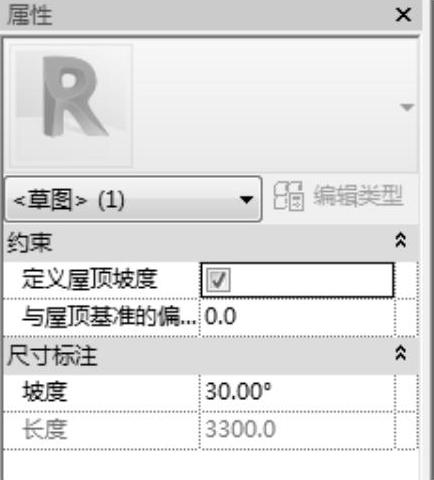

4）在视图中选中任意屋顶迹线，打开图8-82所示的“属性”选项板，更改屋顶边界的属性来定义其坡度、悬挑、偏移和其他属性。

图8-81 绘制屋顶迹线

图8-82 “属性”选项板（1）

➢ 定义屋顶坡度：对于迹线屋顶，将屋顶线指定为坡度定义线。

➢ 与屋顶基准的偏移：指定距屋顶基准的坡度线偏移。

➢ 坡度：指定屋顶的斜度。此属性指定坡度定义线的坡度角。

➢ 长度：屋顶边界线的实际长度。

5）单击“模式”面板中的“完成编辑模式”按钮，完成屋

顶迹线的绘制。

6）在“属性”选项板中选择“基本屋顶常规-400mm”类型，设置椽截面为“垂直双截面”，输入“封檐板深度”为“600”，“坡度”为“35°”，如图8-83所示。

➢ 底部标高：设置迹线或拉伸屋顶的标高。

➢ 房间边界：勾选此复选框，则屋顶是房间边界的一部分。此属性在创建屋顶之前为只读。在绘制屋顶之后，可以选择屋顶，然后修改此属性。(www.daowen.com)

➢ 与体量相关：指示此图元是从体量图元创建的。

➢ 自标高的底部偏移：设置高于或低于绘制时所处标高的屋顶高度。

➢ 截断标高：指定标高，在该标高上方所有迹线屋顶几何图形都不会显示。以该方式剪切的屋顶可与其他屋顶组合，构成“荷兰式四坡屋顶”“双重斜坡屋顶”或其他屋顶样式。

图8-83 “属性”选项板（2）

➢ 截断偏移：指定的标高以上或以下的截断高度。

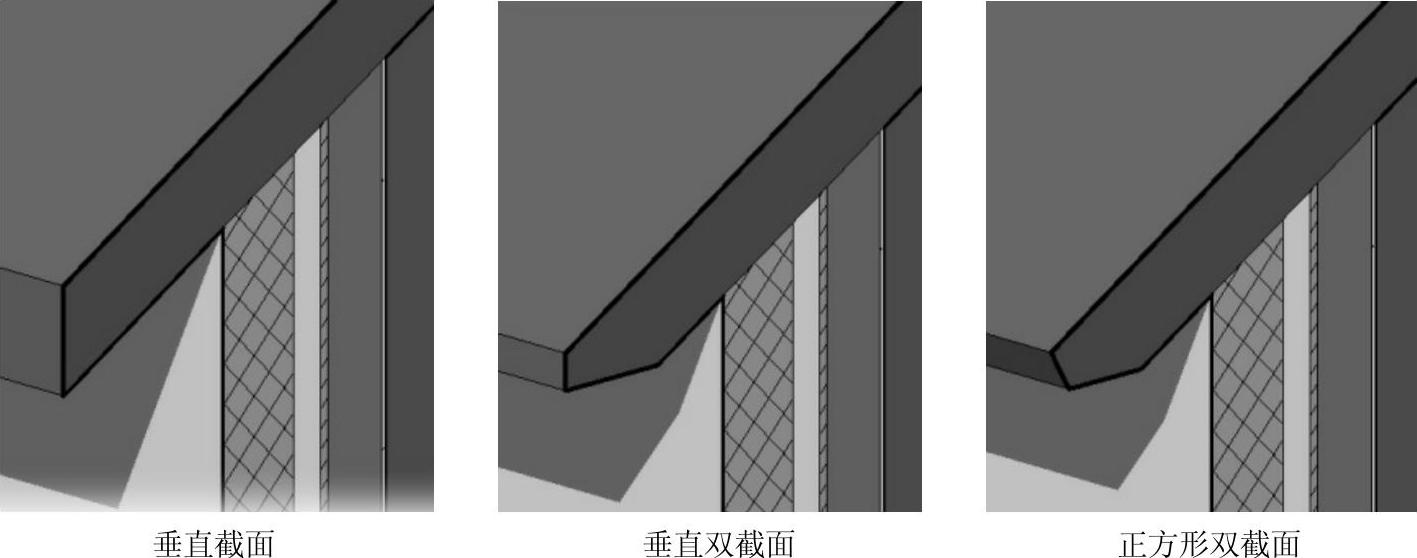

➢ 椽截面：通过指定椽截面来更改屋檐的样式，包括垂直截面、垂直双截面或正方形双截面，如图8-84所示。

图8-84 椽截面

➢ 封檐板深度：指定一个介于零和屋顶厚度之间的值。

➢ 最大屋脊高度：屋顶顶部位于建筑物底部标高以上的最大高度。可以使用“最大屋脊高度”工具设置最大允许屋脊高度。

➢ 坡度：将坡度定义线的值修改为指定值，而无需编辑草图。如果有一条坡度定义线，则此参数最初会显示一个值。

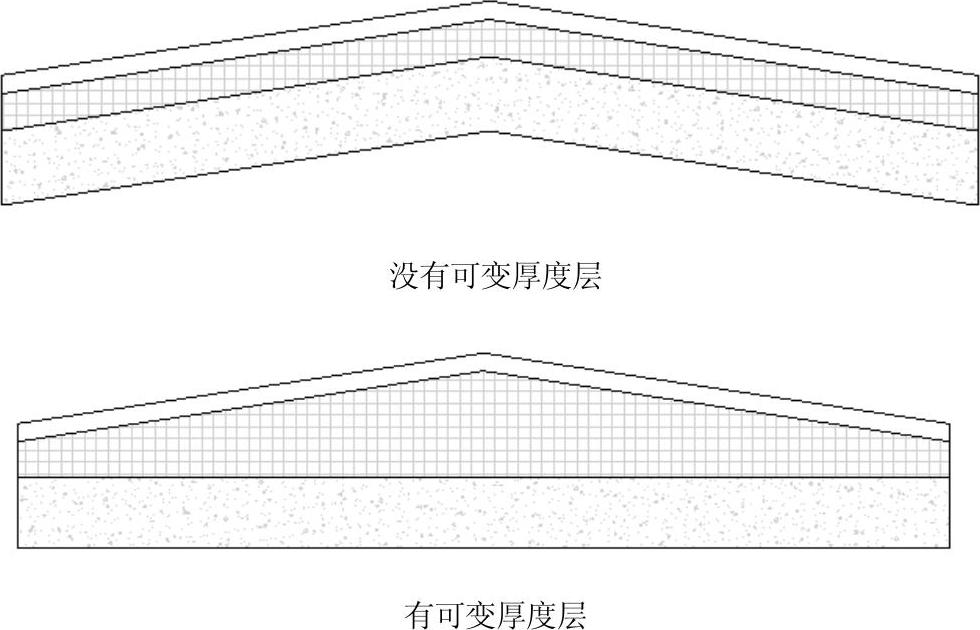

➢ 厚度：可以选择可变厚度参数来修改屋顶或结构楼板的层厚度，如图8-85所示。

如果没有可变厚度层，则整个屋顶或楼板将倾斜，并在平行的顶面和底面之间保持固定厚度。

如果有可变厚度层，则屋顶或楼板的顶面将倾斜，而底部保持为水平平面，形成可变厚度楼板。

图8-85 厚度

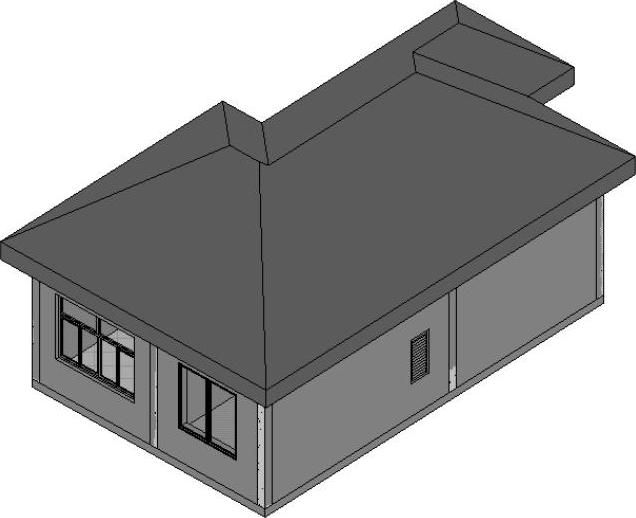

7）在其他位置单击鼠标，退出屋顶绘制，将视图切换到三维视图，观察屋顶，如图8-86所示。

图8-86 创建屋顶
