复合天花板由已定义各层材料厚度的图层构成。

具体操作步骤如下。

1）打开上节绘制的文件。单击“建筑”选项卡“构建”面板中的“天花板”按钮，打开“修改|放置天花板”选项卡，如图8-67所示。

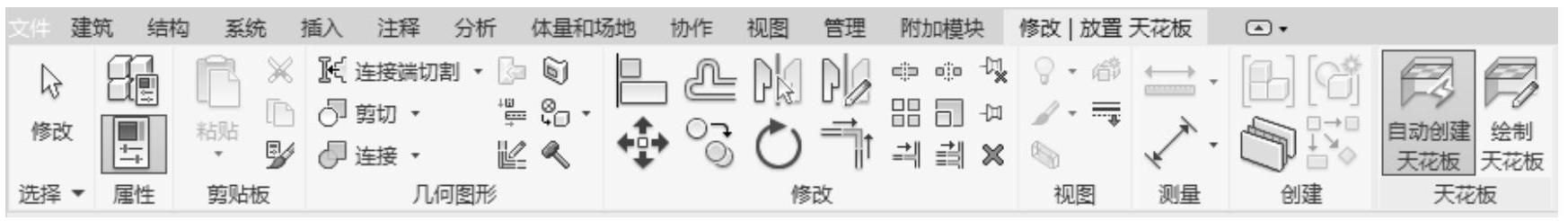

图8-67 “修改|放置天花板”选项卡

2）在“属性”选项板中选择“复合天花板600×600轴网”类型，输入自标高的高度偏移为“-100”，如图8-68所示。

3）单击“编辑类型”按钮，打开“类型属性”对话框，新建“600×600mm石膏板”类型，单击“编辑”按钮，打开“编辑部件”对话框，设置“面层2[5]”的材质为“松散-石膏板”，分别输入厚度，其他采用默认设置，如图8-69所示。连续单击“确定”按钮。

图8-68 属性选项板

图8-69 “编辑部件”对话框

4）单击“天花板”面板中的“绘制天花板”按钮，打开“修改|创建天花板边界”选项卡，单击“边界线”按钮和“矩形”按钮，绘制天花板边界，然后绘制天花板洞口，并修改洞口到天花板边界的距离都为500mm，如图8-70所示。

5）单击“模式”面板中的“完成编辑模式”按钮，完后客厅天花板造型的创建，如图8-71所示。

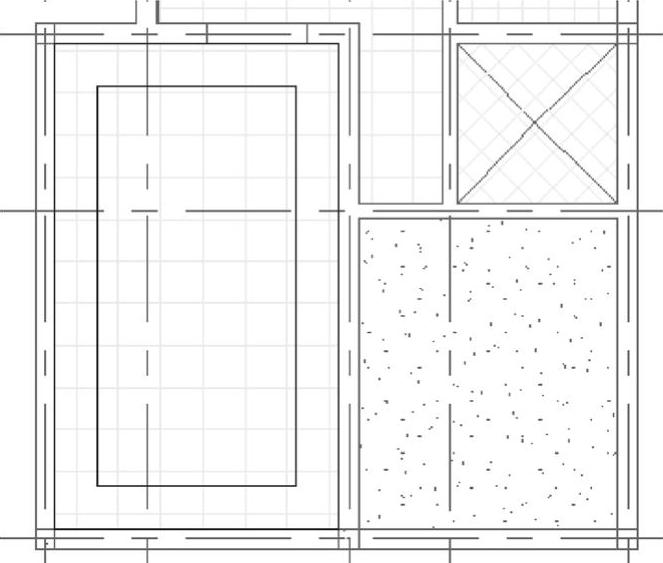

图8-70 绘制天花板及洞口(www.daowen.com)

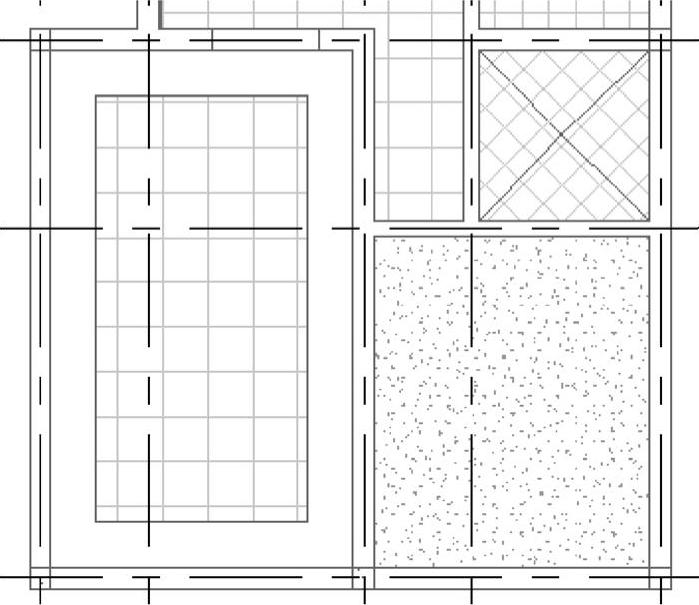

图8-71 创建客厅天花板

6）采用相同的方法绘制图8-72所示的走廊天花板边界，然后采用复合天花板600mm×600mm石膏板创建走廊天花板，如图8-73所示。

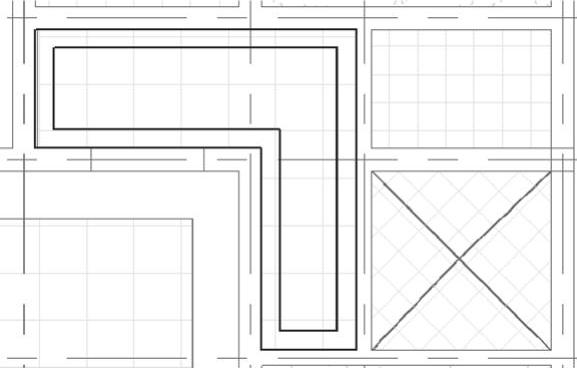

图8-72 绘制边界

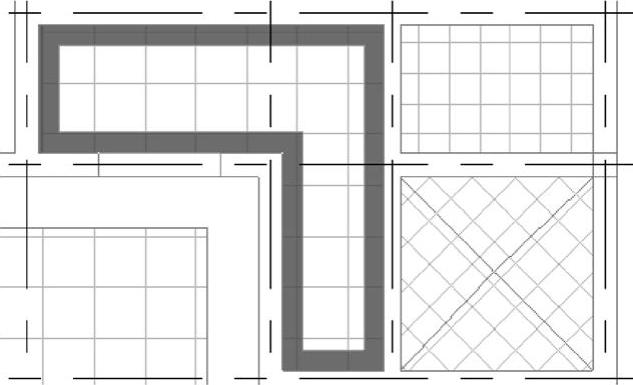

图8-73 走廊天花板

7）继续采用复合天花板600mm×600mm石膏板创建卫生间天花板，如图8-74所示。

8）天花板创建完成，如图8-75所示。

图8-74 卫生间天花板

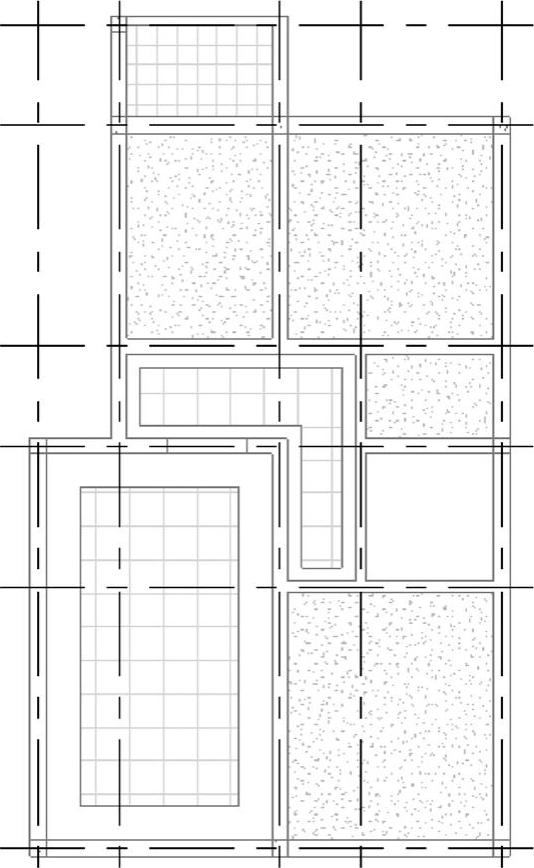

图8-75 天花板
