Revit2018中文版建筑设计基础天花板的创建方法

基础天花板为没有厚度的平面图元。表面材料样式可应用于基础天花板平面。

具体操作步骤如下。

1)打开8.1.3节绘制的文件。将视图切换到楼层平面中的标高2。

2)单击“建筑选项卡“构建”面板中的“天花板”按钮978-7-111-61116-5-Chapter08-119.jpg,打开“修改|放置天花板”选项卡,如图8-60所示。

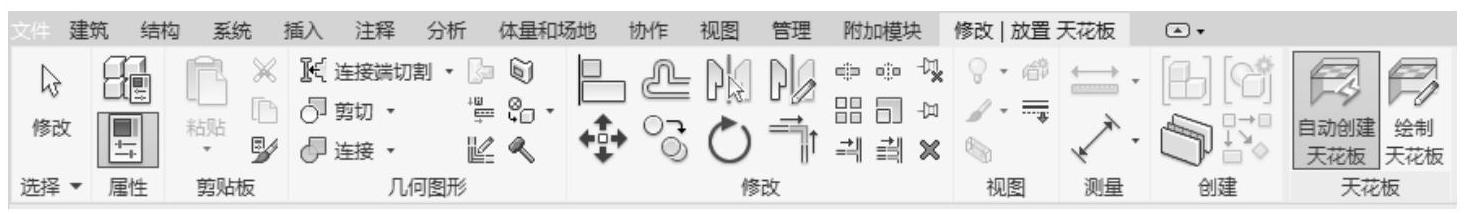

图8-60 “修改|放置天花板”选项卡

3)在“属性”选项板中选择“基本天花板常规”类型,输入自标高的高度偏移为“-100”,如图8-61所示。

➢ 标高:指明放置此的标高。

➢ 自标高的高度偏移:指定天花顶部相对于标高参数的高程

➢ 房间边界:指定天花板是否作为房间边界图元。

➢ 坡度:将坡度定义线修改为指定值,而无需编辑草图。如果有一条坡度定义线,则此参数最初会显示一个值;如果没有坡度定义线,则此参数为空并被禁用。

周长:设置天花板的周长。

➢ 面积:设置天花板的面积。

➢ 图像:打开“管理图像”对话框,添加图像作为天花板标记。

➢ 注释:显示输入或从下拉列表框中选择的注释。输入注释后,便可以为同一类别中图元的其他实例选择该注释,无需考虑类型或族。

➢ 标记:按照用户所指定的那样标识或枚举特定实例。

4)单击“天花板”面板中的“自动创建天花板”按钮978-7-111-61116-5-Chapter08-121.jpg(默认状态下,系统会激活这个按钮),在单击构成闭合环的内墙时,会在这些边界内部放置一个天花板,而忽略房间分隔线,如图8-62所示。(www.daowen.com)

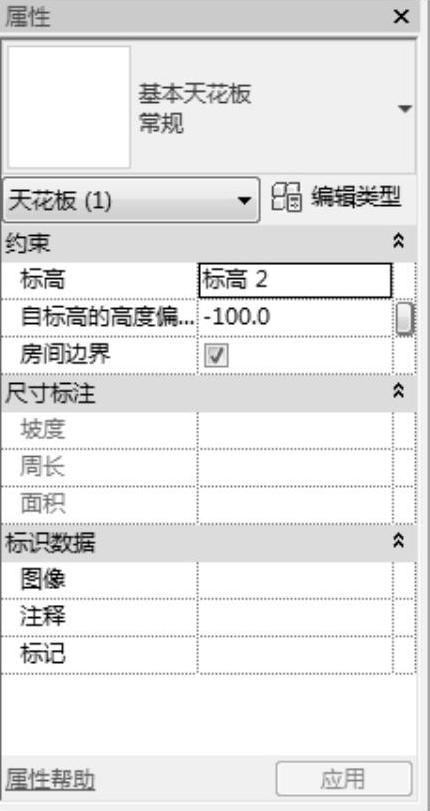

图8-61 “属性”选项板

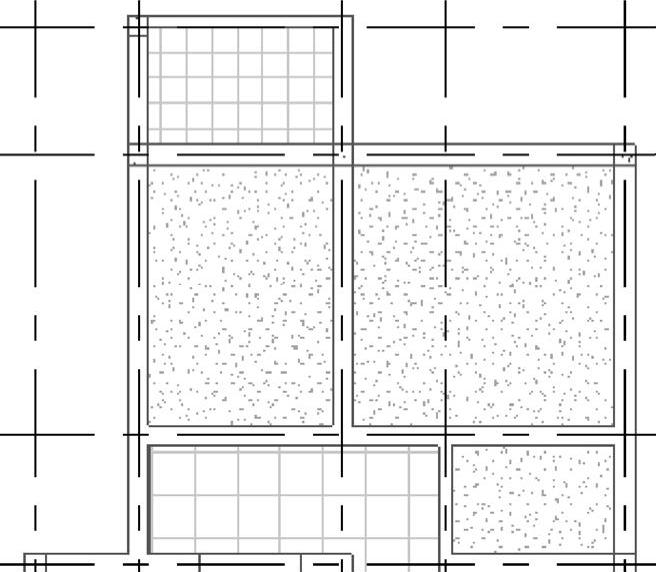

图8-62 选择边界墙

5)单击鼠标,在选择的区域内创建天花板,如图8-63所示。

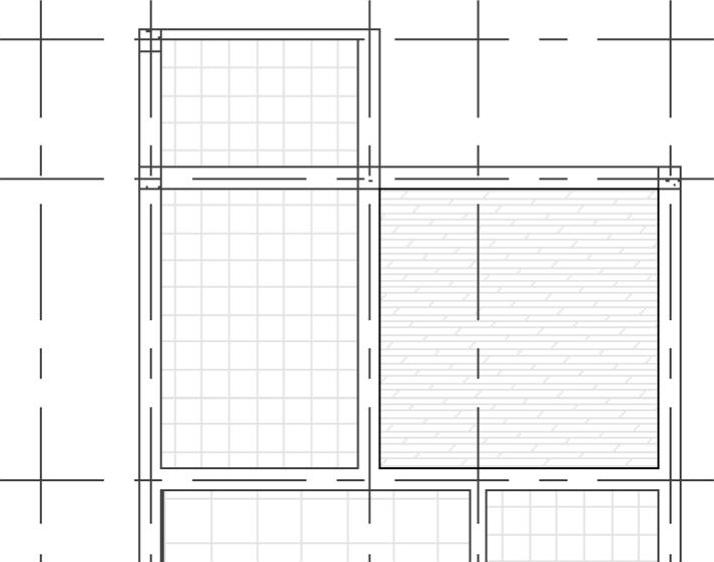

图8-63 创建天花板

6)单击“天花板”面板中的“绘制天花板”按钮978-7-111-61116-5-Chapter08-125.jpg,打开“修改|创建天花板边界”选项卡,单击“绘制”面板中的“边界线”按钮978-7-111-61116-5-Chapter08-126.jpg和“拾取墙”按钮978-7-111-61116-5-Chapter08-127.jpg(默认状态下,系统会激活这两个按钮),如图8-64所示。

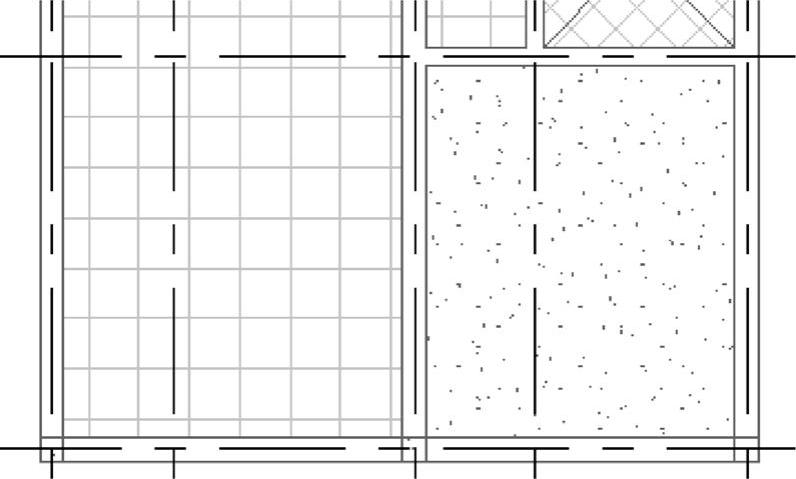

图8-64 绘制边界线

7)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-129.jpg,完成卧室天花板的创建,结果如图8-65所示。

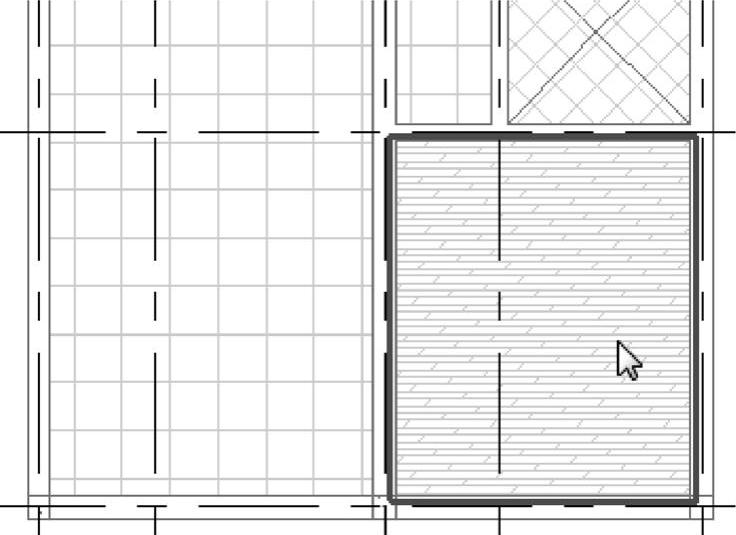

图8-65 创建卧室天花板

8)采用相同的方式,创建储藏室和厨房的天花板,如图8-66所示。

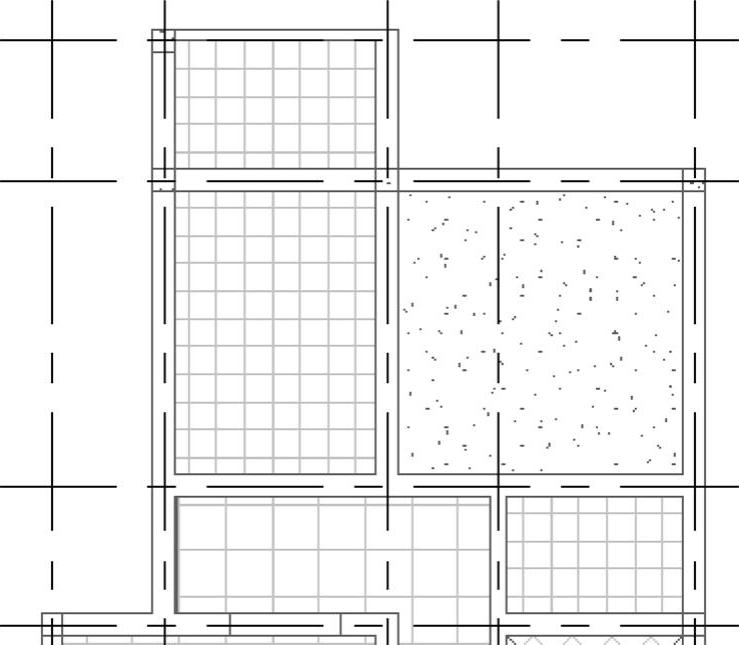

图8-66 创建储藏室和厨房天花板
