建筑楼板是楼地面层中的面层，是室内装修中的地面装饰层，其构建方法与结构楼板相同，只是楼板的构造不同。

可通过拾取墙或使用绘制工具定义楼板的边界来创建楼板。通常，在平面视图中绘制楼板，不过当三维视图的工作平面设置为平面视图的工作平面时，也可以使用该三维视图绘制楼板。楼板会沿绘制时所处的标高向下偏移。

具体绘制过程如下。

1.创建卧室地板

1）打开上节绘制的文件。单击“建筑”选项卡“构建”面板“楼板”下拉列表框中的“楼板：结构”按钮，打开“修改|创建楼层边界”选项卡和选项栏，如图8-16所示。

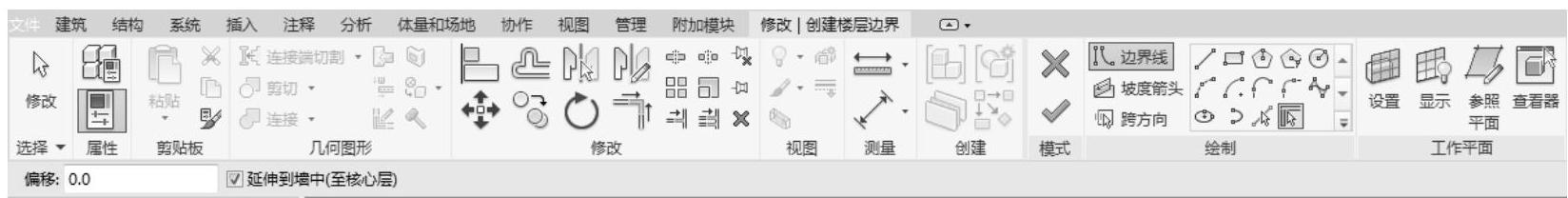

图8-16 “修改|创建楼层边界”选项卡和选项栏

2）在“属性”选项板中选择“楼板常规-150mm”类型，输入标高为“120”，如图8-17所示。

➢ 体积：指定楼板的体积。

➢ 顶部高程：指示用于对楼板顶部进行标记的高程。这是一个只读参数，它报告倾斜平面的变化。

3）单击“编辑类型”按钮，打开图8-18所示的“类型属性”对话框，单击“复制”按钮，打开“名称”对话框，输入名称为“卧室地板-100mm”，如图8-19所示。单击“确定”按钮。

➢ 结构：创建复合楼板合成。

➢ 默认的厚度：指示楼板类型的厚度，通过累加楼板层的厚度得出。

➢ 功能：指示楼板是内部的还是外部的。

➢ 粗略比例填充样式：指定粗略比例视图中楼板的填充样式。

➢ 粗略比例填充颜色：为粗略比例视图中的楼板填充图案应用颜色。

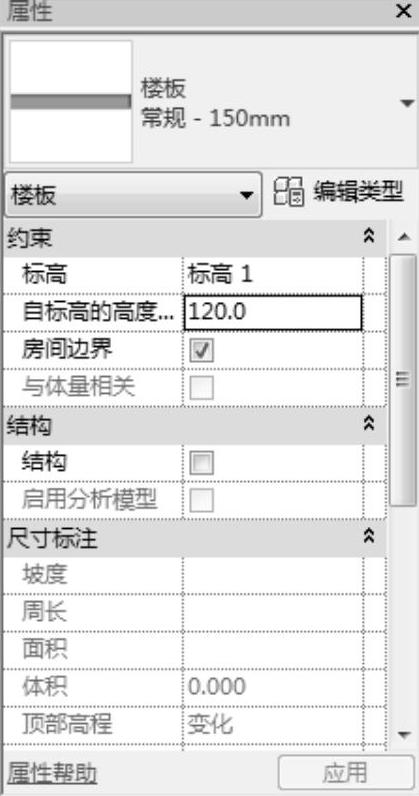

图8-17 “属性”选项板

➢ 结构材质：为图元结构指定材质。此信息可包含于明细表中。

➢ 传热系数（U）：用于计算热传导，通常通过流体和实体之间的对流和阶段变化。

➢ 热阻（R）：用于测量对象或材质抵抗热流量（每单位时间的热量或热阻）的温度差。

➢ 热质量：对建筑图元蓄热能力进行测量的一个单位，是每个材质层质量和指定热容量的乘积。

➢ 吸收率：对建筑图元吸收辐射能力进行测量的一个单位，是吸收的辐射与事件总辐射的比率。

➢ 粗糙度：表示表面粗糙度的一个指标，其值从1到6（其中1表示粗糙，6表示平滑，3则是大多数建筑材质的典型粗糙度），用于确定许多常用热计算和模拟分析工具中的气垫阻力值。

图8-18 “类型属性”对话框

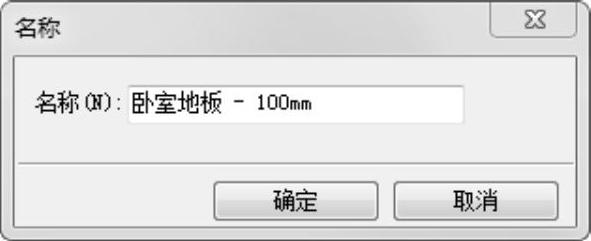

图8-19 “名称”对话框

4）返回到“类型属性”对话框，单击“编辑”按钮，打开“编辑部件”对话框，如图8-20所示。单击“插入”按钮，插入新的层并更改功能为“面层1[4]”，单击材质中的“浏览”按钮，打开“材质浏览器”对话框，选择木地板材质并添加到文档中，勾选“使用渲染外观”复选框，单击“图案填充”区域，打开“填充样式”对话框，选择“分区13”，如图8-21所示。单击“确定”按钮。

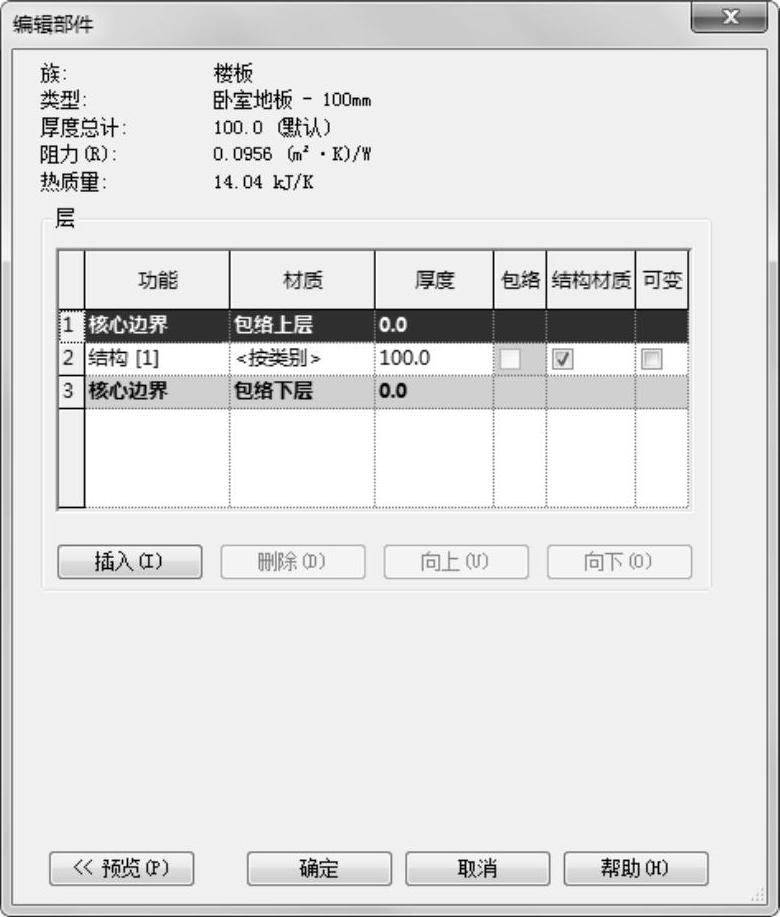

图8-20 “编辑部件”对话框

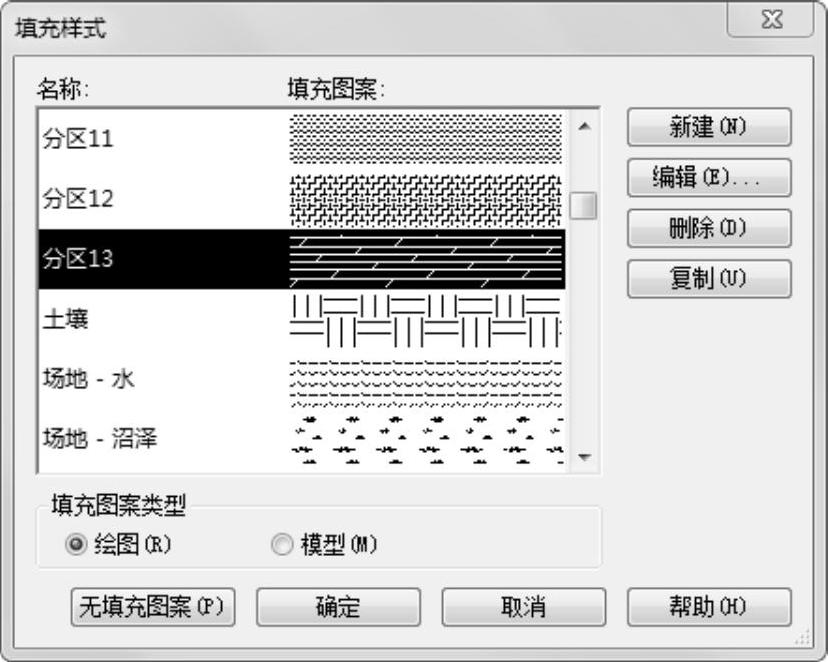

图8-21 “填充样式”对话框

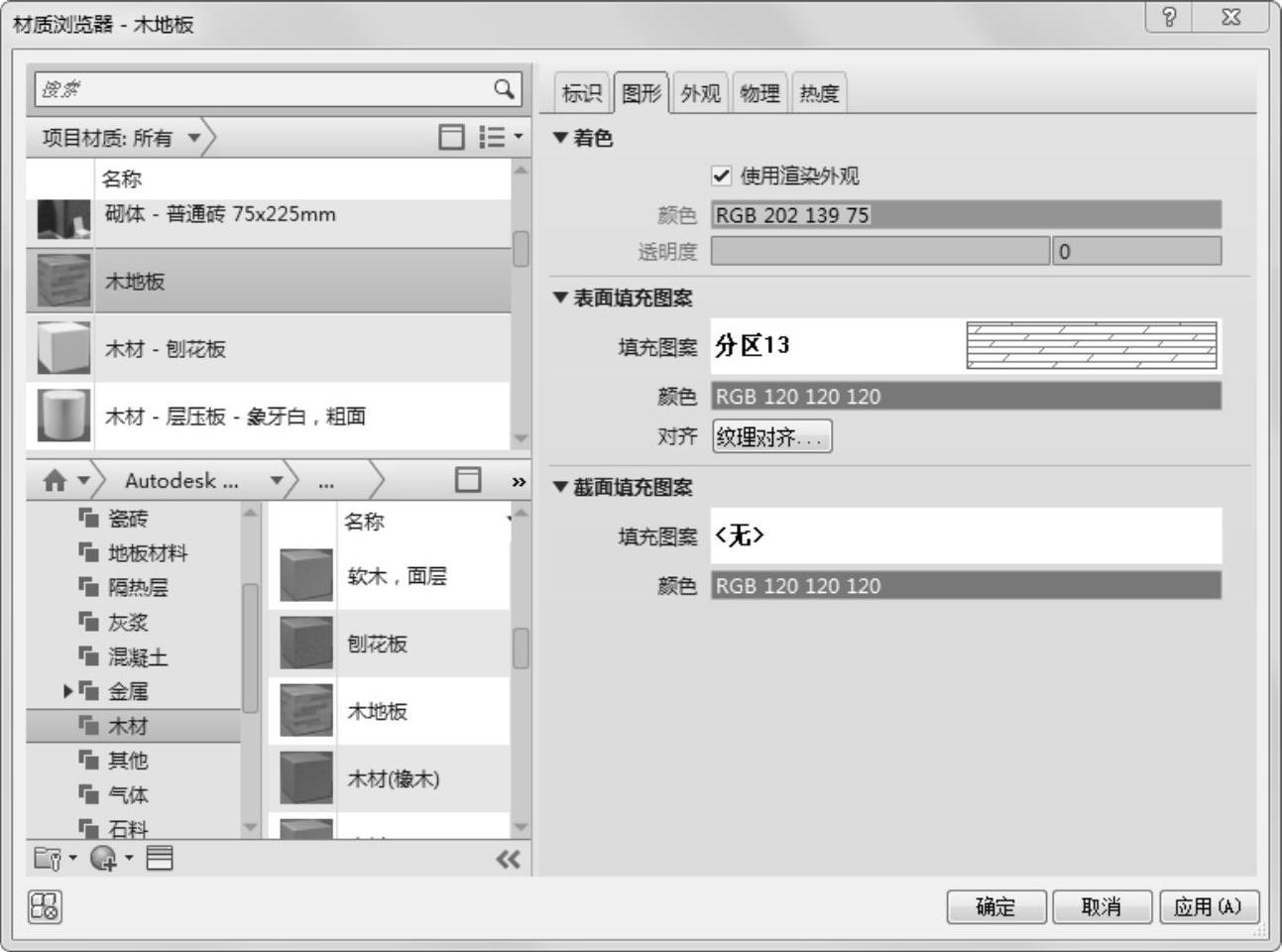

5）返回到“材质浏览器-木地板”对话框，其他采用默认设置，如图8-22所示。单击“确定”按钮。

图8-22 “材质浏览器-木地板”对话框

6）返回到“编辑部件”对话框，设置“结构[1]”层的材质为“混凝土，现场”，“面层1[4]”厚度为“20”，如图8-23所示。连续单击“确定”按钮。

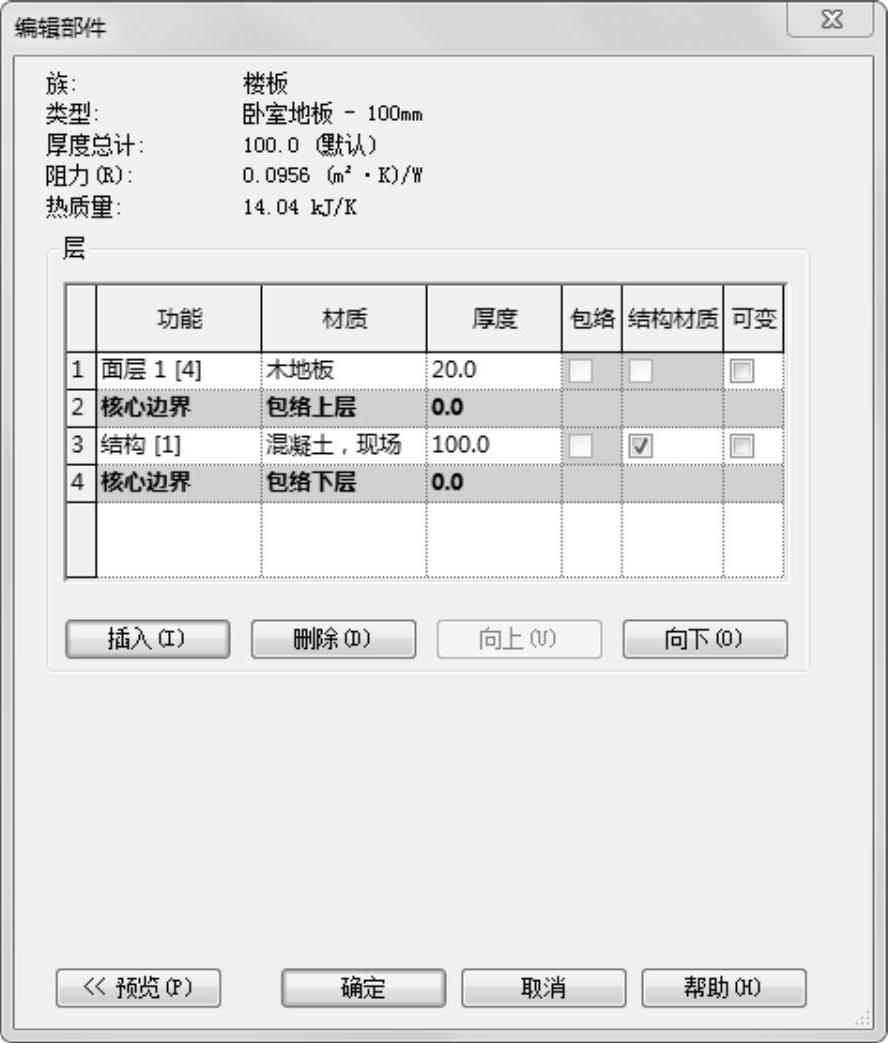

图8-23 “编辑部件”对话框

7）单击“绘制”面板中的“边界线”按钮和“拾取墙”按钮（默认状态下，系统会激活这两个按钮），选择边界墙，提取边界线，如图8-24所示，并利用“拆分图元”按钮，拆分边界线，并删除多余的线段，结构如图8-25所示。

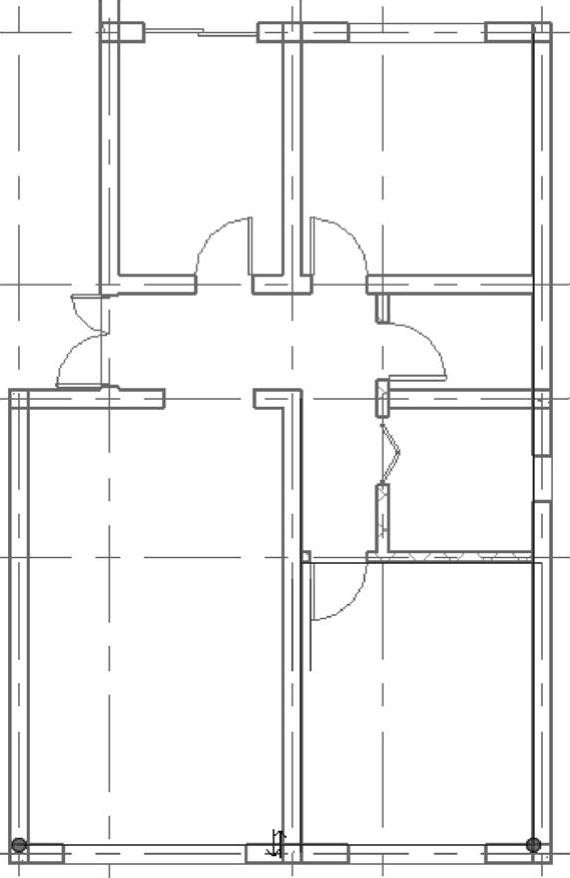

图8-24 提取边界线

图8-25 删除多余线段

8）单击“模式”面板中的“完成编辑模式”按钮，完成卧室地板的创建，如图8-26所示。

9）采用相同的方法创建另一个卧室的地板，如图8-27所示。

(www.daowen.com)

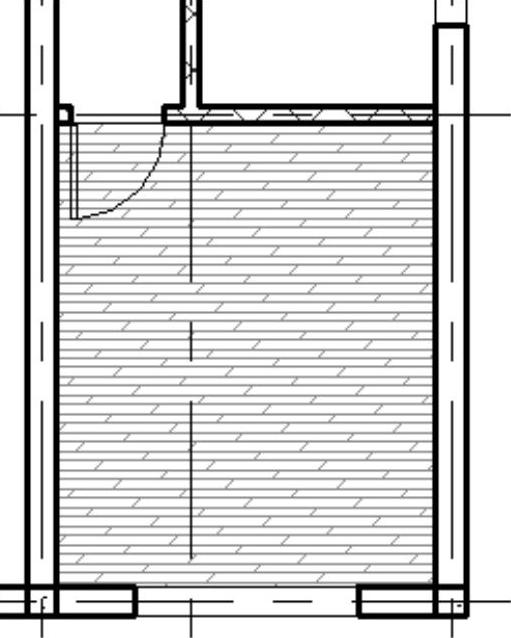

图8-26 卧室地板

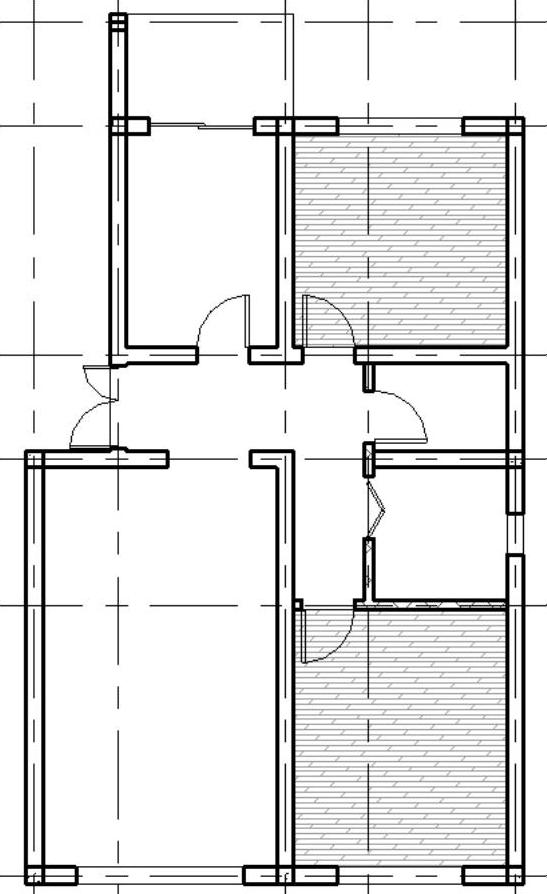

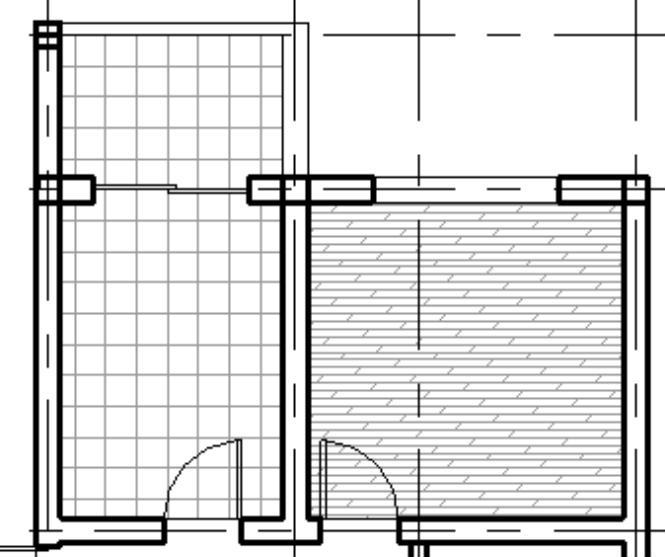

图8-27 另一个卧室的地板

2.创建卫生间地板

1）单击“建筑”选项卡“构建”面板“楼板”下拉列表中的“楼板：建筑”按钮，打开“修改|创建楼层边界”选项卡和选项栏。

2）在“属性”选项板中选择“楼板常规-150mm”类型，输入自标高的高度为“120”。

3）单击“编辑类型”按钮，打开“类型属性”对话框，新建“卫生间地板-100mm”。单击“确定”按钮。

4）返回到“类型属性”对话框，单击“编辑”按钮，打开“编辑部件”对话框，单击“插入”按钮，插入新的层并更改功能为“面层1[4]”，单击材质中的“浏览”按钮，打开“材质浏览器”对话框，选择“瓷砖，瓷器，4英寸”材质并添加到文档中，勾选“使用渲染外观”复选框，单击“图案填充”区域，打开“填充样式”对话框，选择“对角线交叉填充1”，连续单击“确定”按钮。

5）返回到“材质浏览器”对话框，其他采用默认设置，如图8-28所示。单击“确定”按钮。

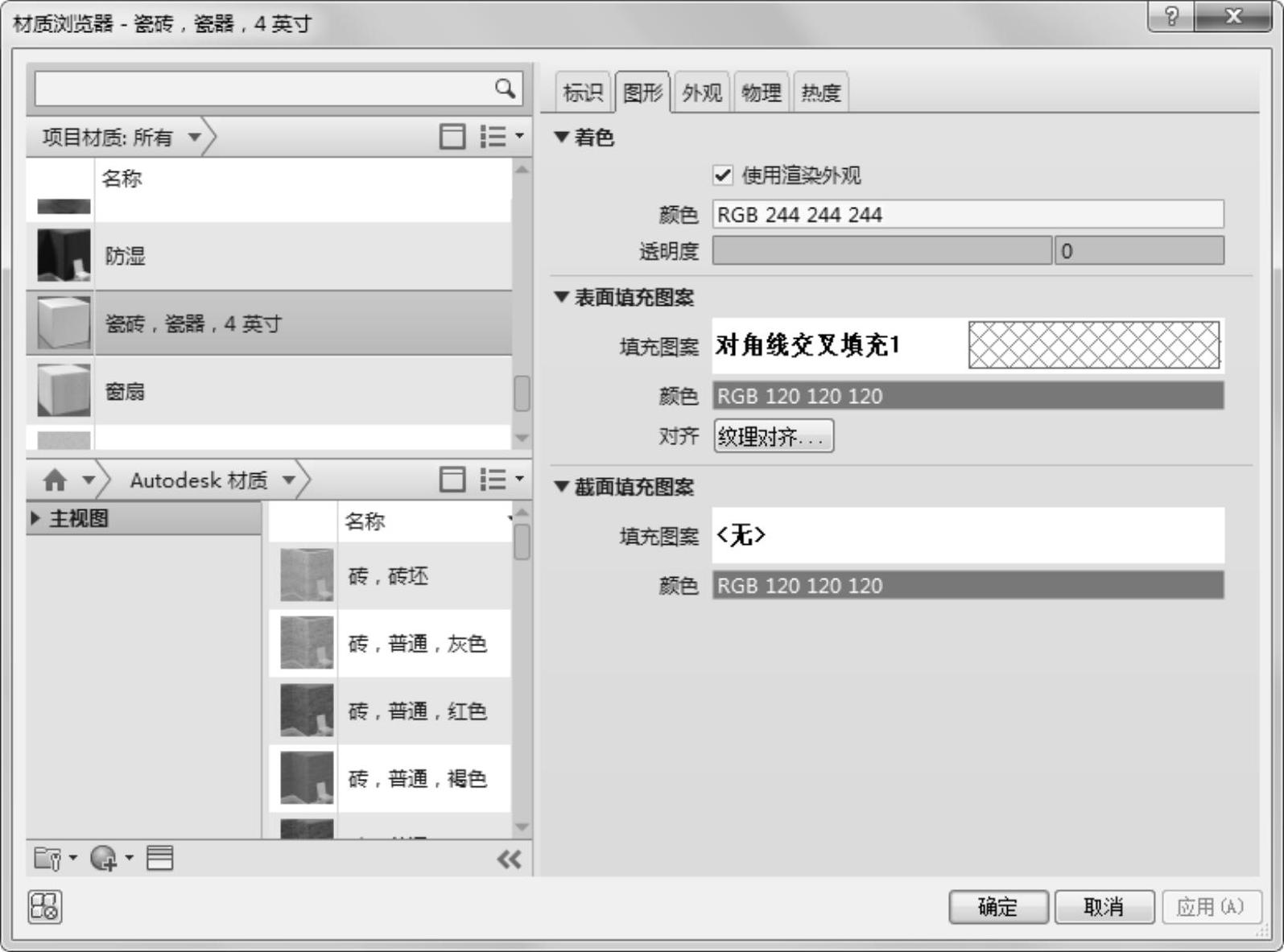

图8-28 “材质浏览器”对话框

6）返回到“编辑部件”对话框，设置结构层的材质为“混凝土，现场”，“面层1[4]”厚度为“20”，如图8-29所示。连续单击“确定”按钮。

7）单击“绘制”面板中的“边界线”按钮和“矩形”按钮绘制边界线并将其与墙体锁定，如图8-30所示。

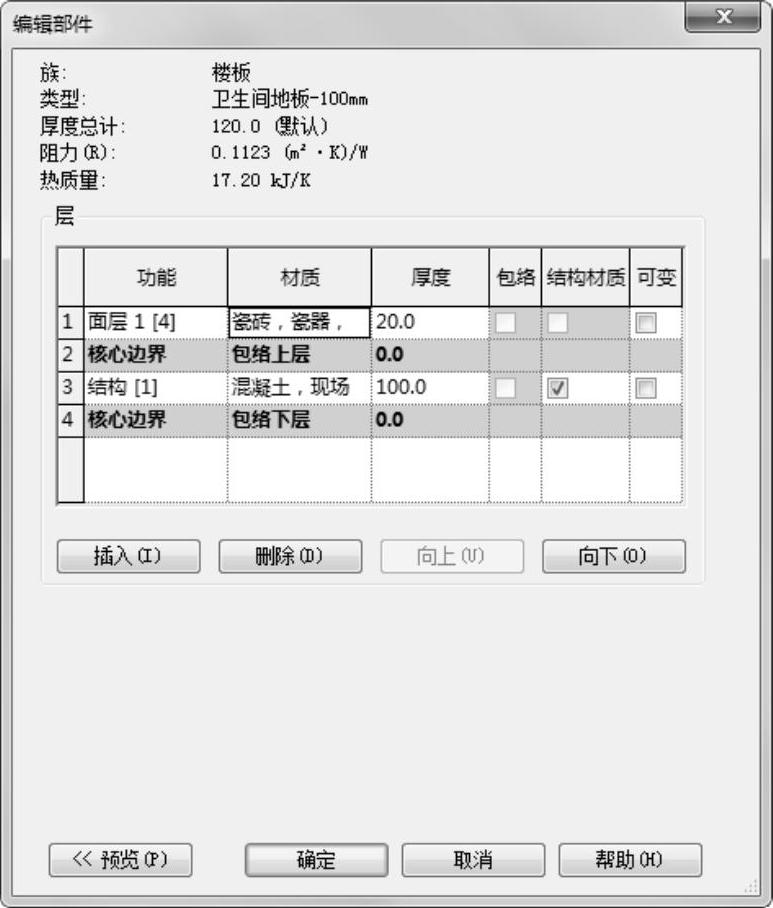

图8-29 “编辑部件”对话框

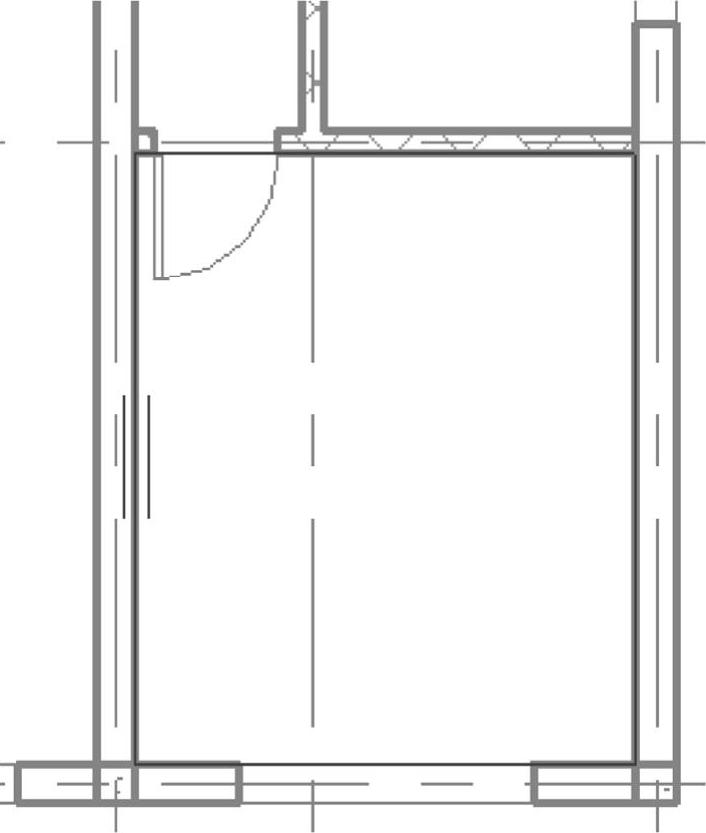

图8-30 绘制边界线

8）单击“模式”面板中的“完成编辑模式”按钮，完成卫生间地板的创建，如图8-31所示。

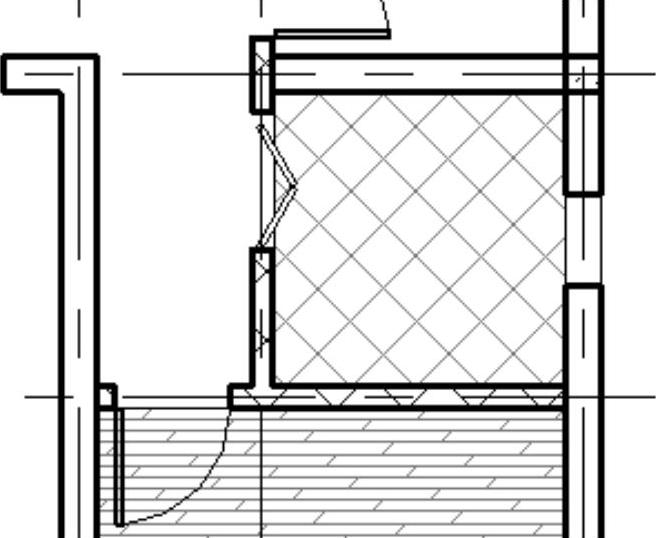

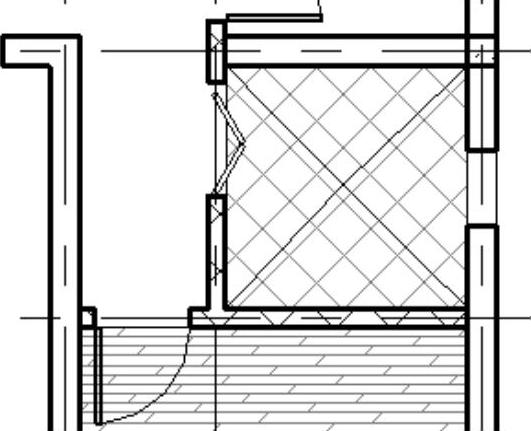

图8-31 卫生间地板

提示：

卫生间地板中间部分要比周围低有利于排水，因需要对卫生间地板进行编辑。9）选取卫生间地板，打开“修改|楼板”选项卡，如图8-32所示。

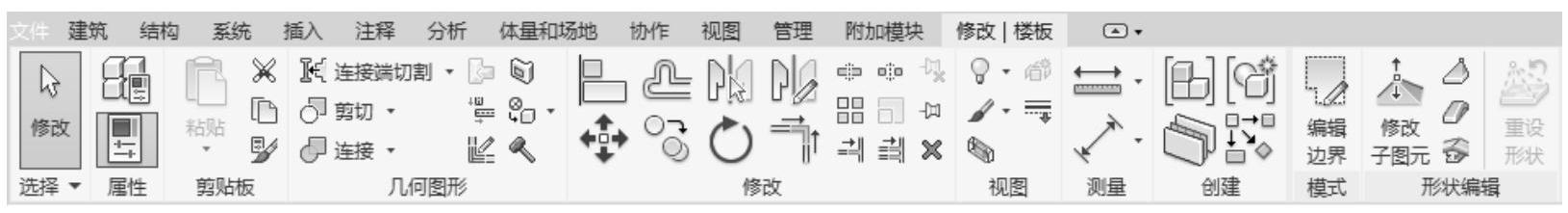

图8-32 “修改|楼板”选项卡

10）单击“形状编辑”面板中的“添加点”按钮，在卫生间的中间位置添加点，如图8-33所示。单击鼠标右键，打开图8-34所示的快捷菜单，选择“取消”选项，然后输入高程值为“5”，如图8-35所示。按〈Enter〉键确认。

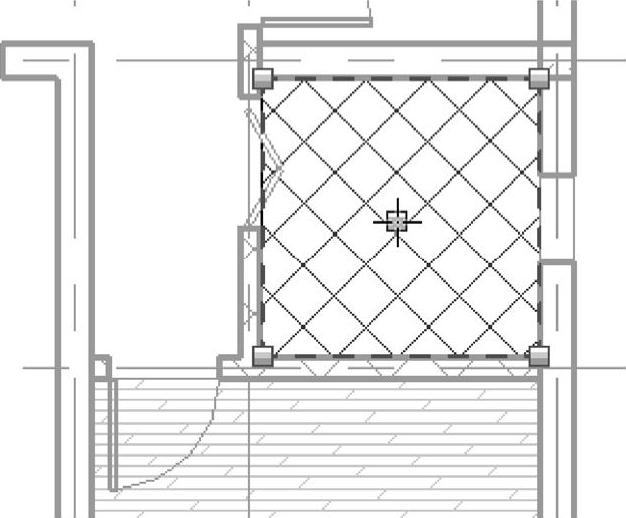

图8-33 添加点

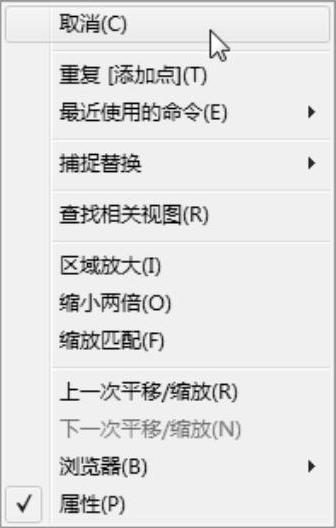

图8-34 快捷菜单

11）按<Esc>键退出修改，修改后的卫生间地板如图8-36所示。

图8-35 更改高程

图8-36 卫生间地板

3.厨房地板

采用卫生间地板的方法，新建“厨房-100mm”地板类型，参数如图8-37所示。绘制厨房边界线创建地板，结果如图8-38所示。

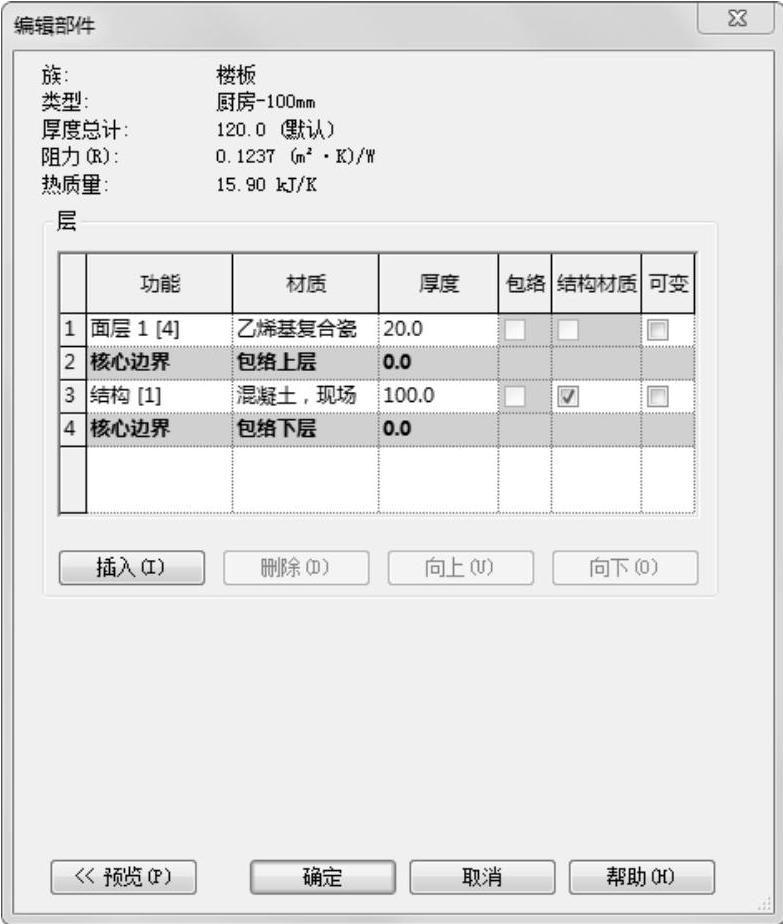

图8-37 厨房地板参数

图8-38 厨房地板

4.客厅走廊地板

采用卫生间地板的方法，新建“客厅-100mm”地板类型，参数如图8-39所示。绘制客厅边界线创建地板，结果如图8-40所示。

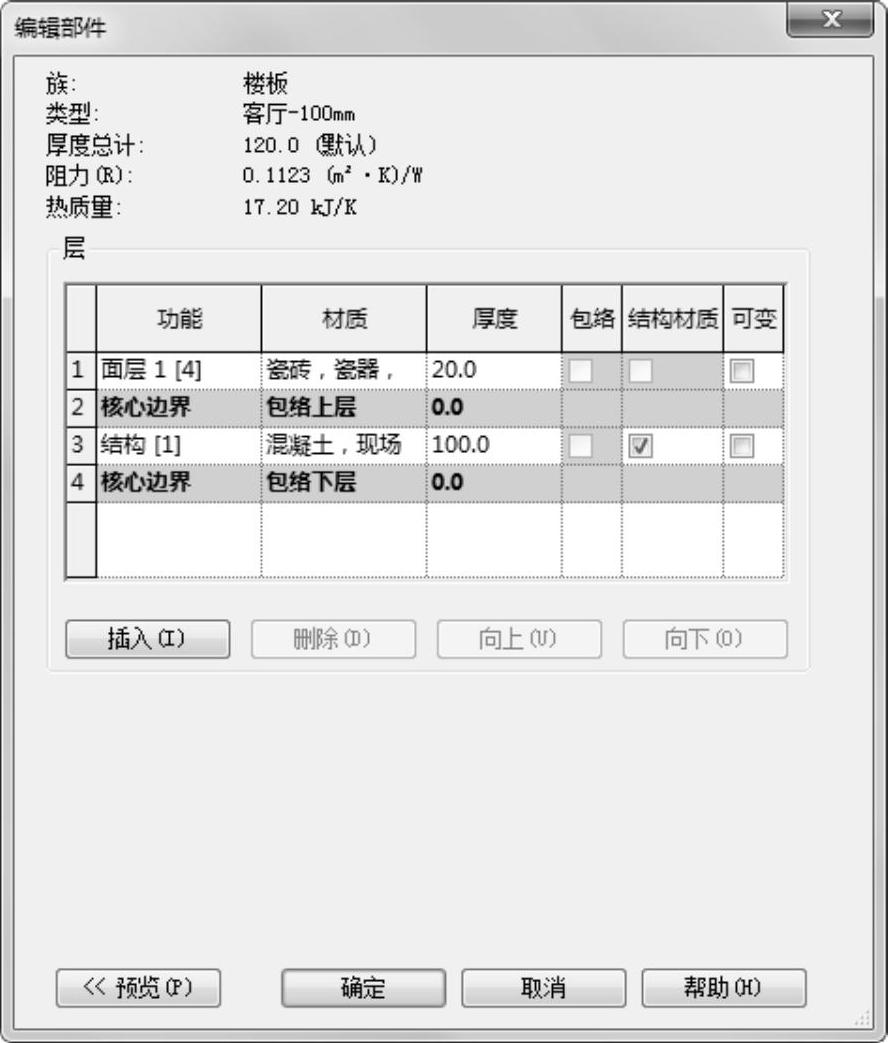

图8-39 客厅地板参数

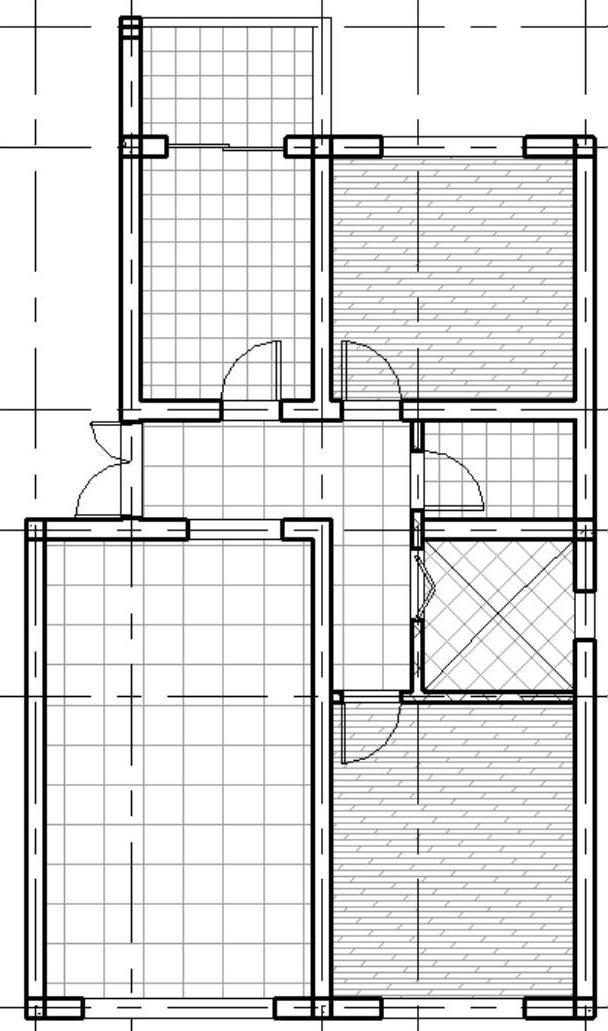

图8-40 客厅地板
