接7.2.3实例继续创建别墅

1)将视图切换到2F楼层平面图

2)单击“建筑选项卡“构建”面板“楼板”978-7-111-61116-5-Chapter08-20.jpg下拉列表框中的“楼板:结构”按钮978-7-111-61116-5-Chapter08-21.jpg,打开“修改|创建楼层边界”选项卡和选项栏。

3)在“属性”选项板中选择“楼板常规150mm-实心”类型,设置“自标高的高度偏移”为“-40”其他采用默认设置,如图8-11所示。

4)单击“绘制”面板中的“边界线”按钮978-7-111-61116-5-Chapter08-22.jpg、“拾取墙”按钮978-7-111-61116-5-Chapter08-23.jpg和“线”按钮978-7-111-61116-5-Chapter08-24.jpg,创建边界线,如图8-12所示。

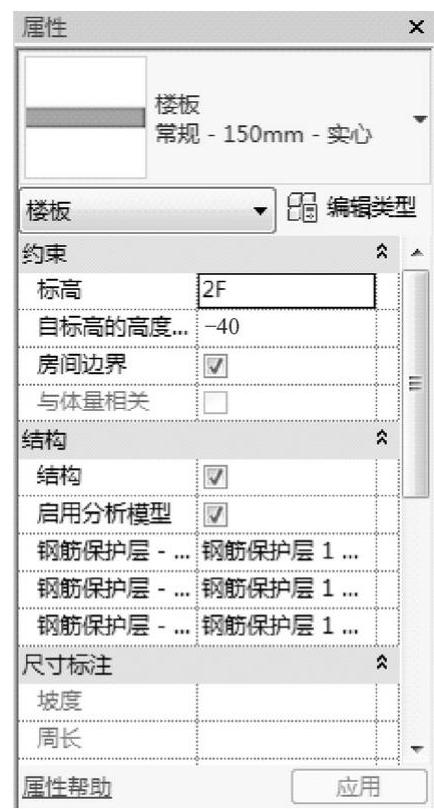

图8-11 “属性”选项板(1)

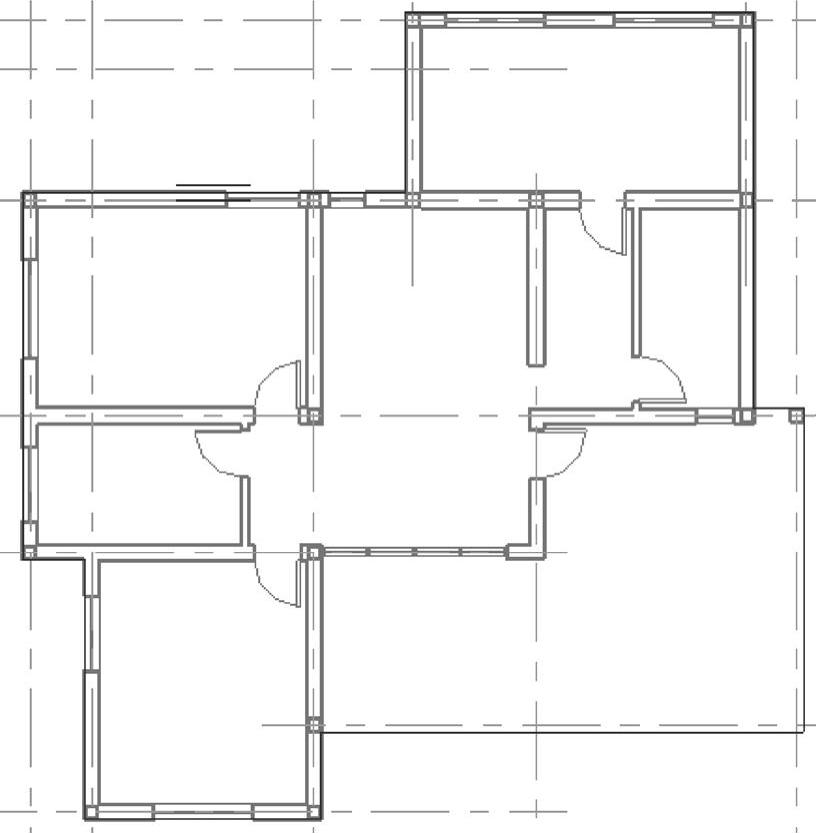

图8-12 绘制第二层边界线

5)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-27.jpg,完成第二层结构楼板的创建。

6)单击“建筑”选项卡“构建”面板中的“墙”按钮,在“属性”选项板中设置“定位线”为“墙中心线”,“底部约束”为“2F”,“底部偏移”为“-1000”,“顶部约束”为“直到标高:2F”,其他采用默认设置,如图8-13所示。(www.daowen.com)

7)在露台的中心线位置绘制墙体,如图8-14所示。

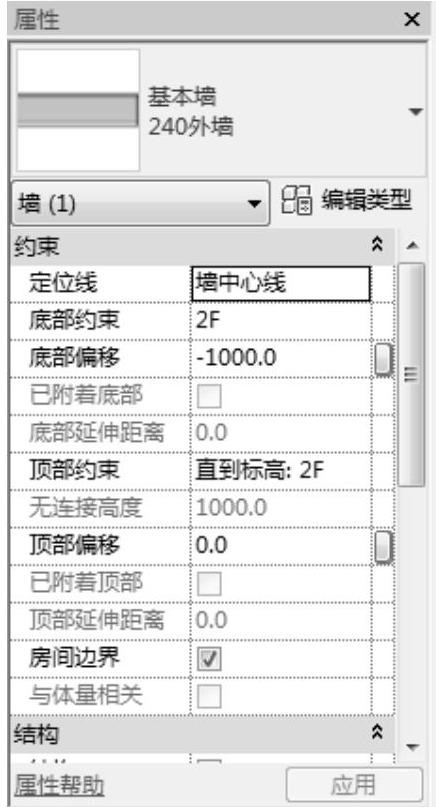

图8-13 “属性”选项板(2)

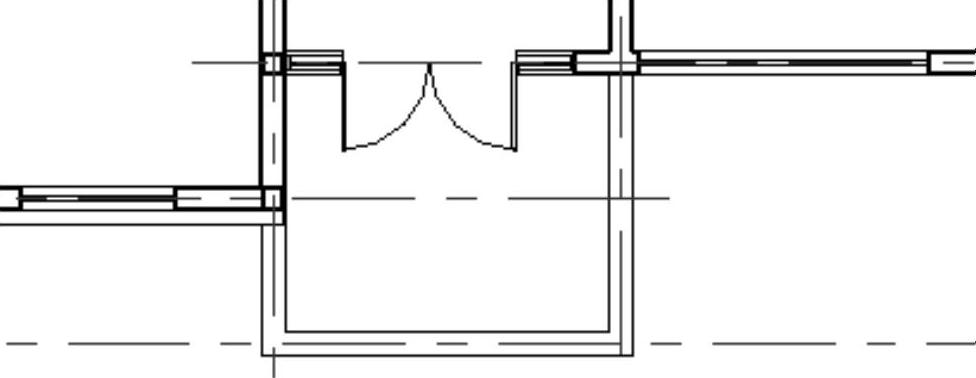

图8-14 绘制墙体

8)将视图切换到3F楼层平面图。重复步骤1)~4),绘制图8-15所示的第三层楼板边界线,然后创建结构楼板。

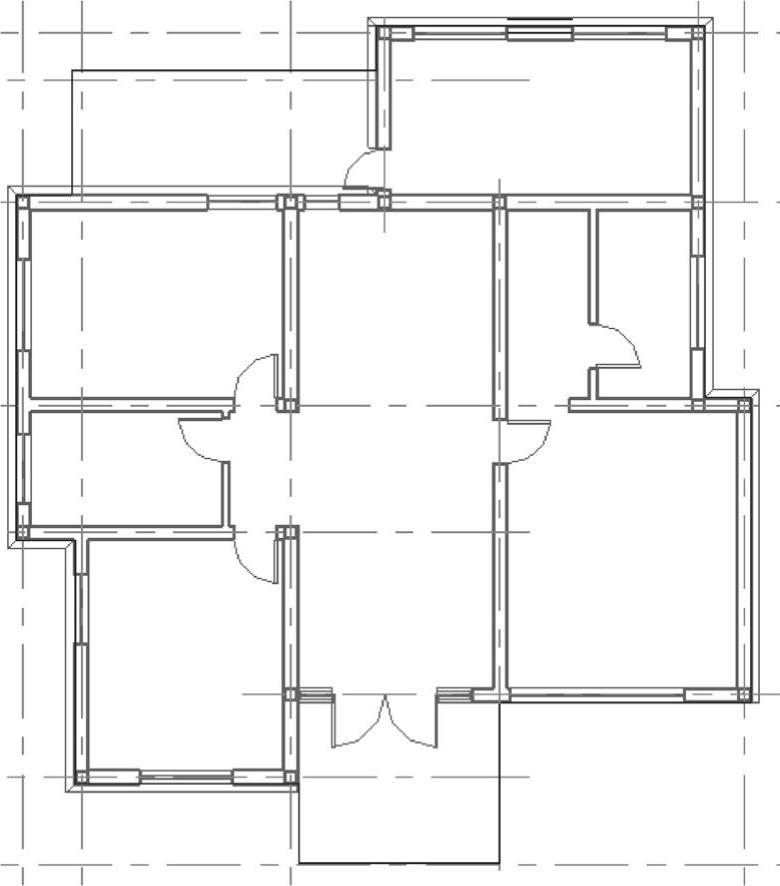

图8-15 绘制三层楼板边界

9)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter08-31.jpg,完成第三层结构楼板的创建。
