选择支撑框架、墙或绘制楼板范围来创建结构楼板。

具体绘制步骤如下。

1）打开7.2.2节绘制的文件。单击“建筑”选项卡“构建”面板“楼板”下拉列表框中的“楼板：结构”按钮，打开“修改|创建楼层边界”选项卡和选项栏，如图8-1所示。

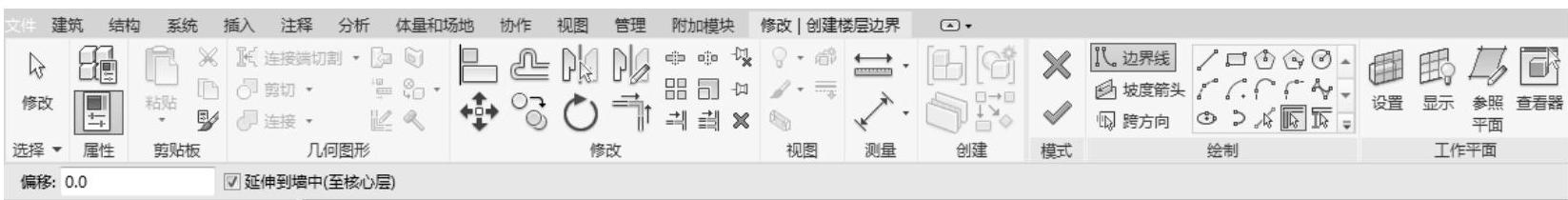

图8-1 “修改|创建楼层边界”选项卡和选项栏

➢ 偏移：指定相对于楼板边缘的偏移值。

➢ 延伸到墙中（至核心层）：测量到墙核心层之间的偏移。

2）在“属性”选项板中选择“楼板现场浇注混凝土225mm”类型，如图8-2所示。

➢ 标高：将楼板约束到的标高。

➢ 自标高的高度偏移：指定楼板顶部相对于标高参数的高程。

➢ 房间边界：指定楼板是否作为房间边界图元。

➢ 与体量相关：指定此图元是否从体量图元创建。

➢ 结构：勾选该复选框，指定此图元有一个分析模型。

➢ 启用分析模型：勾选该复选框，显示分析模型，并将它包含在分析计算中。默认情况下处于选中状态。

➢ 钢筋保护层-顶面：指定与楼板顶面之间的钢筋保护层距离。

图8-2 属性选项板

➢ 钢筋保护层-底面：指定与楼板底面之间的钢筋保护层距离。

➢ 钢筋保护层-其他面：指从楼板到邻近图元面之间的钢筋保护层距离。

➢ 坡度：将坡度定义线修改为指定值，而无需编辑草图。如果有一条坡度定义线，则此参数最初会显示一个值。如果没有坡度定义线，则此参数为空并被禁用。

➢ 周长：设置楼板的周长。

3）单击“绘制”面板中的“边界线”按钮和“拾取墙”按钮（默认状态下，系统会激活这两个按钮），选择边界墙，如图8-3所示。

4）根据所选边界墙生成图8-4所示的边界线，单击“翻转”按钮，边界线的位置，如图8-5所示。(www.daowen.com)

5）采用相同的方法，提取其他边界线，结果如图8-6所示。

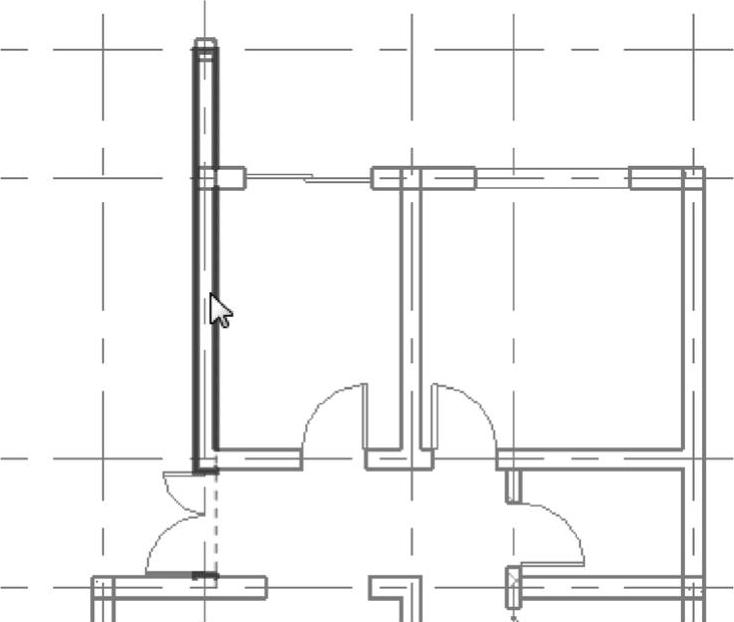

图8-3 选择边界墙

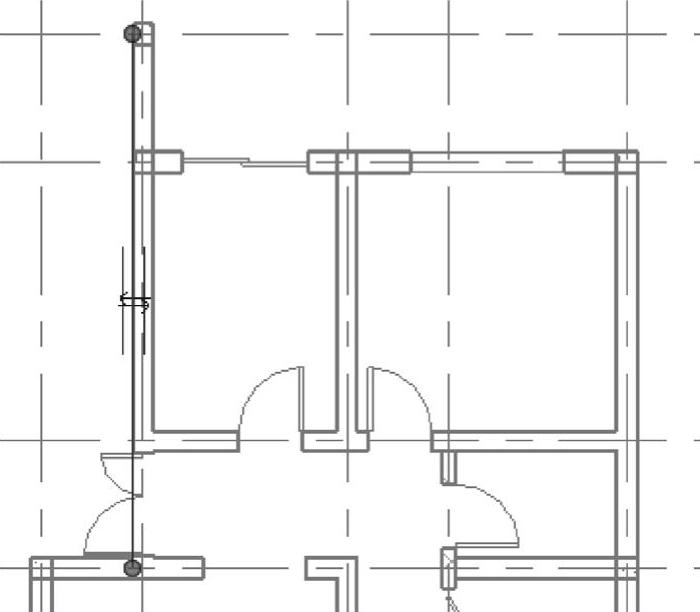

图8-4 边界线

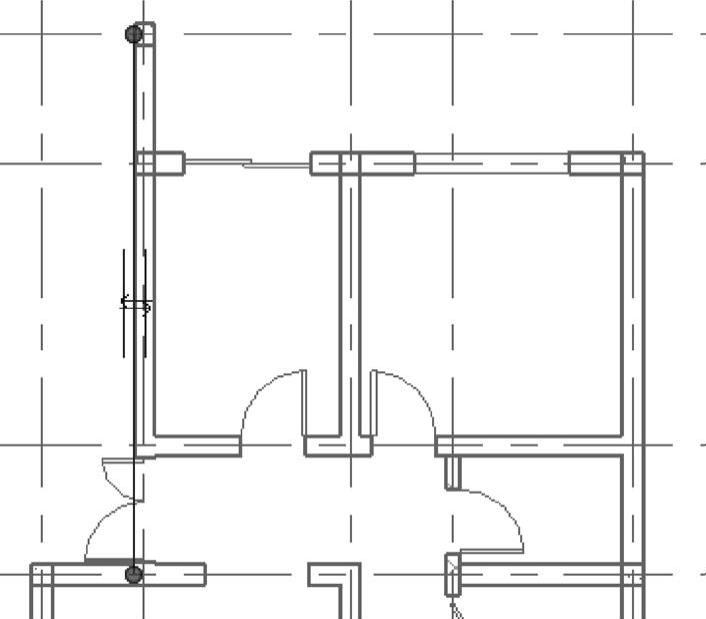

图8-5 更改边界线位置

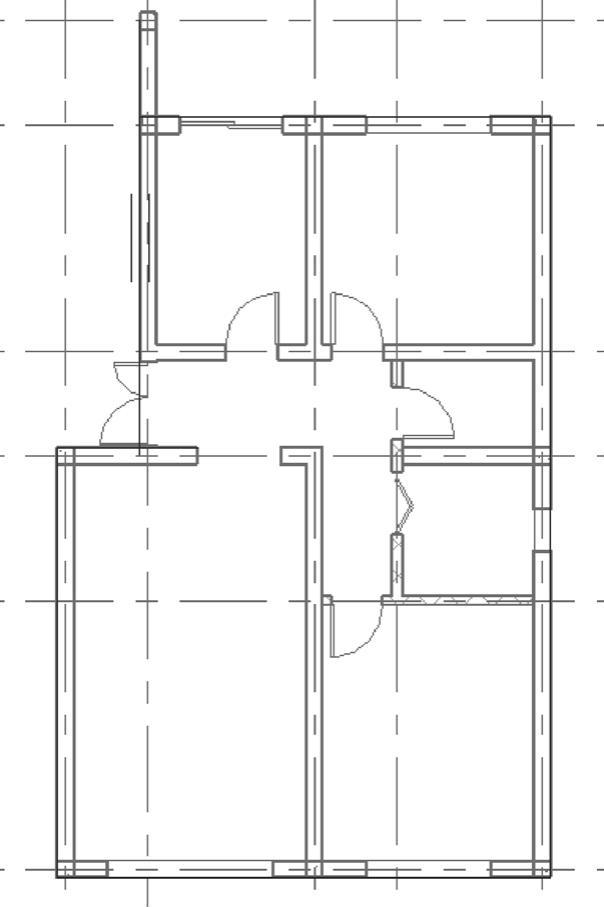

图8-6 提取边界线

6）单击“绘制”面板中的“线”按钮，绘制阳台的边界线，如图8-7所示。

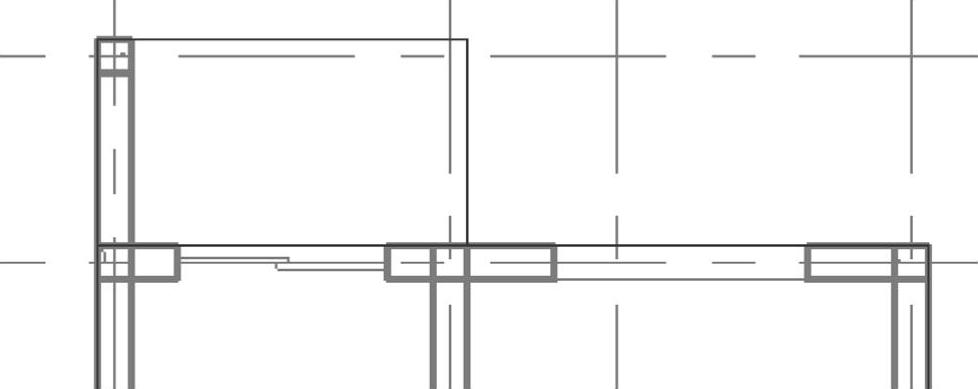

图8-7 绘制阳台边界线

7）单击“修改”面板中的“拆分图元”按钮，拆分图元，删除多余的线段，使草图或边界形成闭合环，如图8-8所示。

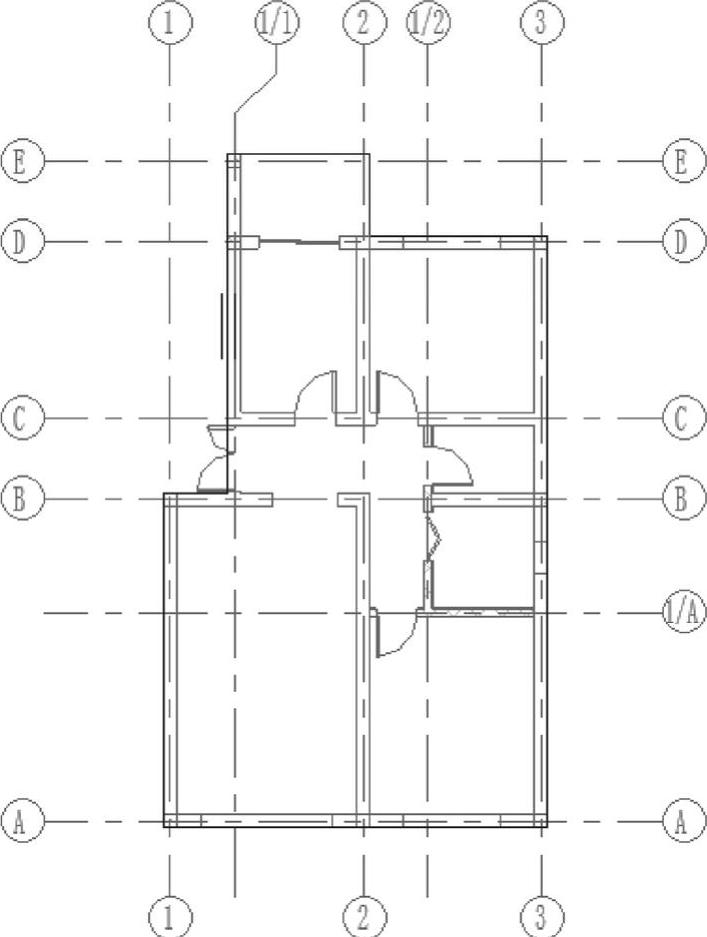

图8-8 闭合边界

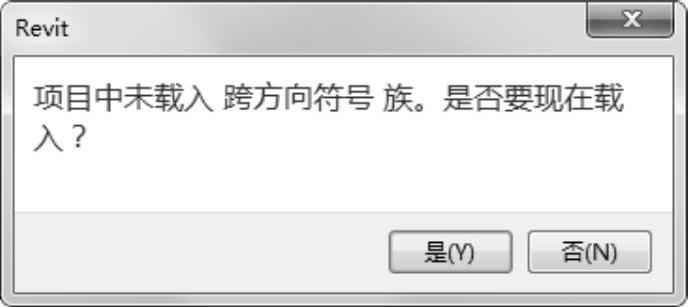

8）单击“模式”面板中的“完成编辑模式”按钮，弹出图8-9所示的提示对话框，单击“否”按钮，完成楼板的添加。

图8-9 提示对话框

9）将视图切换到三维视图，观察楼板，如图8-10所示。

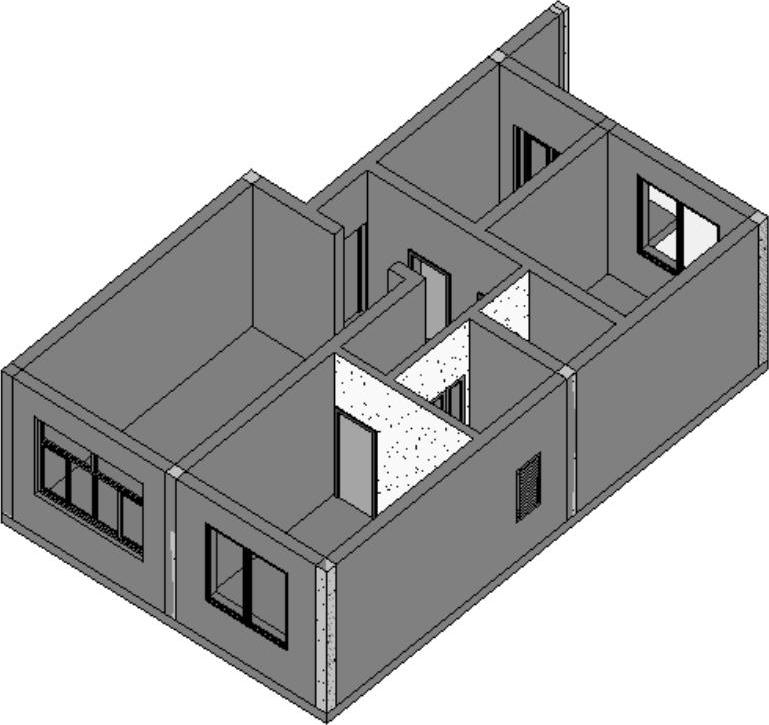

图8-10 结构楼板
