接7.1.3实例继续创建别墅

1.创建第一层窗

1)将视图切换至1F楼层平面。单击“建筑选项卡“构建”面板中的“窗”按钮978-7-111-61116-5-Chapter07-86.jpg,打开“修改|放置窗”选项卡。单击“模式”面板中的“载入族”按钮978-7-111-61116-5-Chapter07-87.jpg,打开“载入族”对话框,选择“China”→“建筑”→“窗”→普通窗”→“组合窗”文件夹中的“组合窗-三层四列(两侧平开).rfa”,如图7-55所示。单击“打开”按钮,载入“组合窗-三层四列(两侧平开)”族。

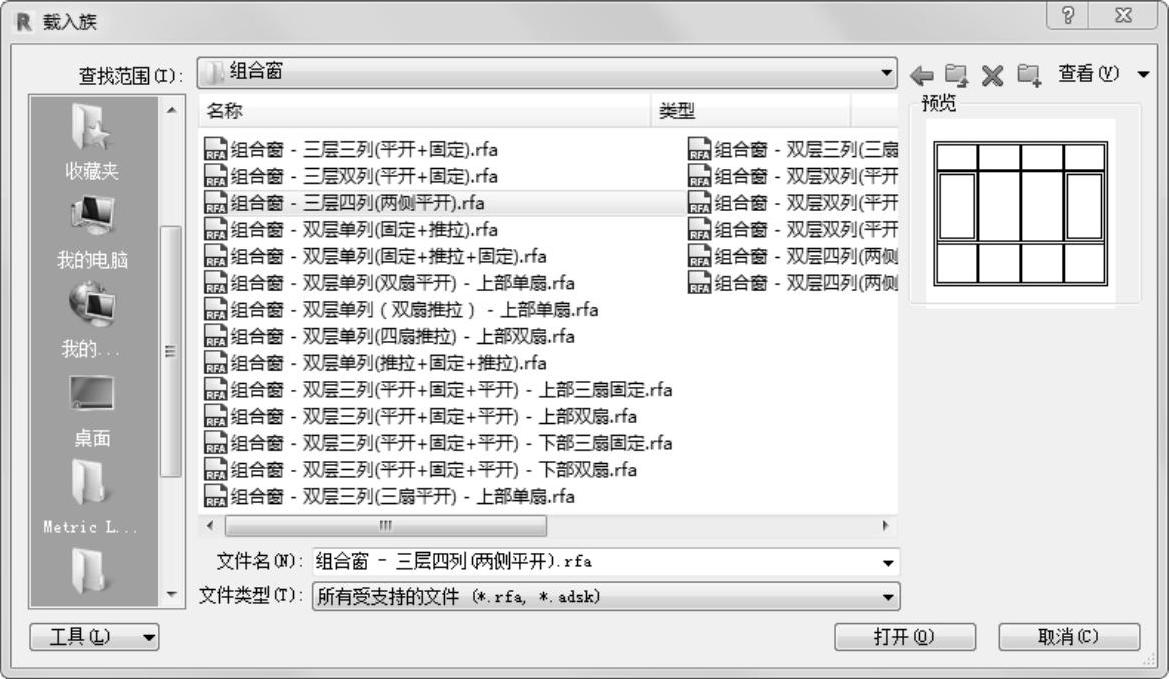

图7-55 “载入族”对话框(1)

2)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter07-89.jpg,打开“类型属性”对话框,设置“高度”为“2620”,“粗略宽度”为“3000”,如图7-56所示,其他采用默认设置,单击“确定”按钮。

3)在“属性”选项板中设置“底高度”为“470”,其他采用默认设置,如图7-57所示。

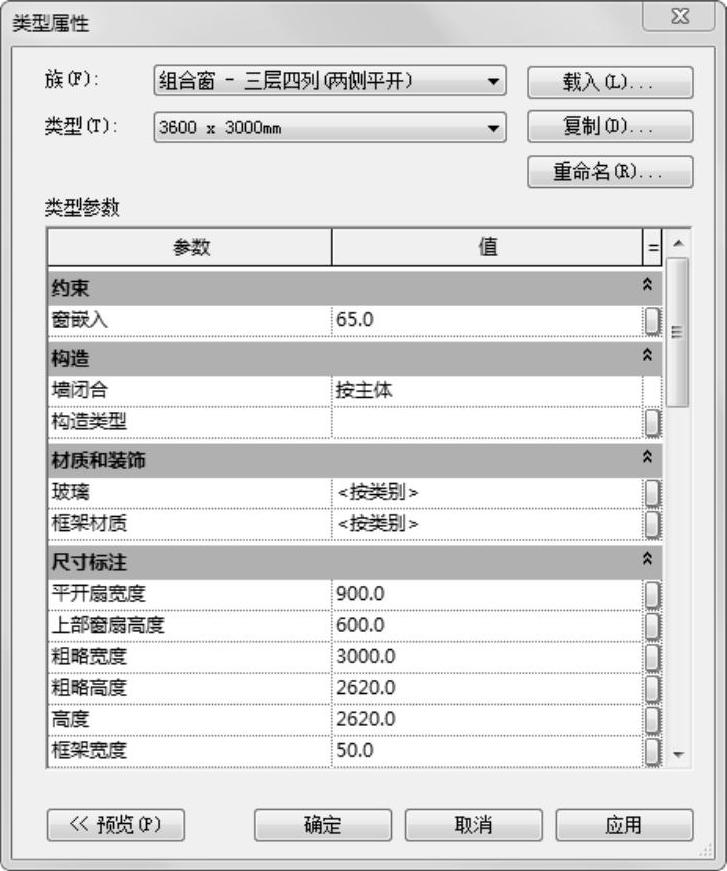

图7-56 “类型属性”对话框(1)

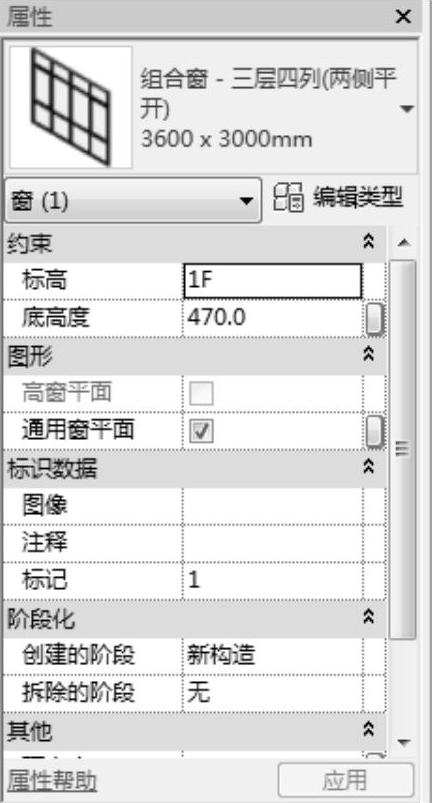

图7-57 “属性”选项板(1)

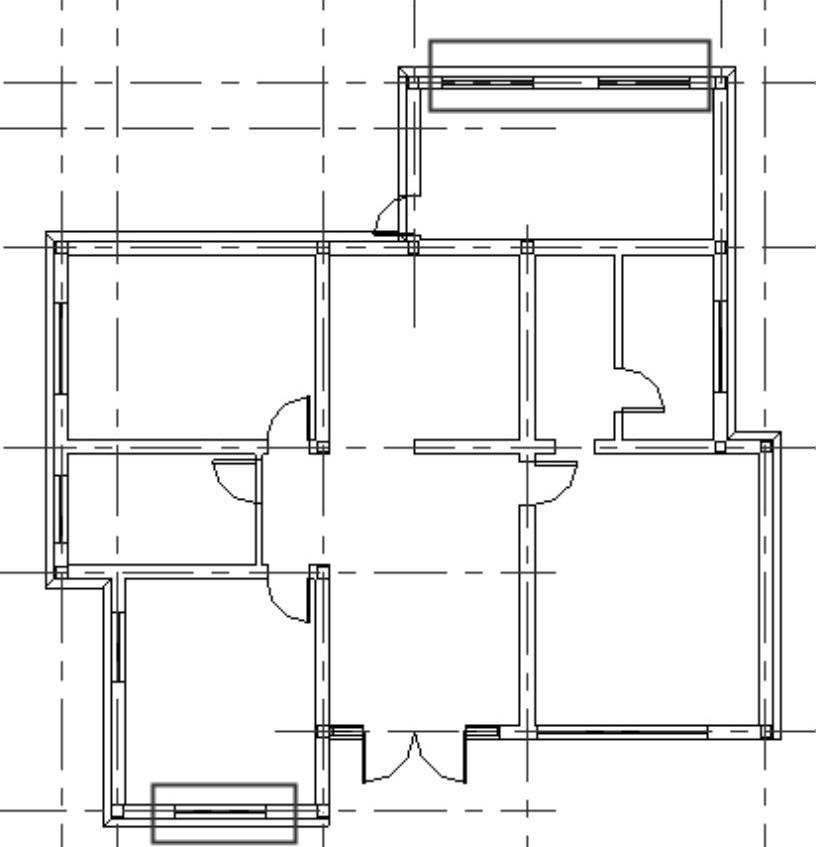

4)将窗户放置到图7-58所示的位置。

5)单击“模式”面板中的“载入族”按钮978-7-111-61116-5-Chapter07-92.jpg,打开“载入族”对话框,选择“China”→“建筑”→“窗”→装饰窗”→“西式”文件夹中的“欧式窗套窗1.rfa”,如图7-59所示。单击“打开”按钮,载入“欧式窗套窗1”族。

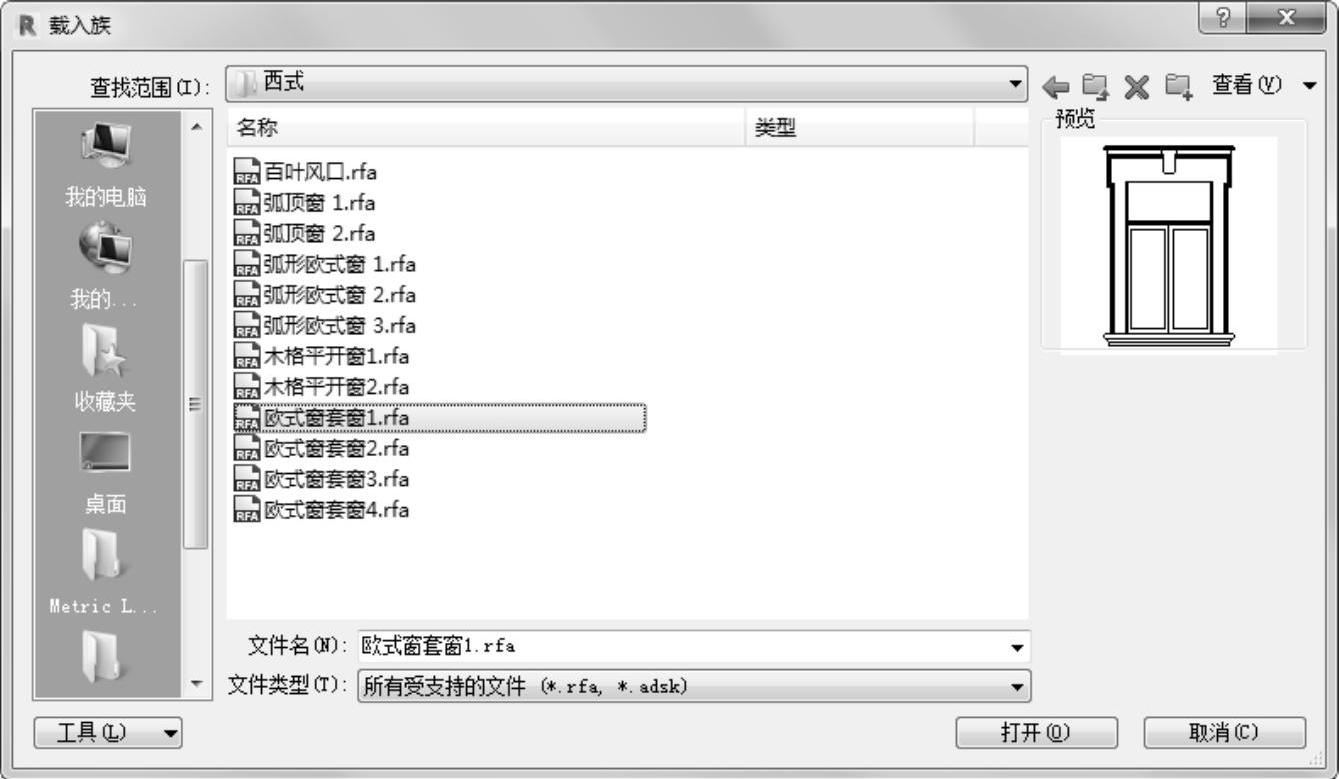

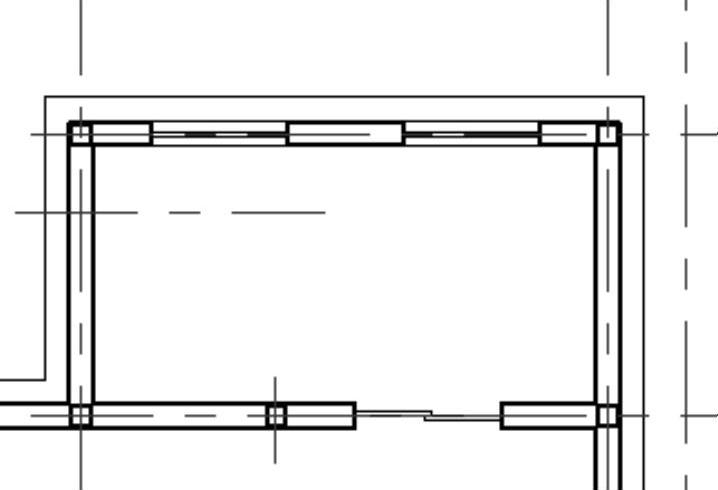

图7-58 放置组合窗-三层四列(两侧平开)窗


图7-59 “载入族”对话框(2)

6)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter07-95.jpg,打开“类型属性”对话框,设置“粗略高度”为“1700”,“粗略宽度”为“1600”,如图7-60所示,其他采用默认设置,单击“确定”按钮。

7)在“属性”选项板中设置“底高度”为“900”,其他采用默认设置,如图7-61所示。

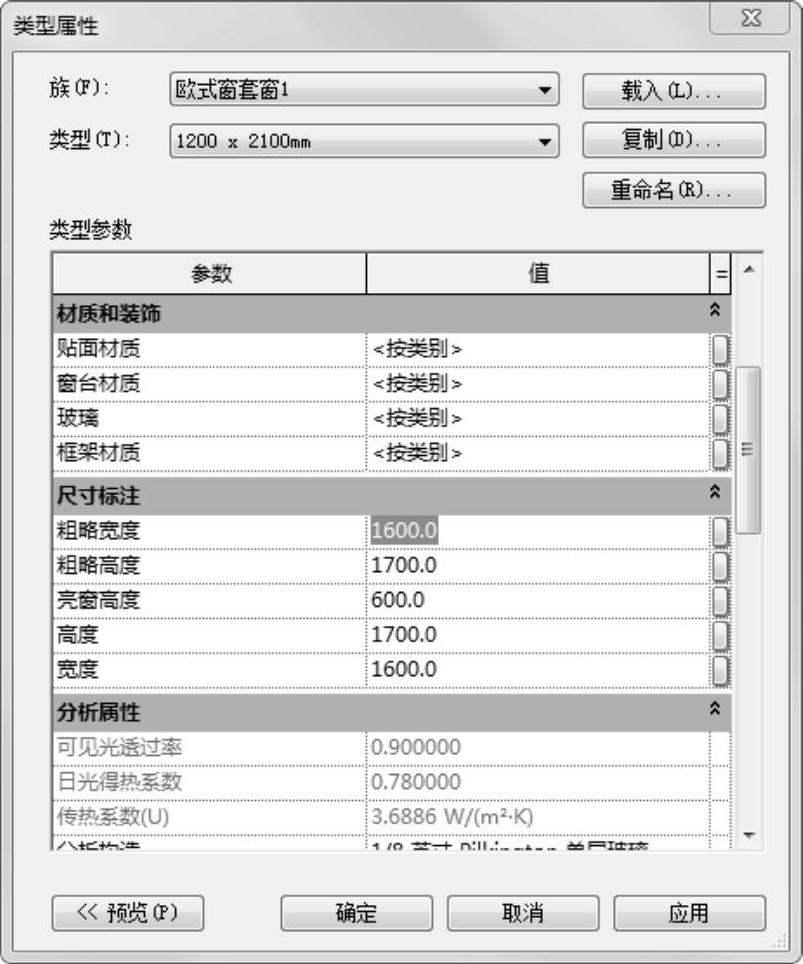

图7-60 “类型属性”对话框(2)

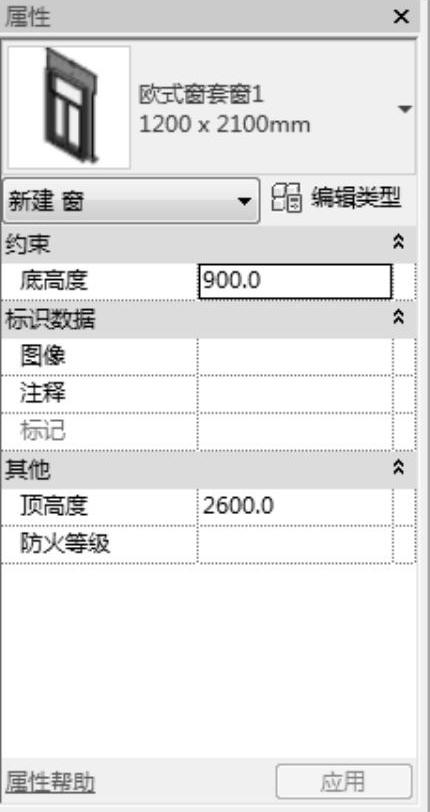

图7-61 “属性”选项板(2)

8)将窗户放置到图7-62所示的位置,并修改临时尺寸值。

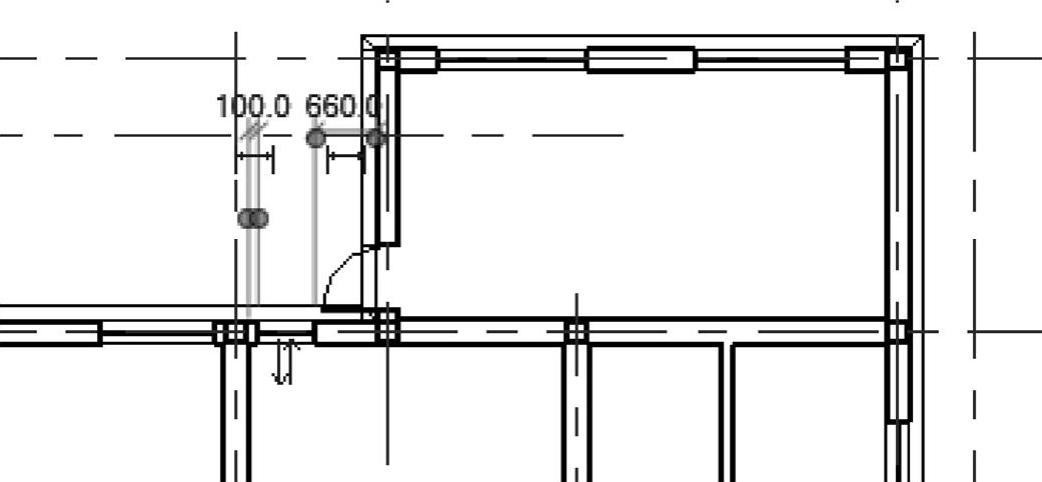

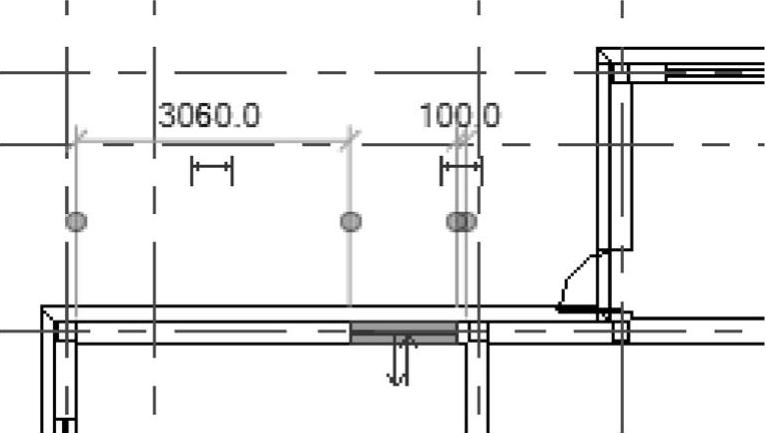

图7-62 放置欧式窗套窗(1)

9)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter07-99.jpg,打开“类型属性”对话框,新建“1200×2100mm2”类型,设置“粗略高度”为“1700”,“粗略宽度”为“1400”,如图7-63所示,其他采用默认设置,单击“确定”按钮。

10)在“属性”选项板中设置“底高度”为“900”,其他采用默认设置。

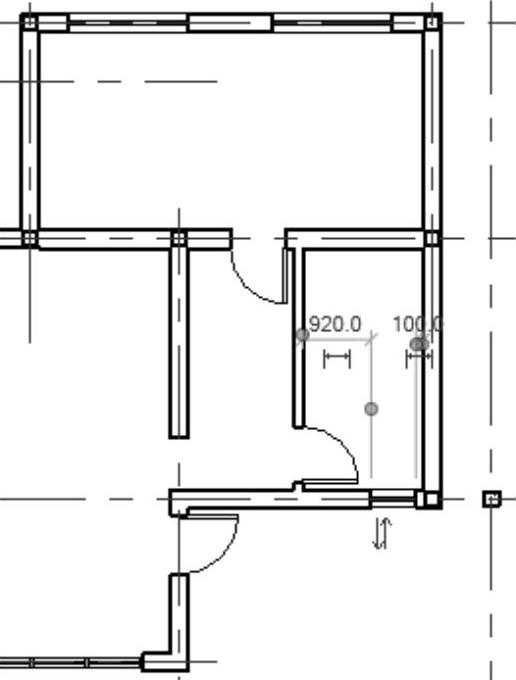

11)将窗户放置到图7-64所示的位置。

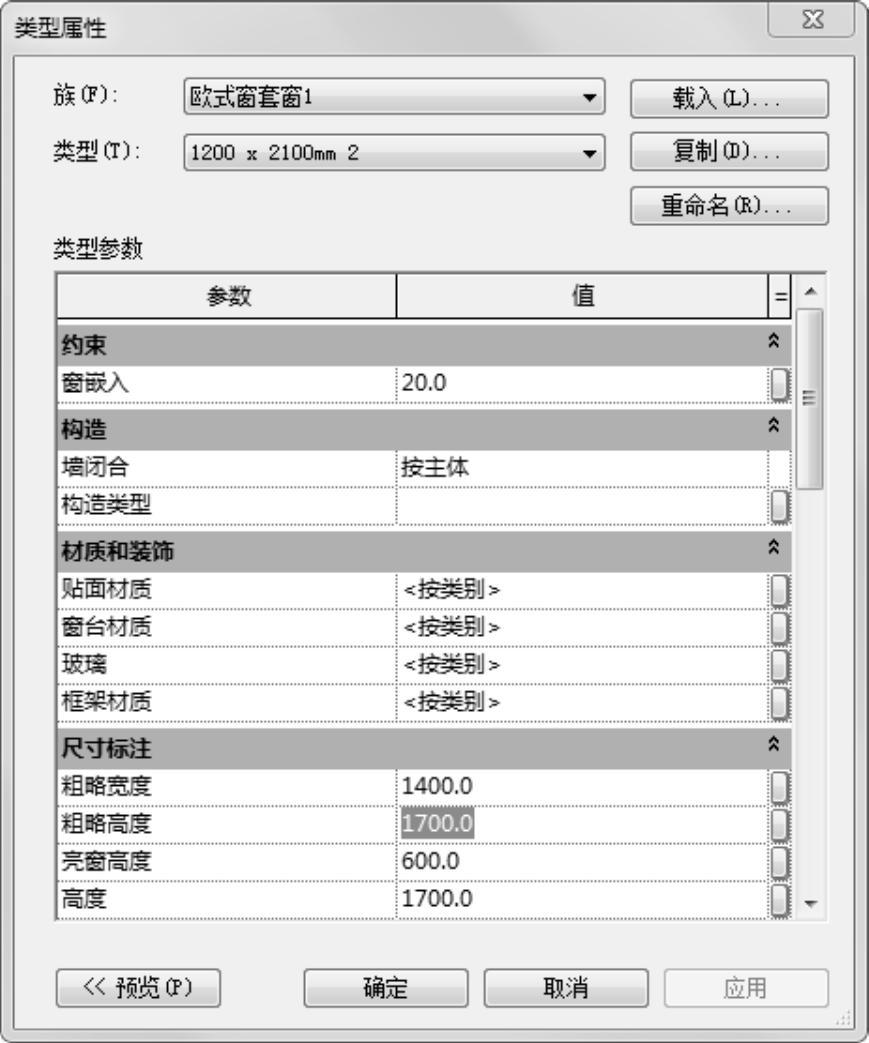

图7-63 “类型属性”对话框(3)


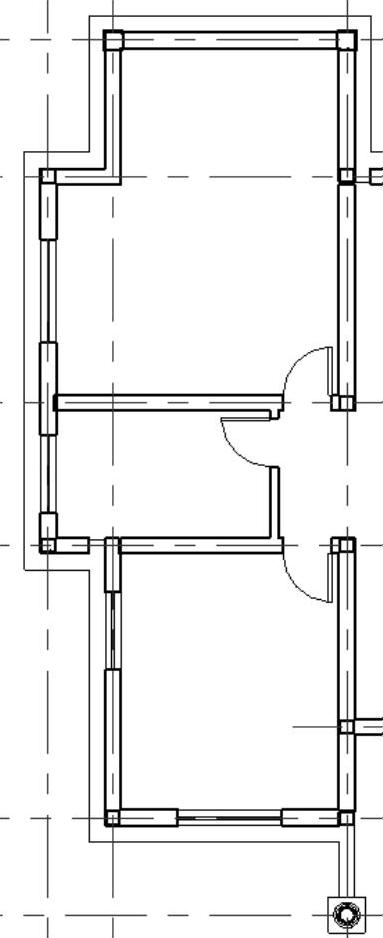

图7-64 放置欧式窗套窗(2)

12)单击“模式”面板中的“载入族”按钮978-7-111-61116-5-Chapter07-102.jpg,打开“载入族”对话框,选择“China”→“建筑”→“窗”→普通窗”→“组合窗”文件夹中的“组合窗-双层单列(固定+推拉).rfa”,如图7-65所示。单击“打开”按钮,载入“组合窗-双层单列(固定+推拉)”族。

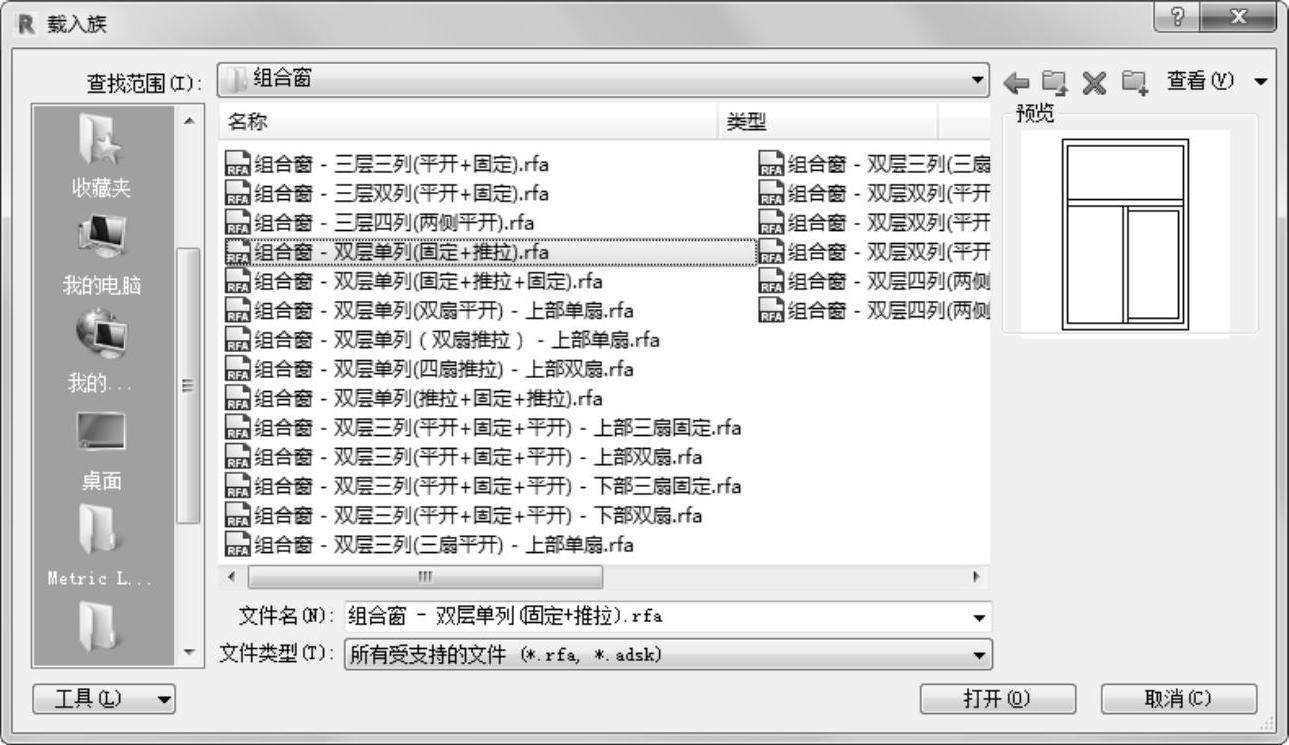

图7-65 “载入族”对话框(3)

13)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter07-104.jpg,打开“类型属性”对话框,设置“粗略高度”为“1700”,“粗略宽度”为“1600”,如图7-66所示,其他采用默认设置,单击“确定”按钮。

14)在“属性”选项板中设置“底高度”为“900”,其他采用默认设置。

15)将窗户放置到图7-67所示的位置。

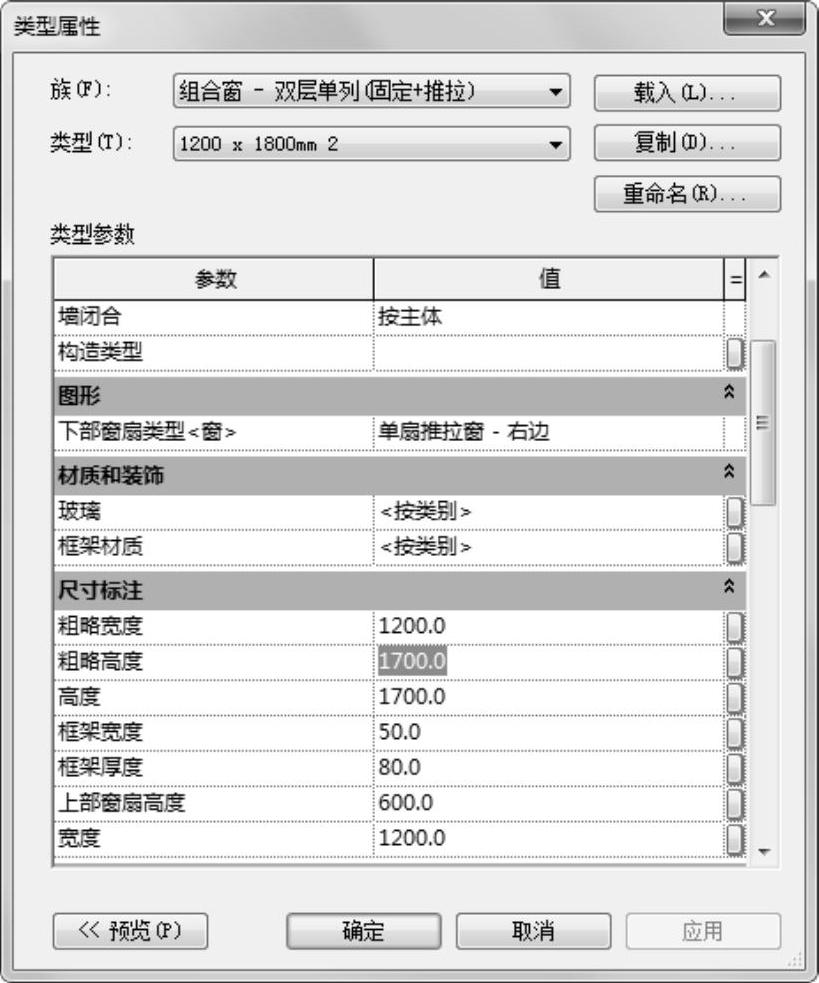

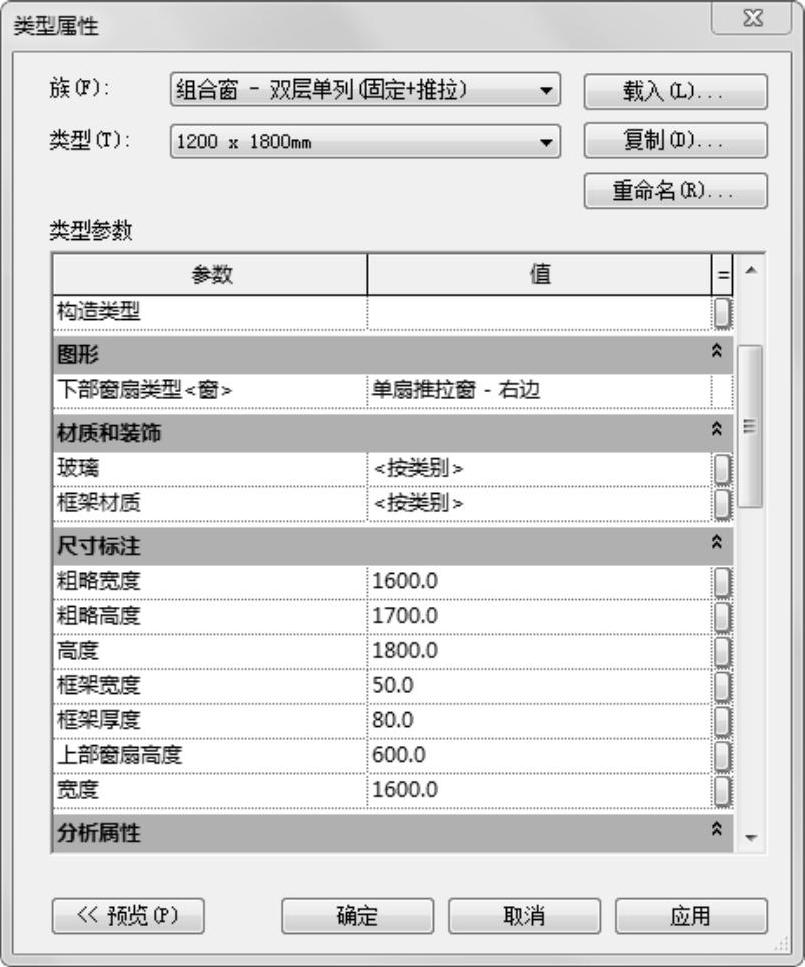

图7-66 “类型属性”对话框(4)

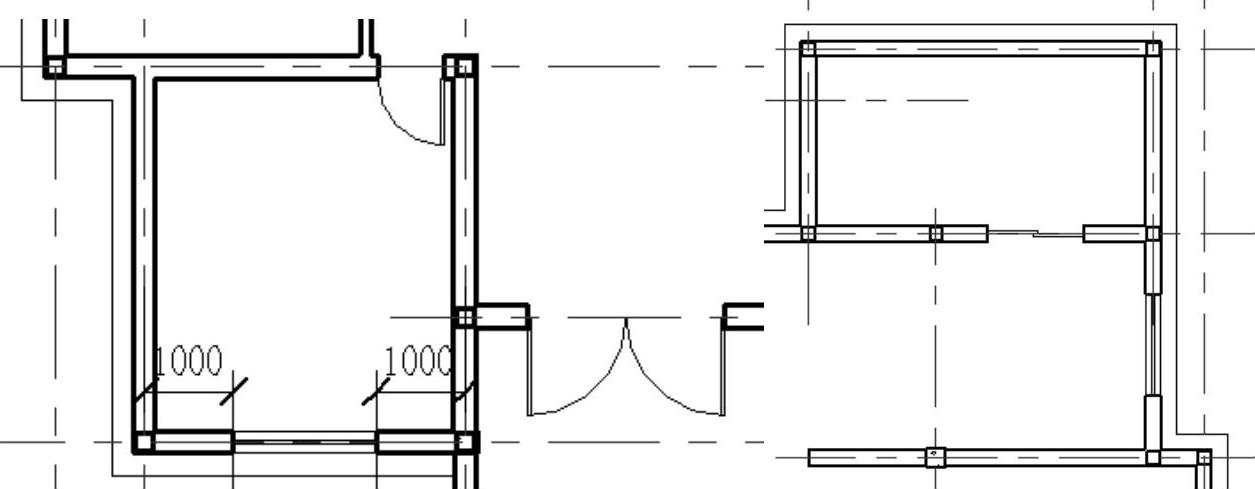

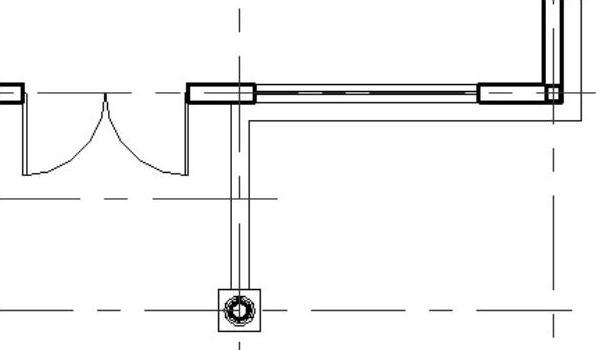

图7-67 放置组合窗-双层单列(固定+推拉)(1)

16)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter07-107.jpg,打开“类型属性”对话框,新建“1200×1800mm2”类型,设置“粗略高度”为“1700”,“粗略宽度”为“1200”,如图7-68所示,其他采用默认设置,单击“确定”按钮。

17)在“属性”选项板中设置“底高度”为“900”,其他采用默认设置。

18)将窗户放置到图7-69所示的位置。


图7-68 “类型属性”对话框(5)


图7-69 放置组合窗-双层单列(固定+推拉)(2)

2.创建第二、三层窗(www.daowen.com)

1)将视图切换至西立面图

2)单击“修改”选项卡“修改”面板中的“复制”按钮978-7-111-61116-5-Chapter07-110.jpg,按住<Ctrl>键选取一层上的三扇窗户,然后按空格键。

3)在选项栏中勾选“多个”复选框,然后指定起点,向二层和三层复制窗户,然后修改二层窗户离二层标高线的距离为900mm,三层窗户离三层标高线的距离为300mm,结果如图7-70所示。

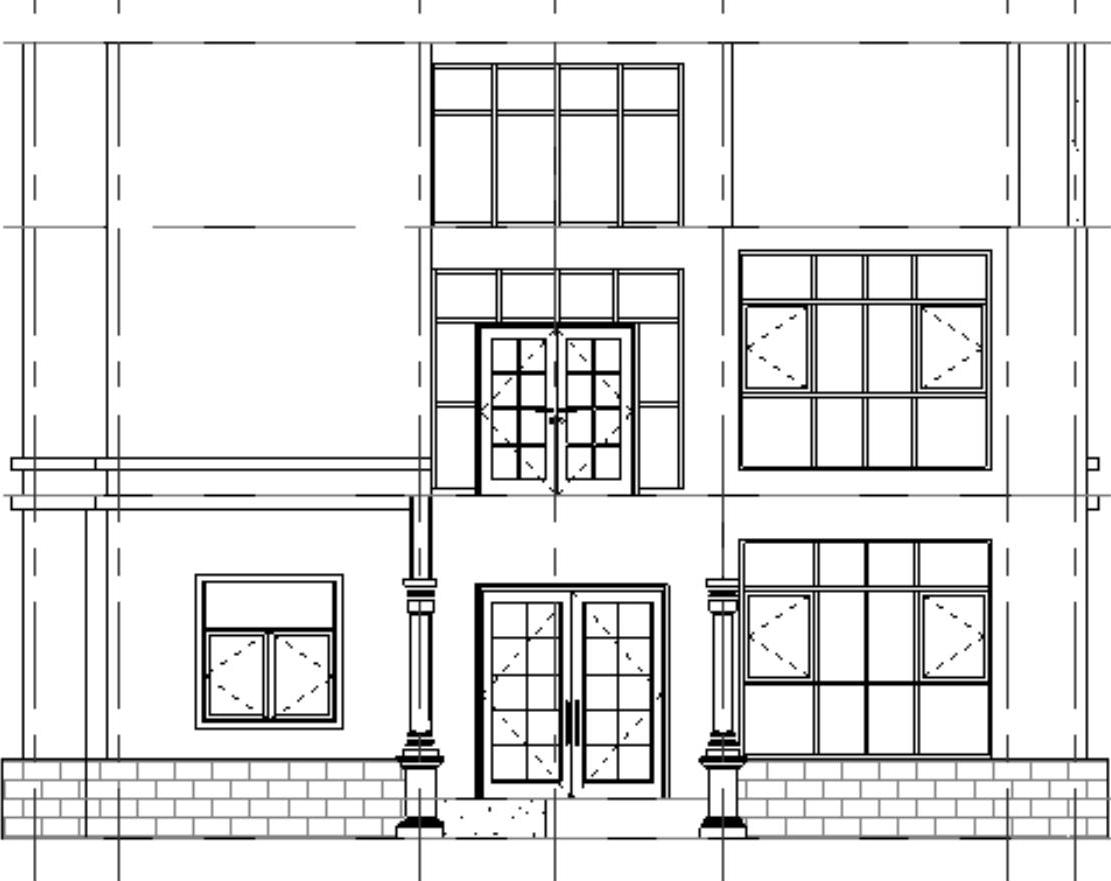

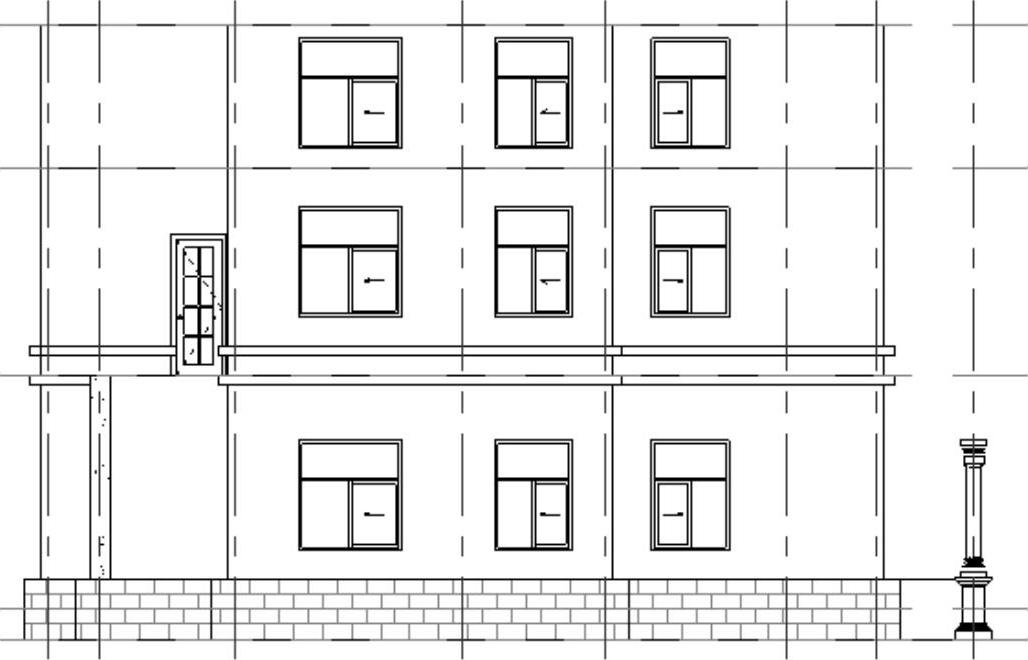

图7-70 创建西立面图上的窗户(1)

4)将视图切换至东立面图。单击“修改”选项卡“修改”面板中的“复制”按钮978-7-111-61116-5-Chapter07-112.jpg,将窗户复制到二层,窗户离二层标高线的距离为900mm,结果如图7-71所示。


图7-71 创建西立面图上的窗户(2)

5)将视图切换至南立面图。单击“修改”选项卡“修改”面板中的“复制”按钮978-7-111-61116-5-Chapter07-114.jpg,将窗户复制到二层,窗户离二层标高线的距离为300mm,结果如图7-72所示。

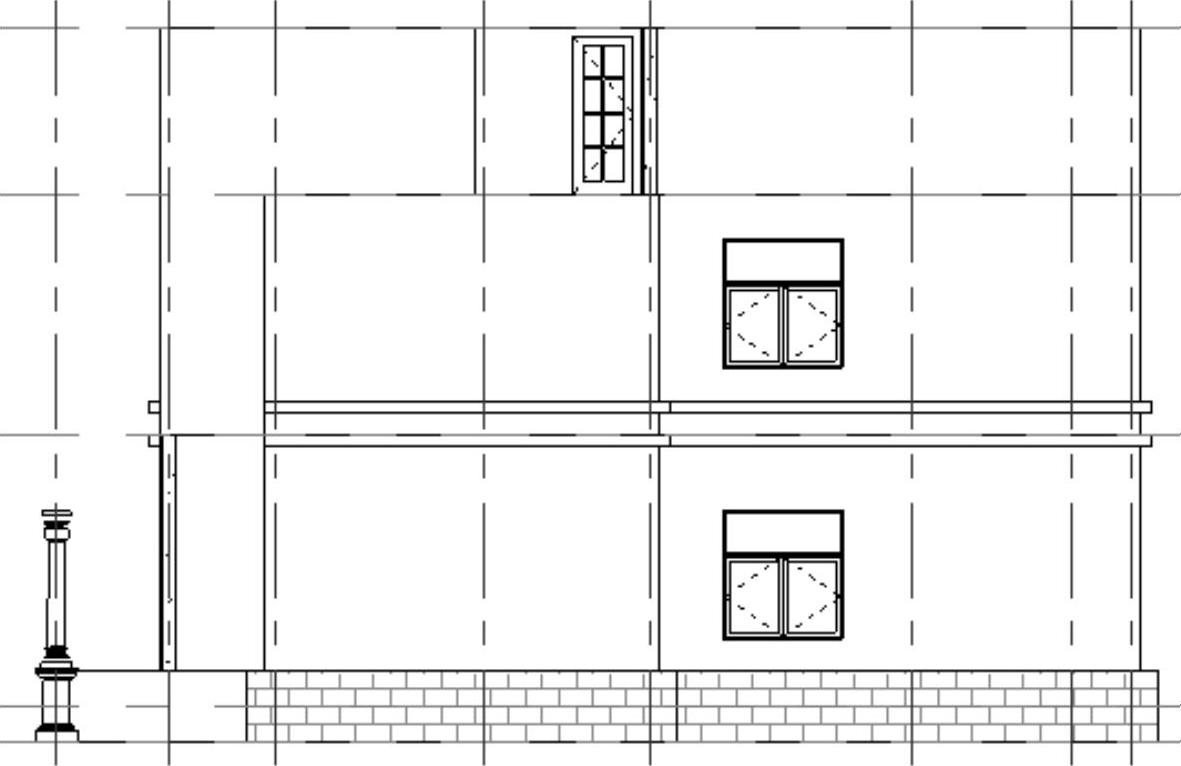

图7-72 创建南立面图上的窗户(3)

6)将视图切换至2F楼层平面。单击“建筑”选项卡“构建”面板中的“窗”按钮978-7-111-61116-5-Chapter07-116.jpg,打开“修改|放置窗”选项卡。单击“模式”面板中的“载入族”按钮978-7-111-61116-5-Chapter07-117.jpg,打开“载入族”对话框,选择“China”→“建筑”→“窗”→装饰窗”→“西式”文件夹中的“弧顶窗1.rfa”,如图7-73所示。单击“打开”按钮,载入“弧顶窗1”族。

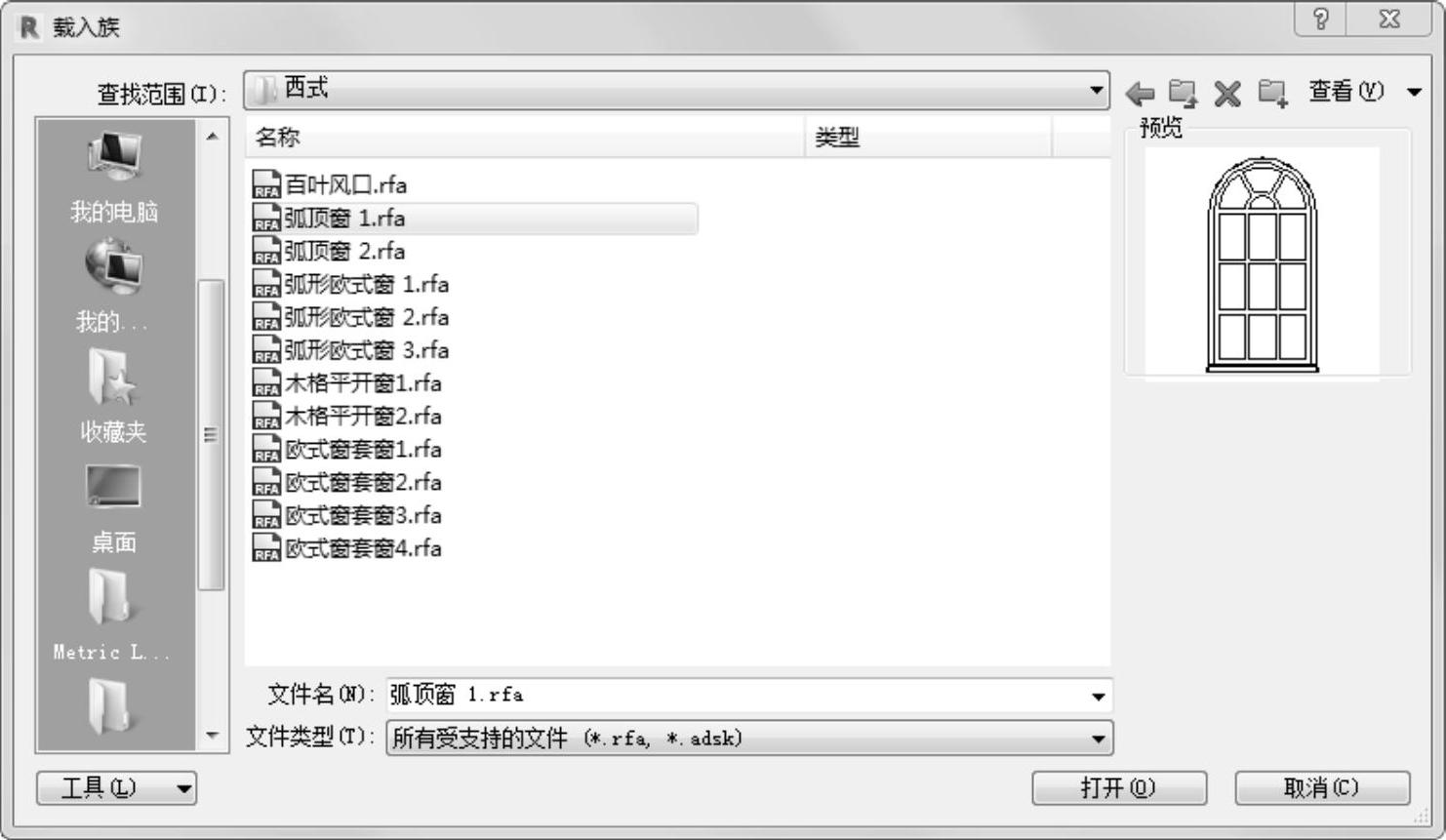

图7-73 “载入族”对话框(4)

7)在“属性”选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter07-119.jpg,打开“类型属性”对话框,设置“粗略高度”为“4700”,“粗略宽度”为“1600”,如图7-74所示,其他采用默认设置,单击“确定”按钮。

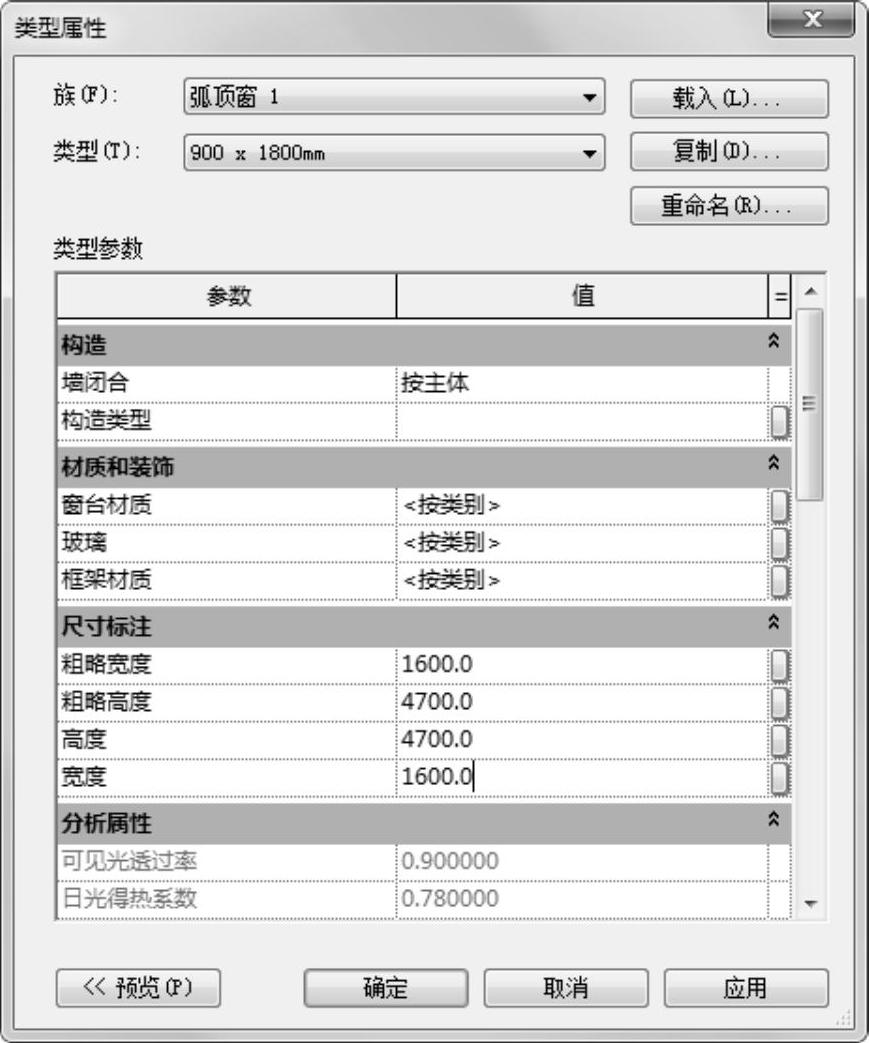

图7-74 “类型属性”对话框(6)

8)在“属性”选项板中设置“底高度”为“900”,其他采用默认设置。

9)将窗户放置到图7-75所示的位置。


图7-75 放置弧顶窗

10)在“属性”选项板中选择“组合窗-双层单列(固定+推拉)1200×1800mm”类型,单击“编辑类型”按钮978-7-111-61116-5-Chapter07-122.jpg,打开“类型属性”对话框,新建“1200×1800mm3”类型,设置“粗略高度”为“1700”,“粗略宽度”为“1200”,如图7-76所示,其他采用默认设置,单击“确定”按钮。

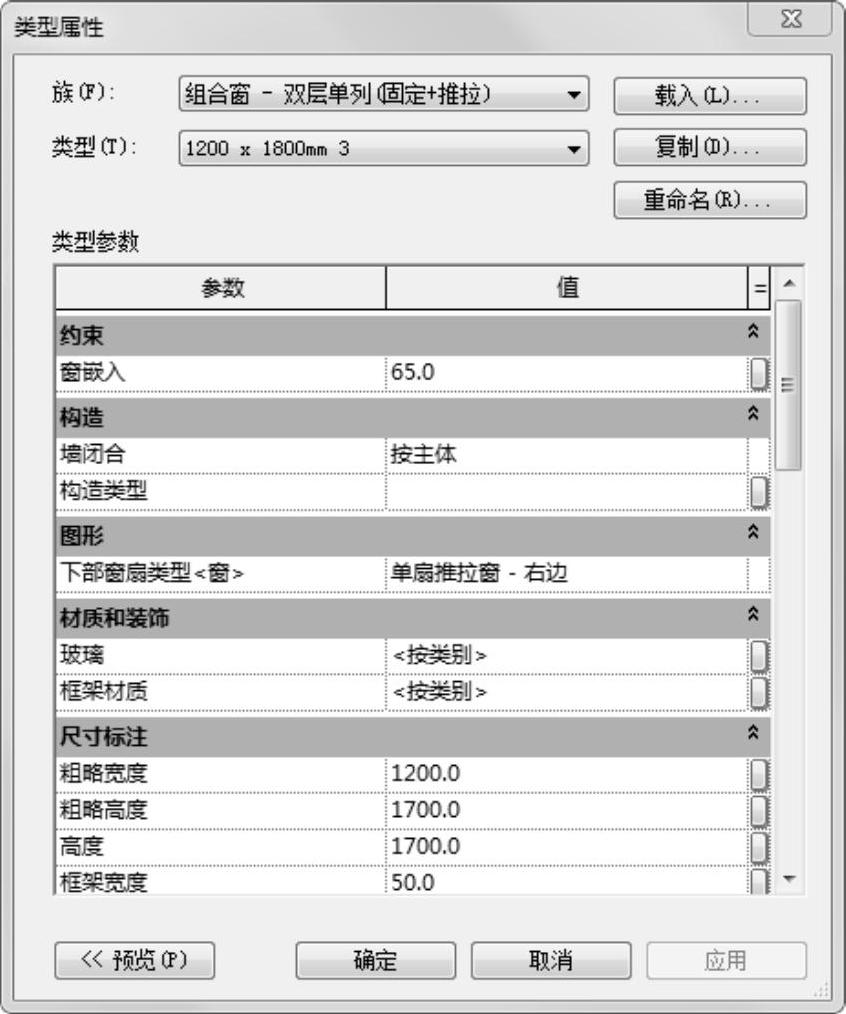

图7-76 “类型属性”对话框(7)

11)在“属性”选项板中设置“底高度”为“900”,其他采用默认设置。

12)将窗户放置到图7-77所示的位置。


图7-77 放置组合窗-双层单列(固定+推拉)(3)

13)单击“建筑”选项卡“构建”面板中的“窗”按钮978-7-111-61116-5-Chapter07-125.jpg,打开“修改|放置窗”选项卡。单击“模式”面板中的“载入族”按钮978-7-111-61116-5-Chapter07-126.jpg,打开“载入族”对话框,选择“China”→“建筑”→“窗”→“普通窗”→“固定窗”文件夹中的“固定窗.rfa”,如图7-78所示。单击“打开”按钮,载入“固定窗”族。

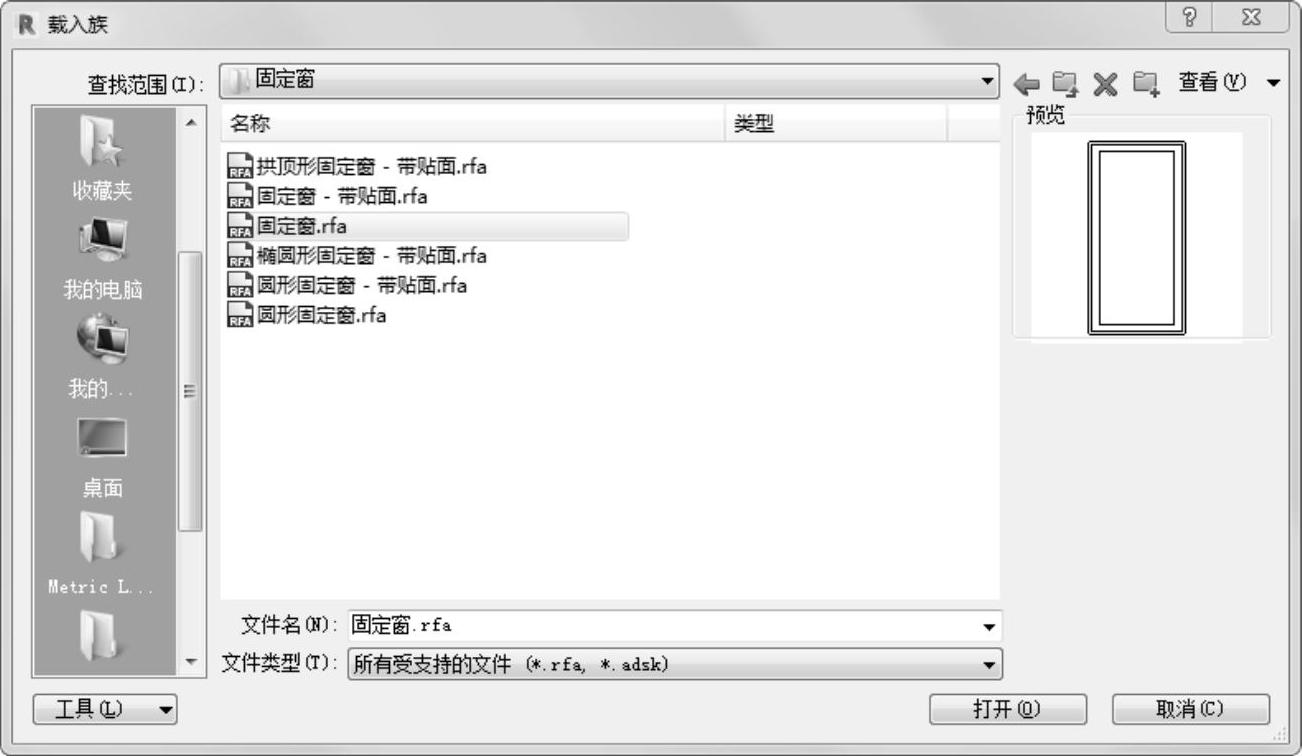

图7-78 “载入族”对话框(5)

14)在“属性”选项板中选择“固定窗600×1200mm”类型,设置“底高度”为“900”,其他采用默认设置。

15)将窗户放置到图7-79所示的位置。


图7-79 放置固定窗

16)将视图切换至北立面图。单击“修改”选项卡“修改”面板中的“复制”按钮978-7-111-61116-5-Chapter07-129.jpg,将推拉窗和固定窗复制到三层,窗户离三层标高线的距离为300mm,结果如图7-80所示。

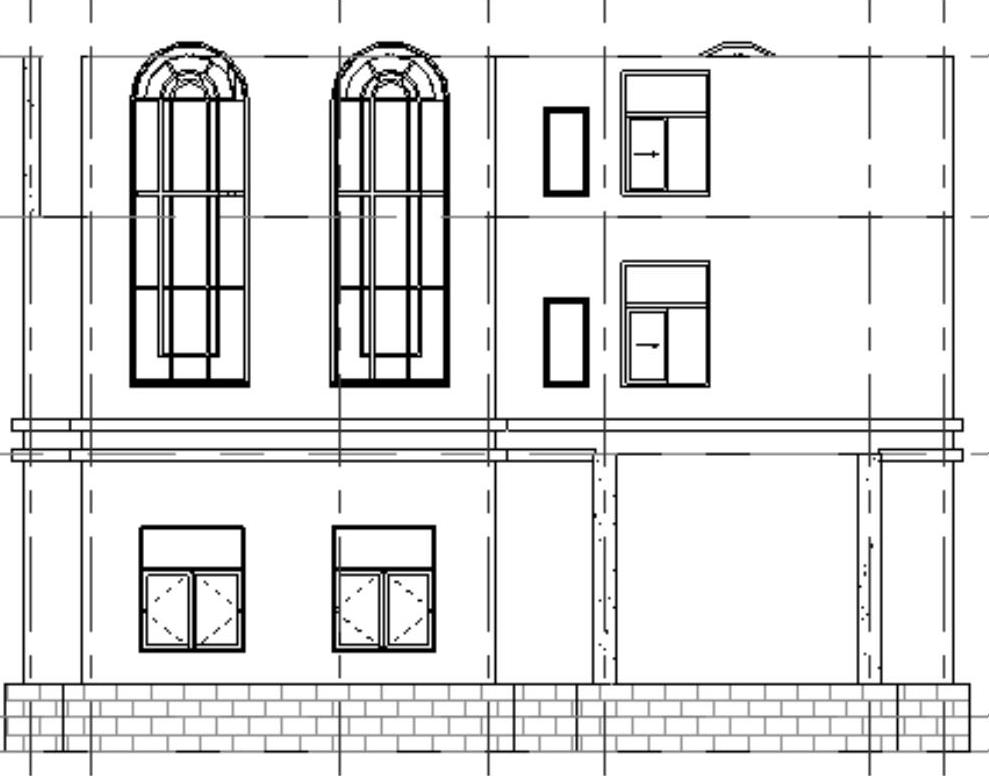

图7-80 创建北立面图上的窗户(4)

17)将视图切换到3F楼层平面图

18)单击“建筑”选项卡“构建”面板中的“窗”按钮978-7-111-61116-5-Chapter07-131.jpg,打开“修改|放置窗”选项卡。单击“模式”面板中的“载入族”按钮978-7-111-61116-5-Chapter07-132.jpg,打开“载入族”对话框,选择“China”→“建筑”→“窗”→“普通窗”→“推拉窗”文件夹中的“上下拉窗1.rfa”,如图7-81所示。单击“打开”按钮,载入“上下拉窗1”族。


图7-81 “载入族”对话框(6)

19)在“属性”选项板中选择“上下拉窗600×1200mm”类型,设置“底高度”为“600”,其他采用默认设置。

20)将窗户放置到图7-82所示的位置。

21)至此窗户创建完毕,将视图切换至三维视图,观察模型,如图7-83所示。


图7-82 放置上下拉窗

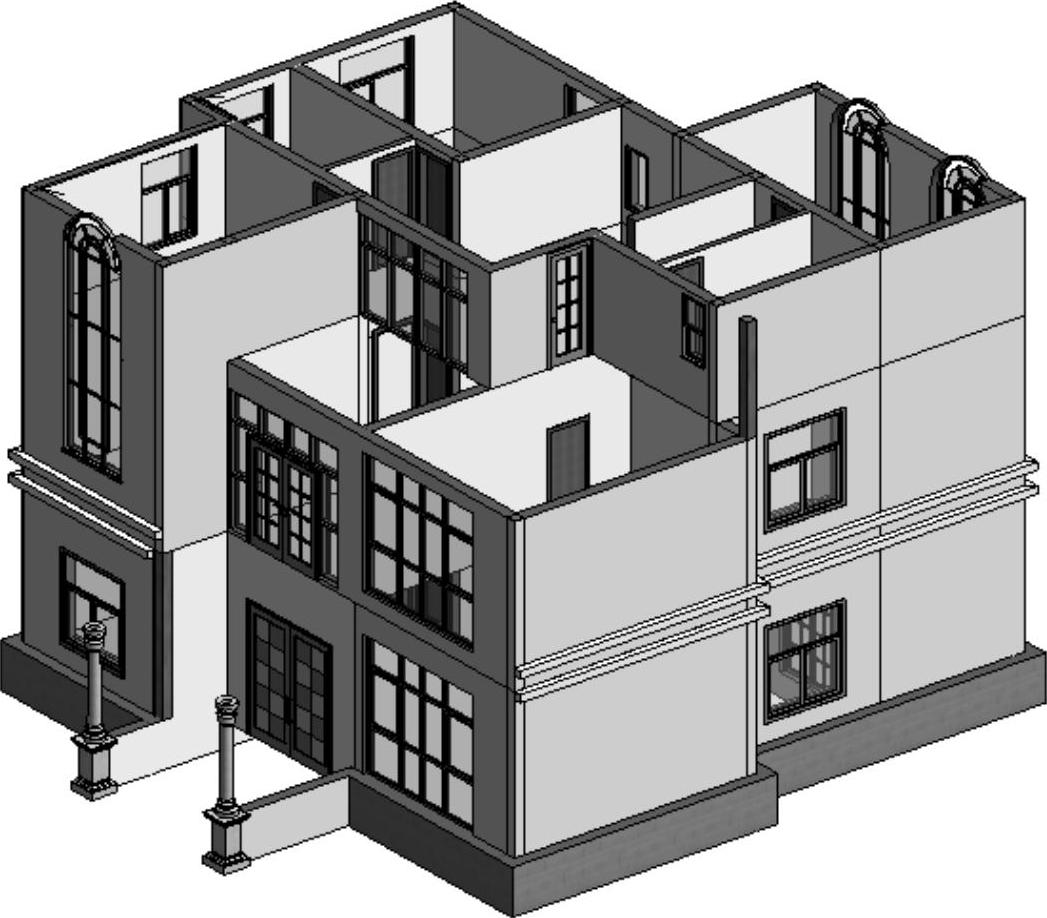

图7-83 三维模型
