选择要添加的门类型，然后指定门在墙上的位置。Revit将自动剪切洞口并放置门。

具体绘制步骤如下。

1）打开6.1.1节绘制的墙体文件，单击“建筑”选项卡“构建”面板中的“门”按钮，打开图7-1所示的“修改|放置门”选项卡。

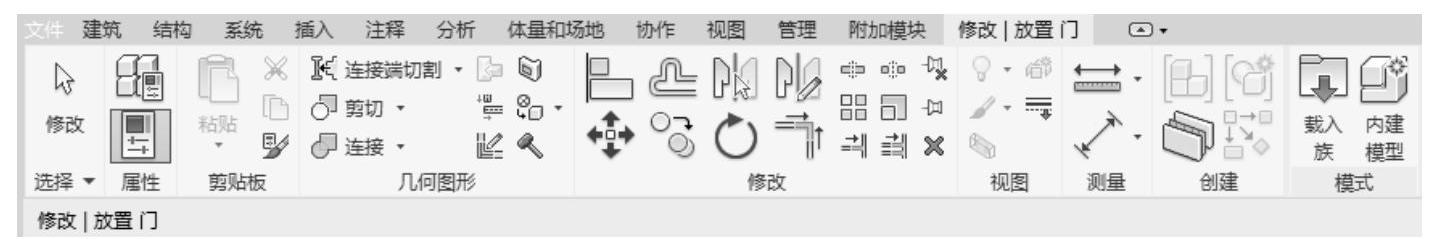

图7-1 “修改|放置门”选项卡

2）在“属性”选项板中选择门类型，系统默认的只有“单扇-与墙齐”类型，如图7-2所示。

➢ 底高度：设置相对于放置比例的标高的底高度。

➢ 框架类型：门框类型。

➢ 框架材质：框架使用的材质。

➢ 完成：应用于框架和门的面层。

➢ 图像：打开“管理图像”对话框，添加图像作为门标记。

➢ 注释：显示输入或从下拉列表框中选择的注释，输入注释后，便可以为同一类别中图元的其他实例选择该注释，无需考虑类型或族。

➢ 标记：用于添加自定义标示的数据。

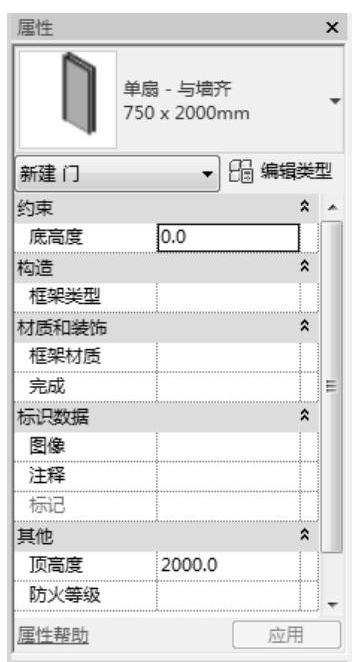

图7-2 “属性”选项板

➢ 创建的阶段：指定创建实例时的阶段。

➢ 拆除的阶段：指定拆除实例时的阶段。

➢ 顶高度：指定相对于放置此实例标高的实例顶高度。修改此值不会修改实例尺寸。

➢ 防火等级：设定当前门的防火等级。

3）需要在入口处添加子母门。单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，选择“China”→“建筑”→“门”→普通门”→“字母门”文件夹中的“子母门.rfa”，如图7-3所示。

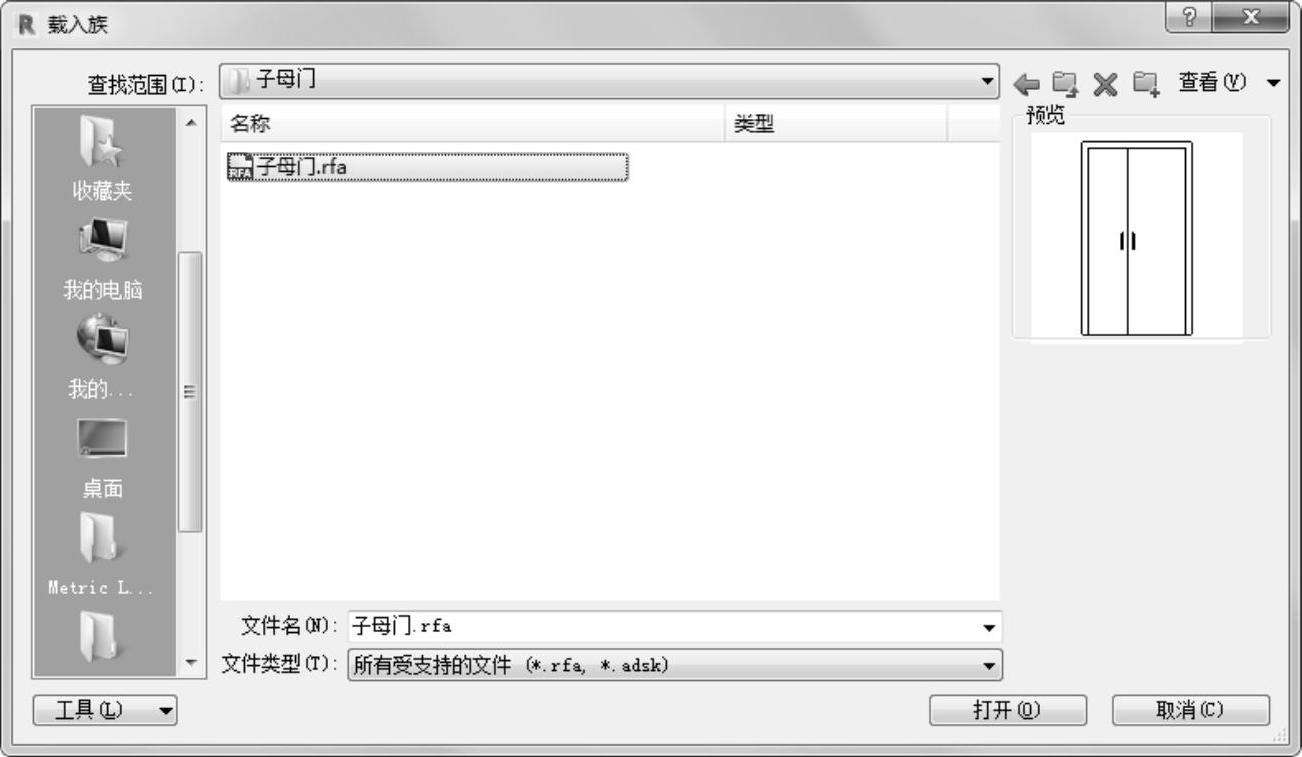

图7-3 “载入族”对话框（1）(www.daowen.com)

4）将光标移到墙上以显示门的预览图像，在平面视图中放置门时，按空格键可将开门方向从左开翻转为右开。默认情况下，临时尺寸标注指示从门中心线到最近垂直墙的中心线的距离，如图7-4所示。

5）单击放置门，Revit将自动剪切洞口并放置门，如图7-5所示。

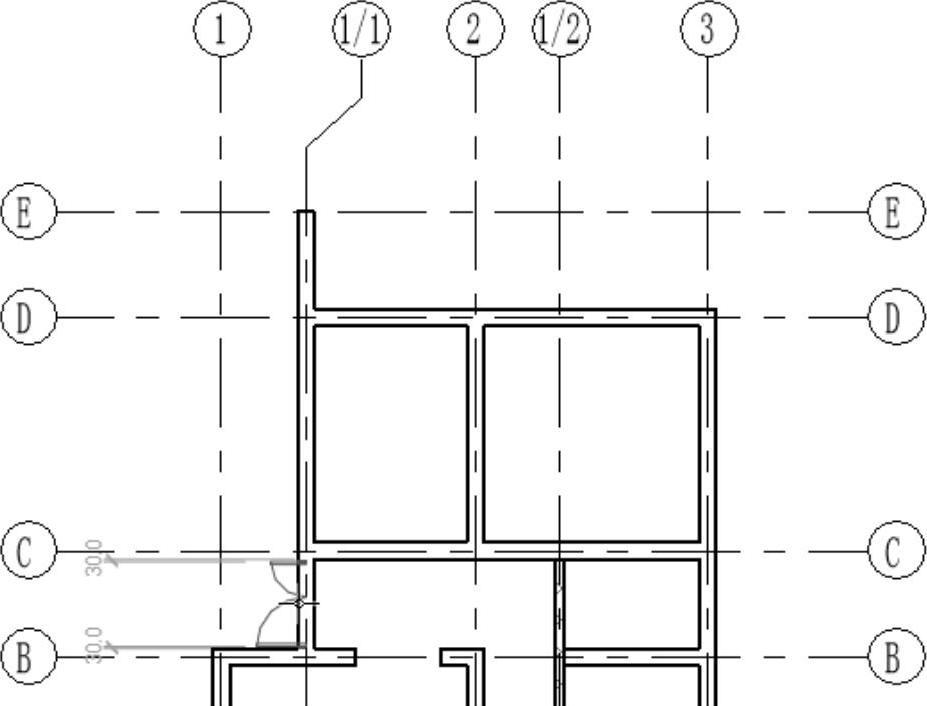

图7-4 预览门图像

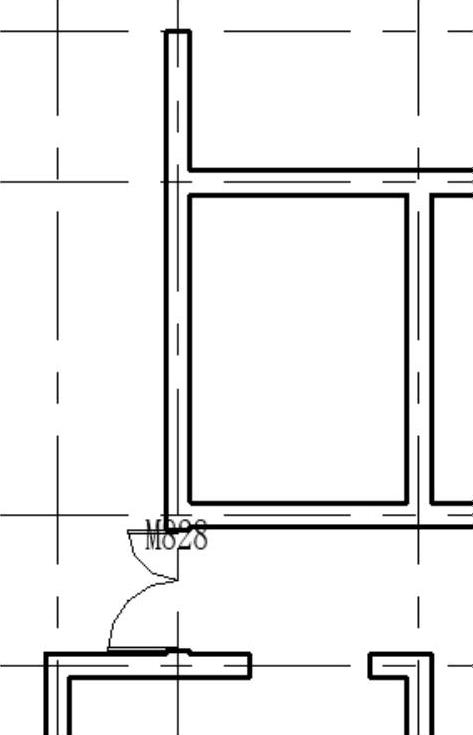

图7-5 放置子母门

6）单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，选择“China”→“建筑”→“门”→普通门”→“推拉门”文件夹中的“双扇推拉门2.rfa”，如图7-6所示。

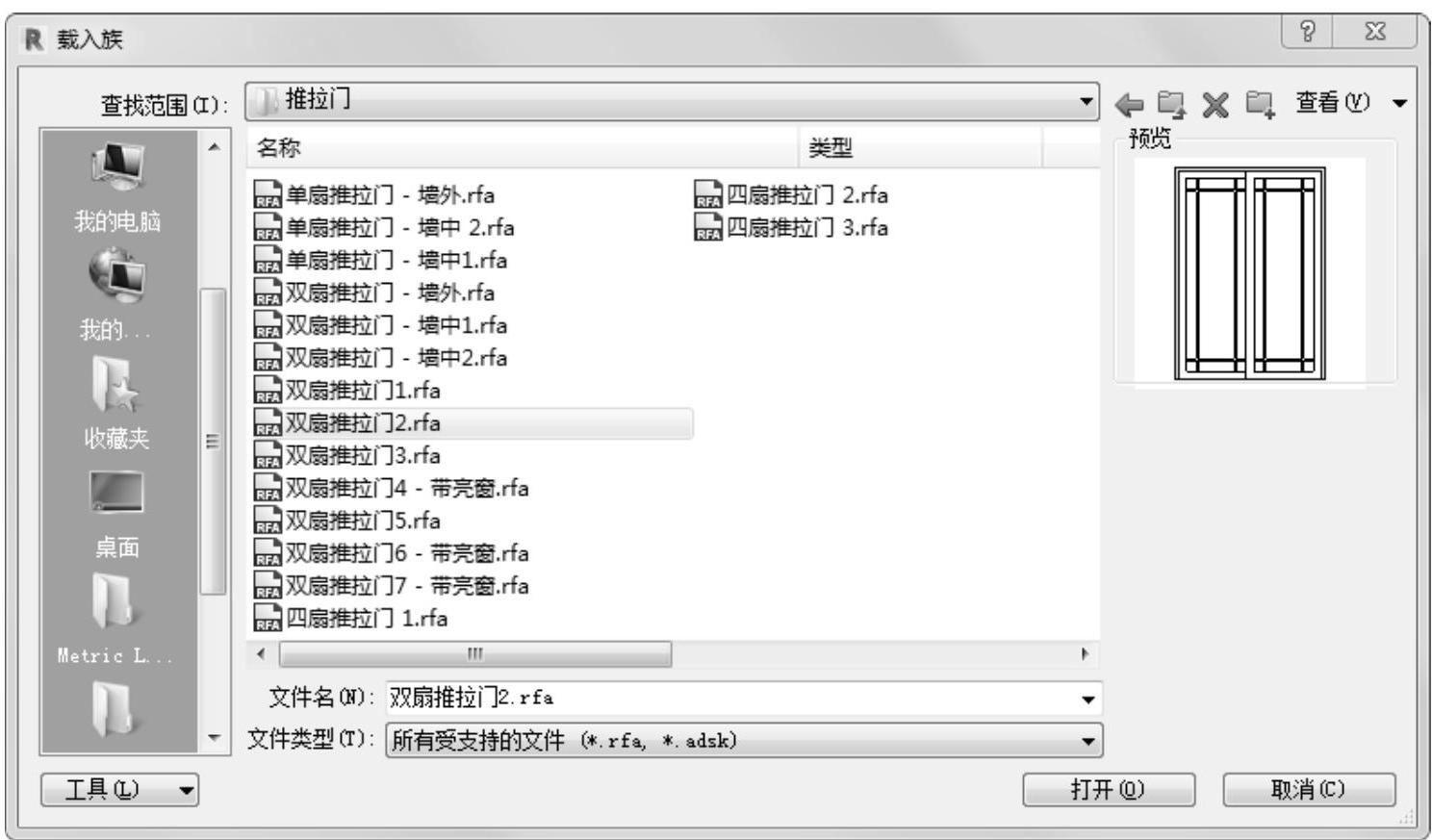

图7-6 “载入族”对话框（2）

7）将光标移到阳台的墙上放置到适当位置，如图7-7所示。

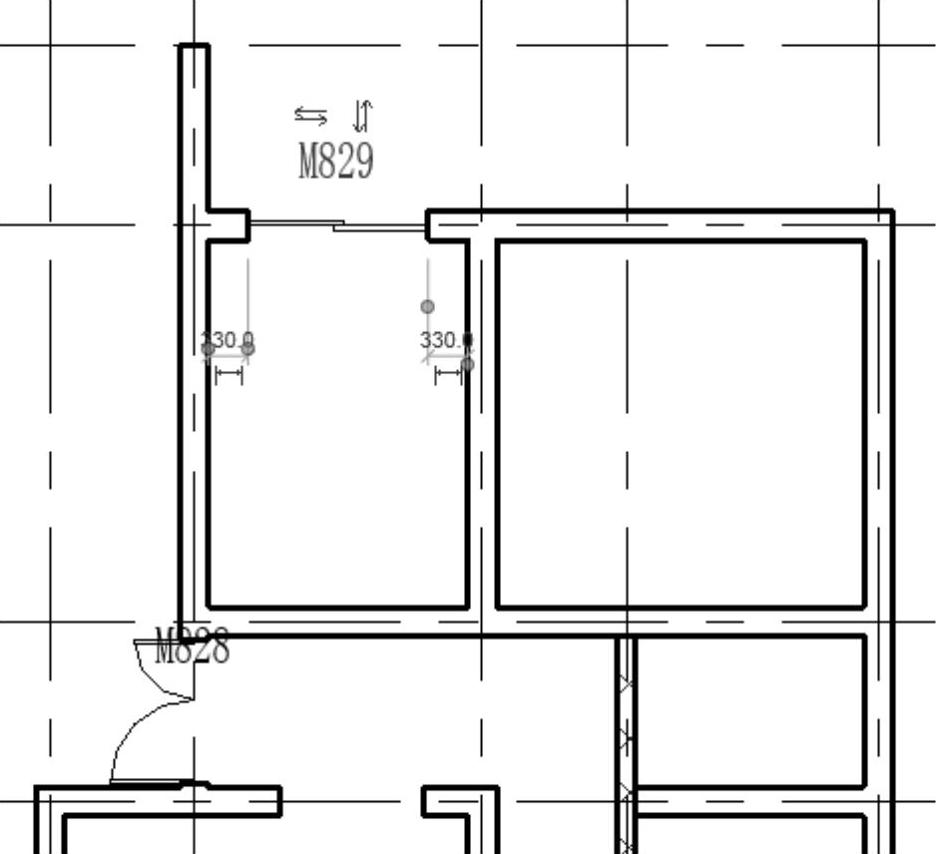

图7-7 放置推拉门

8）在“属性”选项板中选择“单扇-与墙齐750×2000”类型，在厨房、书房、卧室放置门，如图7-8所示。

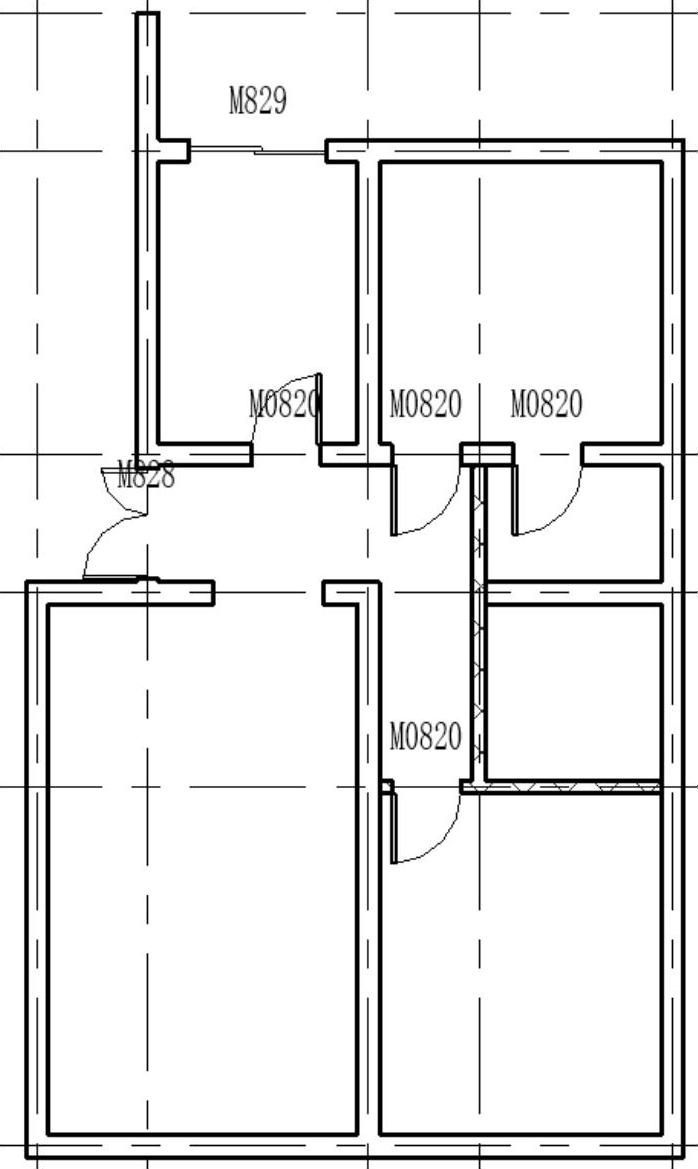

图7-8 放置单扇门

9）单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，选择“China”→“建筑”→“门”→普通门”→“折叠门”文件夹中的“折叠门-2块嵌板.rfa”，如图7-9所示。

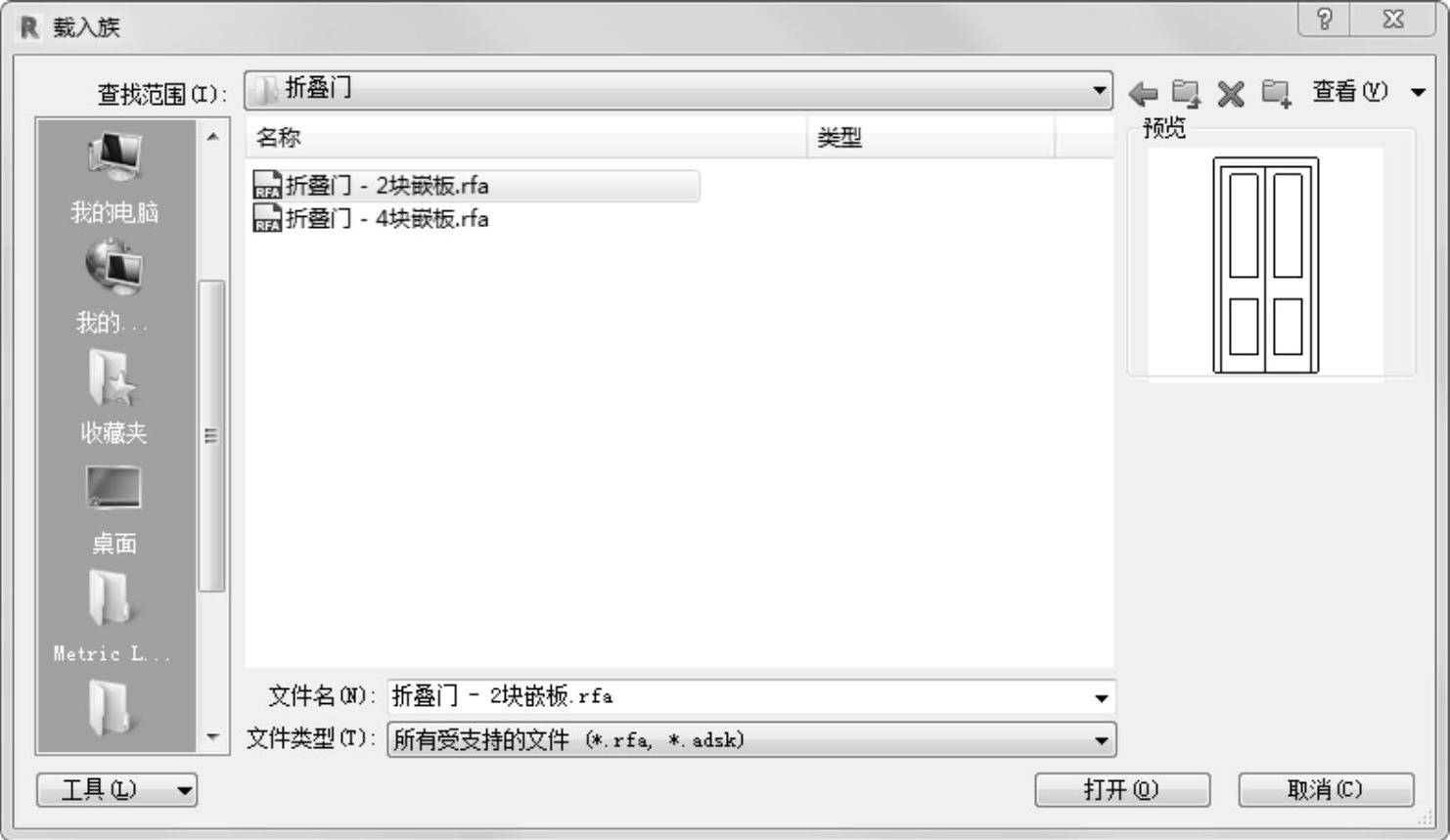

图7-9 “载入族”对话框（3）

10）将折叠门放置到卫生间墙上，如图7-10所示。

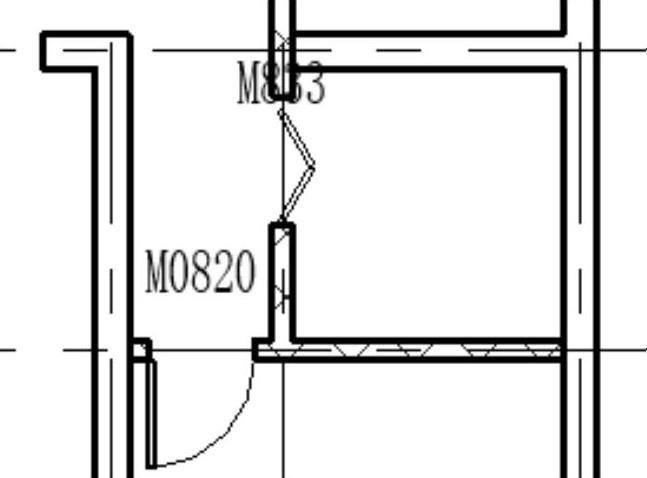

图7-10 放置折叠门
