接6.2.3实例继续创建别墅

1)将视图切换至2F楼层平面图

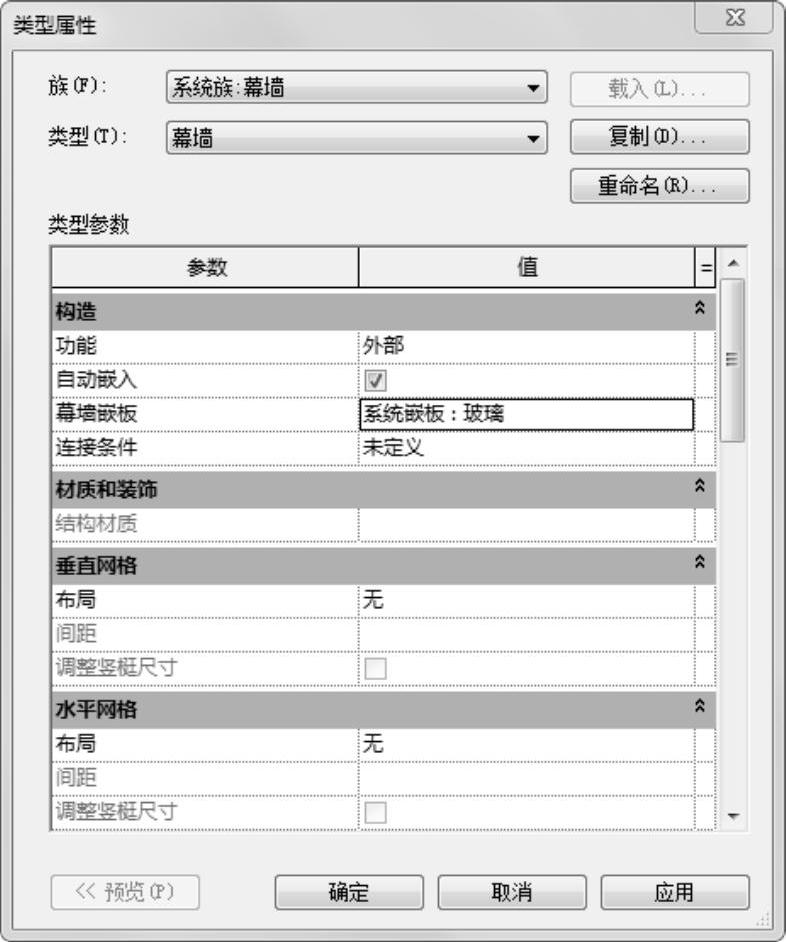

2)单击“建筑选项卡“构建”面板中的“墙”按钮978-7-111-61116-5-Chapter06-152.jpg,在“属性”选项板中选择“幕墙”类型,单击“编辑类型”按钮978-7-111-61116-5-Chapter06-153.jpg,打开“类型属性”对话框,勾选“自动嵌入”复选框,选择“幕墙嵌板”为“系统嵌板:玻璃”,其他采用默认设置,如图6-98所示。连续单击“确定”按钮。

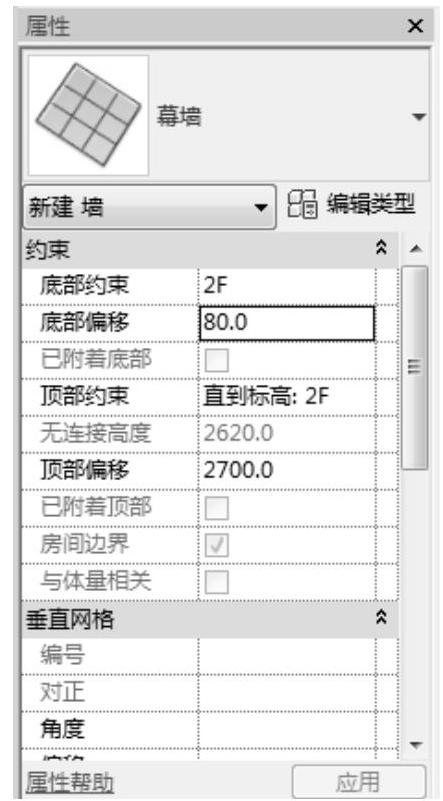

3)在“属性”选项板中设置“底部约束”为“2F”,“底部偏移”为“80”,“顶部约束”为“直到标高:2F”,“顶部偏移”为“2700”,其他采用默认设置,如图6-99所示。


图6-98 设置幕墙参数


图6-99 “属性”选项板

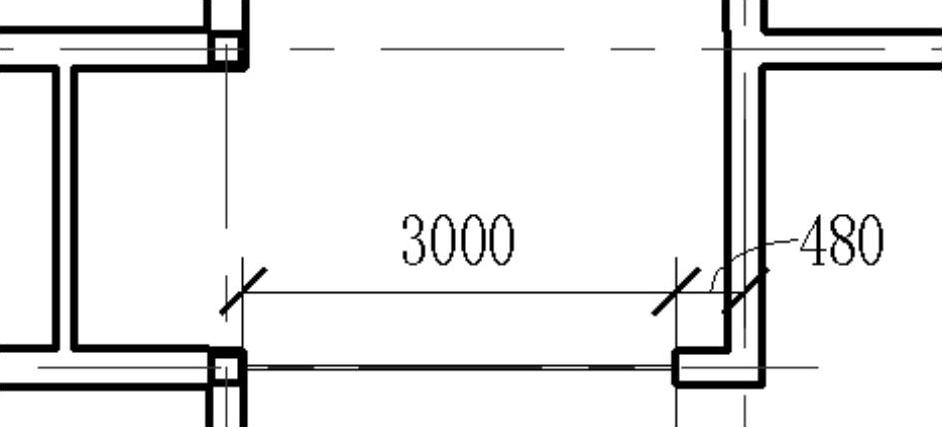

4)在图6-100所示的位置绘制幕墙,并修改临时尺寸。

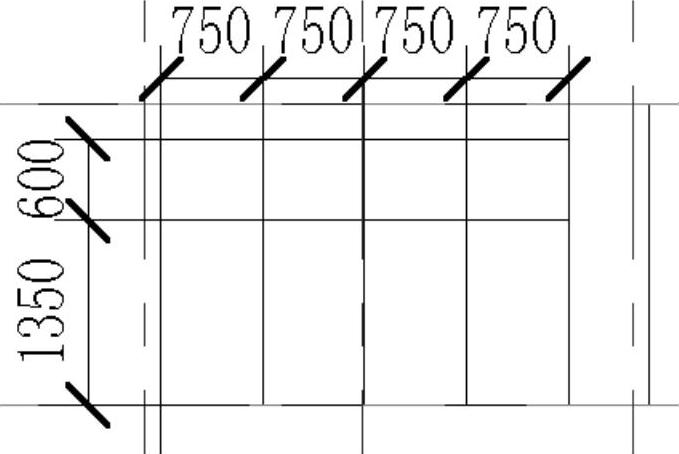

5)将视图切换到南立面图,单击“建筑”选项卡“构建”面板中的“幕墙网格”按钮978-7-111-61116-5-Chapter06-156.jpg,在幕墙上绘制网格线,如图6-101所示。


图6-100 绘制幕墙

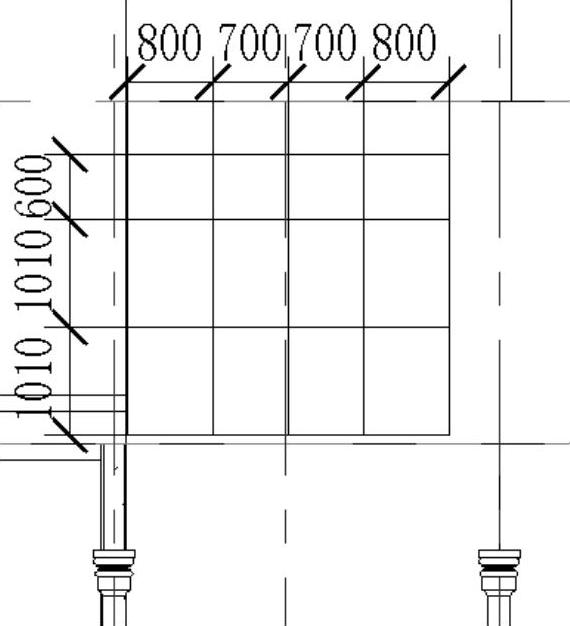

图6-101 绘制网格线

6)单击“建筑”选项卡“构建”面板中的“竖梃”按钮978-7-111-61116-5-Chapter06-159.jpg,在“属性”选项板中选择“矩形竖梃50×150mm”类型,单击“全部网格线”按钮,选取上步绘制的网格线绘制竖梃,如图6-102所示。

7)将视图切换至3F楼层平面图。

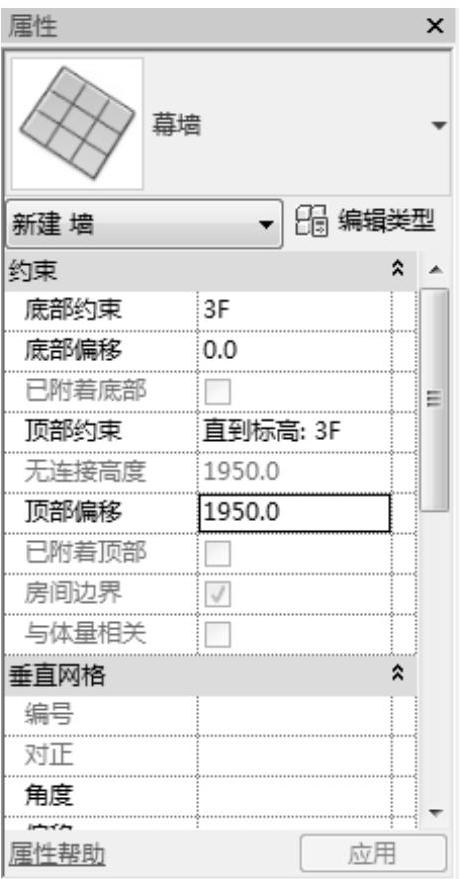

8)单击“建筑”选项卡“构建”面板中的“墙”按钮978-7-111-61116-5-Chapter06-160.jpg,在“属性”选项板中选择“幕墙”类型,设置“底部约束”为“3F”,“底部偏移”为“0”,“顶部约束”为“直到标高:3F”,“顶部偏移”为“1950”,其他采用默认设置,如图6-103所示。(www.daowen.com)

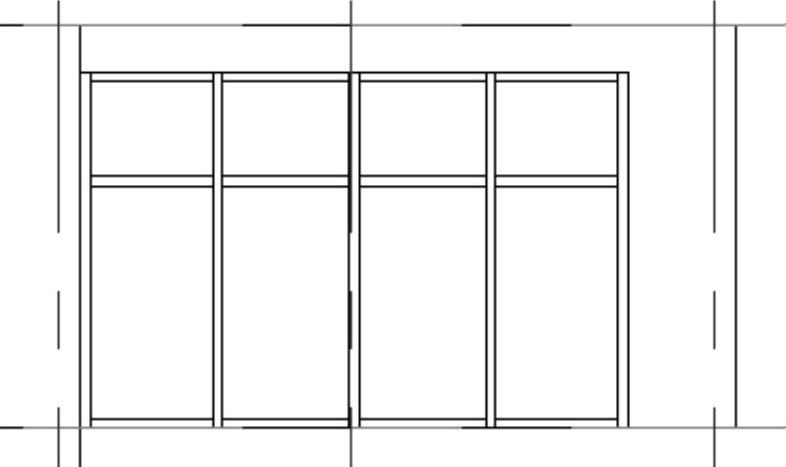

图6-102 绘制竖梃


图6-103 设置参数

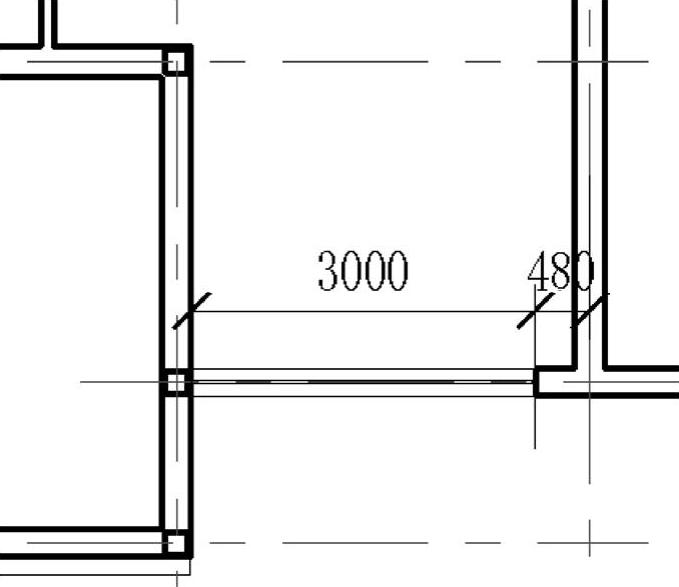

9)在图6-104所示的位置绘制幕墙,并修改临时尺寸。


图6-104 绘制幕墙

10)将视图切换到南立面图,单击“建筑”选项卡“构建”面板中的“幕墙网格”按钮978-7-111-61116-5-Chapter06-164.jpg,在幕墙上绘制网格线,如图6-105所示。

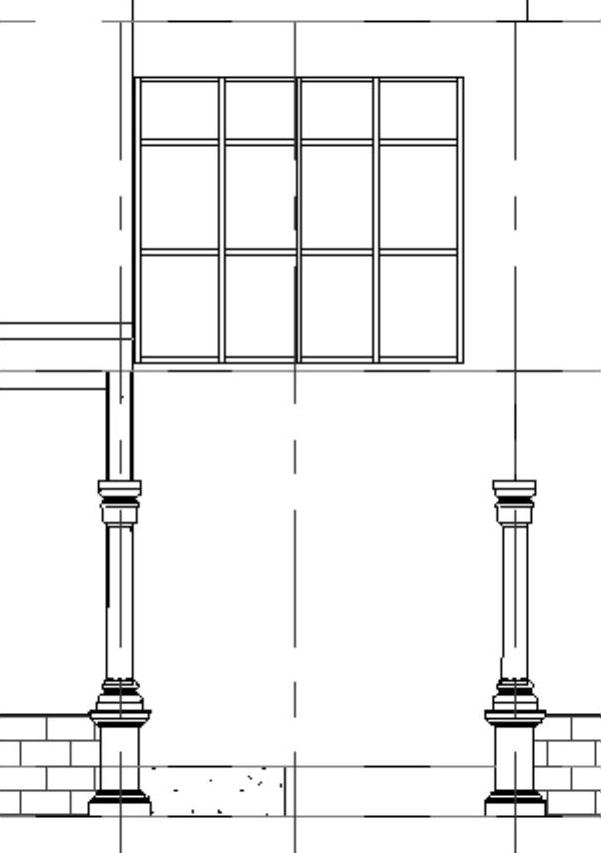

11)单击“建筑”选项卡“构建”面板中的“竖梃”按钮978-7-111-61116-5-Chapter06-165.jpg,在“属性”选项板中选择“矩形竖梃50×150mm”类型,单击“全部网格线”按钮,选取上步绘制的网格线绘制竖梃,如图6-106所示。


图6-105 绘制网格线


图6-106 绘制竖梃

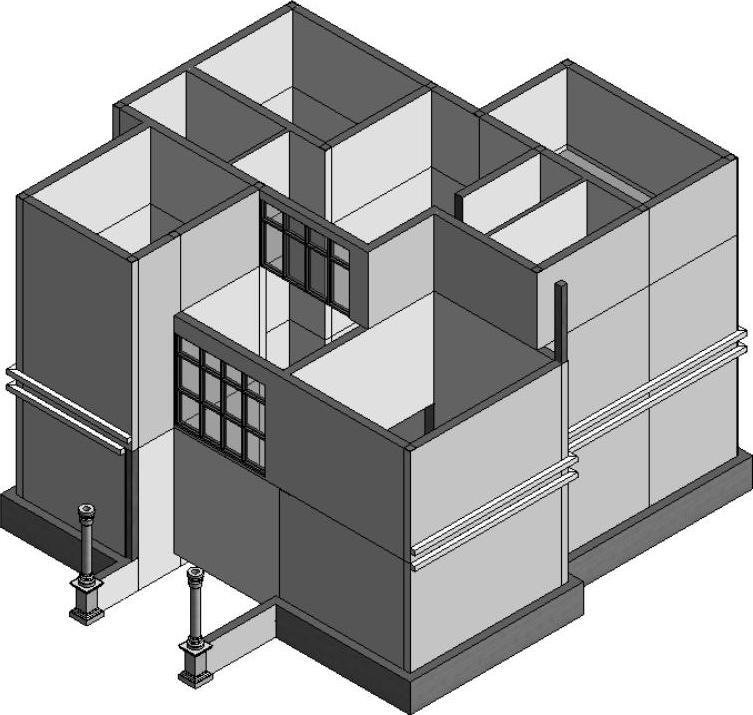

12)将视图切换到三维视图,观察图形,如图6-107所示。


图6-107 观察图形
