Revit2018建筑设计竖梃绘制步骤

幕墙竖梃是幕墙的龙骨,是根据幕墙网格来创建的,如图6-82所示。


图6-82 幕墙竖梃

具体绘制步骤如下。

1)单击“建筑选项卡“构建”面板“竖梃”按钮978-7-111-61116-5-Chapter06-134.jpg,打开“修改|放置竖梃”选项卡,如图6-83所示。

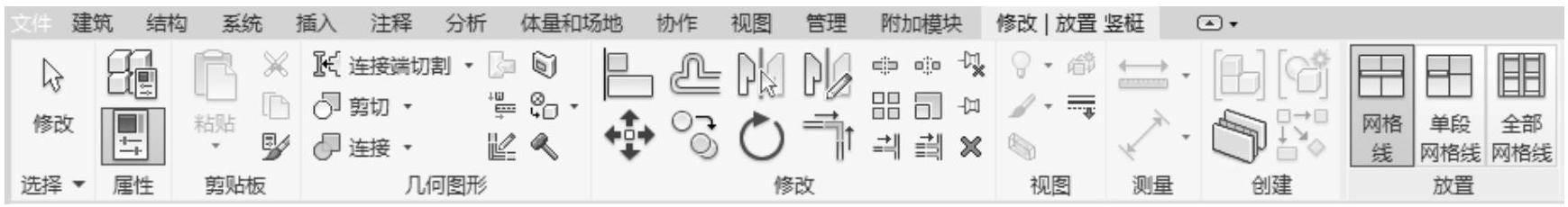

图6-83 “修改|放置竖梃”选项卡

2)在选项卡中选择竖梃的放置方式,包括网格线、单段网格线、全部网格线。这里选择单段网格线放置方式。

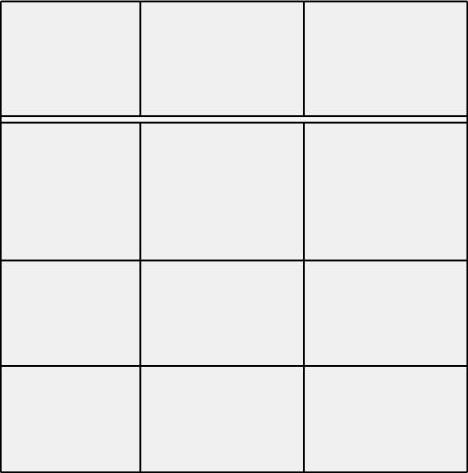

➢ 网格线:创建当前选中的连续的水平或垂直的网格线,从头到尾创建,如图6-84所示。

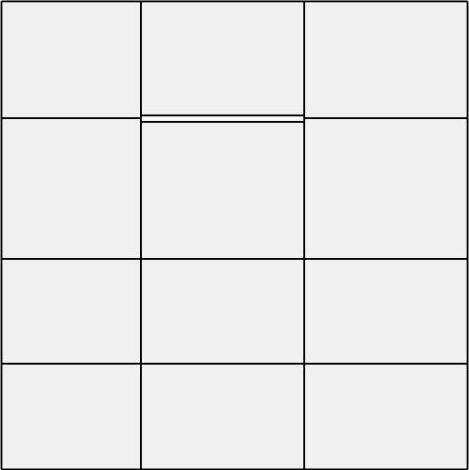

➢ 单段网格线:创建当前网格中所选网格中的一段竖梃,如图6-85所示。


图6-84 网格线竖梃


图6-85 单段网格线竖梃

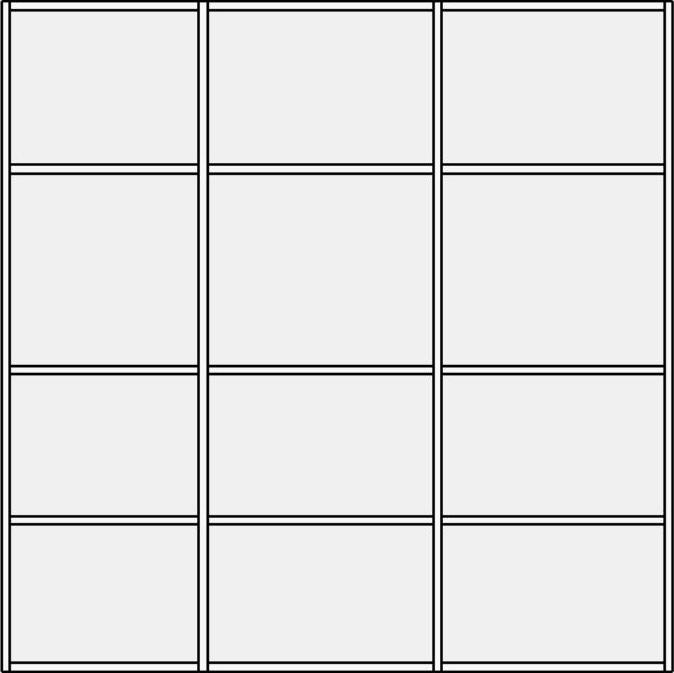

➢全部网格线:创建当前幕墙中所有网格线上的竖梃,如图6-86所示。

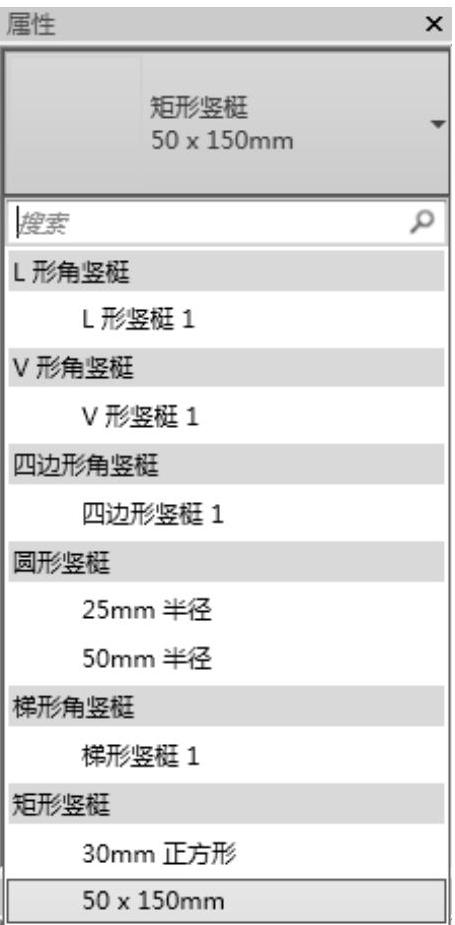

3)在属性选项板的类型下拉列表中选择竖梃类型,如图6-87所示。这里选择矩形竖梃“50×150mm”类型。


图6-86 全部网格线竖梃


图6-87 竖梃类型

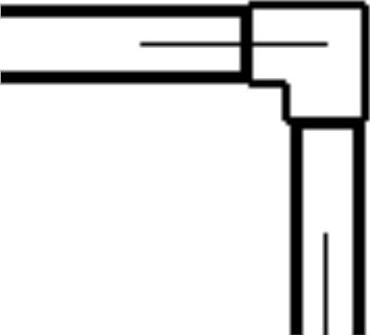

➢L形角竖梃:幕墙嵌板或玻璃斜窗与竖梃的支脚端部相交,如图6-88所示。可以在竖梃的类型属性中指定竖梃支脚的长度和厚度。

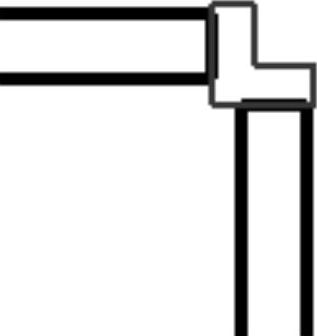

➢V形角竖梃:幕墙嵌板或玻璃斜窗与竖梃的支脚侧边相交,如图6-89所示。可以在竖梃的类型属性中指定竖梃支脚的长度和厚度。

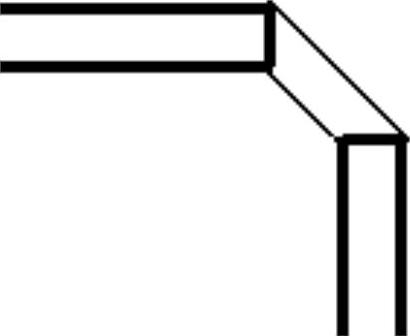

梯形角竖梃:幕墙嵌板或玻璃斜窗与竖梃的侧边相交,如图6-90所示。可以在竖梃的类型属性中指定沿着与嵌板相交的侧边的中心宽度和长度。


图6-88L 形角竖梃


图6-89V 形角竖梃


图6-90 梯形角竖梃

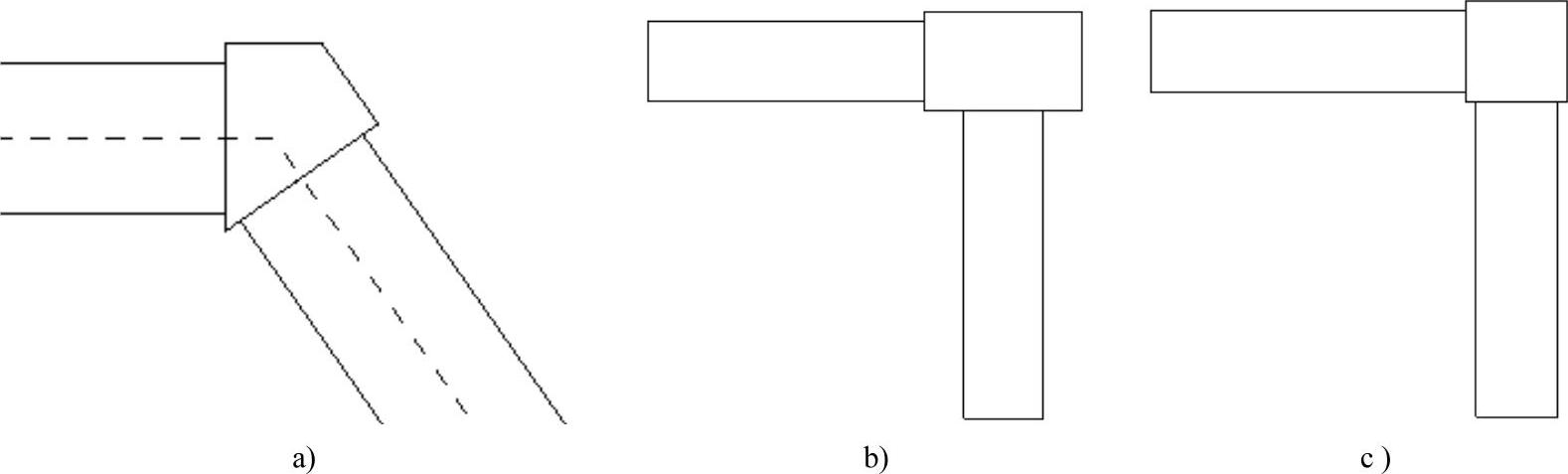

➢ 四边形角竖梃:幕墙嵌板或玻璃斜窗与竖梃的支脚侧边相交。如果两个竖梃部分相等并且连接不是90°,则竖梃会呈现出风筝的形状,如图6-91a所示。如果连接角度为90°并且各部分不相等,则竖梃是矩形的,如图6-91b所示。如果两个部分相等并且连接处是90°,则竖梃是方形的,如图6-91c所示。


图6-91 四边形角竖梃

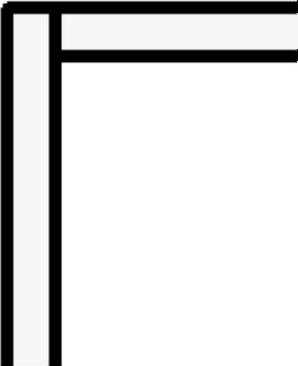

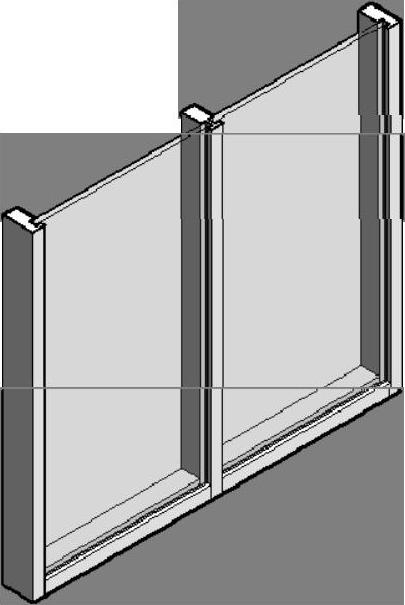

➢ 矩形竖梃:常作为幕墙嵌板之间分隔或幕墙边界,可以通过定义角度、偏移、轮廓、位置和其他属性来创建矩形竖梃,如图6-92所示。

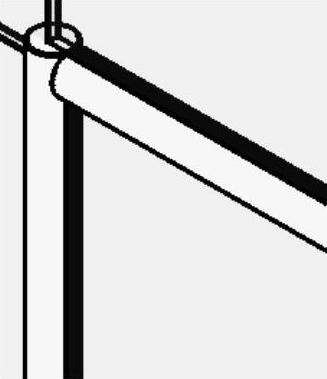

➢ 圆形竖梃:常作为幕墙嵌板之间分隔或幕墙边界,可以通过定义竖梃的半径以及距离幕墙嵌板的偏移来创建圆形竖梃,如图6-93所示。


图6-92 矩形竖梃


图6-93 圆形竖梃

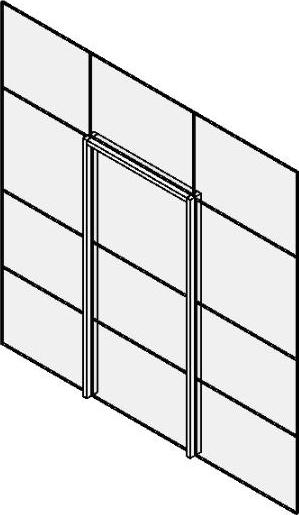

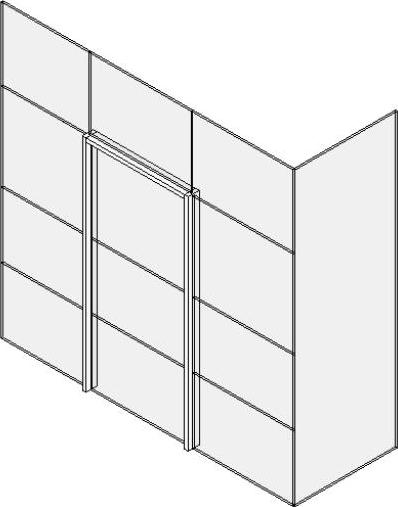

4)在视图中选择网格线,创建竖梃,如图6-94所示。

5)继续绘制一段墙体,如图6-95所示。


图6-94 绘制矩形竖梃


图6-95 绘制墙体

6)单击“建筑”选项卡“构建”面板中的“竖梃”按钮978-7-111-61116-5-Chapter06-148.jpg,打开“修改|放置竖梃”选项卡,选择“网格线”按钮978-7-111-61116-5-Chapter06-149.jpg

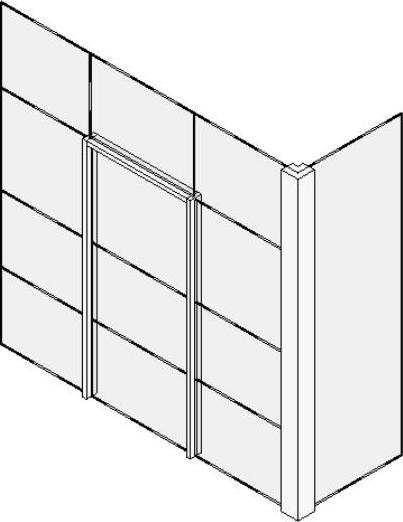

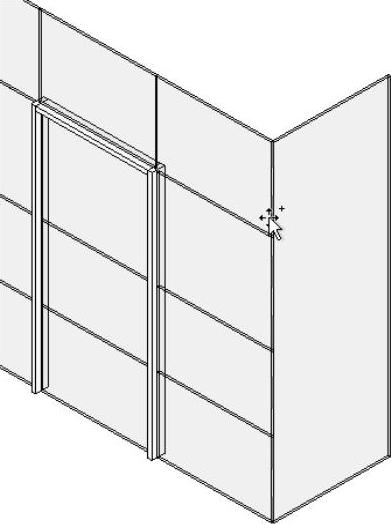

7)在“属性”选项板中选择“L形角竖梃”类型,在视图中选择两面墙交汇处的网格线,如图6-96所示。在网格线处生成L形角竖梃,如图6-97所示。


图6-96 选择网格线


图6-97 L形角竖梃
