幕墙网格主要控制整个幕墙的划分，横梃、竖梃以及幕墙嵌板都要基于幕墙网格建立。如果绘制了不带自动网格的幕墙，可以手动添加网格。

将幕墙网格放置在墙、玻璃斜窗和幕墙系统上时，幕墙网格将捕捉到可见的标高、网格和参照平面。另外，在选择公共角边缘时，幕墙网格将捕捉到其他幕墙网格。

1）新建一项目文件，并绘制一段幕墙，如图6-75所示。

2）单击“建筑”选项卡“构建”面板中的“幕墙网格”按钮，打开“修改|放置幕墙网格”选项卡，如图6-76所示。

图6-74 更改间距后的幕墙

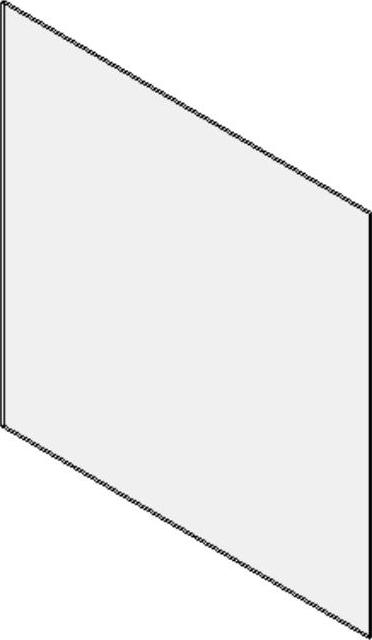

图6-75 绘制墙体

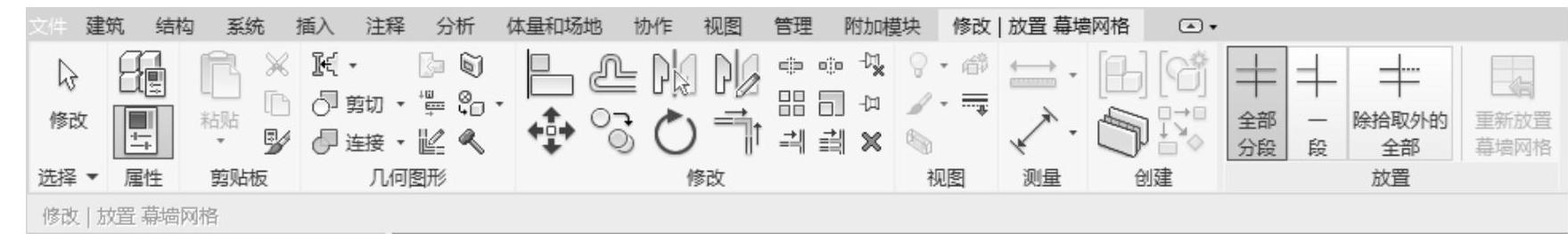

图6-76 “修改|放置幕墙网格”选项卡

➢ 全部分段：单击此按钮，添加整条网格线。

➢ 一段：单击此按钮，添加一段网格线细分嵌板。

➢ 除拾取外的全部：单击此按钮，先添加一条红色的整条网格线，然后再单击某段删除，其余的嵌板添加网格线。

3）在选项卡中选择放置类型。

4）沿着墙体边缘放置光标，会出现一条临时网格线，如图6-77所示。

5）在适当位置单击放置网格线，继续绘制其他网格线，如图6-78所示。

(www.daowen.com)

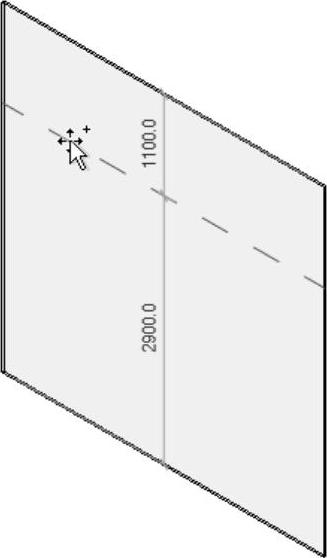

图6-77 临时网格线

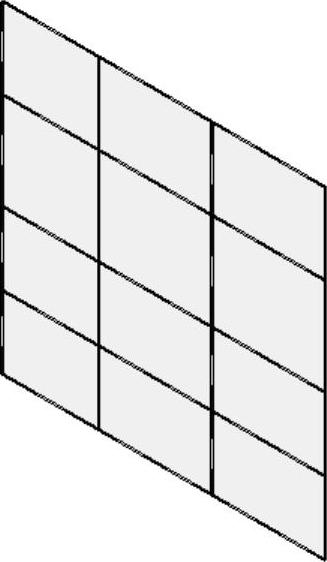

图6-78 绘制幕墙网格

6）选中视图中的幕墙，如图6-79所示，单击“配置网格布局”按钮，在幕墙网格面上打开幕墙网格布局界面，如图6-80所示。使用此界面，可以图形方式修改面的实例参数值。在其他位置单击退出此界面。

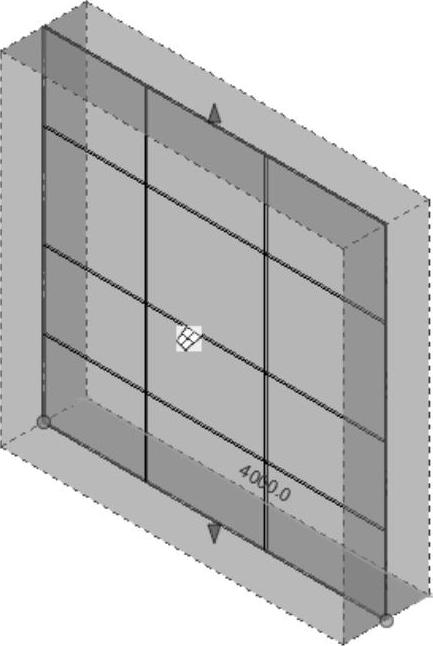

图6-79 选中幕墙

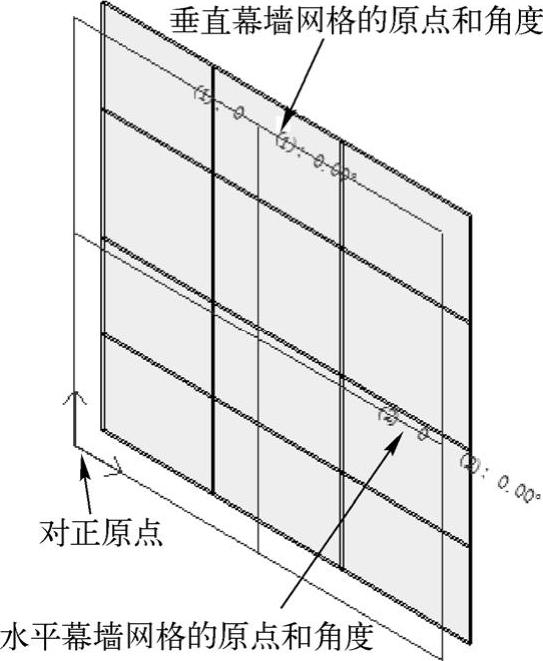

图6-80 幕墙网格布局界面

➢ 对正原点：单击箭头可修改网格的对正方案。水平箭头用于修改垂直网格的对正；垂直箭头用于修改水平网格的对正。

➢ 垂直幕墙网格的原点和角度：单击控制柄可修改垂直网格相应的值。

➢ 水平幕墙网格的原点和角度：单击控制柄可修改水平网格相应的值。

7）选中幕墙中的网格线，可以输入尺寸值更改数值，也可以拖动网格线改变位置。

8）选中幕墙中的网格线，打开“修改|幕墙网格”选项卡，单击“幕墙网格”面板中的“添加/删除线段”按钮，然后在视图中选择不需要的网格，网格线被删除，如图6-81所示。

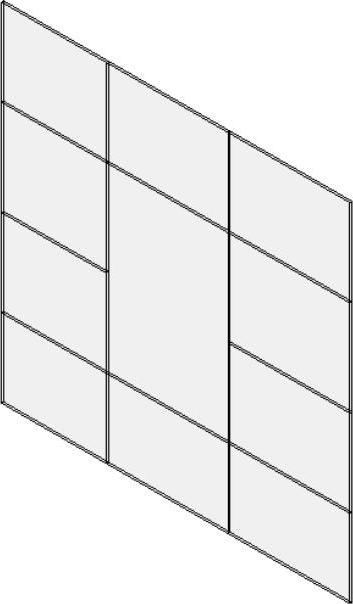

图6-81 删除网格线
