在一般应用中，幕墙常常定义为薄的、通常带铝框的墙，包含填充的玻璃、金属嵌板或薄石。绘制幕墙时，单个嵌板可延伸墙的长度。如果所创建的幕墙具有自动幕墙网格，则该墙将被再分为几个嵌板。

在幕墙中，网格线定义放置竖梃的位置。竖梃是分割相邻窗单元的结构图元。可通过选择幕墙并单击鼠标右键访问关联菜单来修改该幕墙。在关联菜单上有几个用于操作幕墙的选项，例如选择嵌板和竖梃。

可以使用默认Revit幕墙类型设置幕墙。这些墙类型提供3种复杂程度，可以对其进行简化或增强。

➢ 幕墙：没有网格或竖梃。没有与此墙类型相关的规则。此墙类型的灵活性最强。

➢ 外部玻璃：具有预设网格。如果设置不合适，可以修改网格规则。

➢ 店面：具有预设网格和竖梃。如果设置不合适，可以修改网格和竖梃规则。

具体绘制过程如下。

1）单击“建筑”选项卡“构建”面板中的“墙”按钮，打开“修改|放置墙”选项卡和选项栏。

2）从“属性”选项板的“类型”下拉列表框中选择“幕墙”类型，如图6-67所示。此时“属性”选项板如图6-68所示。该选项板中各选项功能如下。

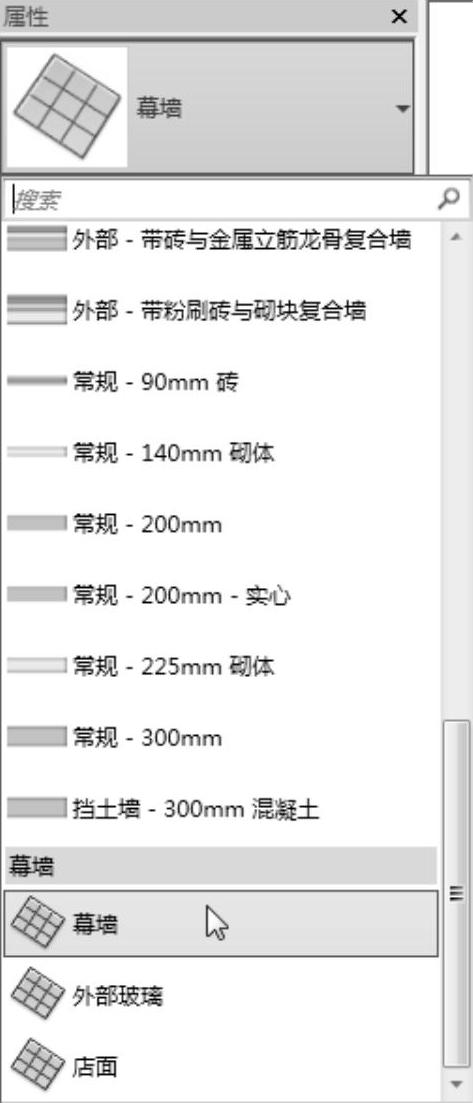

图6-67 选择幕墙类型

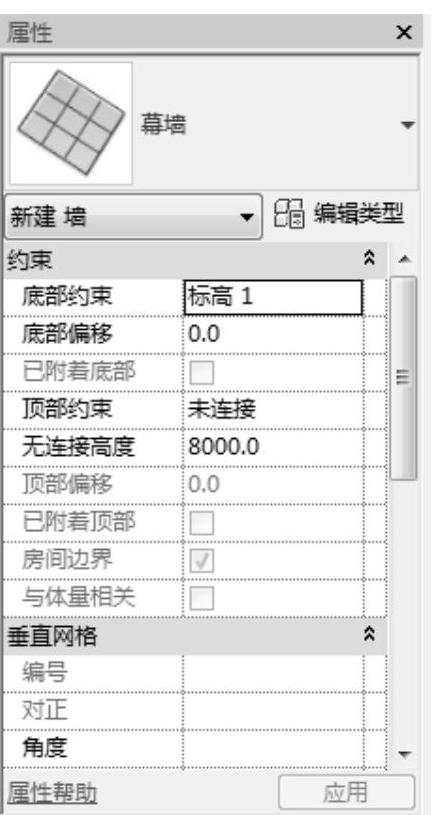

图6-68 “属性”选项板

➢ 底部约束：设置幕墙的底部标高，例如，标高1。

➢ 底部偏移：输入幕墙距墙底定位标高的高度。

➢ 已附着底部：勾选此复选框，指示幕墙底部附着到另一个模型构件。

➢ 顶部约束：设置幕墙的顶部标高。

➢ 无连接标高：输入幕墙的高度值。

➢ 顶部偏移：输入距顶部标高的幕墙偏移量。

➢ 已附着顶部：勾选此复选框，指示幕墙顶部附着到另一个模型构件，比如屋顶等。

➢ 房间边界：勾选此复选框，则幕墙将成为房间边界的组成部分。

➢ 与体量相关：勾选此复选框，则此图元是从体量图元创建的。

➢ 编号：如果将“垂直/水平网格样式”下的“布局”设置为“固定数量”，则可以在这里输入幕墙上放置幕墙网格的数量，最多为200。

➢ 对正：确定在网格间距无法平均分割幕墙图元面的长度时，Revit如何沿幕墙图元面调整网格间距。

➢ 角度：将幕墙网格旋转到指定角度。(www.daowen.com)

3）默认情况下，系统自动选择“线”按钮，在选项栏或“属性”选项板中设置墙的参数。

4）在视图中单击确定墙的起点，移动鼠标到适当位置单击确定终点绘制幕墙，如图6-69所示。

图6-69 绘制幕墙

5）将视图切换到三维视图，观察图形，如图6-70所示。

6）选取上步绘制的幕墙，在“属性”选项板中选择“外部玻璃”类型，结果如图6-71所示。

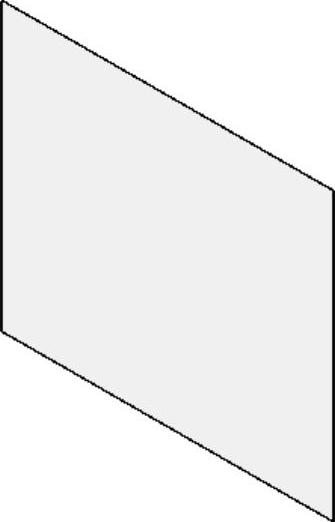

图6-70 三维幕墙

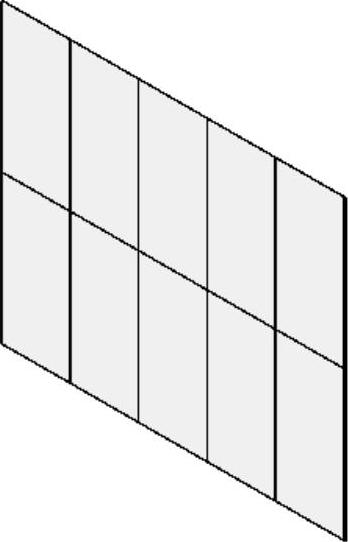

图6-71 外部玻璃

7）在“属性”选项板中选择“店面”类型，结果如图6-72所示。

8）单击“属性”选项板中的“编辑类型”按钮，打开图6-73所示“类型属性”对话框，修改类型属性来更改幕墙族的功能、连接条件、轴网样式和竖梃。对话框中各选项功能如下。

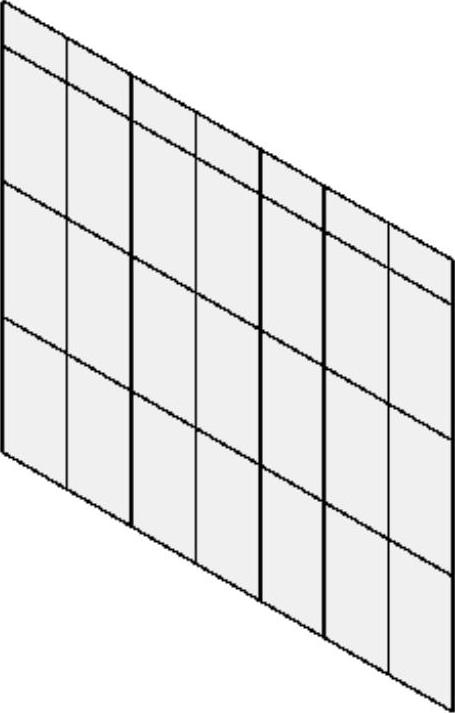

图6-72 店面

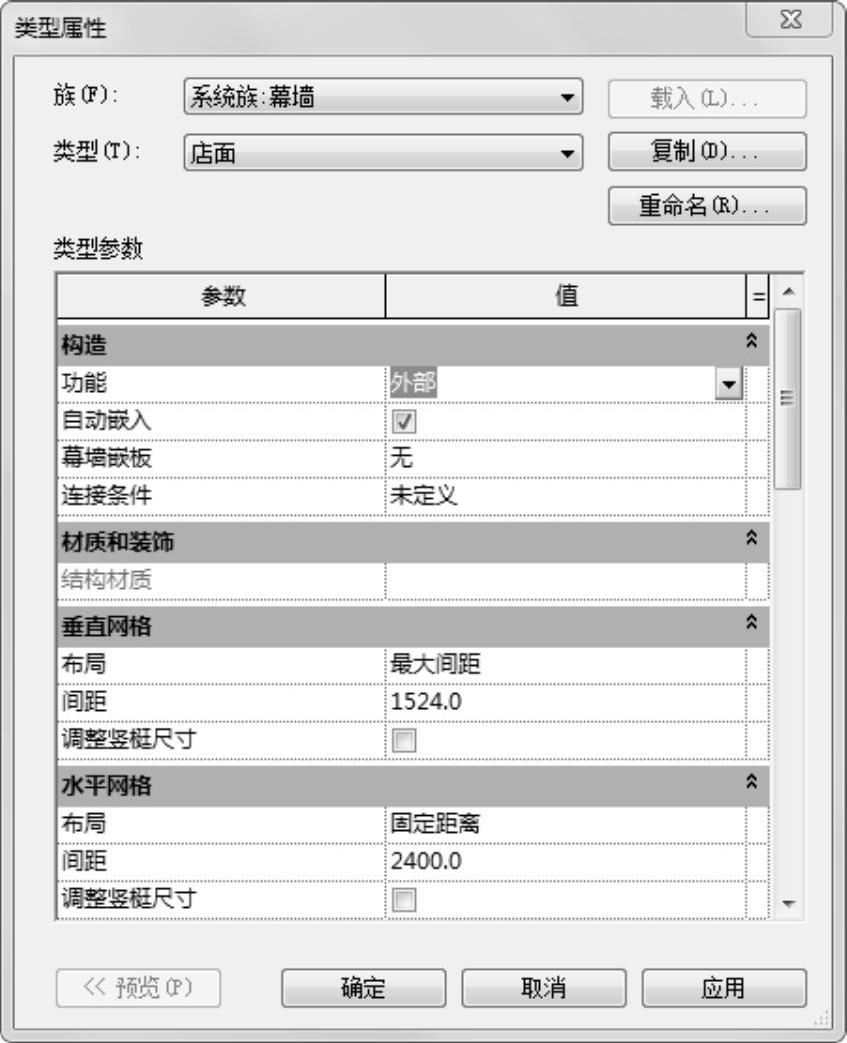

图6-73 “类型属性”对话框

➢ 功能：指定墙的作用，包括外墙、内墙、挡土墙、基础墙、檐底板或核心竖井。

➢ 自动嵌入：指示幕墙是否自动嵌入墙中。

➢ 幕墙嵌板：设置幕墙图元的幕墙嵌板族类型。

➢ 连接条件：控制在某个幕墙图元类型中在交点处截断哪些竖梃。

➢ 布局：沿幕墙长度设置幕墙网格线的自动垂直/水平布局。

➢ 间距：当“布局”设置为“固定距离”或“最大间距”时启用。如果将布局设置为固定距离，则Revit将使用确切的“间距”值；如果将布局设置为最大间距，则Revit将使用不大于指定值的值对网格进行布局。

➢ 调整竖梃尺寸：调整类型从动网格线的位置，以确保幕墙嵌板的尺寸相等（如果可能）。有时，放置竖梃时，尤其放置在幕墙主体的边界处时，可能会导致嵌板的尺寸不相等；即使“布局”的设置为“固定距离”，也是如此。

9）将垂直网格和水平网格中的间距更改为1000mm，单击“确定”按钮，结果如图6-74所示。
