使用“墙：饰条”工具向墙中添加踢脚板、冠顶饰或其他类型的装饰用水平或垂直投影。

具体绘制过程如下。

1）新建一项目文件，并绘制墙体，如图6-49所示。

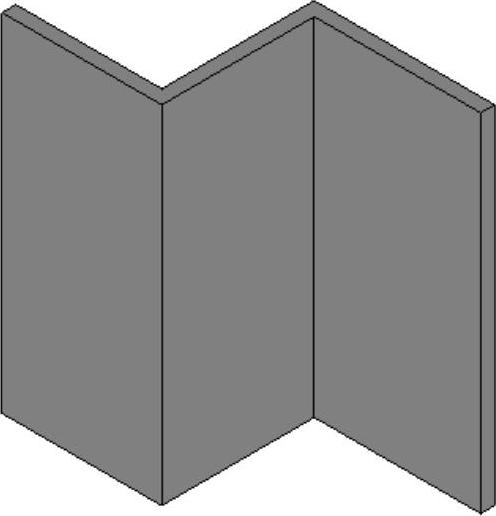

图6-49 绘制墙体

2）单击“建筑”选项卡“构建”面板“墙”列表下的“墙：饰条”按钮，打开“修改|放置墙饰条”选项卡，如图6-50所示。

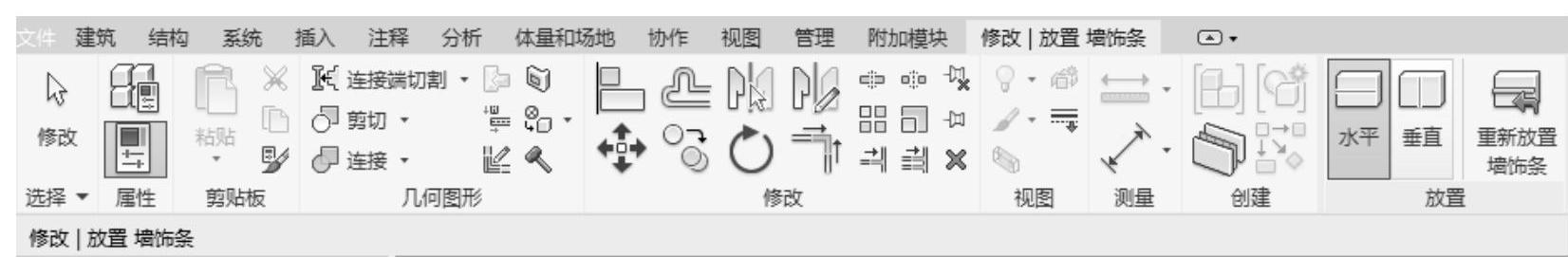

图6-50 “修改|放置墙饰条”选项卡

3）在属性选项板中选择墙饰条的类型，默认为檐口。

4）在“修改|放置墙饰条”选项卡中选择装饰条的方向为水平或垂直。

5）将光标放在墙上以高亮显示墙饰条位置，如图6-51所示，单击以放置墙饰条。

6）继续为相邻墙添加墙饰条，Revit会在各相邻墙体上预选墙饰条的位置，如图6-52所示。

(www.daowen.com)

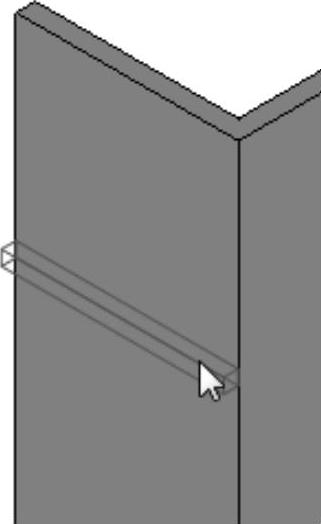

图6-51 放置墙饰条

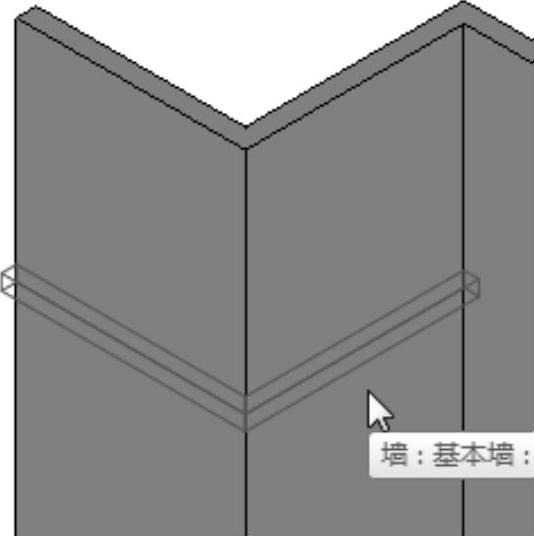

图6-52 添加相邻墙饰条

7）要在不同的位置放置墙饰条，则需要单击“放置”面板中的“重新放置装饰条”按钮，将光标移到墙上所需的位置，如图6-53所示，单击鼠标以放置墙饰条，结果如图6-54所示。

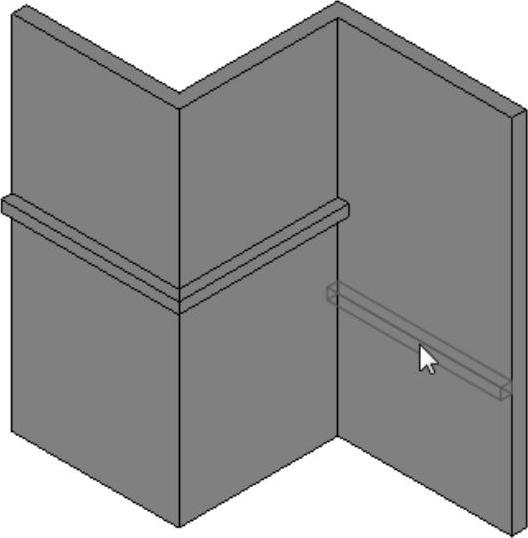

图6-53 添加不同位置的墙饰条

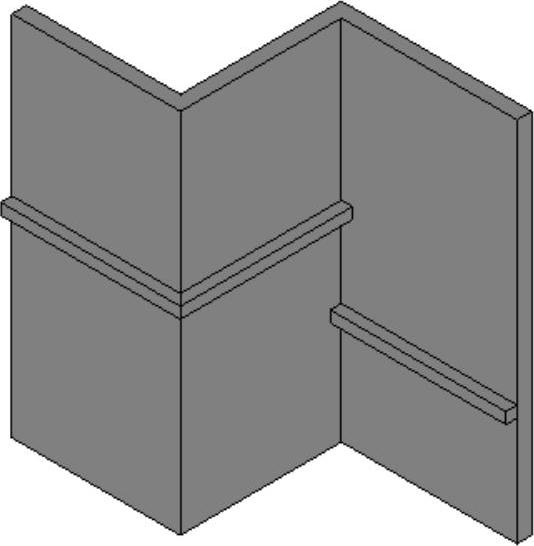

图6-54 墙饰条

8）选取墙饰条，可以拖拉操纵柄来调整其大小，也可以单击“翻转”按钮，调整位置。

注意：

如果在不同高度创建多个墙饰条，然后将这些墙饰条设置为同一高度，这些墙饰条将在连接处斜接。
