设置240mm砖墙高度,拆分墙体及临时尺寸修改

时间:2023-10-02 理论教育 版权反馈
【摘要】:连续单击“确定”按钮,完成砖墙240mm的设置。图6-3 “编辑部件”对话框3)在选项栏中设置墙体高度为3300mm,定位线为“墙中心线”,其他采用默认设置,如图6-4所示。6)单击“修改”面板中的“用间隙拆分”按钮,拆分墙体,并修改临时尺寸,如图6-9所示。

设置240mm砖墙高度,拆分墙体及临时尺寸修改

通过单击“墙”工具,选择所需的墙类型,并将该类型的实例放置在平面视图或三维视图中,可以将墙添加到建筑模型中。

可以在功能区中选择一个绘制工具,在绘图区域中绘制墙的线性范围,或者通过拾取现有线、边或面来定义墙的线性范围。墙相对于所绘制路径或所选现有图元的位置由墙的某个实例属性的值来确定,即“定位线”。

具体绘制步骤如下。

1)打开4.2.2小节绘制的轴网文件,单击“建筑”选项卡“构建”面板中的“墙”按钮978-7-111-61116-5-Chapter06-1.jpg,打开“修改|放置墙”选项卡和选项栏,如图6-1所示。


图6-1 “修改|放置墙”选项卡和选项栏

2)“属性”选项板的“类型”下拉列表框中没有找到240mm的墙,所以这里要先创建240mm的墙。

首先,单击“编辑类型”按钮978-7-111-61116-5-Chapter06-3.jpg,打开“类型属性”对话框,单击“复制”按钮,打开“名称”对话框,新建名称为“砖墙-240mm”,如图6-2所示。单击“确定”按钮。


图6-2 “名称”对话框

其次,返回到“类型属性”对话框,单击对话框结构栏中的“编辑”按钮978-7-111-61116-5-Chapter06-5.jpg,打开“编辑部件”对话框,更改结构厚度为“240”,其他采用默认设置,如图6-3所示。连续单击“确定”按钮,完成砖墙240mm的设置。

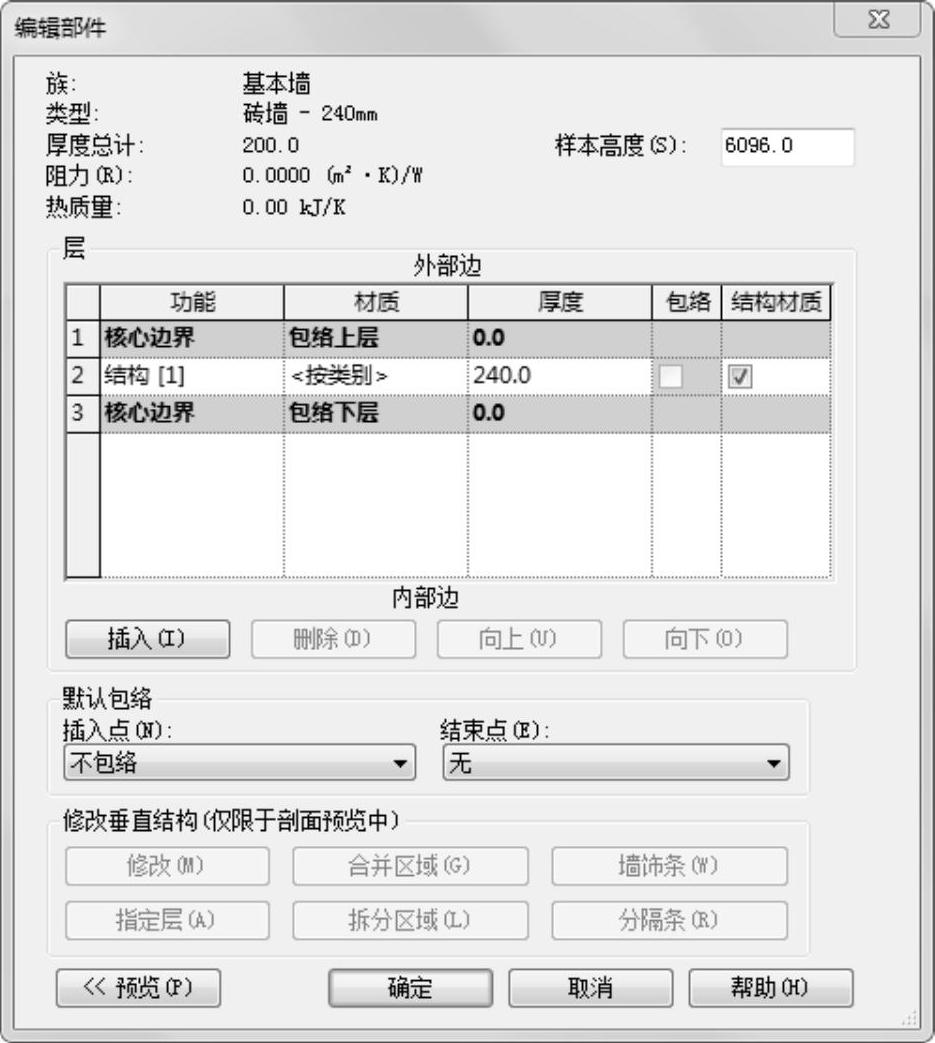

图6-3 “编辑部件”对话框

3)在选项栏中设置墙体高度为3300mm,定位线为“墙中心线”,其他采用默认设置,如图6-4所示。


图6-4 选项栏

➢ 高度:为墙的墙顶定位标高选择标高,或者默认设置“未连接”,然后输入高度值。

➢ 定位线:指定使用墙的哪一个垂直平面相对于所绘制的路径或在绘图区域中指定的路径来定位墙,包括“墙中心线”(默认)、“核心层中心线”“面层面:外部”“面层面:内部”“核心面:外部”“核心面:内部”;在简单的砖墙中,“墙中心线”和“核心层中心线”平面将会重合,然而它们在复合墙中可能会不同于从左到右绘制墙时,其外部面(面层面:外部)默认情况下位于顶部。

➢ 链:勾选此复选框,以绘制一系列在端点处连接的墙分段。

➢ 偏移:输入一个距离,以指定墙的定位线与光标位置或选定的线或面之间的偏移。

➢ 连接状态:选择“允许”选项以在墙相交位置自动创建对接(默认)。选择“不允许”选项以防止各墙在相交时连接。每次打开软件时默认选择“允许”选项,但上一选定选项在当前会话期间保持不变。(www.daowen.com)

4)在视图中捕捉轴网的交点为墙的起点,如图6-5所示,移动鼠标到适当位置确定墙体的终点,如图6-6所示,接续绘制墙体,完成240mm墙的绘制,如图6-7所示。

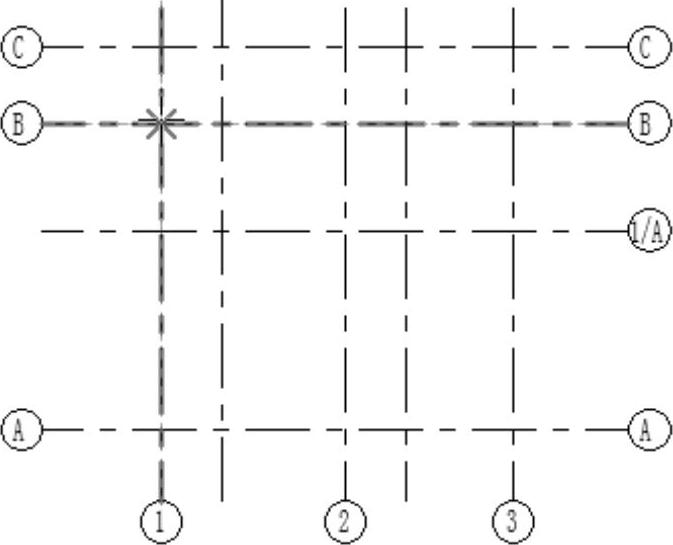

图6-5 指定墙体起点

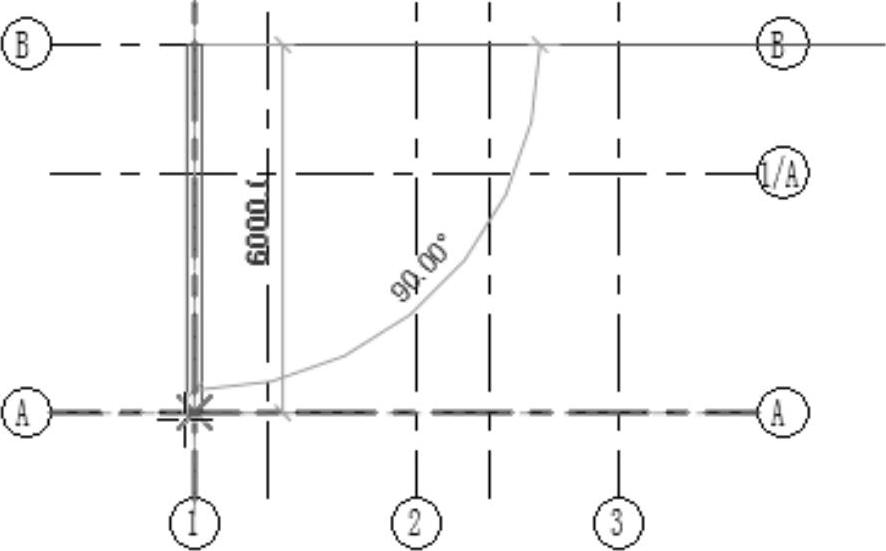

图6-6 指定终点

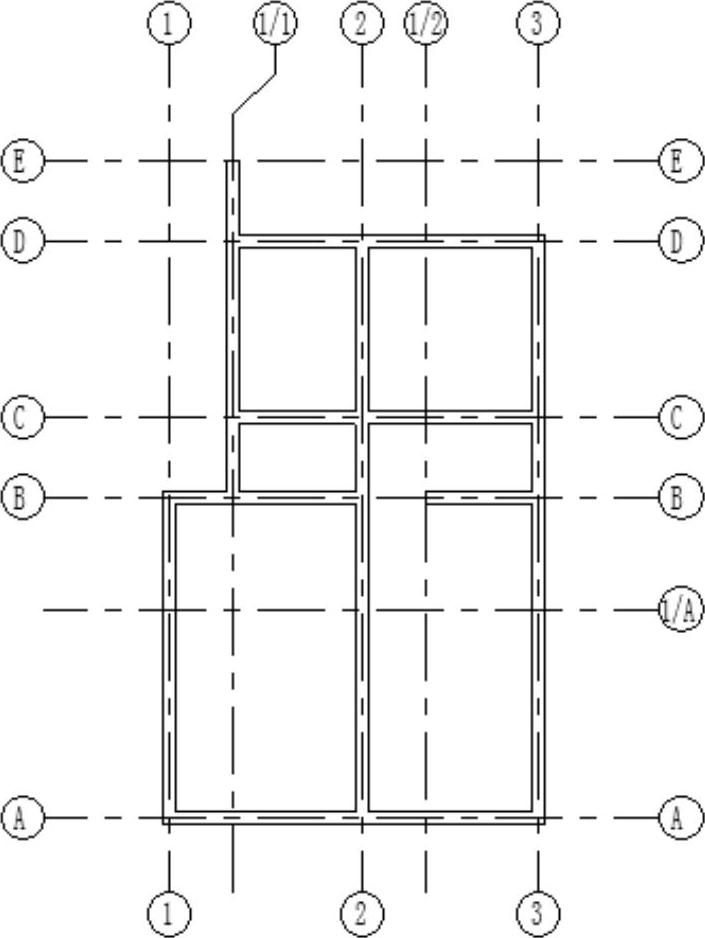

图6-7 绘制240mm墙体

可以使用3种方法来放置墙:

➢ 绘制墙:使用默认的“线”工具可通过在图形中指定起点和终点来放置直墙分段。或者,可以指定起点,沿所需方向移动光标,然后输入墙长度值。

➢ 沿着现有的线放置墙:使用“拾取线”工具可以沿图形中选择的线来放置墙分段。线可以是模型线、参照平面或图元(如屋顶、幕墙嵌板和其他墙)边缘。

➢ 将墙放置在现有面上:使用“拾取面”工具可以将墙放置于在图形中选择的体量面或常规模型面上。

5)在属性选项板中选择“内部-切块墙140”类型,设置高度为3300mm,绘制储藏间和卫生间的隔断,如图6-8所示。

6)单击“修改”面板中的“用间隙拆分”按钮978-7-111-61116-5-Chapter06-11.jpg,拆分墙体,并修改临时尺寸,如图6-9所示。


图6-8 绘制隔断


图6-9 拆分墙体

7)在项目浏览器中选择三维视图,将视图切换至三维视图,查看绘制的建筑墙体,如图6-10所示。

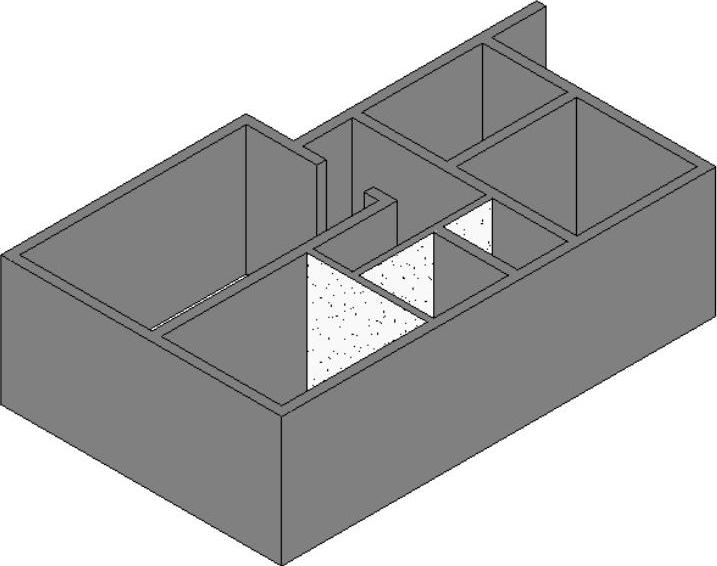

图6-10 三维图形
