梁系统参数随设计中的改变而调整。如果重新定位了一个柱，梁系统参数将自动随其位置的改变而调整。

创建梁系统时，如果两个面积的形状和支座不相同，则粘贴的梁系统面积可能不会如期望的那样附着到支座。在这种情况下，可能需要修改梁系统。

具体绘制过程如下。

1）打开第5.1.1小节绘制的结构柱，如图5-42所示。

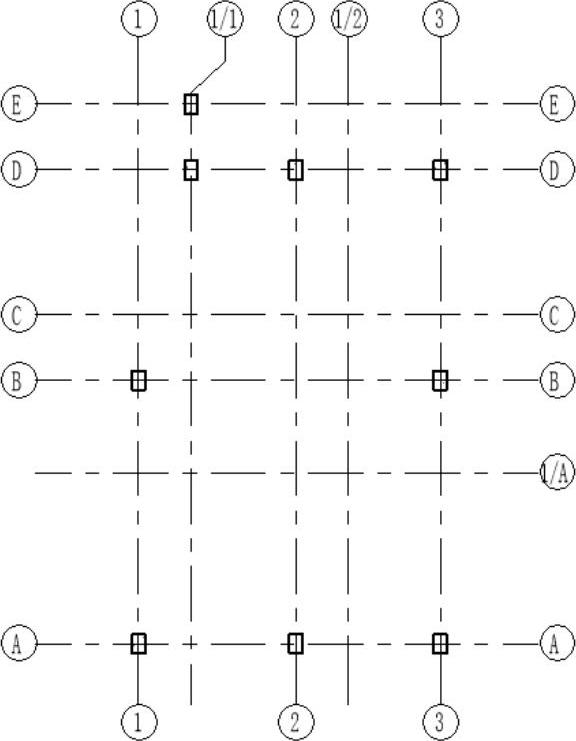

图5-42 结构柱

2）单击“结构”选项卡“结构”面板中的“梁系统”按钮，打开“修改|创建梁系统边界”选项卡和选项栏，如图5-43所示。

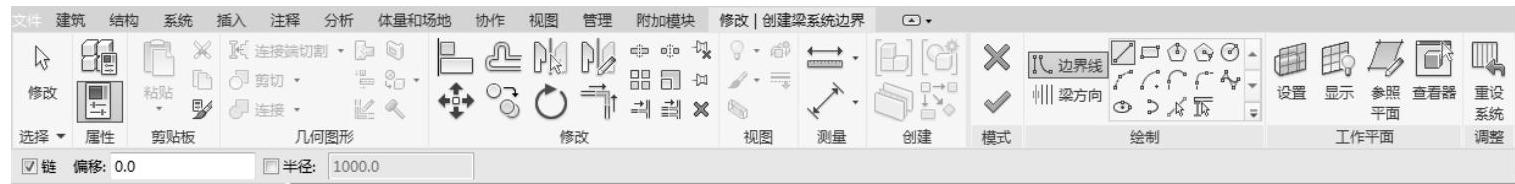

图5-43 “修改|创建梁系统边界”选项卡和选项栏

3）在“属性”选项板的图案填充栏中设置梁类型，在固定间距中输入两个梁之间的间距值，如图5-44所示。

4）单击“绘制”面板中的“线”按钮，绘制边界线；也可以单击“拾取线”按钮，提取边界线，如图5-45所示。将边界线锁定，梁系统参数将自动随其位置的改变而调整。

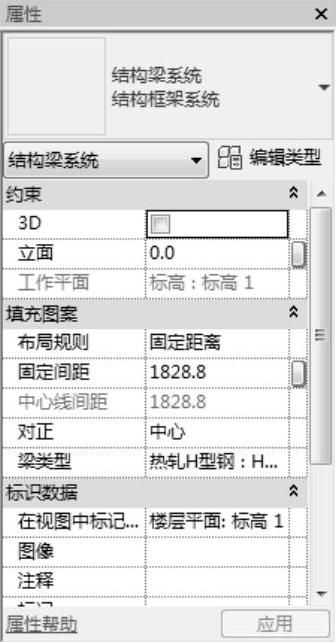

图5-44 “属性”选项板(www.daowen.com)

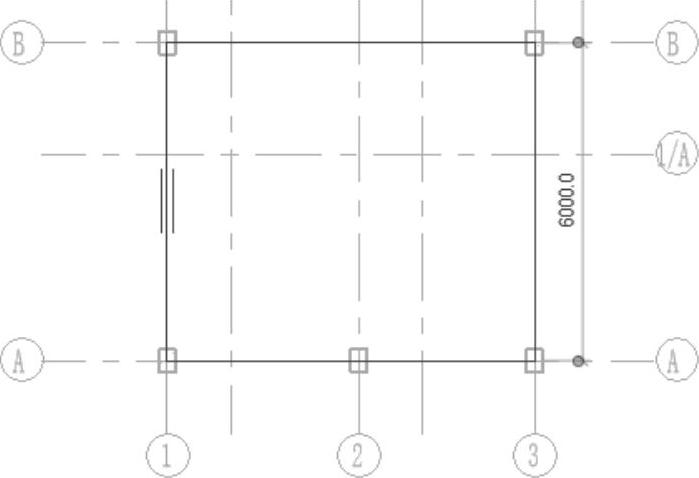

图5-45 边界线

5）单击“模式”面板中的“完成编辑模式”按钮，完成的结构梁系统的三维视图如图5-46所示。

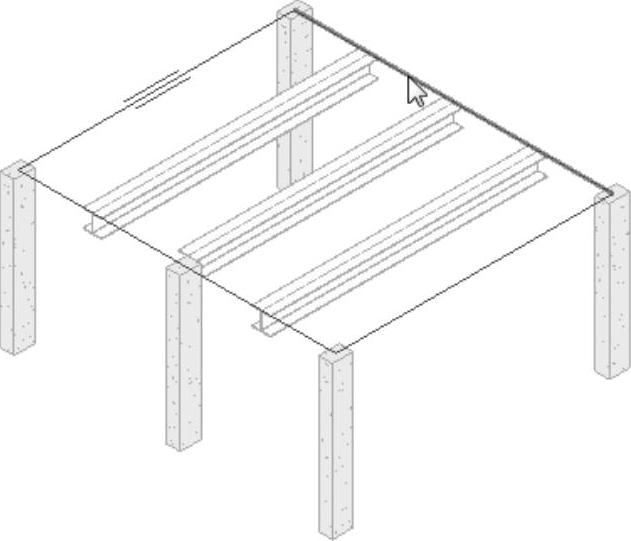

图5-46 梁系统

6）选取梁系统，然后单击“编辑边界”按钮，进入编辑边界环境。

7）单击“绘制”面板中的“梁方向”按钮，拾取图5-47所示的直线为梁方向，单击“模式”面板中的“完成编辑模式”按钮，绘制另一个方向上的梁系统，结果如图5-48所示。

图5-47 拾取梁方向

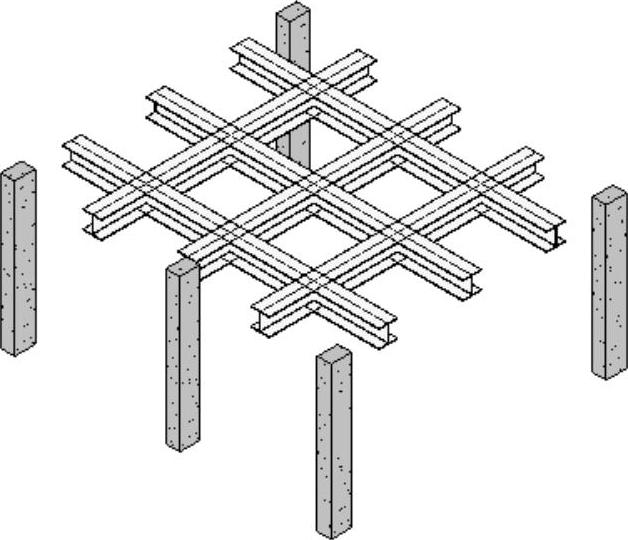

图5-48 创建另一个梁系统
