沿轴线放置梁时，Revit将使用下列条件。

➢ 将扫描所有与轴线相交的可能支座，例如柱、墙或梁。

➢ 如果墙位于轴线上，则不会在该墙上放置梁。墙的各端用作支座。

➢ 如果梁与轴线相交并穿过轴线，则此梁被认为是中间支座，因为此梁是支座在轴线上创建的新梁。

➢ 如果梁与轴线相交但不穿过轴线，则此梁由在轴线上创建的新梁支撑。

具体绘制过程如下。

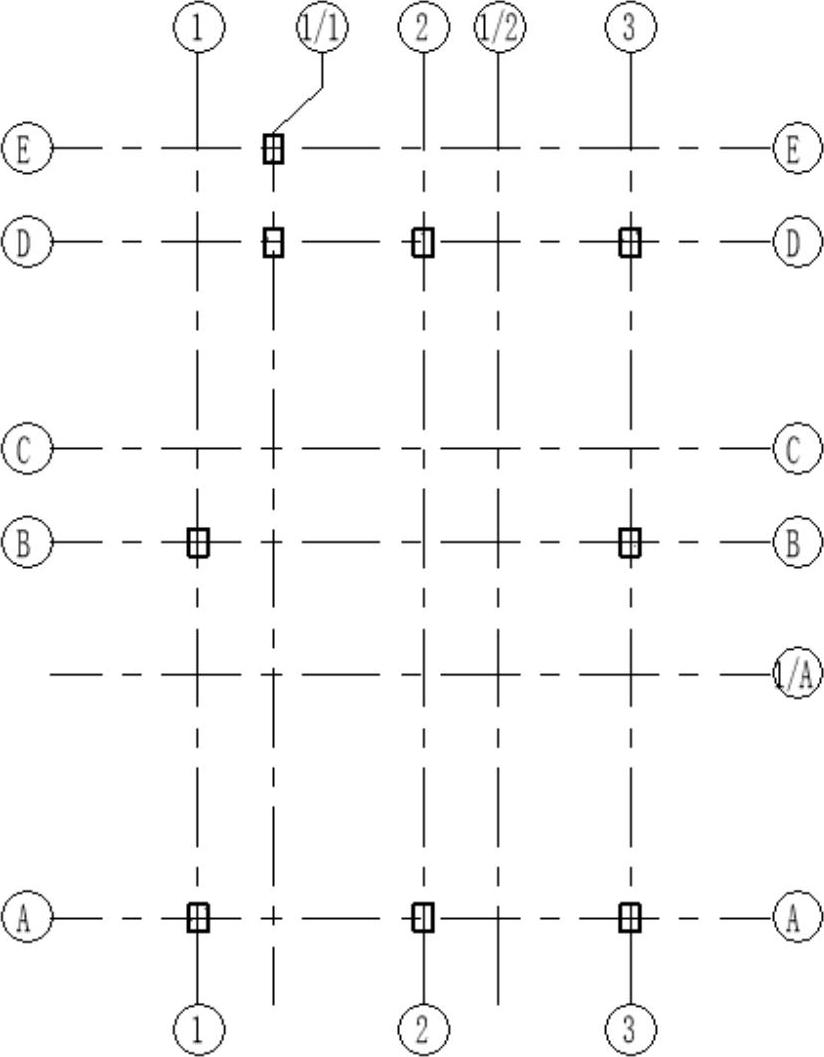

1）打开第5.1.1小节绘制的结构柱，如图5-38所示。

图5-38 结构柱

2）单击“结构”选项卡“结构”面板中的“梁”按钮，打开“修改|放置梁”选项卡和选项栏，选择“标高2”为放置平面。

3）单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，选择“China”→“结构”→“框架”→“混凝土”文件夹中的“混凝土-矩形梁.rfa”。(www.daowen.com)

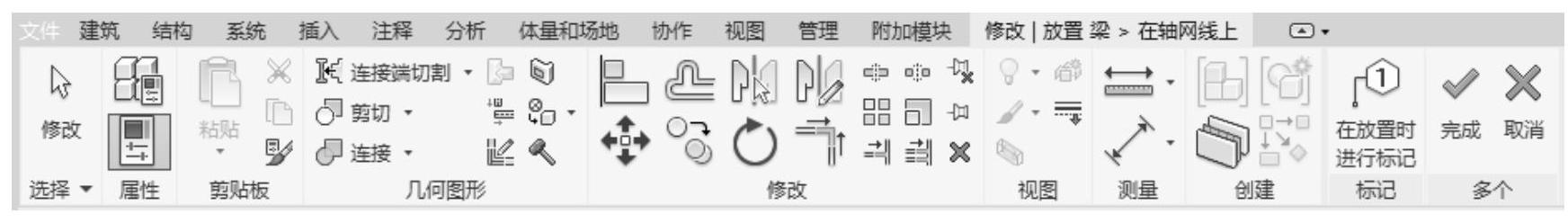

4）单击“多个”面板上的“在轴网上”按钮，打开“修改|放置梁>在轴网线上”选项卡，如图5-39所示。

图5-39 “修改|放置梁>在轴网线上”选项卡

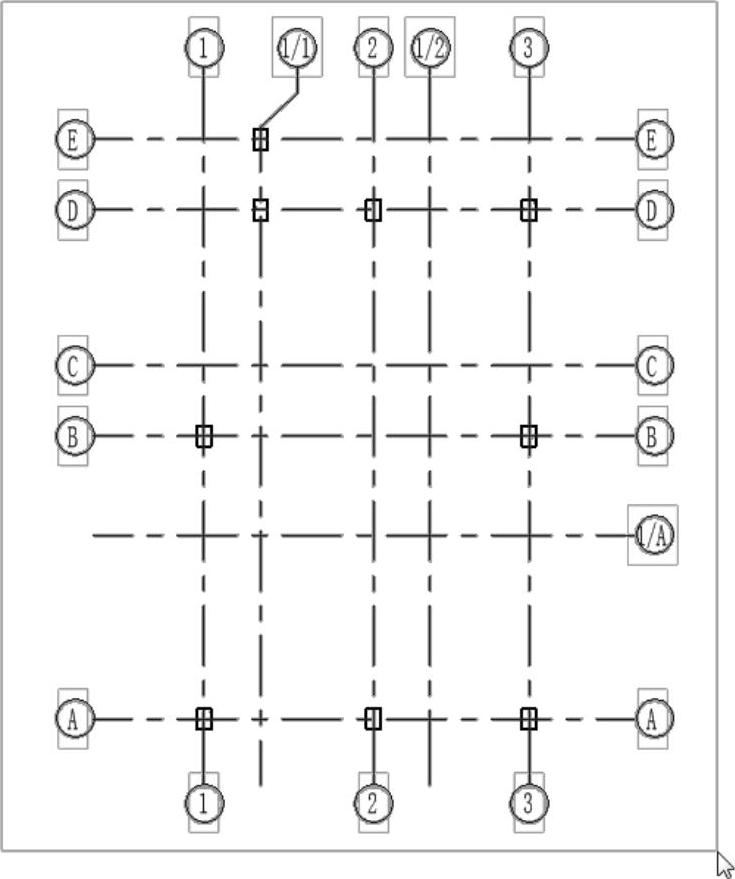

5）框选视图中绘制好的轴网，如图5-40所示。

图5-40 框选轴网

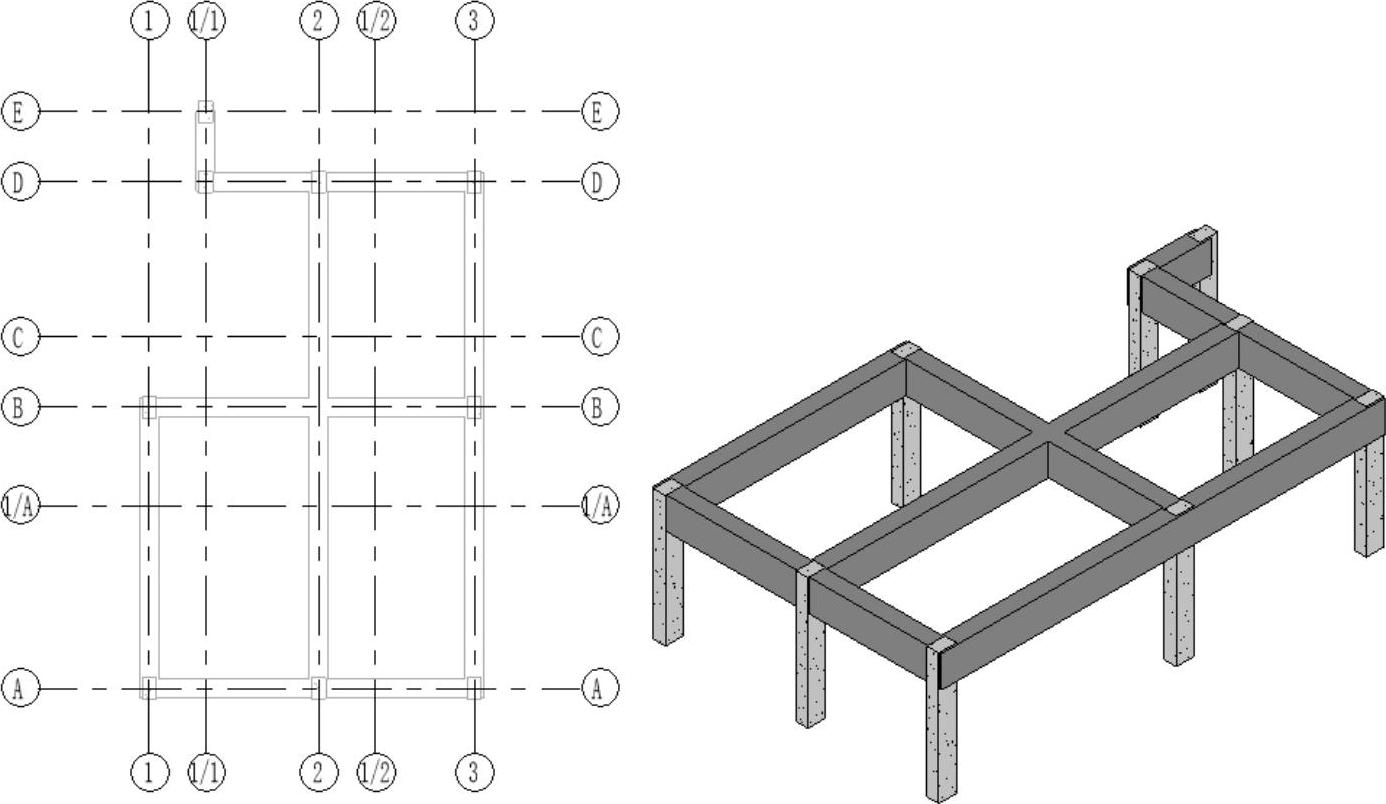

6）单击“多个”面板中的“完成”按钮，生成梁如图5-41所示。

图5-41 创建轴网梁
