梁及其结构属性还具有以下特性。

➢ 可以使用“属性”选项板修改默认的“结构用途”设置。

➢ 可以将梁附着到任何其他结构图元（包括结构墙）上，但是它们不会连接到非承重墙。

➢ 结构用途参数可以包括在结构框架明细表中，这样便可以计算大梁、托梁、檩条和水平支撑的数量。

➢ 结构用途参数值可确定粗略比例视图中梁的线样式。可使用“对象样式”对话框修改结构用途的默认样式。

➢ 梁的另一结构用途是作为结构桁架的弦杆。

具体绘制过程如下。

1）打开第5.1.1小节绘制的结构柱文件，如图5-30所示。

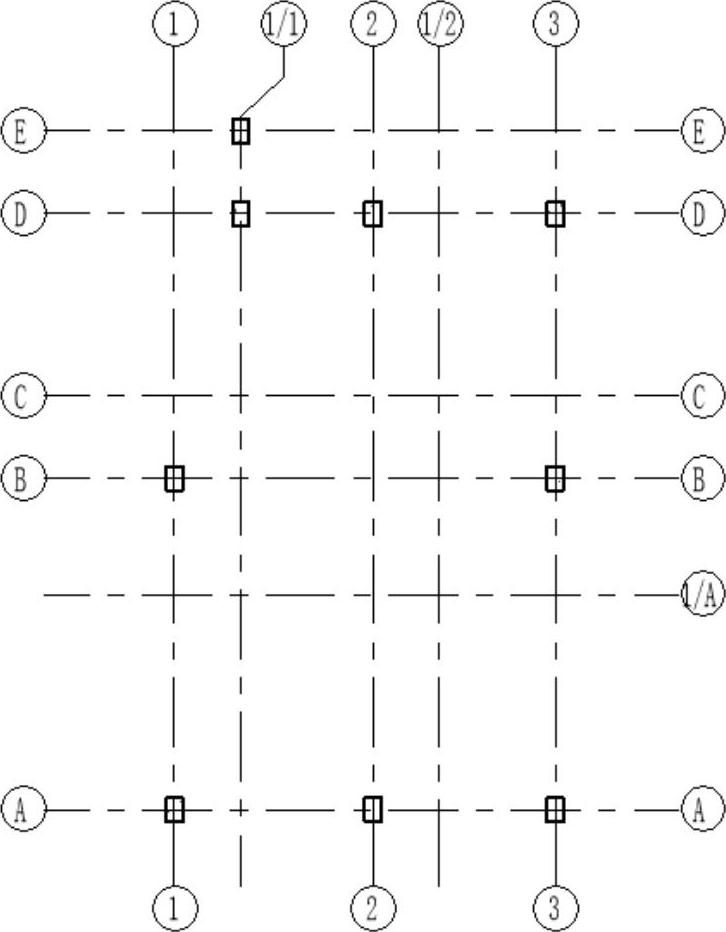

图5-30 结构柱

2）单击“结构”选项卡“结构”面板“梁”按钮，打开“修改|放置梁”选项卡和选项栏，如图5-31所示。

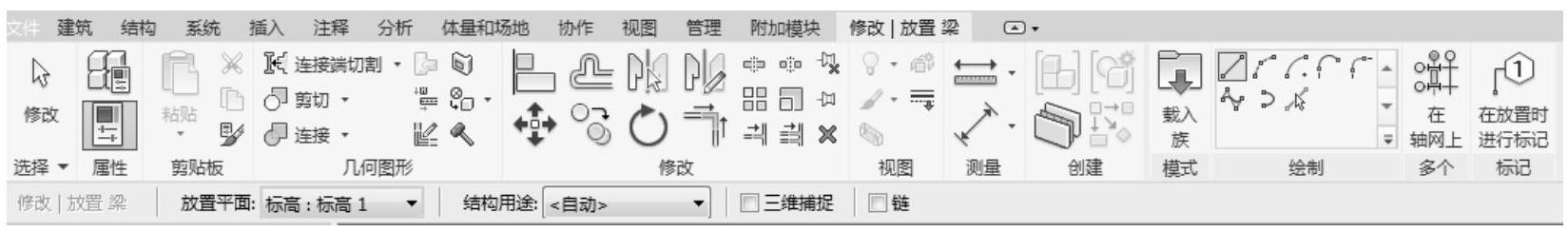

图5-31 “修改|放置梁”选项卡和选项栏

➢ 放置平面：在列表中可以选择梁的放置平面。

➢ 结构用途：指定梁的结构用途，包括大梁、水平支撑、托梁、檀条以及其他。

➢ 三维捕捉：勾选此复选框可捕捉任何视图中的其他结构图元，不论高程如何，屋顶梁都将捕捉到柱的顶部。

➢ 链：勾选此复选框可依次连续放置梁。在放置梁时的第二次单击将作为下一个梁的起点。按<Esc>键完成链式放置梁。

3）在“属性”选项板中只有热轧H型钢类型的梁，如图5-32所示。

4）单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，选择“China”→“结构”→“框架”→“混凝土”文件夹中的“混凝土-矩形梁.rfa”，如图5-33所示。

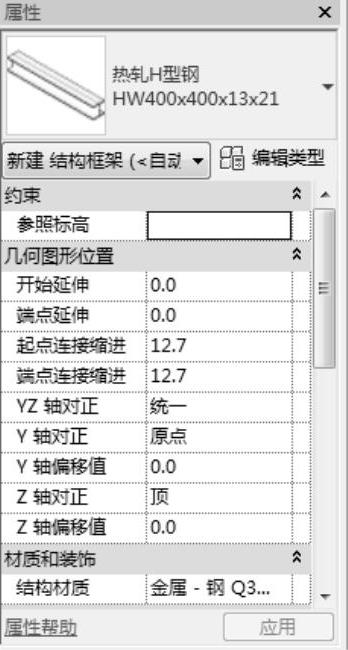

图5-32 “属性”选项板

(www.daowen.com)

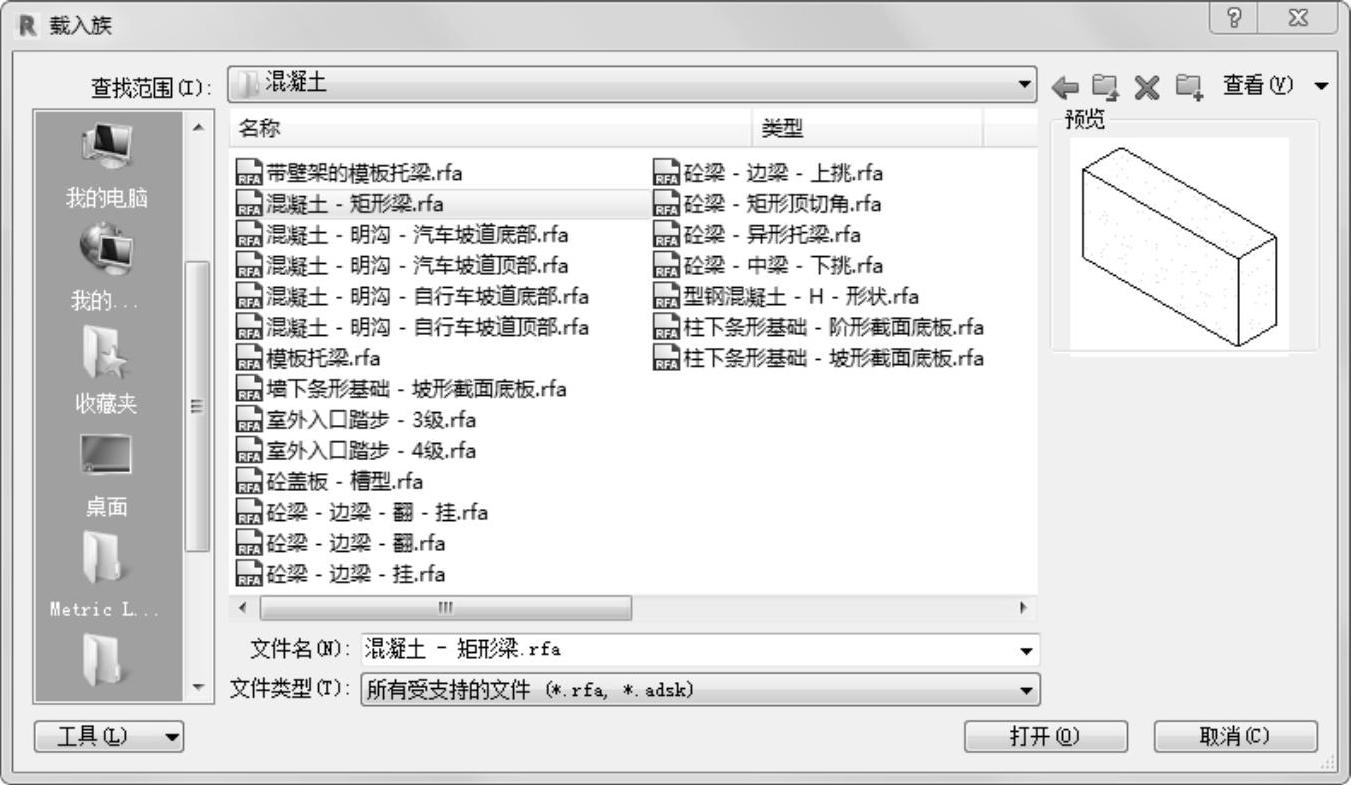

图5-33 “载入族”对话框

5）混凝土梁的“属性”选项板如图5-34所示。Revit中提供了混凝土和钢梁两种不同属性的梁，其属性参数也稍有不同。

➢ 参照标高：标高限制。这是一个只读的值，取决于放置梁的工作平面。

➢ YZ轴对正：包括统一和独立两个选项。使用“统一”可为梁的起点和终点设置相同的参数。使用“独立”可为梁的起点和终点设置不同的参数。

➢ Y轴对正：指定物理几何图形相对于定位线的位置，包括“原点”“左侧”“中心”“右侧”。

➢ Y轴偏移值：几何图形偏移的数值。在“Y轴对正”参数中设置的定位线与特性点之间的距离。

➢ Z轴对正：指定物理几何图形相对于定位线的位置，包括“原点”“顶部”“中心”“底部”。

➢ Z轴偏移值：在“Z轴对正”参数中设置的定位线与特性点之间的距离。

6）在选项栏中设置放置平面为“标高2”，其他采用默认设置。

7）在绘图区域中单击柱的中点作为梁的起点，如图5-35所示。

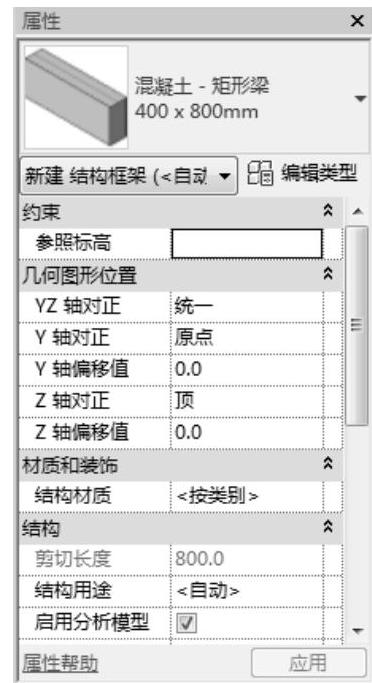

图5-34 混凝土梁的“属性”选项板

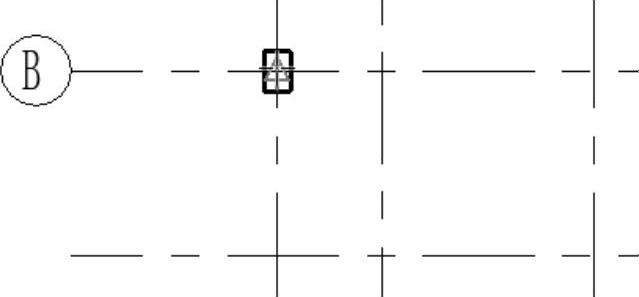

图5-35 指定梁的起点

8）移动鼠标，光标将捕捉到其他结构图元（例如柱的质心或墙的中心线），状态栏将显示光标的捕捉位置，这里捕捉另一柱的中心，如图5-36所示。若要在绘制时指定梁的精确长度，在起点处单击，然后按其延伸的方向移动光标。先输入所需长度，然后按<Enter>键以放置梁。

9）将视图切换到三维视图，观察图形，如图5-37所示。

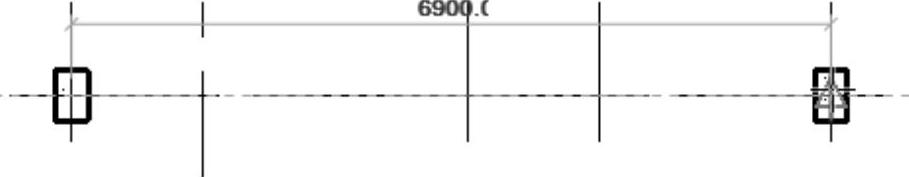

图5-36 指定梁的中点

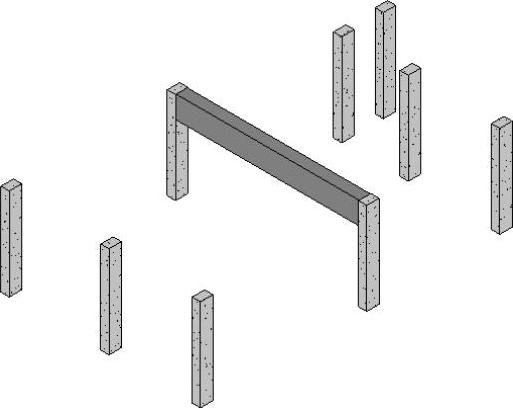

图5-37 梁
