接4.2.3小节实例继续创建别墅。

1）单击“建筑”选项卡“构建”面板“柱”下拉列表中的“结构柱”按钮，打开“修改|放置柱”选项卡和选项栏。

2）单击“模式”面板中的“载入族”按钮，打开“载入族”对话框，在“China”→“结构”→“柱”→“混凝土”中选择“混凝土-矩形-柱.rfa”族文件，如图5-19所示。单击“打开”按钮，打开族文件。

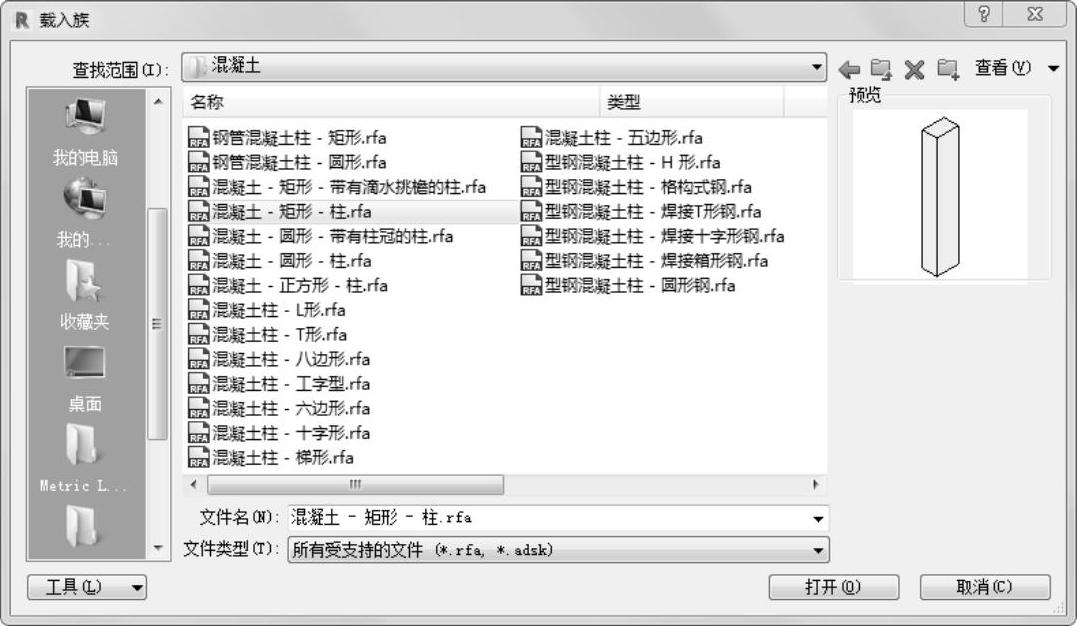

图5-19 “载入族”对话框

3）在“属性”选项板中单击“编辑类型”按钮，打开“类型属性”对话框，单击“复制”按钮，新建“300×300mm”类型，在对话框中更改“b”和“h”为“300”，如图5-20所示。其他采用默认设置，单击“确定”按钮。

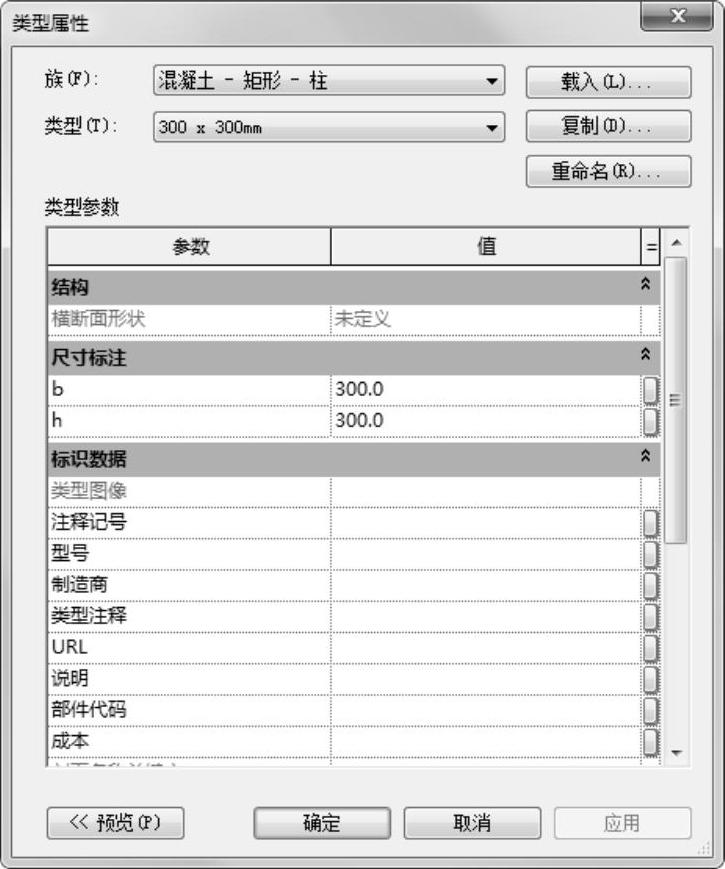

图5-20 新建“300×300mm”类型

4）在轴线2、3与轴线F1的交点，轴线4与D的交点处放置柱子，如图5-21所示。

5）选中上步放置的矩形柱，在属性选项中设置“底部标高”为“1F”，“底部偏移”为“-470”，“顶部标高”为“2F”，其他采用默认设置，如图5-22所示。

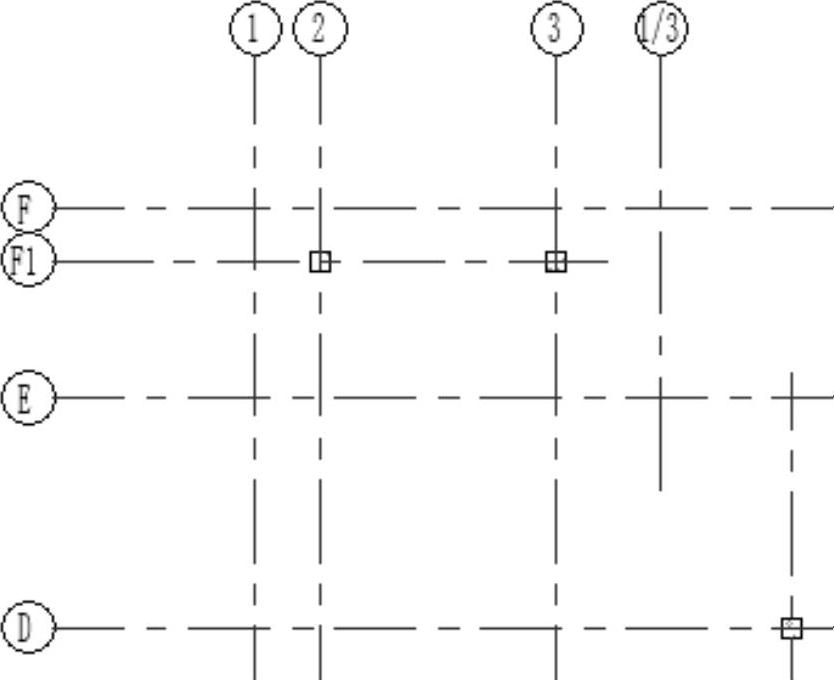

图5-21 放置300×300柱子

图5-22 设置参数（1）

6）单击“建筑”选项卡“构建”面板“柱”下拉列表框中的“结构柱”按钮，在“属性”选项板中单击“编辑类型”按钮，新建“200×200mm”类型，在对话框中更改b和h为200。

7）在轴网的交点处放置柱子，如图5-23所示。

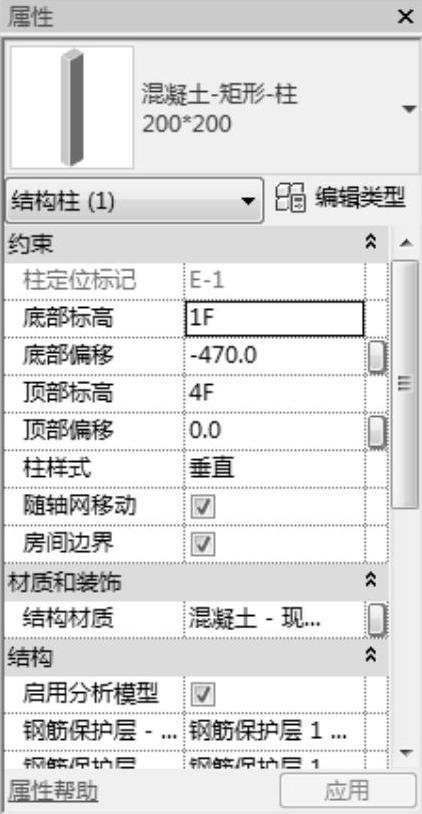

8）选中上步放置的矩形柱，在“属性”选项板中设置“底部标高”为“1F”，“底部偏移”为“-470”，“顶部标高”为“4F”，其他采用默认设置，如图5-24所示。

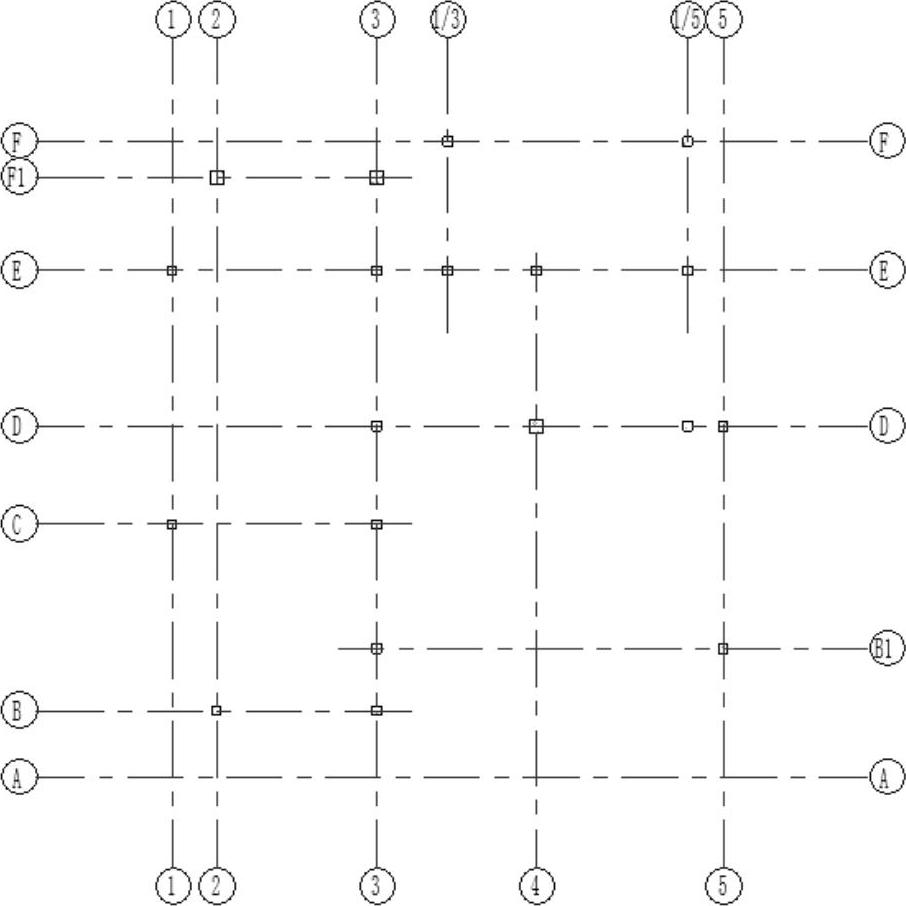

图5-23 放置柱子(www.daowen.com)

图5-24 设置参数（2）

9）单击“插入”选项卡“从库中载入”面板中的“载入族”按钮，打开“载入族”对话框，在“China”→“建筑”→“柱”中选择“柱4.rfa”族文件，如图5-25所示。单击“打开”按钮，打开族文件。

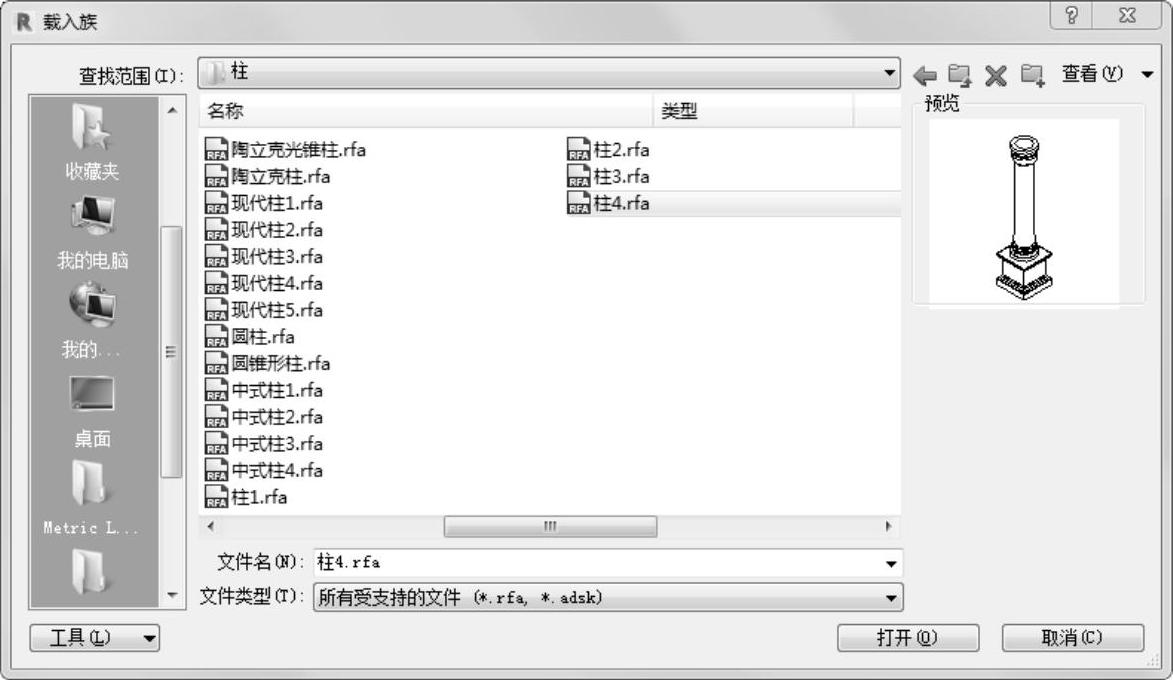

图5-25 “载入族”对话框

10）从项目浏览器的柱节点下选择柱4，将其拖曳到视图中，放置到轴交点上，如图5-26所示。

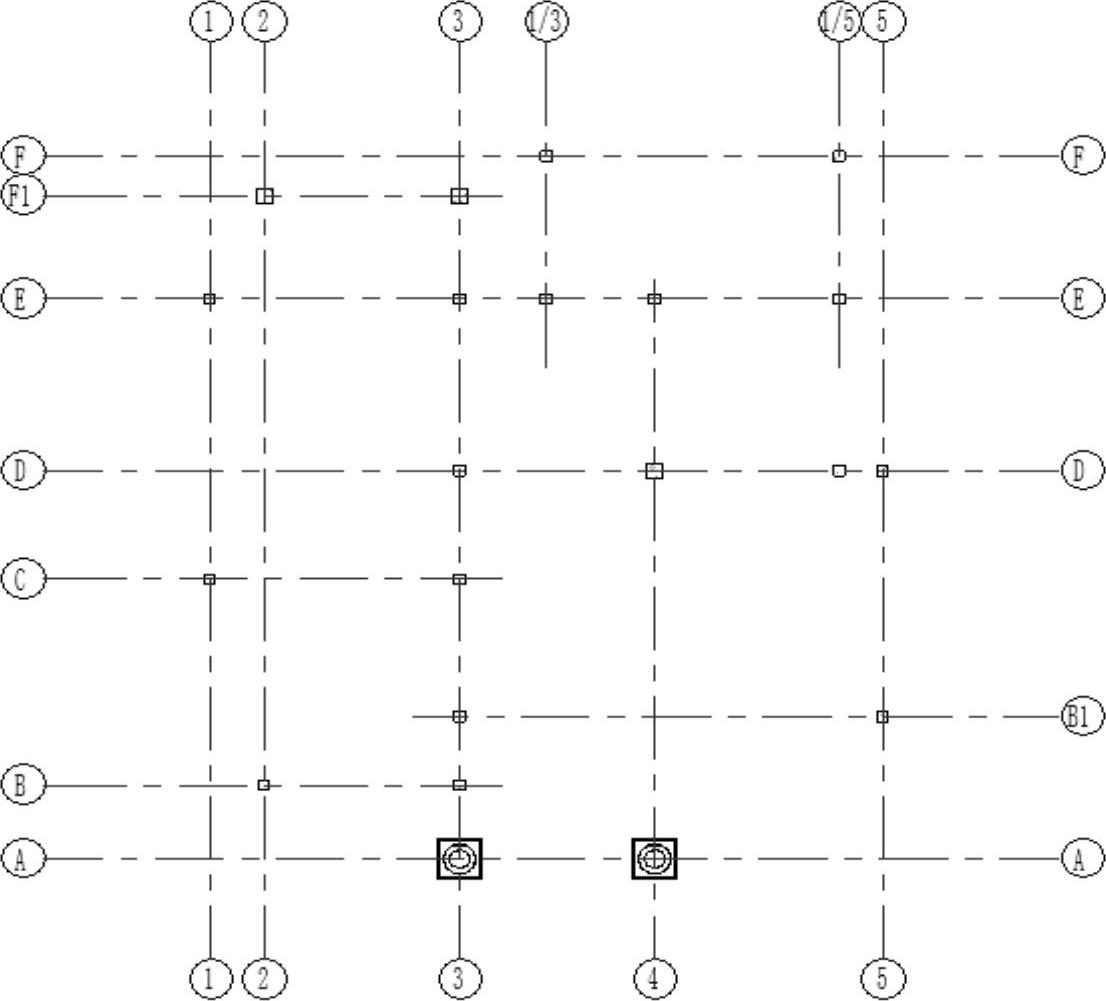

图5-26 放置柱

11）选中上步放置的柱，在“属性”选项板中设置“底部标高”为“1F”，“底部偏移”为“-470”，“顶部标高”为“2F”，其他采用默认设置，如图5-27所示。

12）单击“编辑类型”按钮，打开“类型属性”对话框，设置柱的尺寸标注，输入“顶部半径”为“100”，“底部半径”为“120”，“底座边长”为“350”，“底座高度”为“500”，“柱高度”为“1680”，其他采用默认设置，如图5-28所示。单击“确定”按钮。

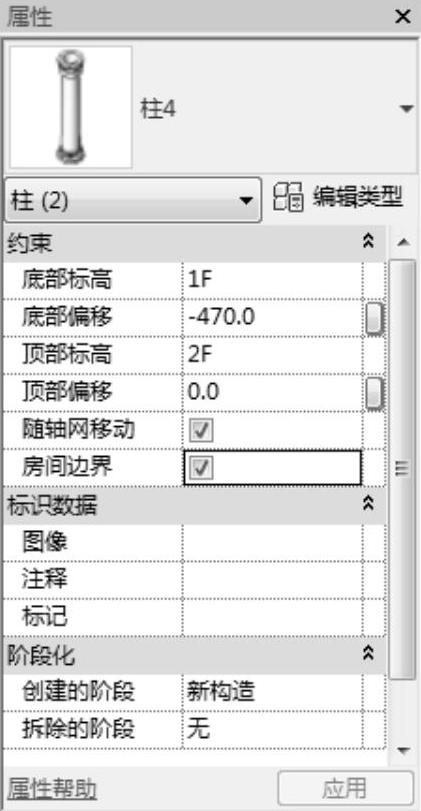

图5-27 设置参数

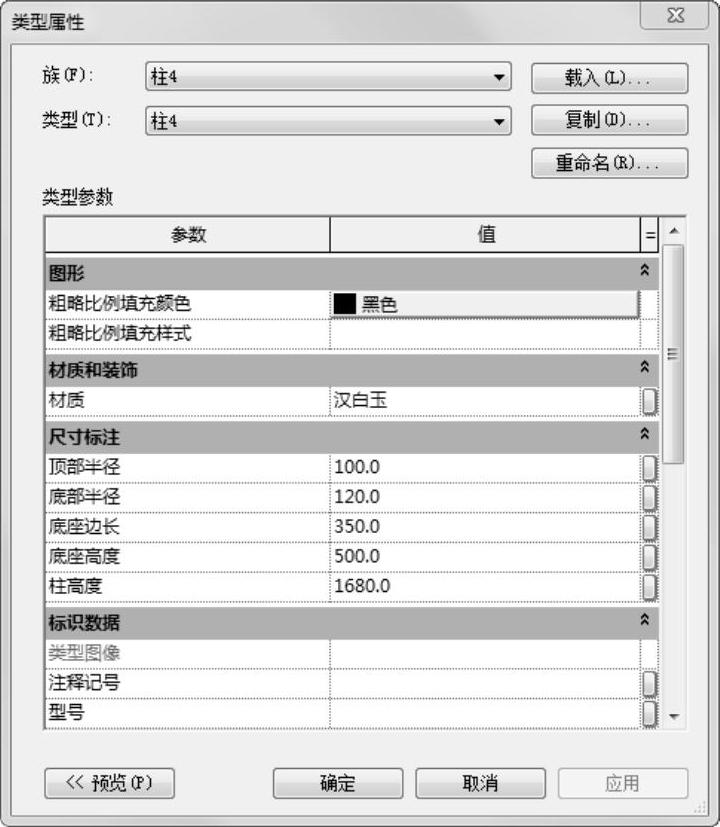

图5-28 “类型属性”对话框

13）将视图切换到三维视图，并设置视觉样式为真实，观察柱的布置情况，如图5-29所示。

图5-29 布置柱
