接4.1.3小节实例继续创建别墅。
1)在项目浏览器中双击楼层平面节点下的1F,将视图切换到1F楼层平面视图。
2)单击“建筑”选项卡“基准”面板中的“轴网”按钮,打开“修改|放置轴网”选项卡和选项栏。
3)在属性选项板中选择“轴网6.5mm编号”类型,单击“编辑类型”按钮,打开“类型属性”对话框,单击轴线末端颜色栏的颜色块,打开“颜色”对话框,选择红色,单击“确定”按钮,返回到“类型属性”对话框,勾选“平面视图轴号端点1(默认)”复选框,其他采用默认设置,如图4-43所示,单击“确定”按钮。

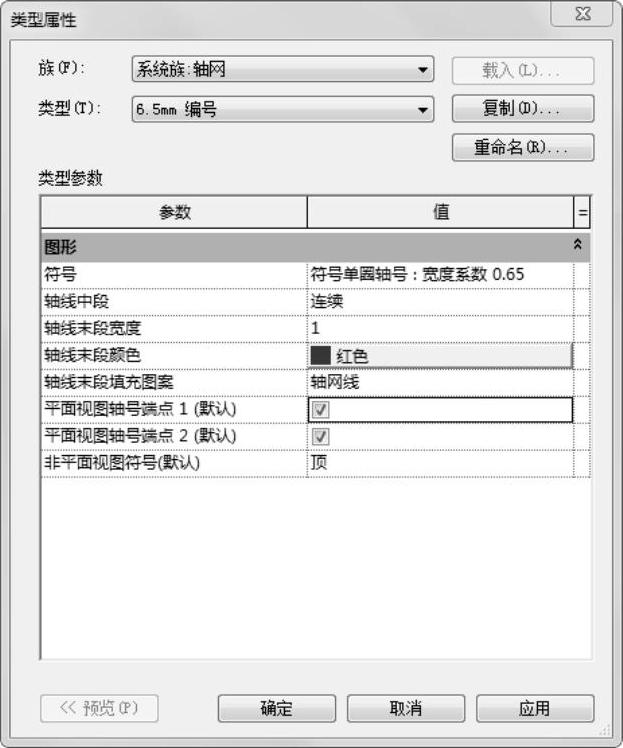

图4-43 “类型属性”对话框
4)在视图中适当位置单击确定轴线的起点,移动鼠标在适当位置单击确定轴线的终点,重复绘制图4-44所示的轴线网。

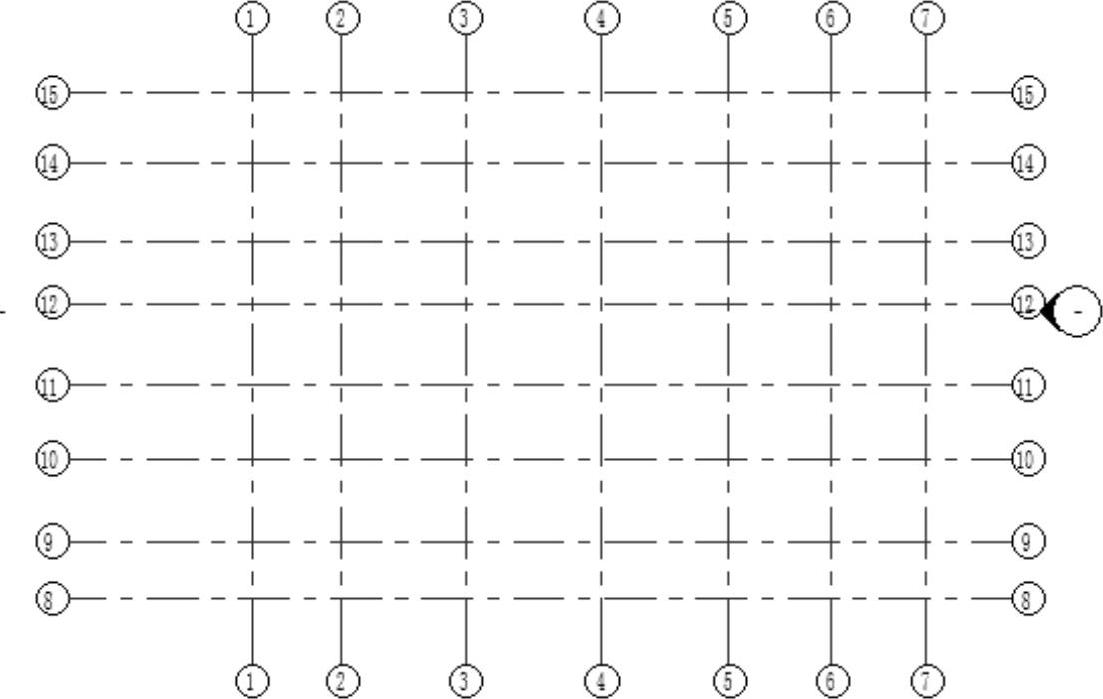

图4-44 轴网
5)选择轴号,输入新的轴编号,竖直方向更改为子母,从A开始,结果如图4-45所示。(www.daowen.com)

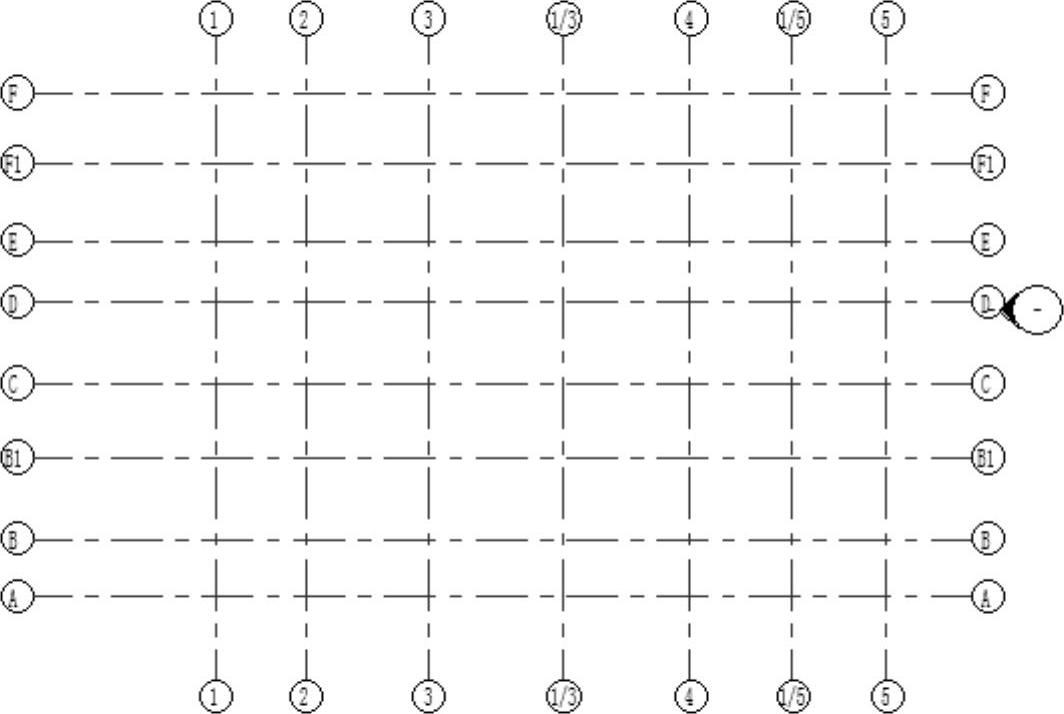

图4-45 更改轴编号
6)选择1/3轴线,取消勾选轴线下端的“隐藏编号”复选框,隐藏轴线下端的轴号,然后单击图标变成,删除对齐约束,拖曳轴线调整1/3轴线长度,采用相同的方法,编辑其他的轴线,结果如图4-46所示。
7)选取轴线2,双击轴线1与轴线2之间的临时尺寸,输入新尺寸为“1000”,采用相同的方法,更改轴线之间的距离,具体尺寸如图4-47所示。

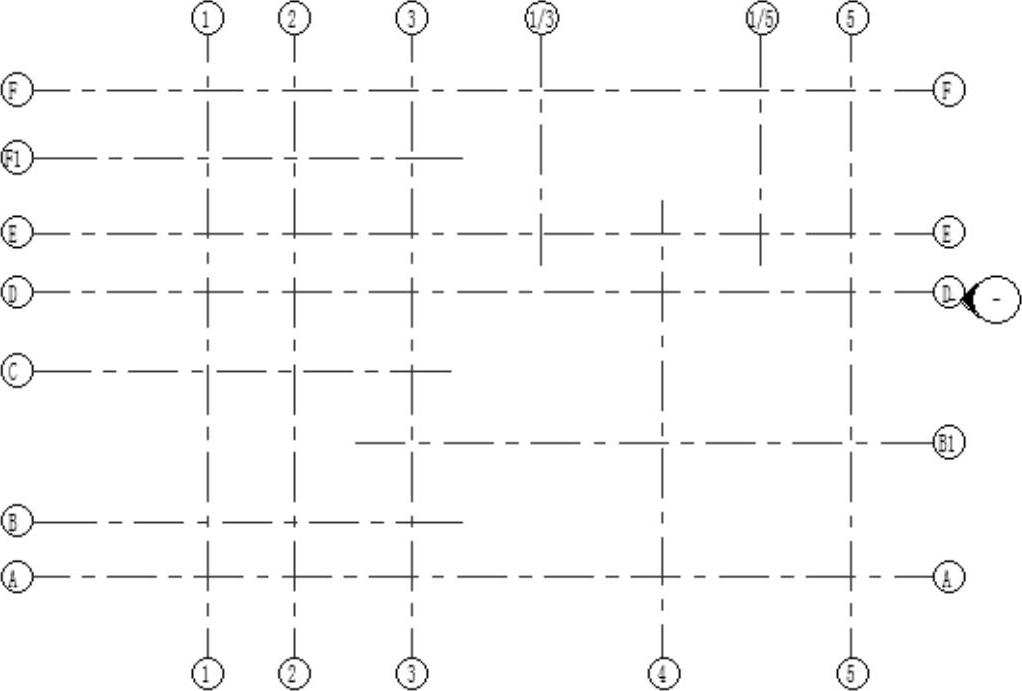

图4-46 编辑轴线

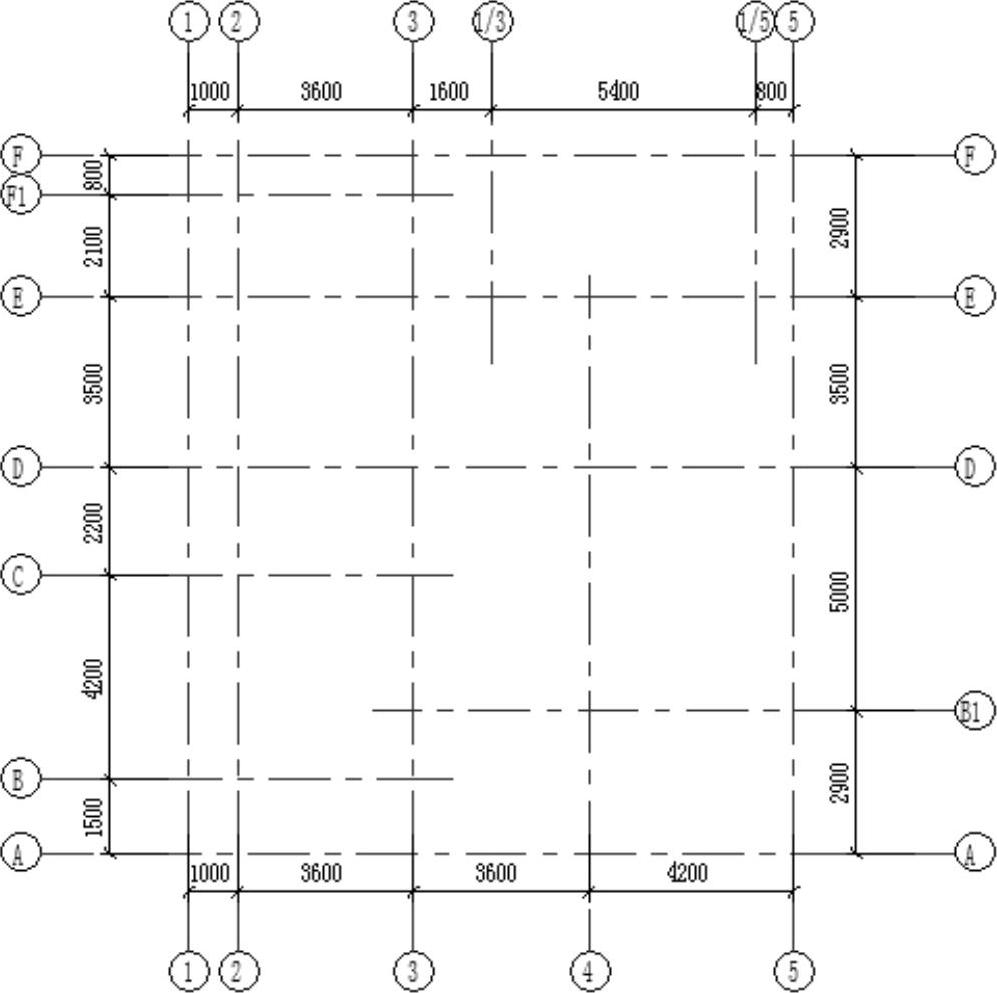

图4-47 更改尺寸
8)分别打开2F、3F、4F、5F楼层平面图,更改轴网。
