使用“轴网”工具，可以在建筑设计中放置柱轴网线。轴网可以是直线、圆弧或多段。

具体操作步骤如下。

1）新建一项目文件，在默认的标高平面上绘制轴网。

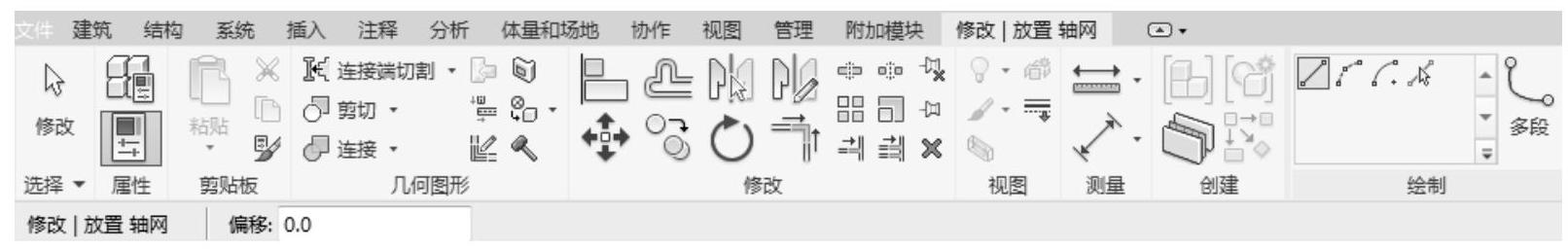

2）单击“建筑”选项卡“基准”面板中的“轴网”按钮，打开“修改|放置轴网”选项卡和选项栏，如图4-21所示。

图4-21 “修改|放置轴网”选项卡和选项栏

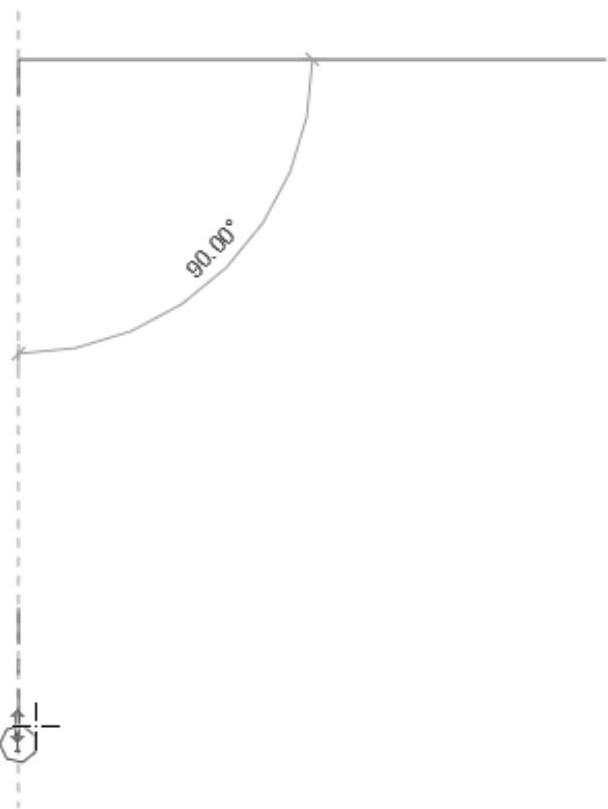

3）单击确定轴线的起点，拖动鼠标向下移动，如图4-22所示，到适当位置单击确定轴线的终点，完成一条竖直直线的绘制，结果如图4-23所示。

图4-22 确定起点

图4-23 绘制轴线

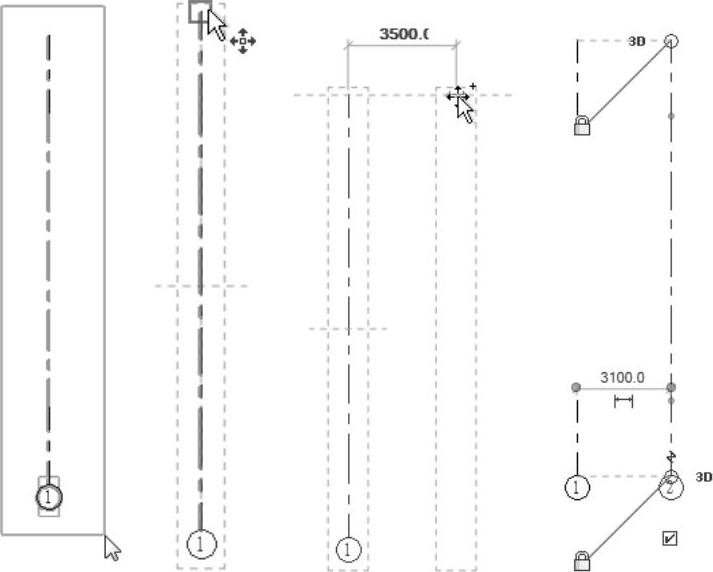

4）继续绘制其他轴线，也可以单击“修改”面板中的“复制”按钮，框选上步绘制的轴线，然后按〈Enter〉键，指定起点，移动鼠标到适当位置，单击确定终点，如图4-24所示。也可以直接输入尺寸值确定两轴线之间的间距。(www.daowen.com)

图4-24 复制轴线

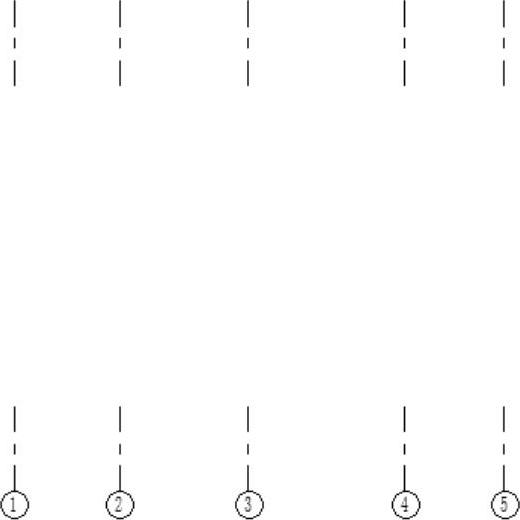

5）继续绘制其他竖轴线，如图4-25所示。复制的轴线编号是自动排序的。当绘制轴线时，可以让各轴线的头部和尾部相互对齐。如果轴线是对齐的，则选择线时会出现一个锁以指明对齐。如果移动轴网范围，则所有对齐的轴线都会随之移动。

图4-25 绘制竖直轴线

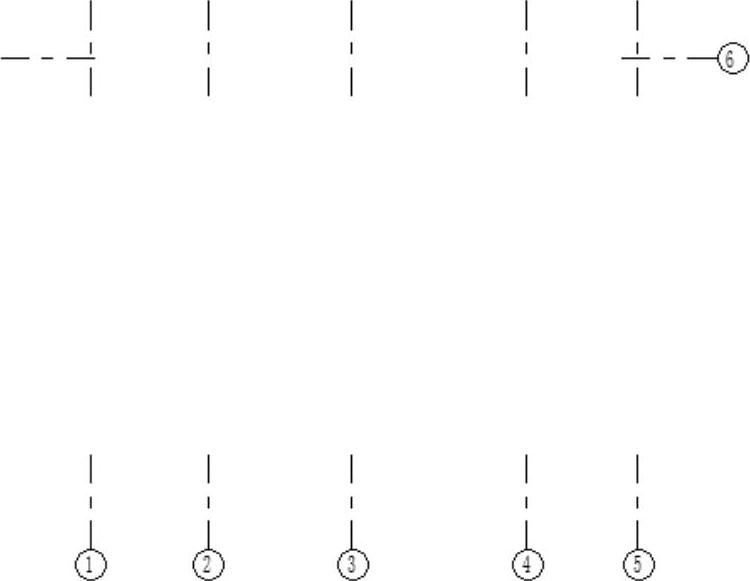

6）继续指定轴线的起点，水平移动鼠标到适当位置单击确定终点，绘制一条水平轴线，如图4-26所示。

图4-26 绘制水平轴线

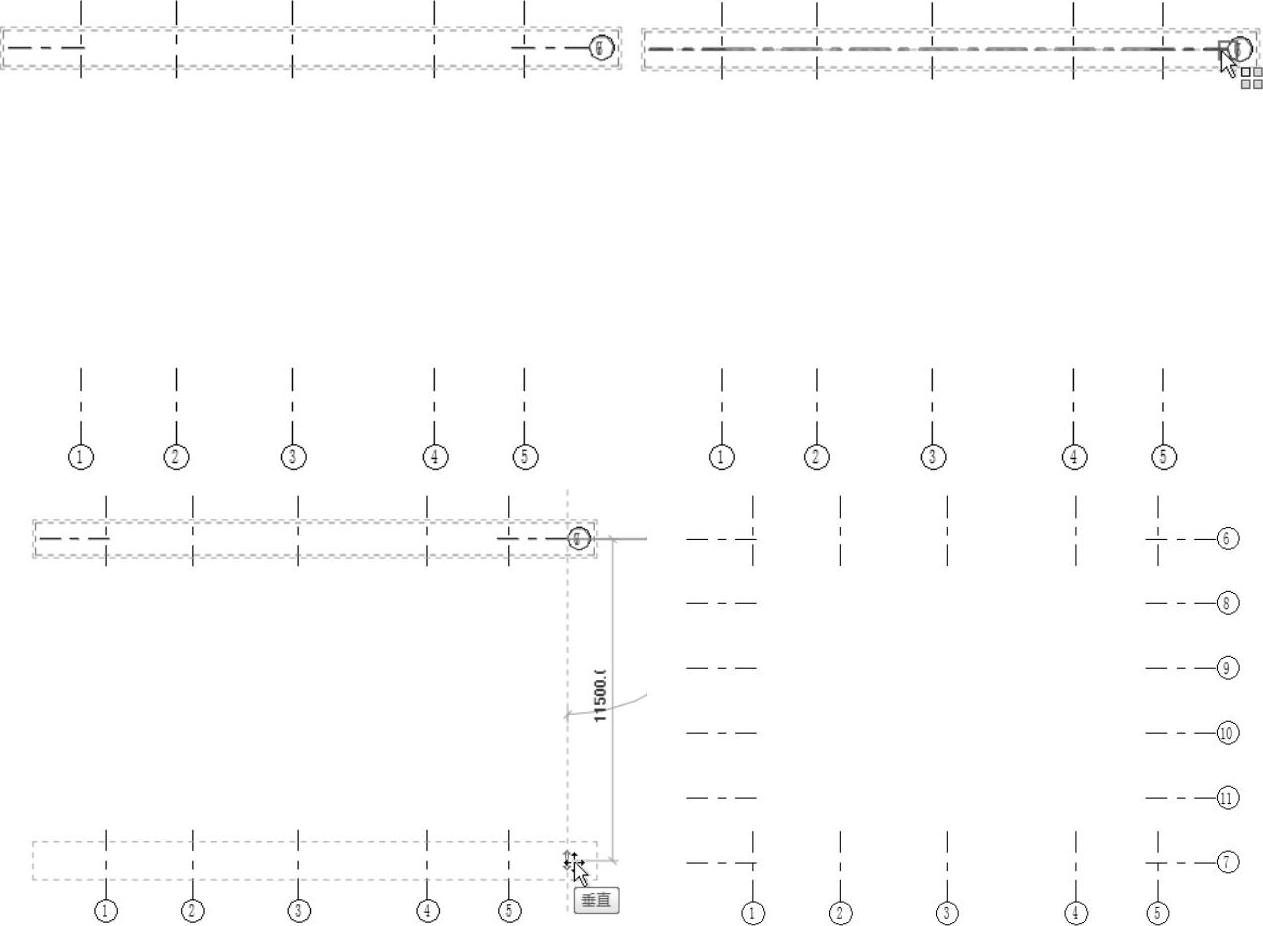

7）单击“修改”面板中的“阵列”按钮，选取上步绘制的水平轴线，然后指定阵列起点，在选项栏中取消勾选“成组并关联”复选框，选择“最后一个”选项，拖动鼠标向下移动，指定阵列最后一个的位置，单击确定，并输入阵列个数为“6”，按<Enter>键确定，绘制过程如图4-27所示。从图中可以看出，采用“最后一个”选项阵列出来的轴线编号不是按顺序编号的，但是采用“第二个”选项阵列出来的轴线编号是按顺序编号。

图4-27 阵列轴线过程图
