当标高创建完成后，还可以修改标高的标头样式，标高线型，调整标高标头位置。

具体操作步骤如下。

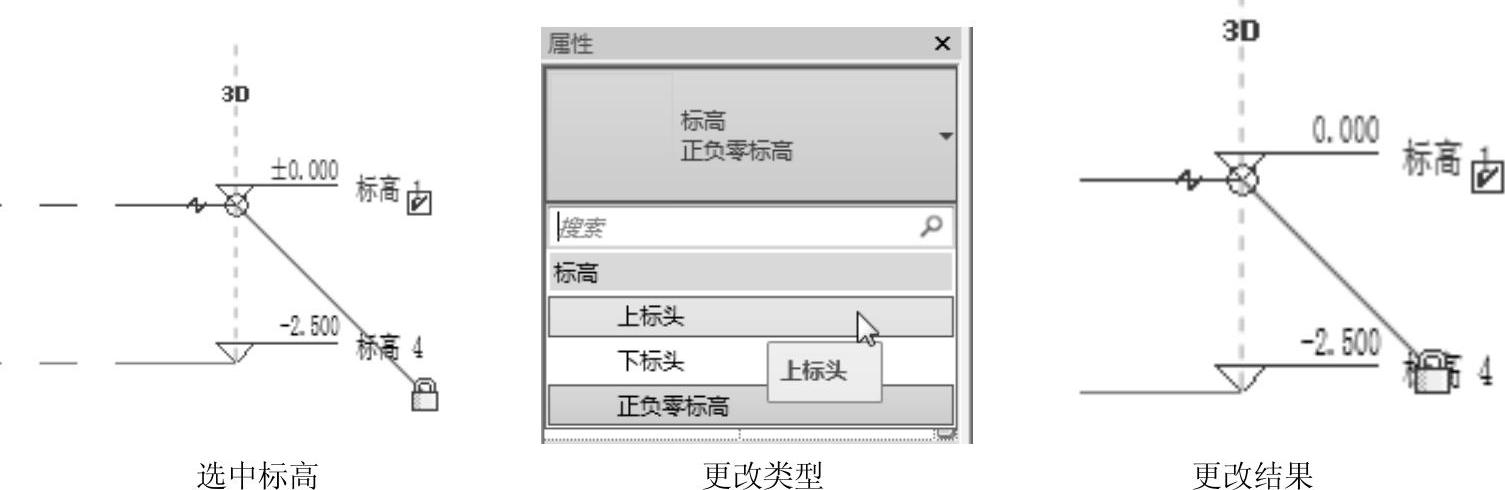

1）选取要修改的标高，在属性选项板中更改类型，如图4-10所示。

图4-10 更改标高类型

2）当相邻两个标高靠得很近时，有时会出现标头文字重叠的现象，可以单击“添加弯头”按钮，拖动控制柄到适当的位置，如图4-11所示。

图4-11 调整位置

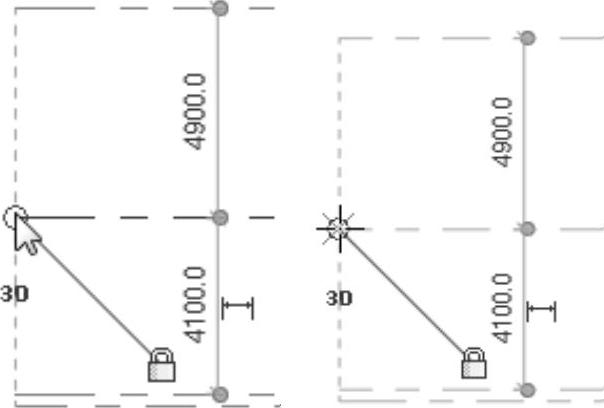

3）选取标高线，拖动标高线两端的操纵柄，向左或向右移动鼠标，调整标高线的长度，如图4-12所示。

图4-12 调整标高线长度

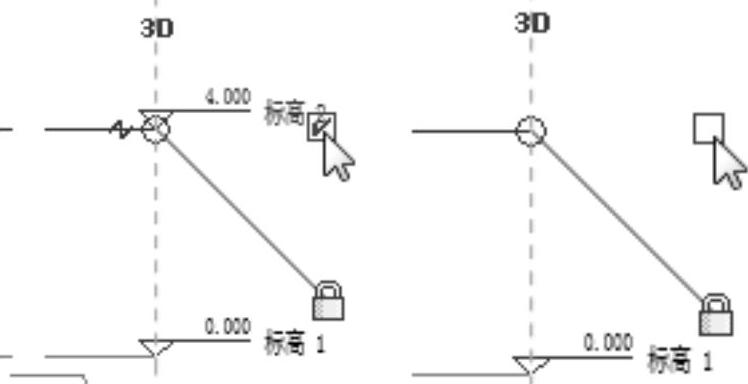

4）选取一条标高线，在标高编号的附近会显示“隐藏或显示标头”复选框。取消此复选框的勾选，隐藏标头；勾选此复选框，显示标头，如图4-13所示。

图4-13 隐藏或显示标头

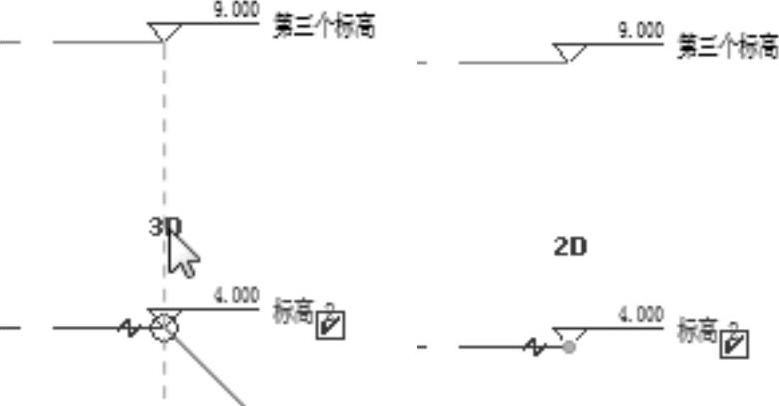

5）选取标高后，单击“3D”字样，将标高切换到2D属性，如图4-14所示。这时拖曳标头延长标高线后，其他视图不会受到影响。

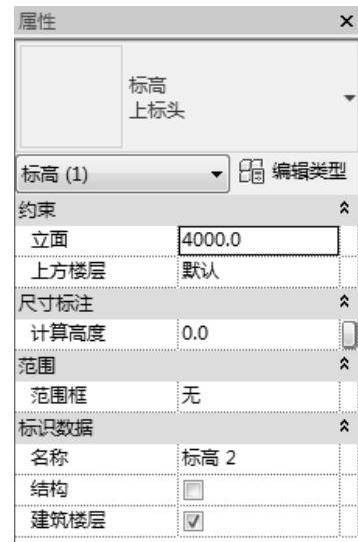

6）可以在属性选项板中通过修改实例属性来指定标高的高程、计算高度和名称，如图4-15所示。对实例属性的修改只会影响当前所选中的图元。

图4-14 3D与2D切换

(www.daowen.com)

图4-15 属性选项板

➢ 立面：标高的垂直高度。

➢ 上方楼层：与“建筑楼层”参数结合使用，此参数指示该标高的下一个建筑楼层。默认情况下，“上方楼层”是下一个启用“建筑楼层”的最高标高。

➢ 计算高度：在计算房间周长、面积和体积时要使用的标高之上的距离。

➢ 名称：标高的标签。可以为该属性指定任何所需的标签或名称。

➢ 结构：将标高标识为主要结构（例如钢顶部）。

➢ 建筑楼层：指示标高对应于模型中的功能楼层或楼板，与其他标高（如平台和保护墙）相对。

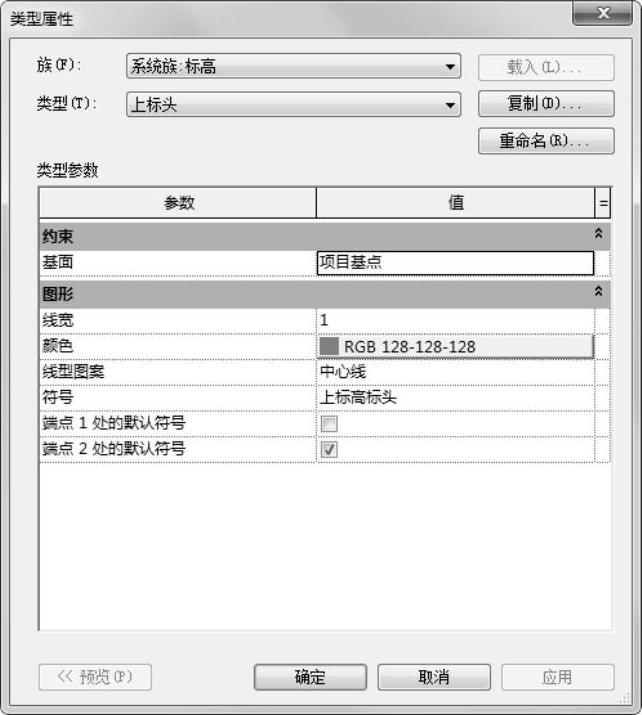

7）单击属性选项板中的“编辑类型”按钮，打开图4-16所示的“类型属性”对话框，可以在该对话框中修改标高类型“基面”“线宽”“颜色”等属性。

➢ 基面：包括项目基点和测量点。如果选择项目基点，则在某一标高上报告的高程基于项目原点。如果选择测量点，则报告的高程基于固定测量点。

➢ 线宽：设置标高类型的线宽。可以从值列表中选择线宽型号。

➢ 颜色：设置标高线的颜色。单击颜色，打开“颜色”对话框，从对话框的颜色列表中选择颜色或自定义颜色。

图4-16 “类型属性”对话框

➢ 线型图案：设置标高线的线型图案。线型图案可以为实线或虚线和圆点的组合。可以从Revit定义的值列表中选择线型图案，或自定义线型图案。

➢ 符号：确定标高线的标头是否显示编号中的标高号（标高标头-圆圈）、显示标高号但不显示编号（标高标头-无编号）或不显示标高号（<无>）。

➢ 端点1处的默认符号：默认情况下，在标高线的左端点处不放置编号，勾选此复选框时，显示编号。

➢ 端点2处的默认符号：默认情况下，在标高线的右端点处放置编号。选择标高线时，标高编号旁边将显示复选框，取消此复选框的勾选，隐藏编号。
