使用“标高”工具，可定义垂直高度或建筑内的楼层标高。读者可为每个已知楼层或其他必需的建筑参照（例如第二层、墙顶或基础底端）创建标高。

具体绘制步骤如下。

1）新建一项目文件，并视图切换到东立面视图，或者打开要添加标高的剖面视图或立面视图。

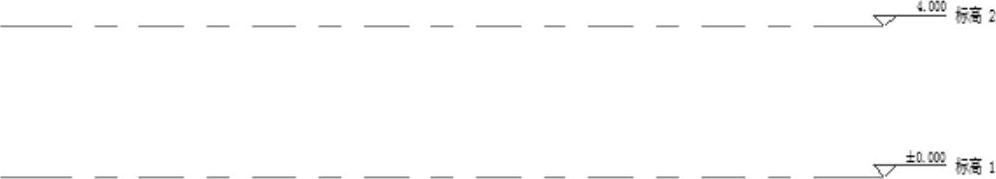

2）东立面视图中显示预设的标高，如图4-1所示。

图4-1 预设标高

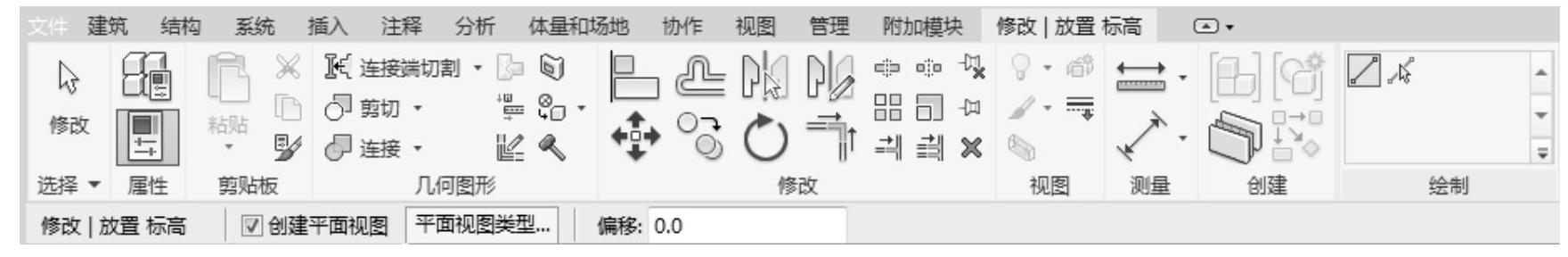

3）单击“建筑”选项卡“基准”面板中的“标高”按钮，打开“修改|放置标高”选项卡和选项栏，如图4-2所示。

图4-2 “修改|放置标高”选项卡和选项栏

➢ 创建平面视图：默认勾选此复选框，所创建的每个标高都是一个楼层，并且拥有关联楼层平面视图和天花板投影平面视图。如果取消勾选此复选框，则认为标高是非楼层的标高或参照标高，并且不创建关联的平面视图。墙及其他以标高为主体的图元可以将参照标高用作自己的墙顶定位标高或墙底定位标高。

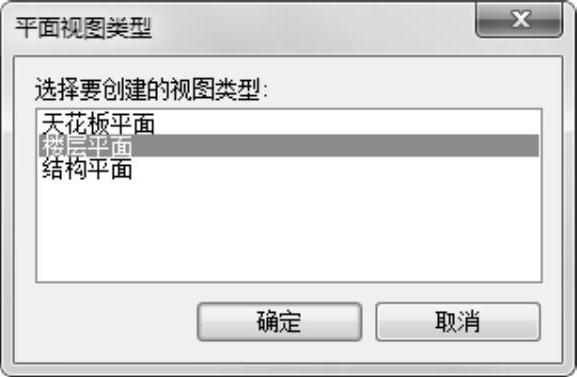

➢ 平面视图类型：单击此选项，打开图4-3所示“平面视图类型”对话框，指定视图类型。

图4-3 “平面视图类型”对话框

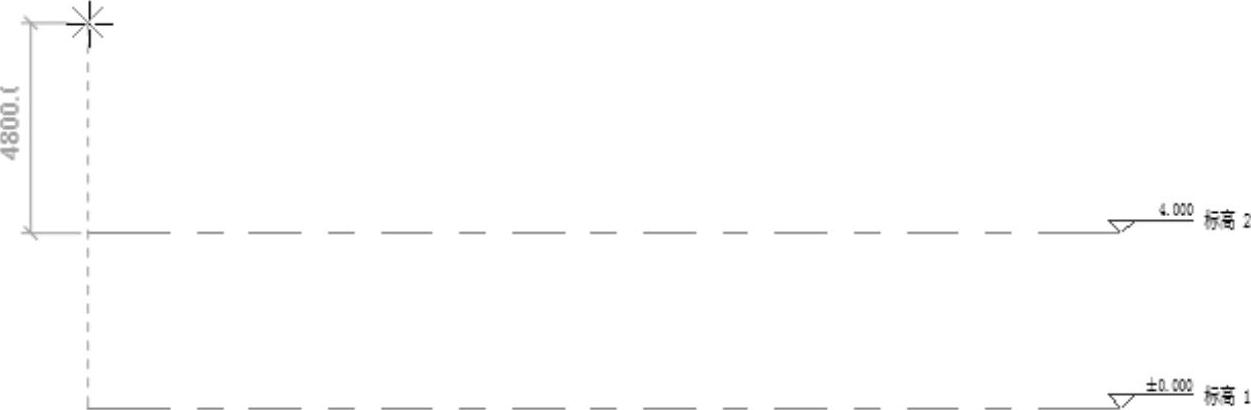

4）当放置光标以创建标高时，如果光标与现有标高线对齐，则光标和该标高线之间会显示一个临时的垂直尺寸标注，如图4-4所示。单击确定标高的起点。

图4-4 对齐标头

5）通过水平移动光标绘制标高线，直到捕捉到另一侧标头时，单击确定标高线的终点。(www.daowen.com)

6）选择与其他标高线对齐的标高线时，将会出现一个锁以显示对齐，如图4-5所示。如果水平移动标高线，则全部对齐的标高线会随之移动。

图4-5 锁定对齐

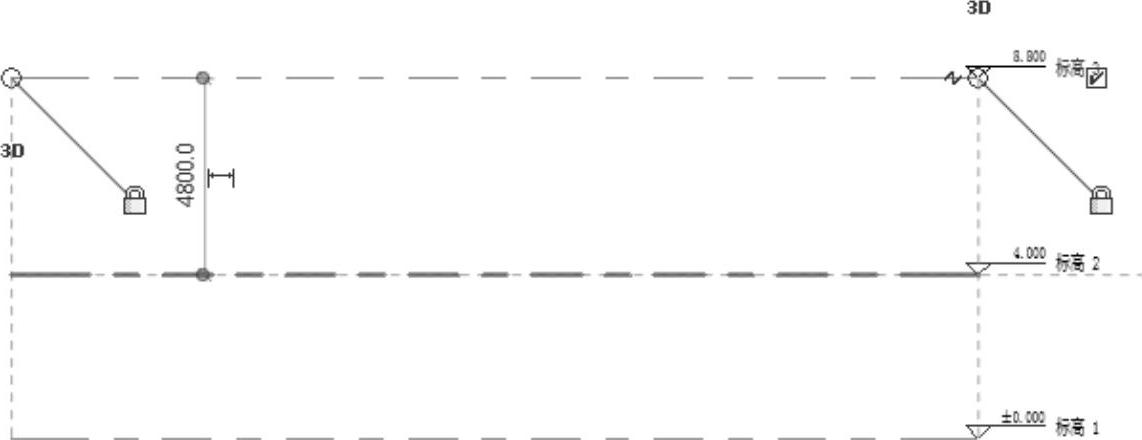

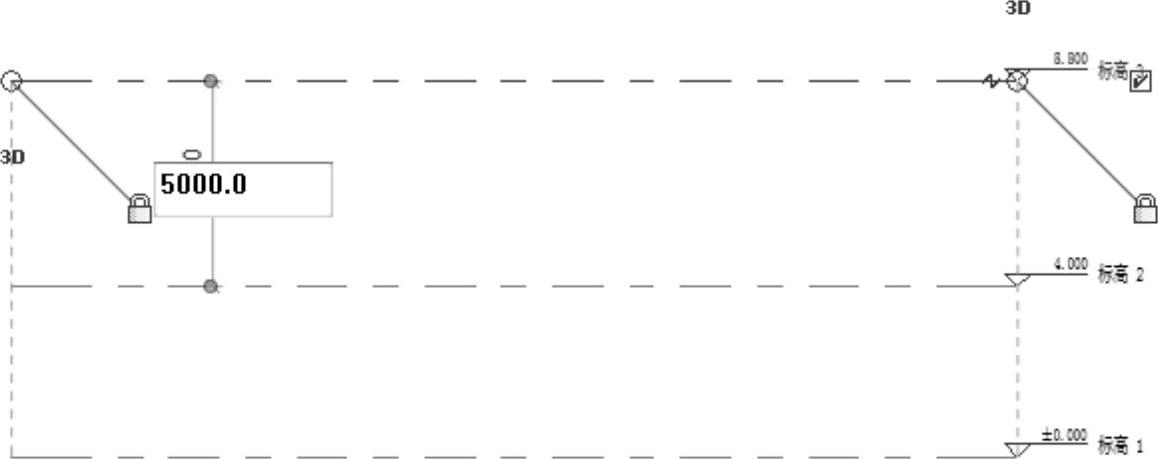

7）选中视图中标高的临时尺寸值，可以更改标高的高度，如图4-6所示。

图4-6 改标高高度

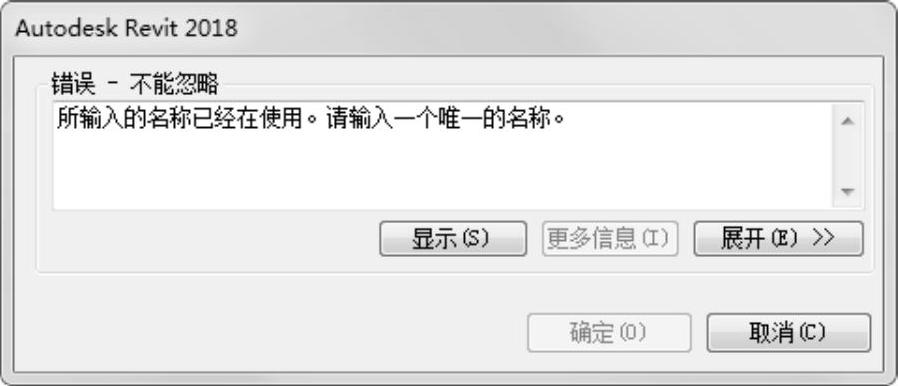

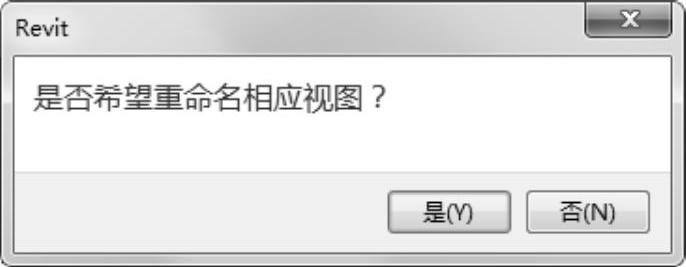

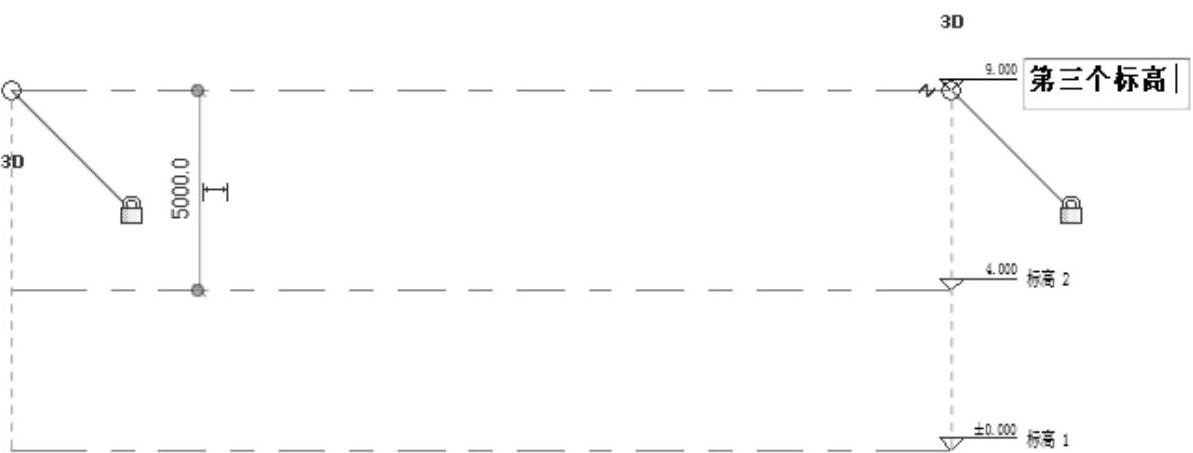

8）单击标高的名称，可以改变其名称，如图4-7所示。在空白位置单击，打开图4-8所示“Revit”提示对话框，单击“是”按钮，则相关的楼层平面和天花板投影平面的名称也将随之更新。如果输入的名称已存在，则会打开图4-9所示“AutodeskRevit2018”错误提示对话框，单击“取消”按钮，重新输入名称。

图4-7 输入标高名称

图4-8 “Revit”提示对话框

图4-9 “Autodesk Revit 2018”错误提示对话框

注意：

在绘制标高时，要注意鼠标的位置，如果鼠标在现有标高的上方，则会在当前标高上方生成标高，如果鼠标在现有标高的下方位置，则会在当前标高的下方生成标高。在拾取时，视图中会以虚线表示即将生成的标高位置，可以根据此来预览并判断标高位置是否正确。

9）如果想要生成多条标高，还可以利用“复制”和“阵列”创建多个标高，只是利用这两种工具只能单纯地创建标高符号而不会生成相应的视图，所以需要手动创建平面视图。
