平开窗是在窗扇一侧装铰链,与窗框相连,有单扇、双扇之分,可以内开或外开。平开窗构造简单,制作与安装方便,采风、通风效果好,应用最广。

具体步骤如下。

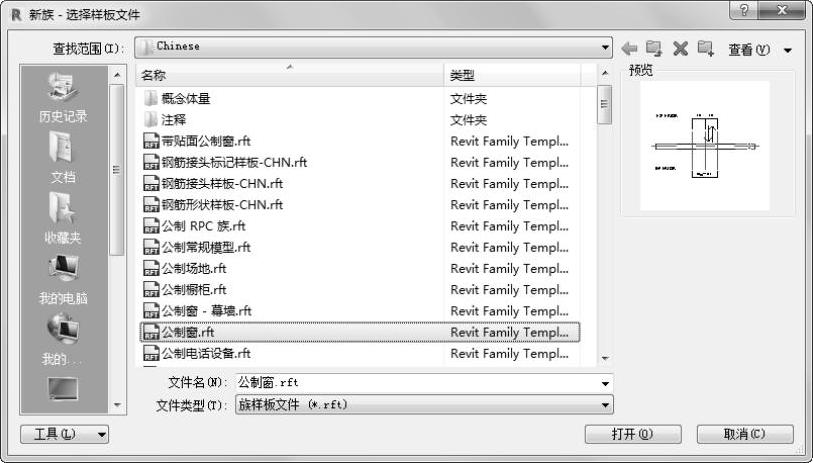

1)在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令,打开“新族-选择样板文件”对话框,选择“公制窗.rft”为样板族,如图3-76所示,单击“打开”按钮进入族编辑器,如图3-77所示。


图3-76 “新族-选择样板文件”对话框


图3-77 绘制窗界面

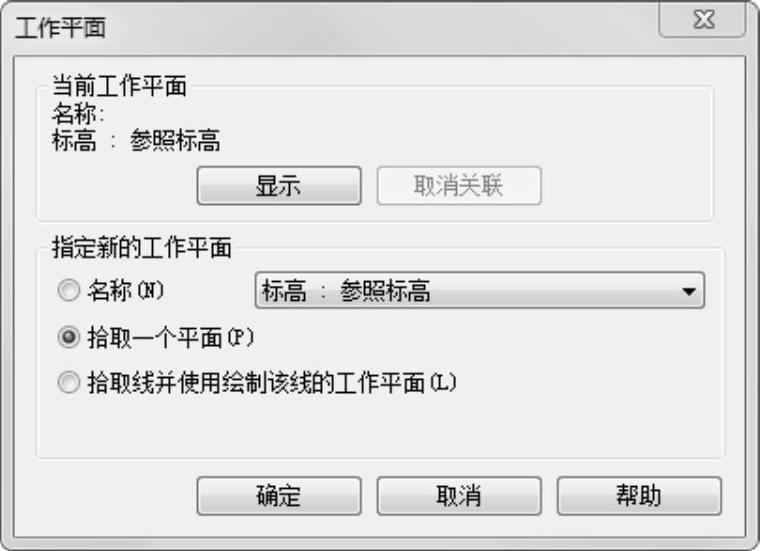

2)单击“创建”选项卡“工作平面”面板中的“设置”按钮978-7-111-61116-5-Chapter03-153.jpg,打开“工作平面”对话框,选择“拾取一个平面”选项,如图3-78所示。单击“确定”按钮,在视图中拾取墙体中心位置的参照平面为工作平面,如图3-79所示。


图3-78 “工作平面”对话框


图3-79 拾取参照平面

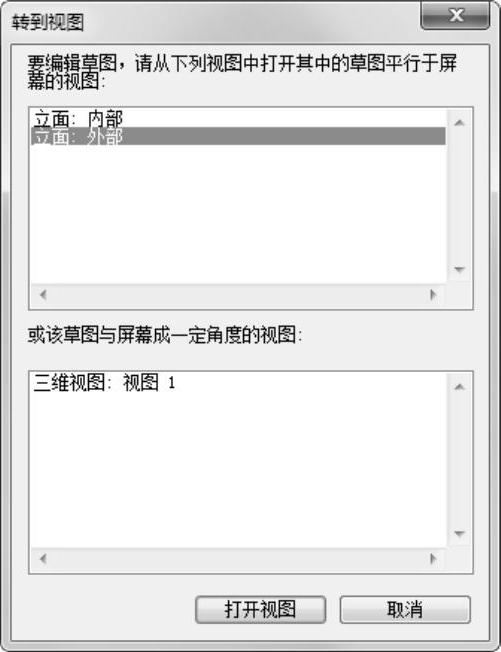

3)打开“转到视图”对话框,选择“立面:外部”,如图3-80所示,单击“打开视图”按钮,打开立面视图,如图3-81所示。


图3-80 “转到视图”对话框


图3-81 立面视图

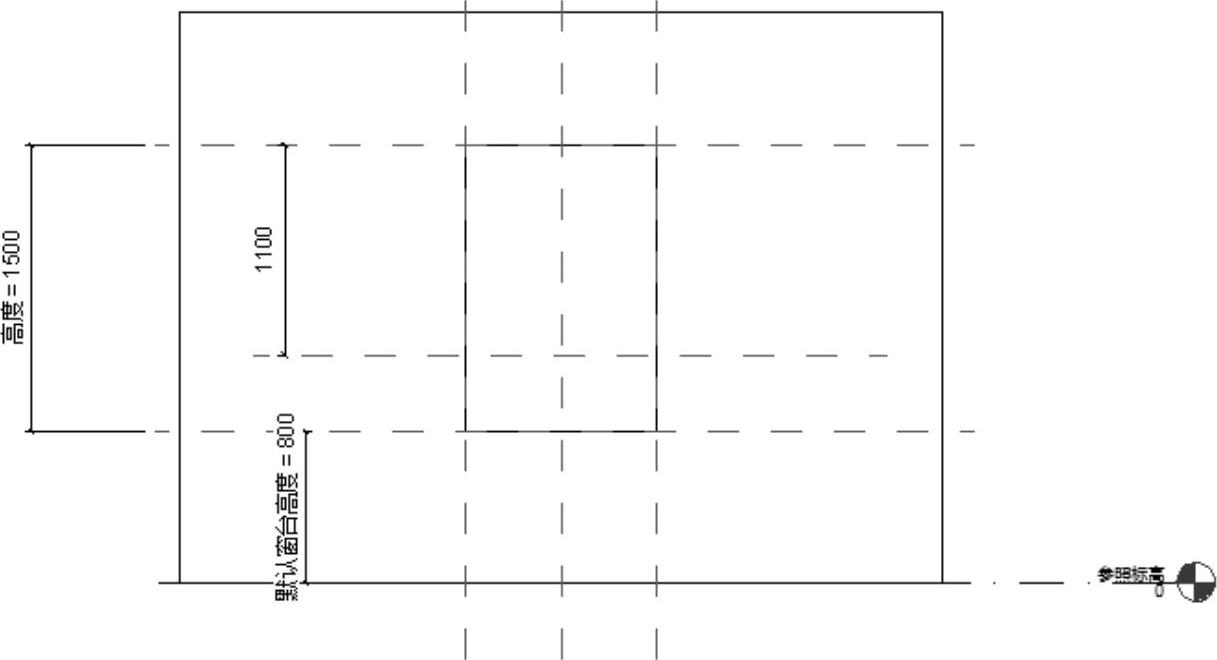

4)单击“创建”选项卡“基准”面板中的“参照平面”按钮978-7-111-61116-5-Chapter03-158.jpg,绘制新平面,然后单击“修改”选项卡“测量”面板中的“对齐尺寸标注”按钮978-7-111-61116-5-Chapter03-159.jpg,标注新平面的尺寸,如图3-82所示。


图3-82 标注尺寸

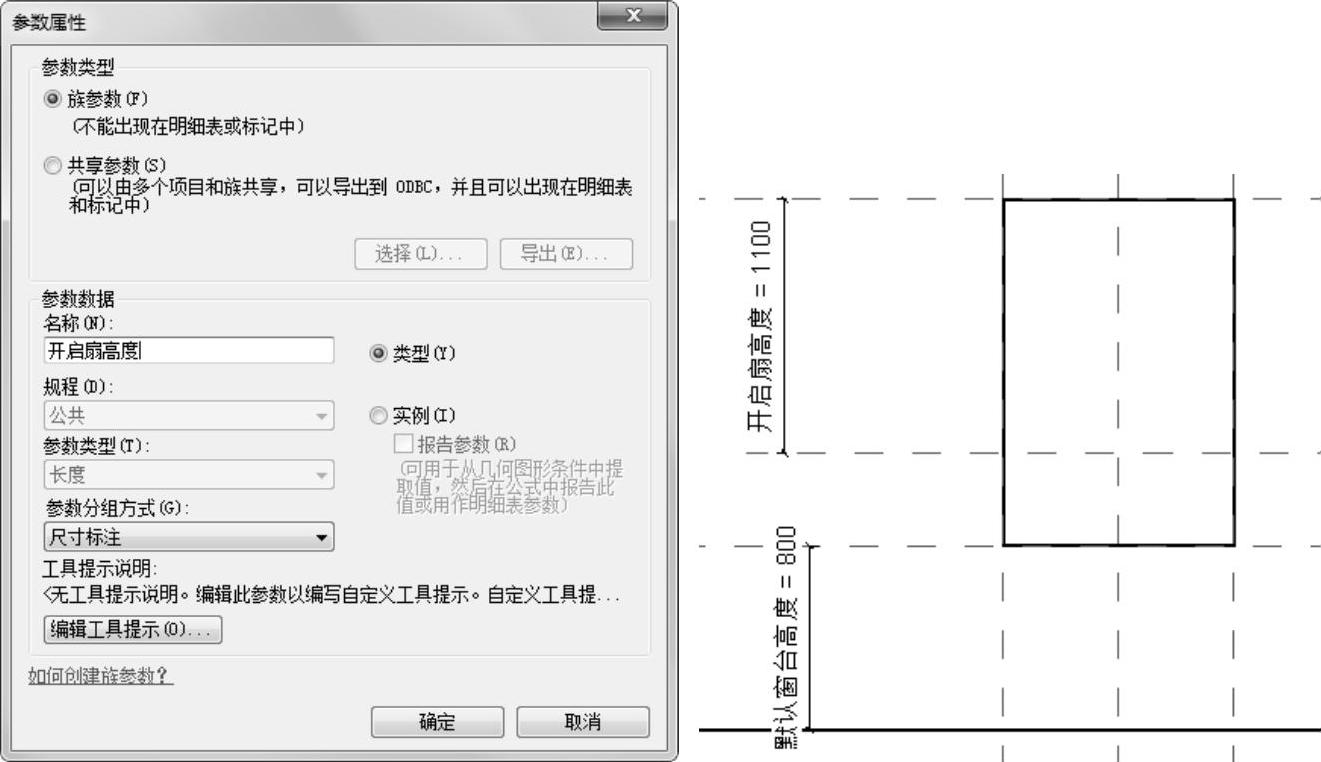

5)选中上步标注的尺寸,打开“修改|尺寸标注”选项卡,单击“标签尺寸标注”面板中的“创建参数”按钮978-7-111-61116-5-Chapter03-161.jpg,打开“参数属性”对话框,选择“参数类型”为“族参数”,输入名称为“开启扇高度”,设置“参数分组方式”为“尺寸标注”,单击“确定”按钮,完成尺寸的添加,如图3-83所示。


图3-83 添加参数

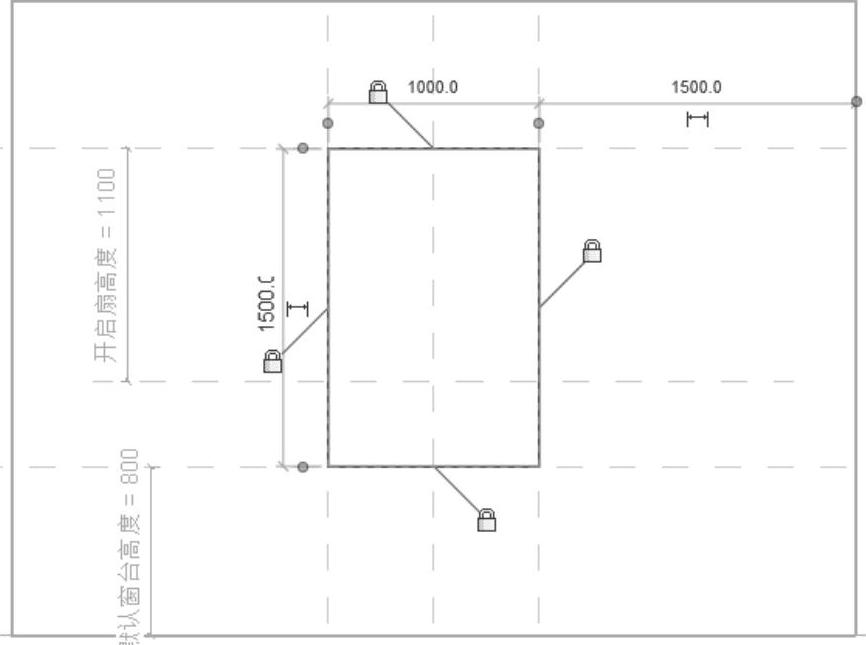

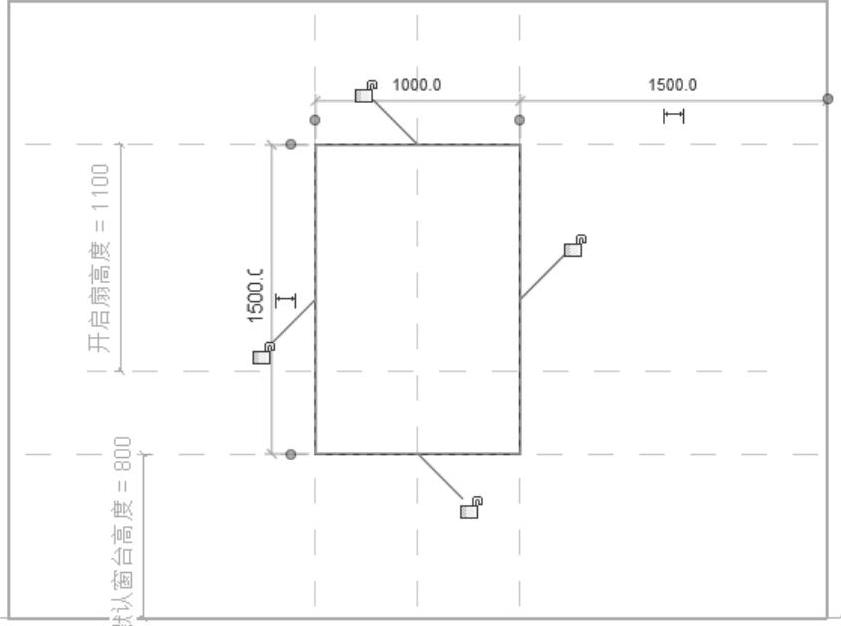

6)单击“创建”选项卡“形状”面板中的“拉伸”按钮978-7-111-61116-5-Chapter03-163.jpg,打开“修改|创建拉伸”选项卡,单击“绘制”面板中的“矩形”按钮978-7-111-61116-5-Chapter03-164.jpg,以洞口轮廓及参照平面为参照,创建轮廓线,如图3-84所示。单击视图中的“创建或删除长度或对齐约束”按钮978-7-111-61116-5-Chapter03-165.jpg,将轮廓线与洞口进行锁定,如图3-85所示。


图3-84 绘制轮廓线


图3-85 锁定约束

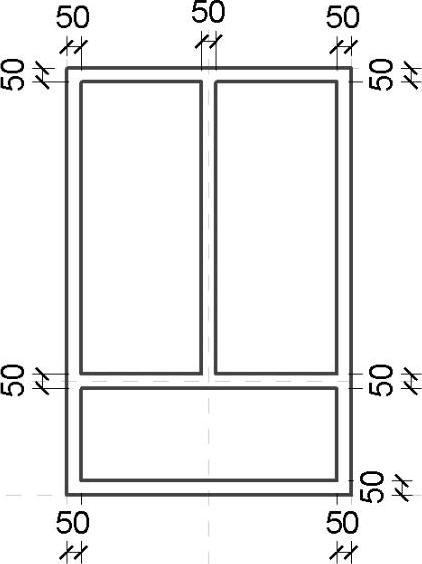

7)利用绘图和修改命令绘制窗框,并标注尺寸,如图3-86所示。


图3-86 绘制窗框

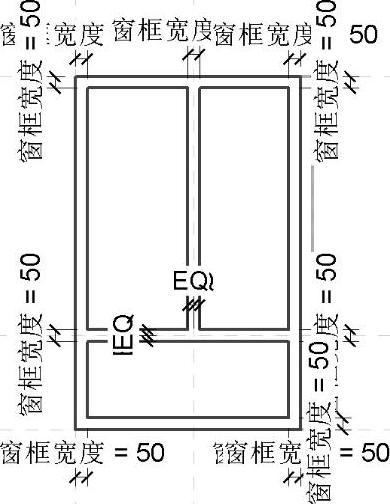

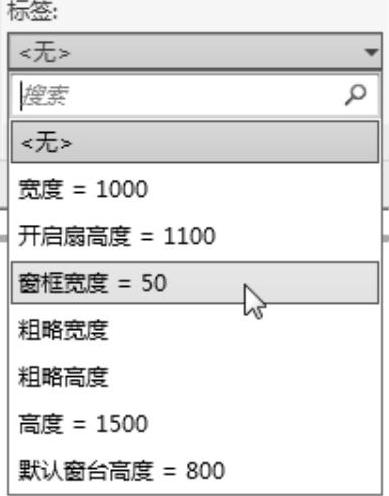

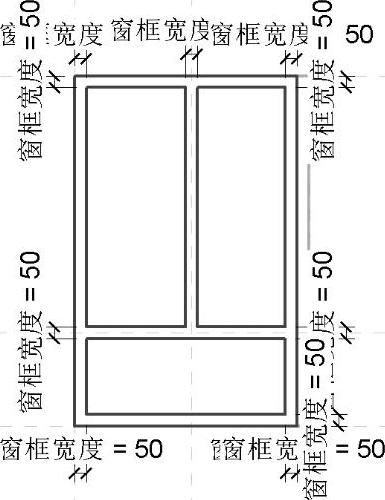

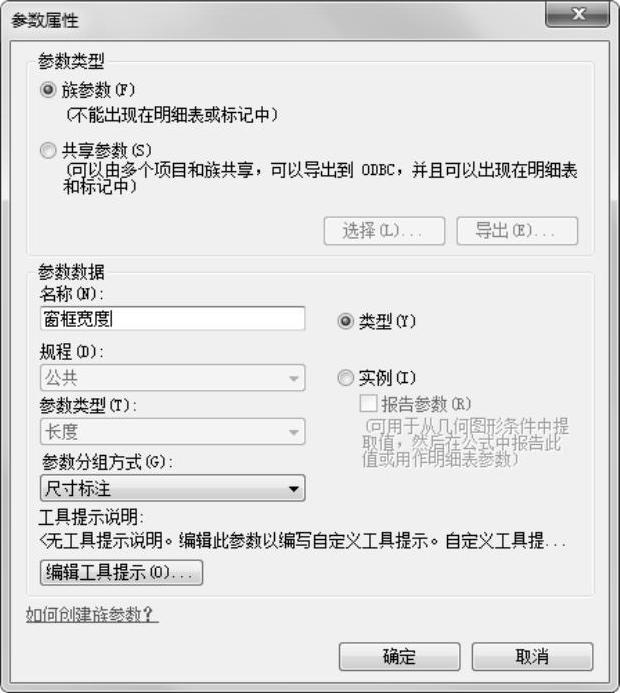

8)选中窗框中的任意一个尺寸,打开“修改|尺寸标注”选项卡,单击“标签尺寸标注”面板中的“创建参数”按钮978-7-111-61116-5-Chapter03-169.jpg,打开“参数属性”对话框,选择“参数类型”为“族参数”,输入名称为“窗框宽度”,设置“参数分组方式”为“尺寸标注”,如图3-87所示,单击“确定”按钮,完成尺寸的添加。选中其余的窗框尺寸,在“标签尺寸标注”面板的“标签”下拉列表框中选择“窗框宽度=50”选项,如图3-88所示。最终结果如图3-89所示。


图3-87 添加参数


图3-88 选择标签


图3-89 添加窗框宽度标签

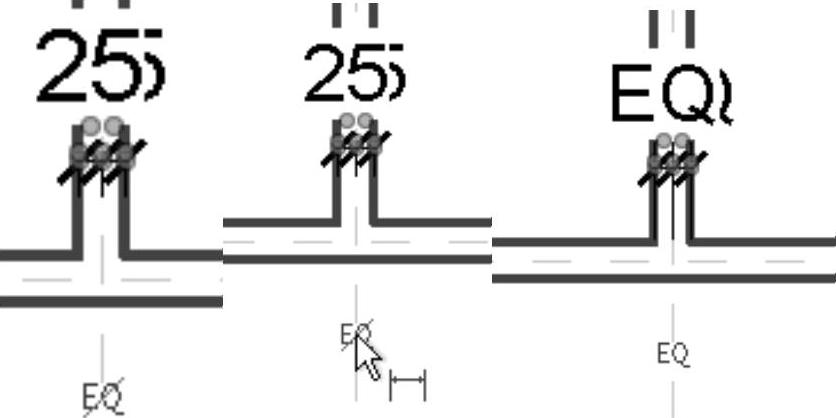

9)单击“测量”面板中的“对齐尺寸标注”按钮978-7-111-61116-5-Chapter03-173.jpg,分别拾取中间部分左侧窗框、中间参照面和右侧窗框标注连续尺寸,然后单击EQ限制符号,如图3-90所示。标注其他的EQ尺寸,结果如图3-91所示。


图3-90 标注EQ尺寸


图3-91 标注其他EQ尺寸

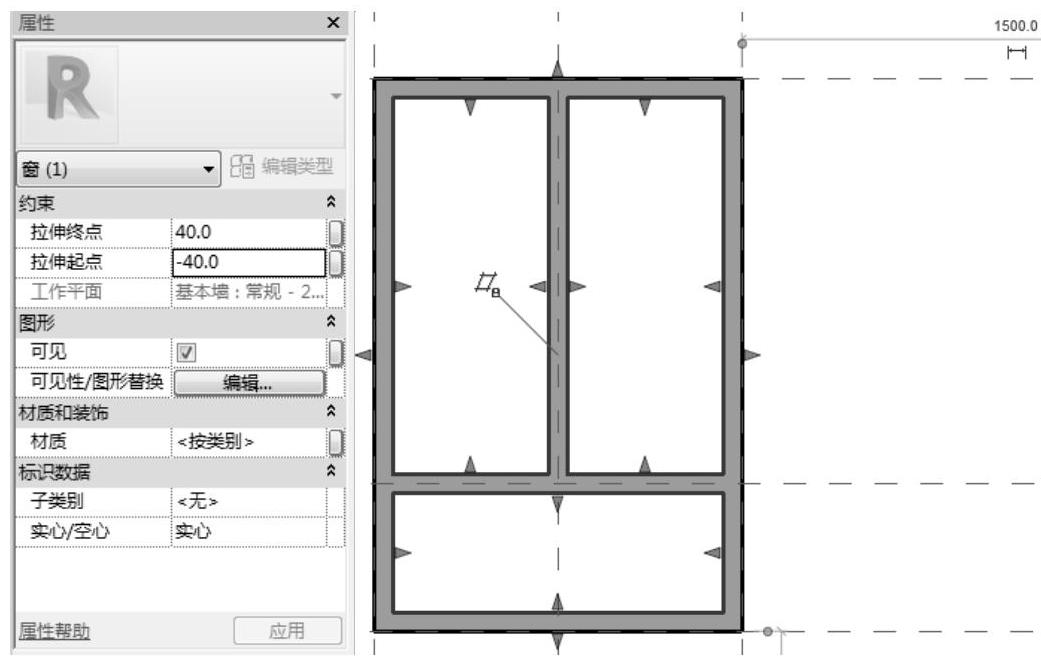

10)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter03-176.jpg,在属性选项板中设置“拉伸起点”为“-40”,“拉伸终点”为“40”,如图3-92所示,单击“应用”按钮,完成拉伸模型的创建。(www.daowen.com)


图3-92 设置拉伸参数

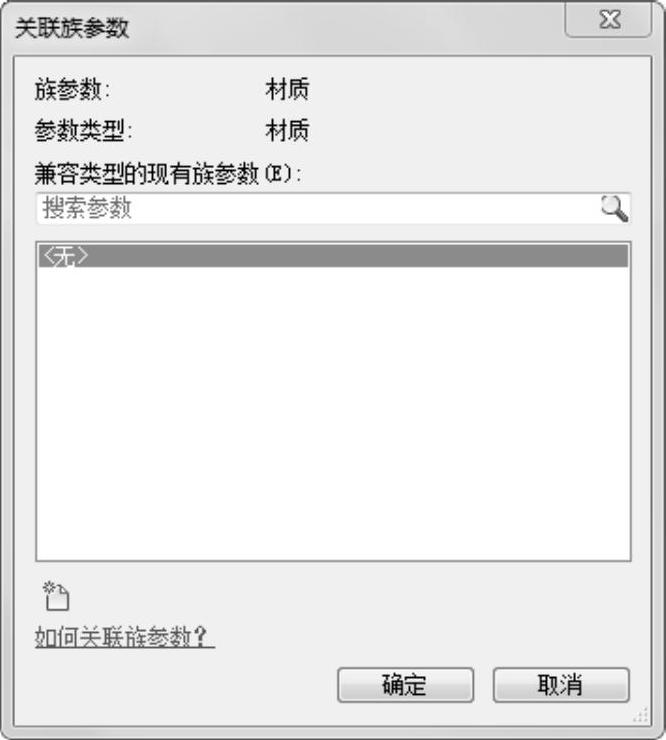

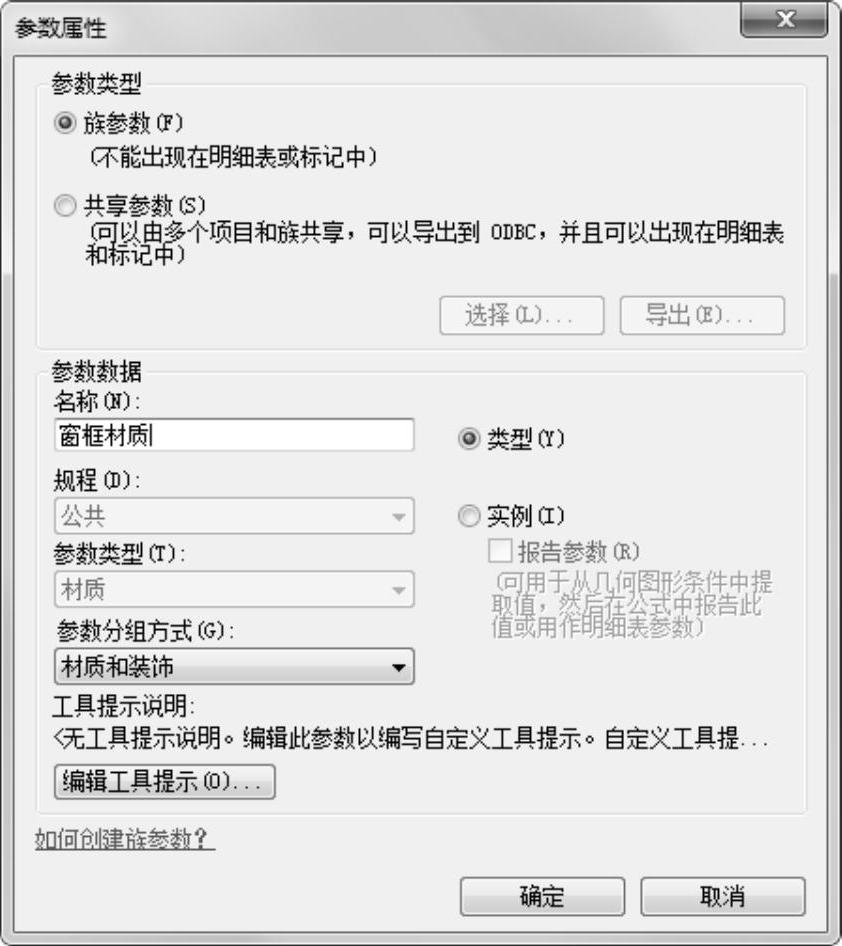

11)单击属性选项板“材质和装饰”栏中“材质”右侧的“关联族参数”按钮978-7-111-61116-5-Chapter03-178.jpg,打开图3-93所示的“关联族参数”对话框,单击“新建参数”按钮978-7-111-61116-5-Chapter03-179.jpg,打开“参数属性”对话框,输入名称为“窗框材质”,“参数分组方式”为“材质和装饰”,如图3-94所示。连续单击“确定”按钮,完成材质的添加。


图3-93 “关联族参数”对话框


图3-94 “参数属性”对话框

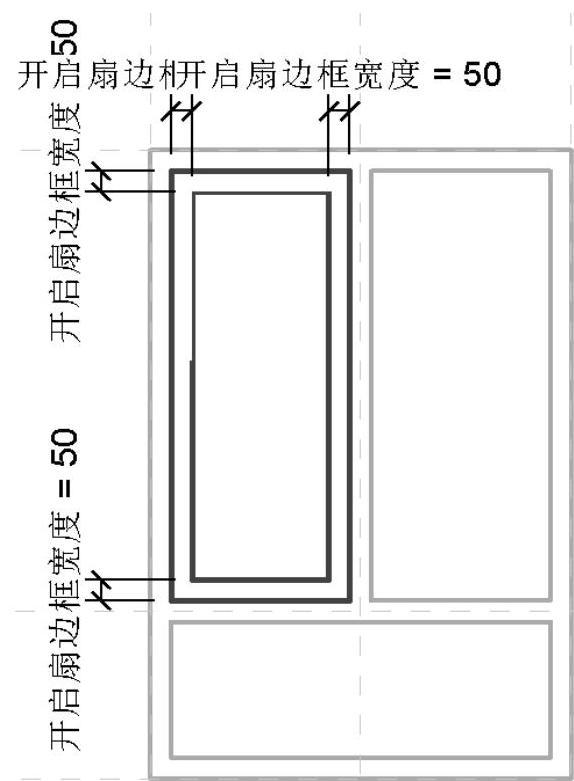

12)单击“创建”选项卡“形状”面板中的“拉伸”按钮978-7-111-61116-5-Chapter03-182.jpg,打开“修改|创建拉伸”选项卡,绘制并标注图形,对标注尺寸添加“开启扇边框宽度”参数,如图3-95所示。


图3-95 创建开启扇边框宽度

注意:

在绘制窗扇框轮廓线时,要将其与窗框洞口锁定,如图3-96所示。

13)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter03-184.jpg,在属性选项板中输入“拉伸终点”为“25”,“拉伸起点”为“-25”,单击“材质”右侧的“关联族参数”按钮978-7-111-61116-5-Chapter03-185.jpg,打开“关联族参数”对话框,选择前面创建的“窗框材质”参数,单击“确定”按钮,完成开启扇窗框的创建,如图3-97所示。


图3-96 窗扇框轮廓与窗框洞口锁定


图3-97 绘制开启扇窗框

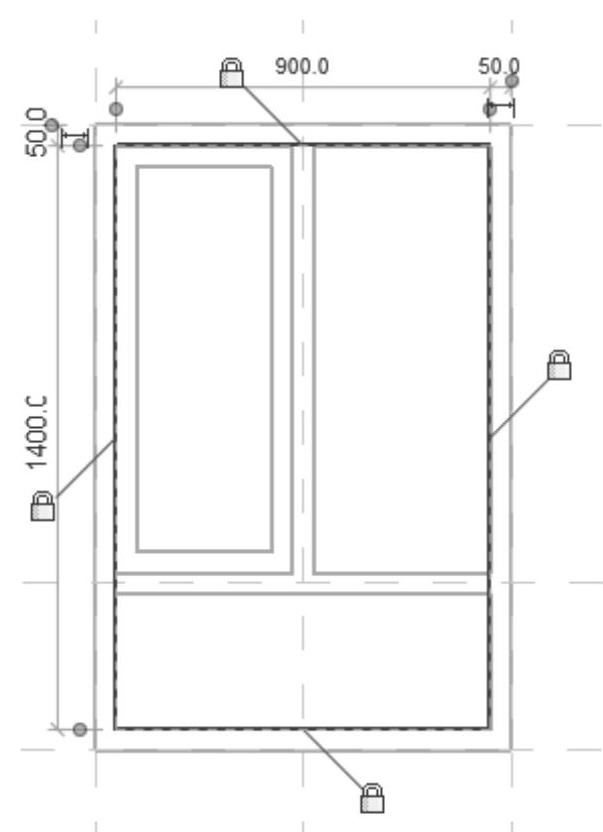

14)单击“创建”选项卡“形状”面板中的“拉伸”按钮978-7-111-61116-5-Chapter03-188.jpg,打开“修改|创建拉伸”选项卡,绘制玻璃轮廓线并将其与内框锁定,如图3-98所示。


图3-98 创建玻璃轮廓线

15)单击“模式”面板中的“完成编辑模式”按钮978-7-111-61116-5-Chapter03-190.jpg,在属性选项板中输入“拉伸终点”为“3”,“拉伸起点”为“-3”,单击“材质”栏中的“按类别”选项,打开“材质浏览器-玻璃”对话框,选择“玻璃”材质,如图3-99所示,单击“确定”按钮,完成玻璃的创建。


图3-99 “材质浏览器-玻璃”对话框

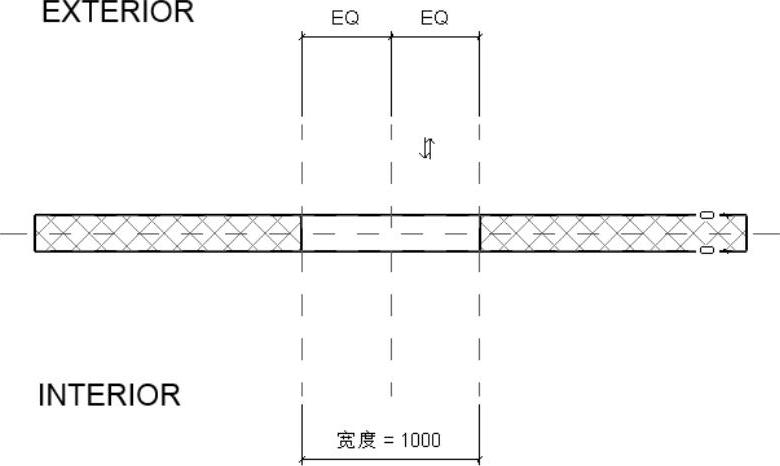

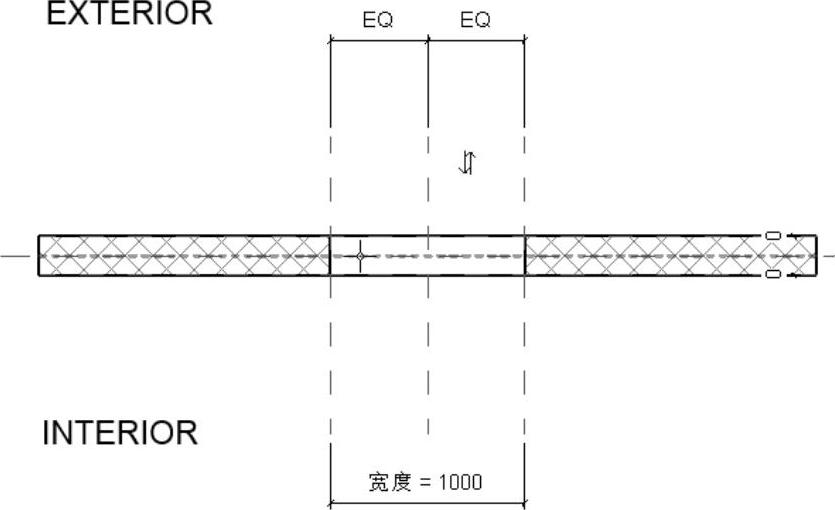

16)在项目浏览器中选择“楼层平面”→“参照标高”,双击打开参照标高视图,如图3-100所示。

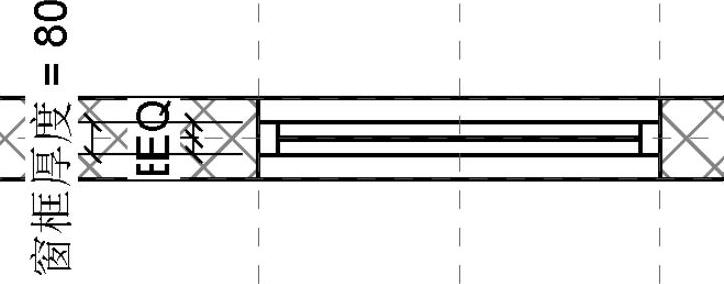

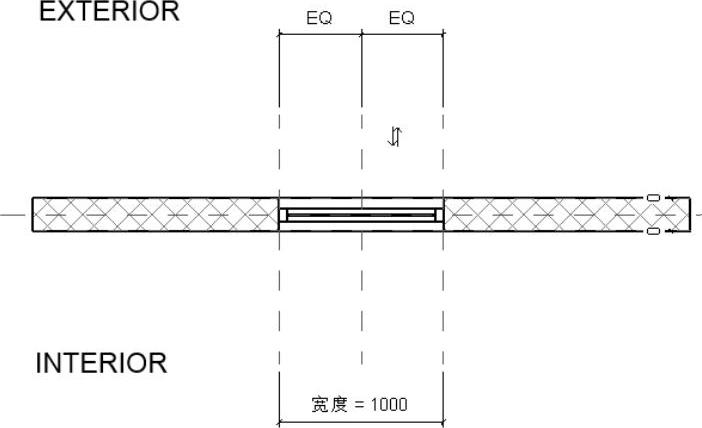

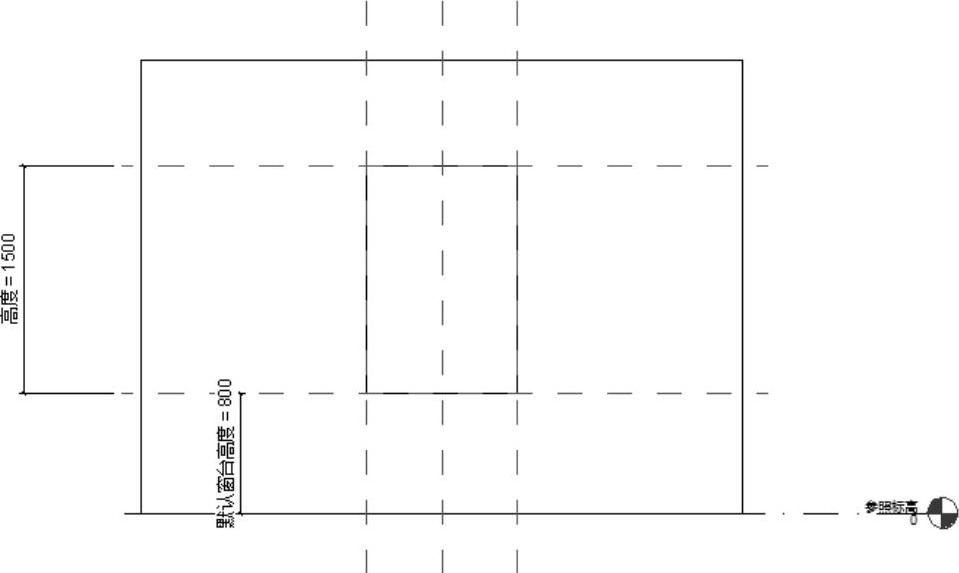

17)单击“测量”面板中的“对齐尺寸标注”按钮978-7-111-61116-5-Chapter03-192.jpg,分别拾取窗框上下边线、中间参照面标注连续尺寸,接着单击EQ限制符号,然后继续标注窗框尺寸,并添加“窗框厚度”尺寸参数,结果如图3-101所示。


图3-100 参照标高视图


图3-101 添加窗框厚度参数尺寸

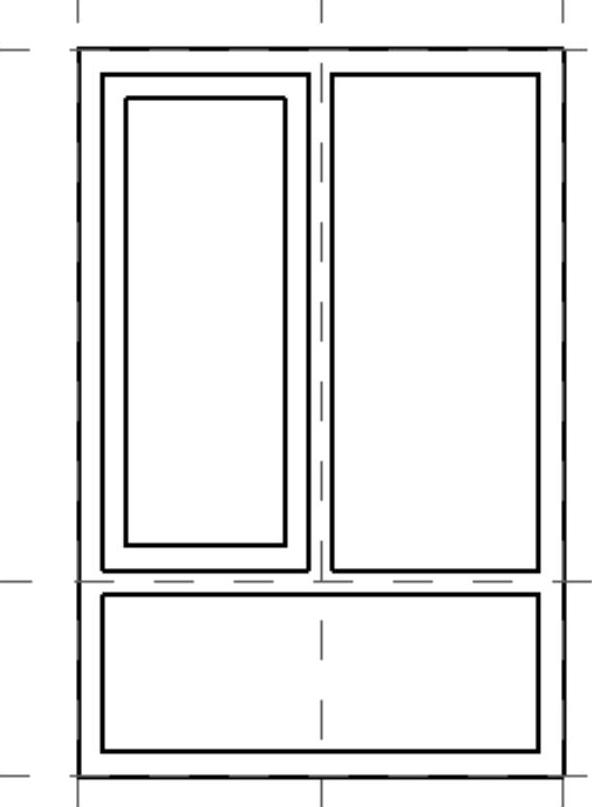

18)平开窗族绘制完成,单击“快速访问”工具栏中的“保存”按钮978-7-111-61116-5-Chapter03-195.jpg,打开“另存为”对话框,输入名称为“平开窗”,单击“保存”按钮,保存族文件。

19)选择“文件程序菜单”→“新建”→“项目”命令,打开“新建项目”对话框,在样板文件下拉列表中选择“建筑样板”,单击“确定”按钮,新建项目文件。也可以直接打开已有项目文件。

20)单击“建筑”选项卡“构建”面板中的“墙”按钮978-7-111-61116-5-Chapter03-196.jpg,在视图中任意绘制一段墙体,如图3-102所示。

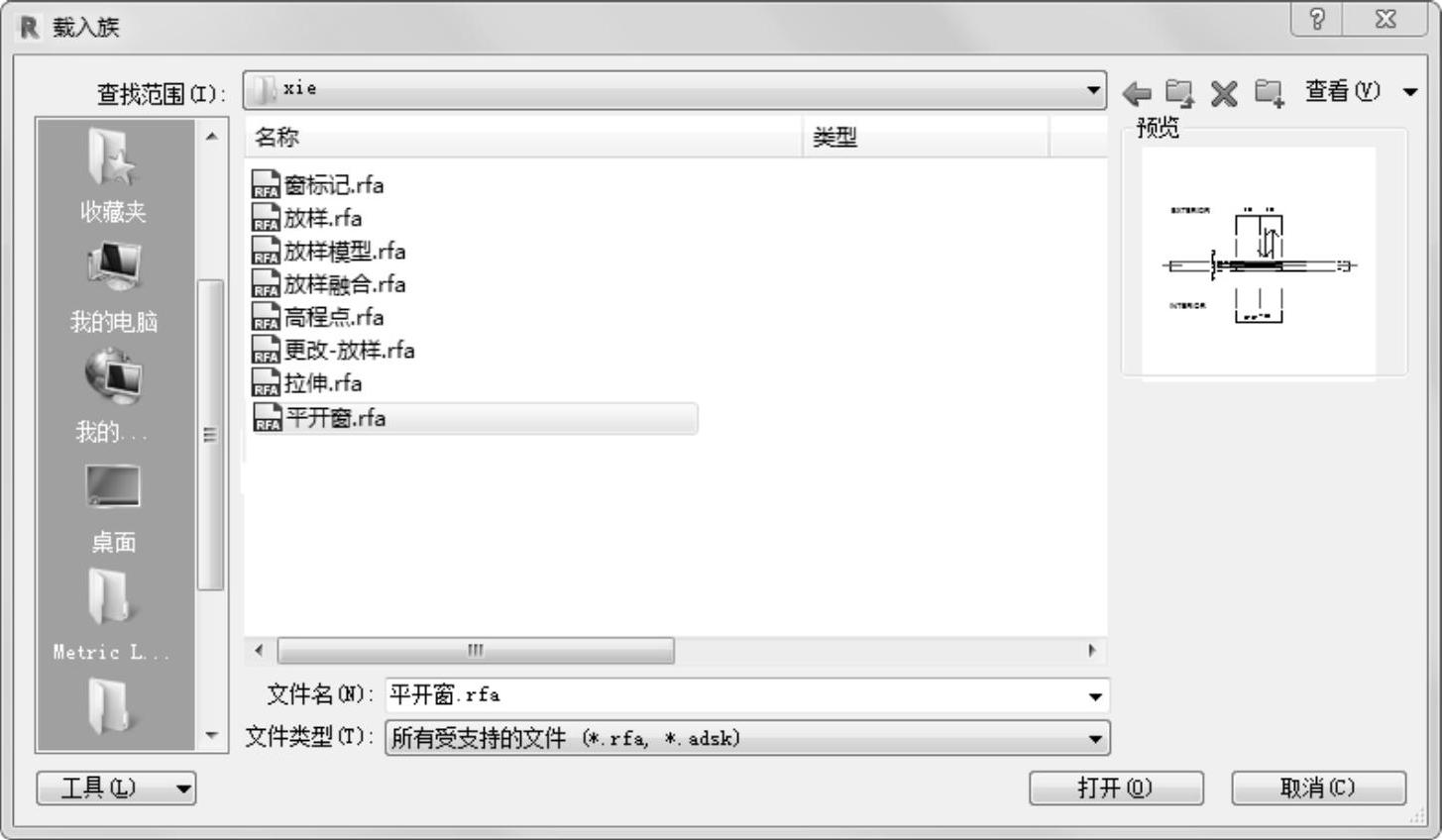

21)单击“插入”选项卡“从库中载入”面板中的“载入族”按钮978-7-111-61116-5-Chapter03-197.jpg,打开“载入族”对话框,选择“平开窗.rfa”族文件,如图3-103所示。单击“打开”按钮,载入平开窗族文件。


图3-102 绘制墙体


图3-103 “载入族”对话框

22)在项目浏览器中,选择“族”→“窗”→“平开窗”节点下的“平开窗”族文件,

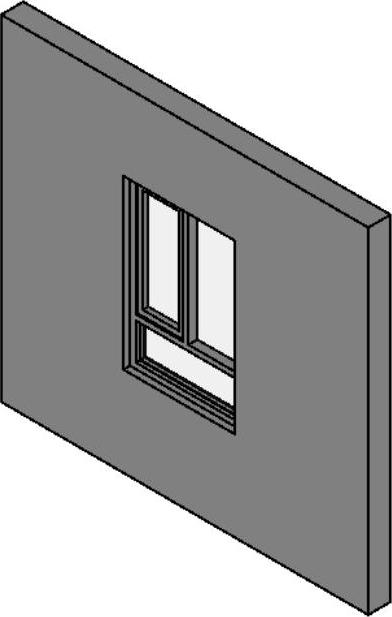

将其拖曳到墙体中放置,如图3-104所示。在项目浏览器中选择三维视图,观察图形,如图3-105所示。


图3-104 放置平开窗


图3-105 效果图
