通过放样融合工具可以创建一个具有两个不同轮廓的融合体,然后沿某个路径对其进行放样。放样融合的造型由绘制或拾取的二维路径以及绘制或载入的两个轮廓确定。
具体绘制步骤如下。
1)在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令,打开“新族-选择样板文件”对话框,选择“公制常规模型.rft”为样板族,单击“打开”按钮进入族编辑器。

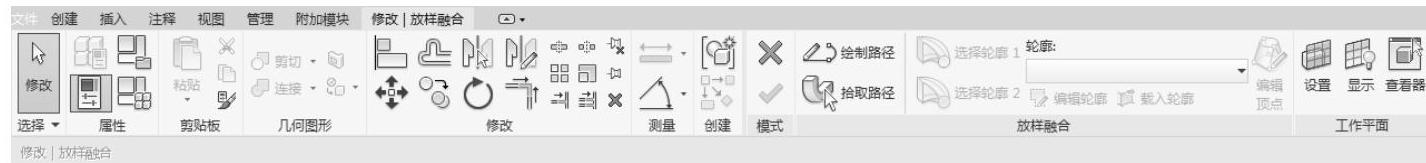

2)单击“创建”选项卡“形状”面板中的“放样融合”按钮,打开“修改|放样融合”选项卡,如图3-70所示。
图3-70 “修改|放样融合”选项卡

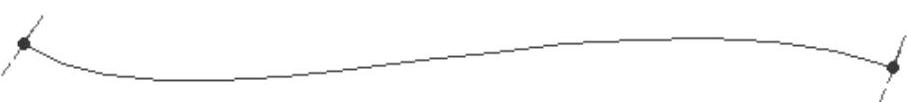

3)单击“放样”面板中“绘制路径”按钮,打开“修改|放样融合>绘制路径”选项卡,单击“绘制”面板中的“样条曲线”按钮,绘制图3-71所示的放样路径。单击“模式”面板中的“完成编辑模式”按钮,完成路径绘制。如果选择现有的路径,则单击“拾取路径”按钮,拾取现有绘制线作为路径。
图3-71 绘制路径

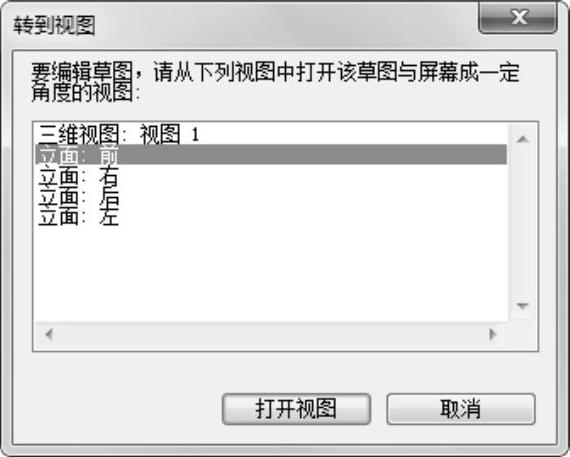

4)单击“放样”面板中“编辑轮廓”按钮,打开图3-72所示“转到视图”对话框,选择“立面:前”视图绘制轮廓,如果在平面视图中绘制路径,应选择立面视图来绘制轮廓。单击“打开视图”按钮。

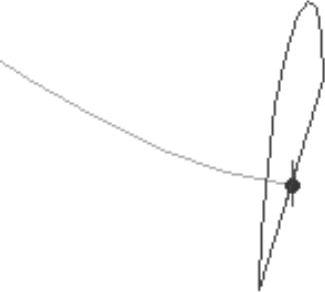

5)单击“放样融合”面板中的“选择轮廓1”按钮,然后单击“绘制截面”按钮,利用矩形绘制图3-73所示的截面轮廓1。单击“模式”面板中的“完成编辑模式”按钮,结果如图3-74所示。(www.daowen.com)
图3-72 “转到视图”对话框
图3-73 绘制截面1
6)单击“放样融合”面板中的“选择轮廓2”按钮,然后单击“绘制截面”按钮,利用圆弧绘制图3-74所示的截面轮廓2。单击“模式”面板中的“完成编辑模式”按钮,结果如图3-75所示。
图3-74 绘制截面2
图3-75 放样融合
