通过沿路径放样二维轮廓，可以创建三维形状。可以使用放样方式创建饰条、栏杆扶手或简单的管道。

路径既可以是单一的闭合路径，也可以是单一的开放路径。但不能有多条路径。路径可以是直线和曲线的组合。轮廓草图可以是单个闭合环形，也可以是不相交的多个闭合环形。

具体绘制步骤如下。

1）在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令，打开“新族-选择样板文件”对话框，选择“公制常规模型.rft”为样板族，单击“打开”按钮进入族编辑器。

2）单击“创建”选项卡“形状”面板中的“放样”按钮，打开“修改|放样”选项卡，如图3-61所示。

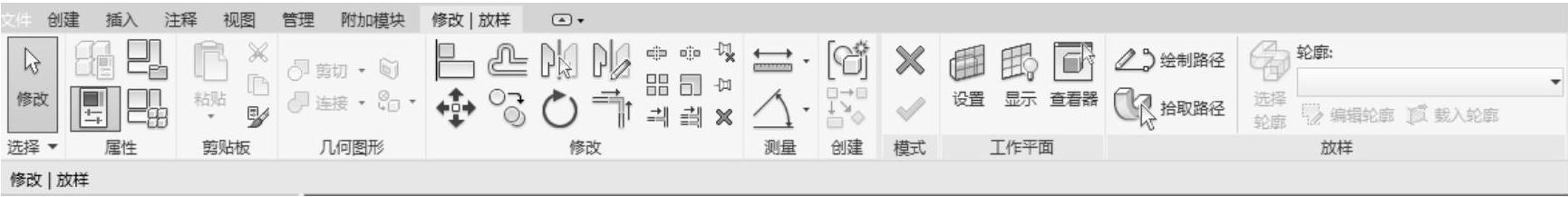

图3-61 “修改|放样”选项卡

3）单击“放样”面板中的“绘制路径”按钮，打开“修改|放样>绘制路径”选项卡，单击“绘制”面板中的“样条曲线”按钮，绘制图3-62所示的放样路径。单击“模式”面板中的“完成编辑模式”按钮，完成路径绘制。如果选择现有的路径，则单击“拾取路径”按钮，拾取现有绘制线作为路径。

4）单击“放样”面板中的“编辑轮廓”按钮，打开图3-63所示的“转到视图”对话框，选择“立面：前”视图绘制轮廓，如果在平面视图中绘制路径，应选择立面视图来绘制轮廓。单击“打开视图”按钮。

(www.daowen.com)

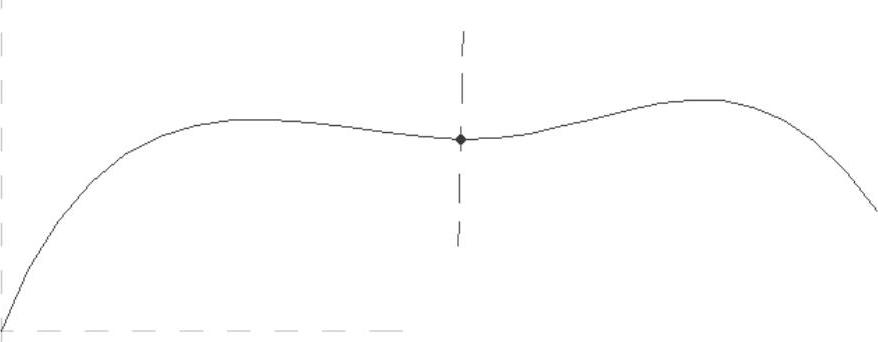

图3-62 绘制路径

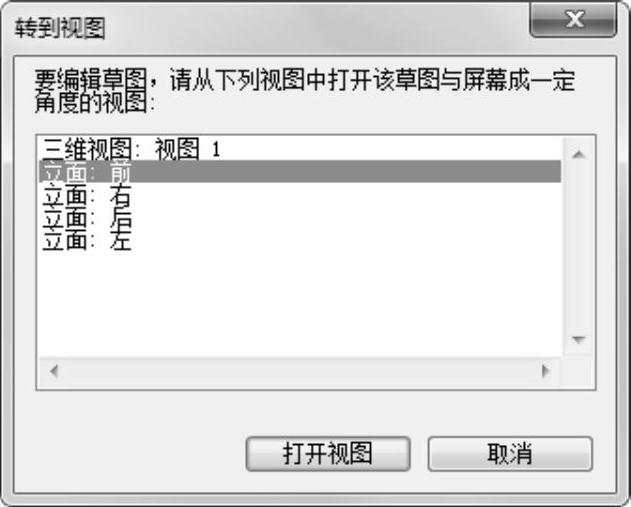

图3-63 “转到视图”对话框

5）单击“绘制”面板中的“椭圆”按钮，绘制图3-64所示的放样截面轮廓。单击“模式”面板中的“完成编辑模式”按钮，结果如图3-65所示。

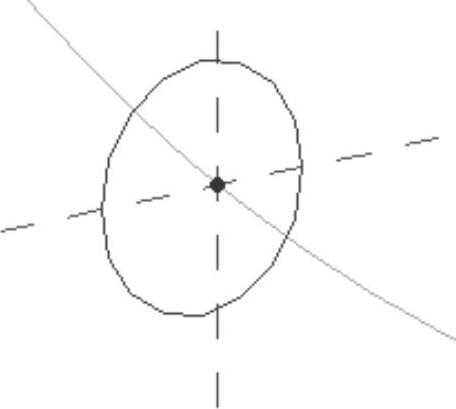

图3-64 绘制截面

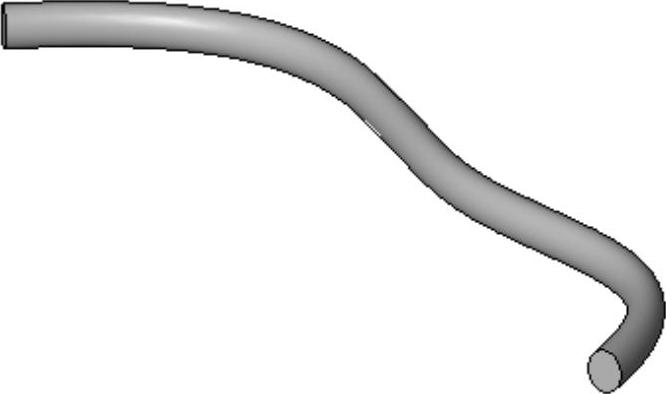

图3-65 放样
