在工作平面上绘制形状的二维轮廓，然后拉伸该轮廓使其与绘制它的平面垂直，得到拉伸模型。

具体绘制步骤如下。

1）在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令，打开“新族-选择样板文件”对话框，选择“公制常规模型.rft”为样板族，如图3-48所示，单击“打开”按钮进入族编辑器，如图3-49所示。

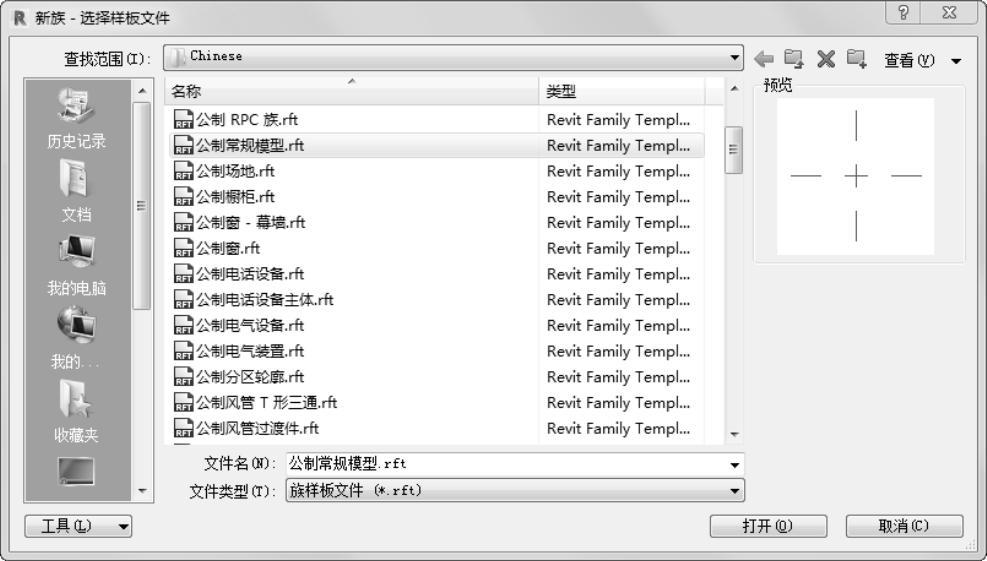

图3-48 “新族-选择样板文件”对话框

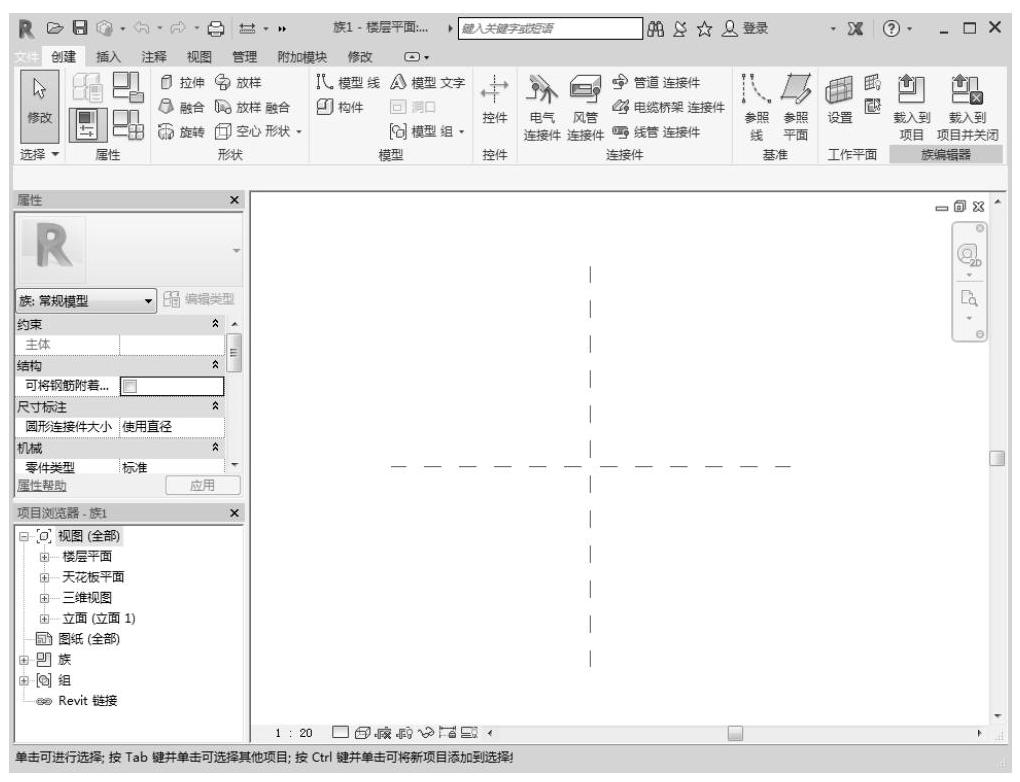

图3-49 族编辑器

2）单击“创建”选项卡“形状”面板中的“拉伸”按钮，打开“修改|创建拉伸”选项卡，如图3-50所示。

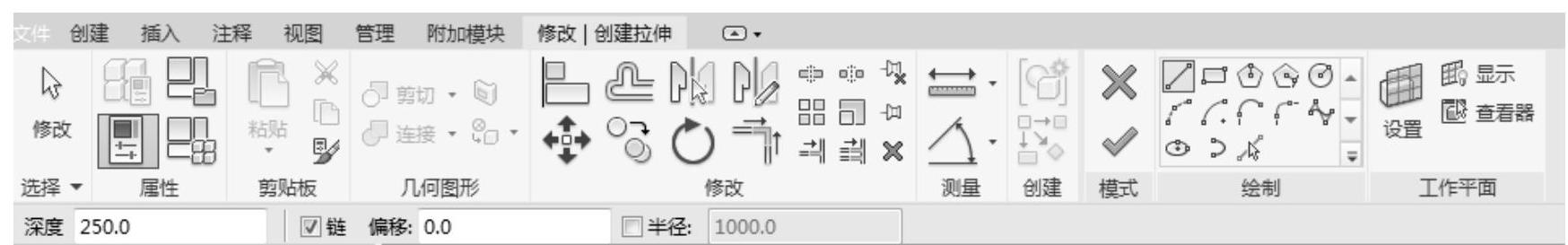

图3-50 “修改|创建拉伸”选项卡

3）单击“修改|创建拉伸”选项卡“绘制”面板中的绘图工具绘制拉伸截面，这里利用“矩形”命令，绘制长度为1000mm的正方形，如图3-51所示。

4）在选项栏中输入拉伸深度为1000mm，单击“模式”面板中的“完成编辑模式”按钮，完成拉伸模型的创建，如图3-52所示。

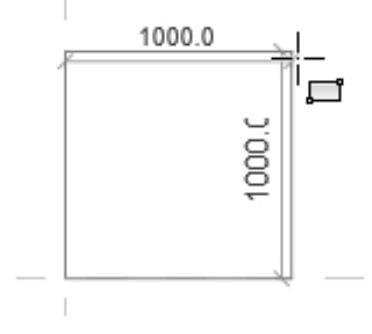

图3-51 绘制截面

(www.daowen.com)

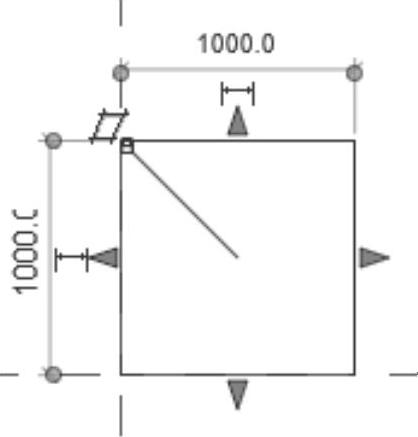

图3-52 创建拉伸

5）在项目浏览器中的三维视图下双击视图1，显示三维视图，如图3-53所示。

在拉伸过程中可以通过“属性”选项板来指定拉伸属性，也可以创建完后通过“属性”选项板来更改拉伸参数，如图3-54所示。

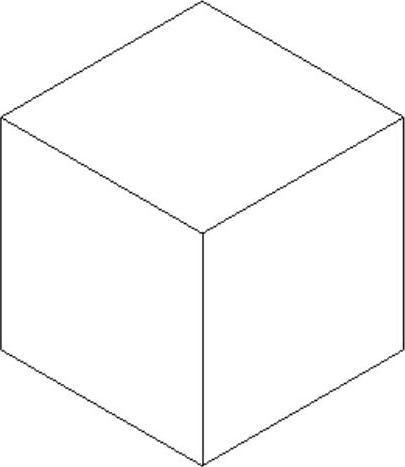

图3-53 三维模型

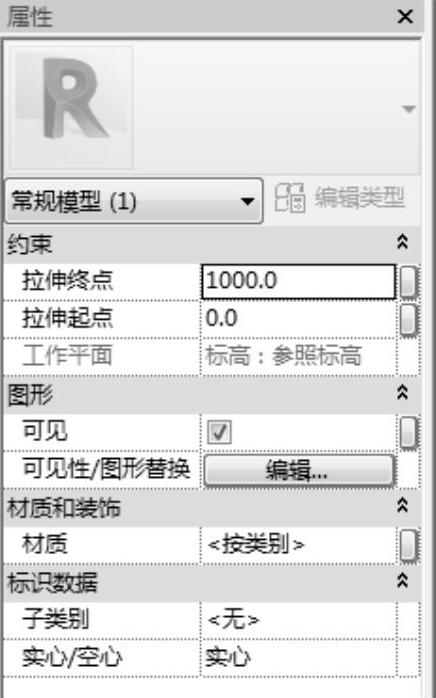

图3-54 “属性”选项板

➢ 要从默认起点0.0拉伸轮廓，则在“约束”组的“拉伸终点”文本框中输入一个正/负值作为拉伸深度。

➢ 要从不同的起点拉伸，则在“约束”组的“拉伸起点”文本框中输入值作为拉伸起点。

➢ 要设置实心拉伸的可见性，则在“图形”组中单击“可见性/图形替换”对应的“编辑”按钮，打开“族图元可见性设置”对话框，然后进行可见性设置，如图3-55所示。

➢ 要按类别将材质应用于实心拉伸，则在“材质和装饰”组中单击“材质”字段，单击按钮，打开“材质浏览器”，指定材质。

➢ 要将实心拉伸指定给子类别，则在“标识数据”组下选择“实心/空心”为“实心”。

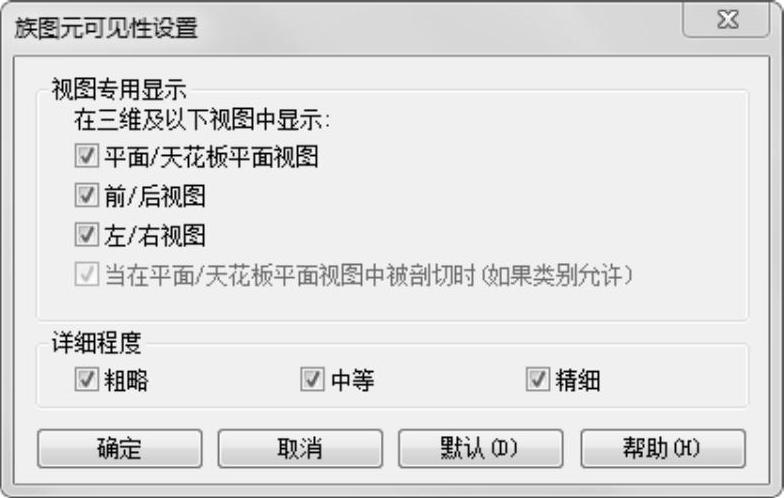

图3-55 “族图元可见性设置”对话框
