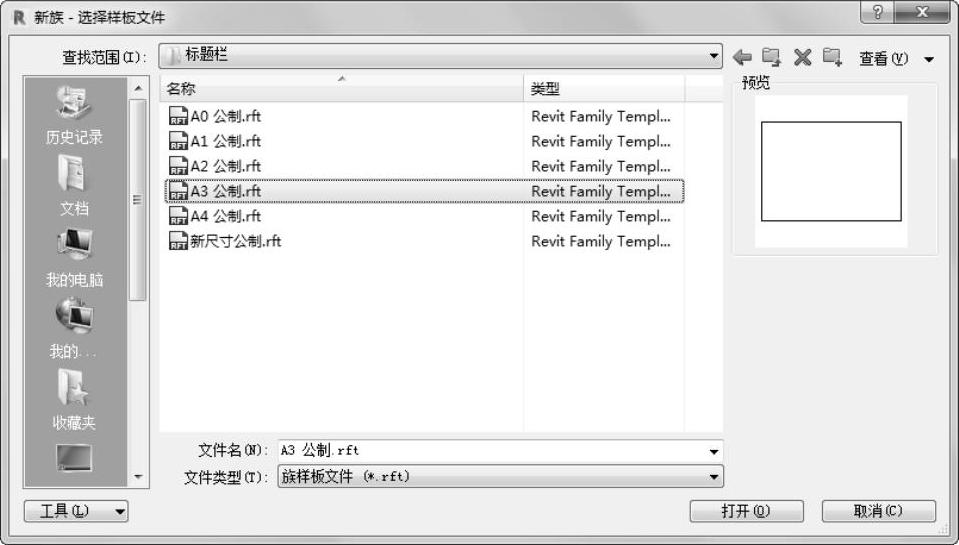

1)在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令,打开“新族-选择样板文件”对话框,选择“标题栏”文件夹中的“A3公制.rft”为样板族,如图3-35所示,单击“打开”按钮进入族编辑器,视图中显示A3图幅的边界线。


图3-35 “新族-选择样板文件”对话框

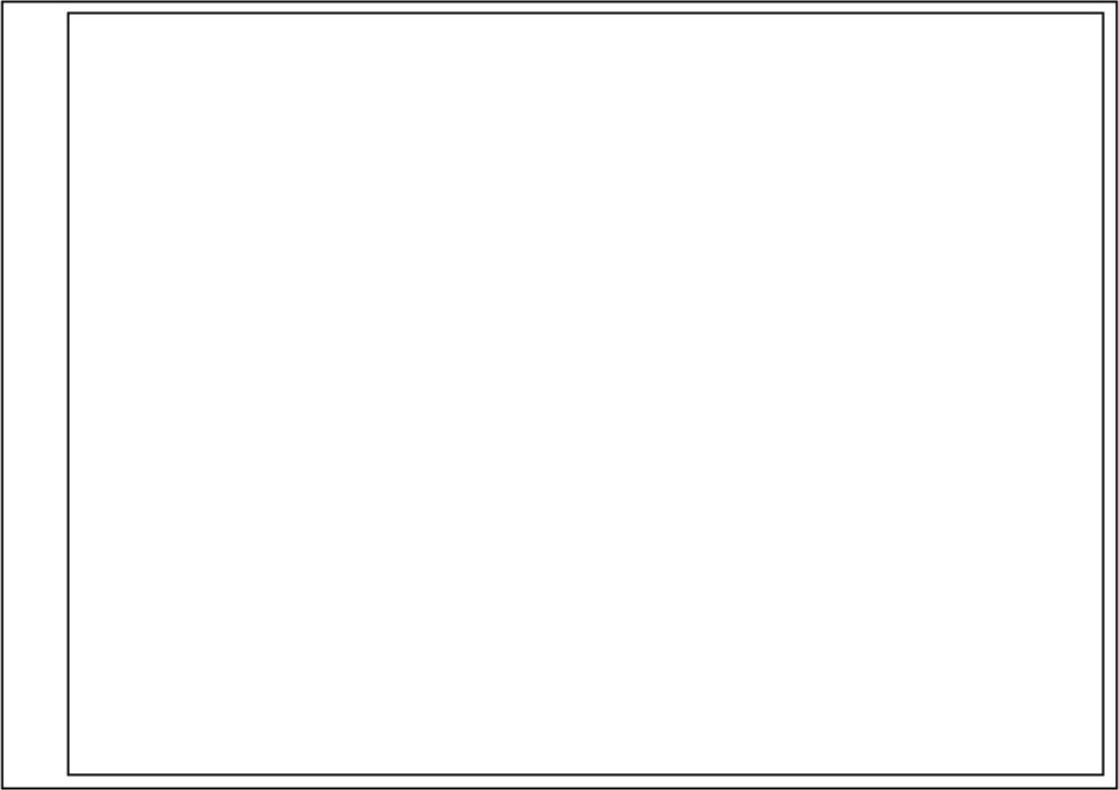

2)单击“创建”选项卡“详图”面板中的“线”按钮978-7-111-61116-5-Chapter03-56.jpg,打开“修改|放置线”选项卡,单击“修改”面板中的“偏移”按钮978-7-111-61116-5-Chapter03-57.jpg,将左侧竖直线向内偏移25mm,将其他三条直线向内偏移5mm,并利用“拆分图元”按钮978-7-111-61116-5-Chapter03-58.jpg拆分图元后删除多余的线段,结果如图3-36所示。


图3-36 绘制图框

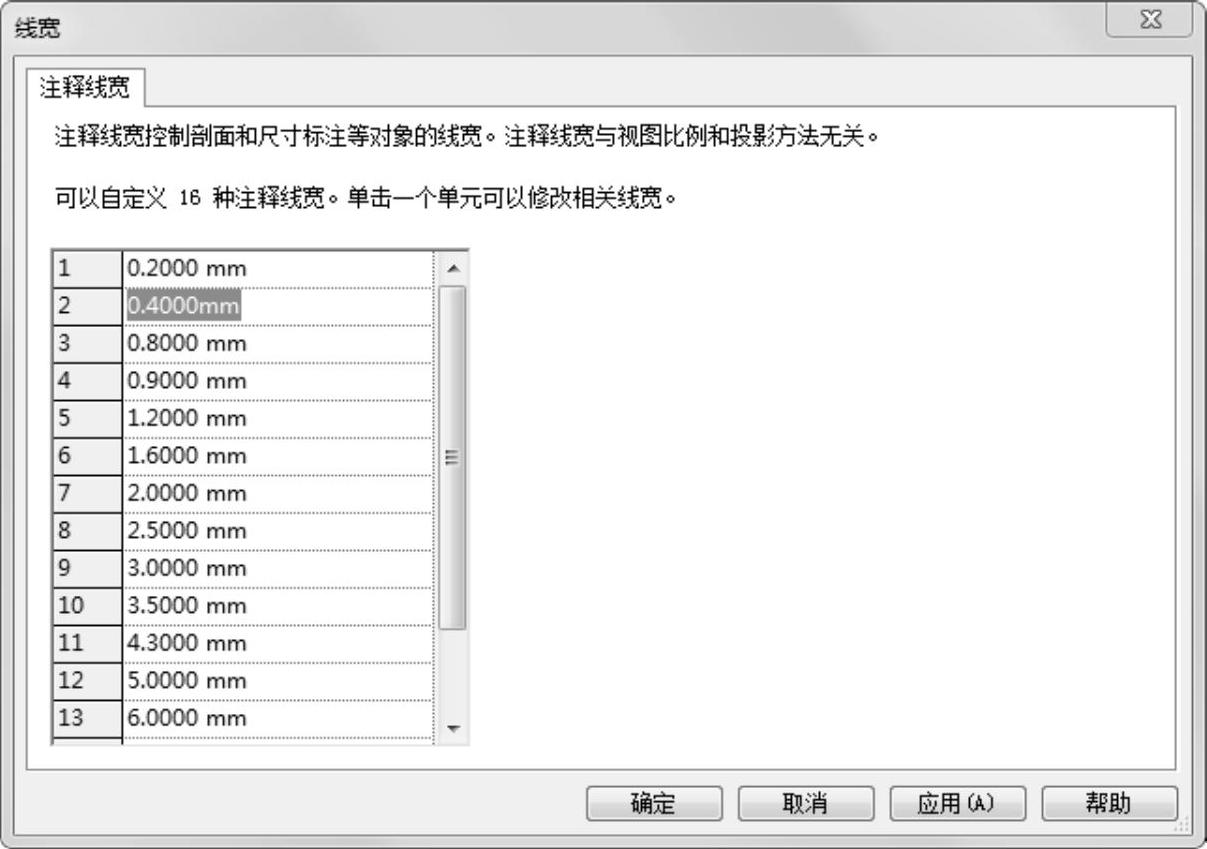

3)单击“管理”选项卡“设置”面板“其他设置”978-7-111-61116-5-Chapter03-60.jpg下拉菜单中的“线宽”按钮978-7-111-61116-5-Chapter03-61.jpg,打开“线宽”对话框,分别设置1号线线宽为0.2mm,2号线线宽为0.4mm,3号线线宽为0.8mm,其他采用默认设置,如图3-37所示。单击“确定”按钮,完成线宽设置。


图3-37 “线宽”对话框

4)单击“管理”选项卡“设置”面板中的“对象样式”按钮978-7-111-61116-5-Chapter03-63.jpg,打开“对象样式”对话框,修改图框线宽为3号,中粗线为2号,细线为1号,如图3-38所示,单击“确定”按钮。选取最外面的图幅边界线,将其子类别设置为“细线”。完成图幅和图框线型的设置。


图3-38 “对象样式”对话框

5)如果放大视图也看不出线宽效果,则单击“视图”选项卡“图形”面板中的“细线”按钮978-7-111-61116-5-Chapter03-65.jpg,使其不处于选中状态。

6)单击“创建”选项卡“详图”面板中的“线”按钮978-7-111-61116-5-Chapter03-66.jpg,打开“修改|放置线”选项卡,单击“绘制”面板中的“矩形”按钮978-7-111-61116-5-Chapter03-67.jpg,绘制长为100mm、宽为20mm的矩形。

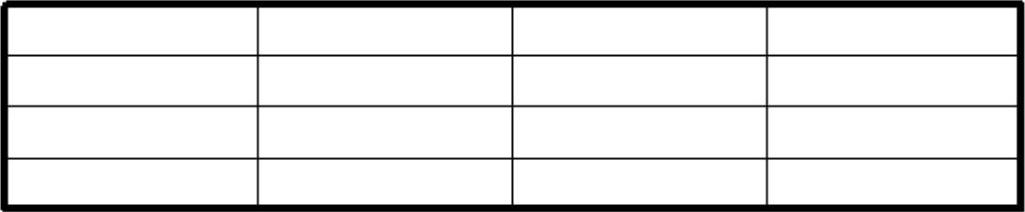

7)将子类别更改为“细线”,单击“绘制”面板中的“线”按钮978-7-111-61116-5-Chapter03-68.jpg,根据图3-33所示绘制会签栏,如图3-39所示。


图3-39 绘制会签栏

8)单击“创建”选项卡“文字”面板中的“文字”按钮978-7-111-61116-5-Chapter03-70.jpg,单击属性选项板中的“编辑类型”对话框,设置“字体”为“仿宋_GB2312”,“文字大小”为“2.5mm”,然后在会签栏中输入文字,如图3-40所示。


图3-40 输入文字

9)单击“修改”选项卡“修改”面板中的“旋转”按钮978-7-111-61116-5-Chapter03-72.jpg,将会签栏逆时针旋转90°;单击“修改”选项卡“修改”面板中的“移动”按钮978-7-111-61116-5-Chapter03-73.jpg,将旋转后的会签栏移动到图框外的左上角,如图3-41所示。


图3-41 移动会签栏

10)单击“创建”选项卡“详图”面板中的“线”按钮978-7-111-61116-5-Chapter03-75.jpg,打开“修改|放置线”选项卡,将子类别更改为“线框”,单击“绘制”面板中的“矩形”按钮978-7-111-61116-5-Chapter03-76.jpg,以图框的右下角点为起点,绘制长为140mm、宽为35mm的矩形。

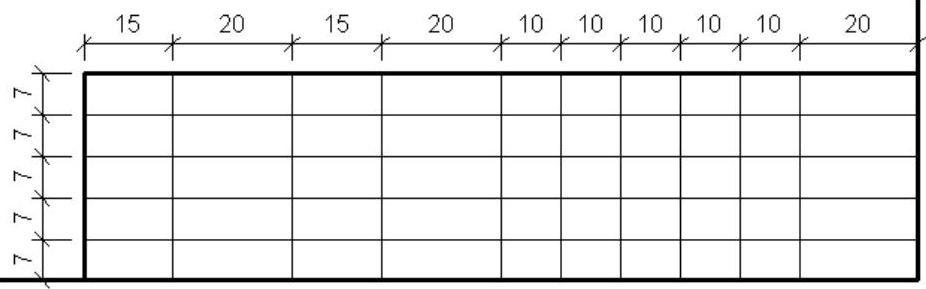

11)单击“绘制”面板中的“偏移”按钮978-7-111-61116-5-Chapter03-77.jpg,将水平直线和竖直直线进行偏移,偏移尺寸如图3-42所示,然后将偏移后的直线子类别更改为“细线”,如图3-42所示。


图3-42 偏移标题栏

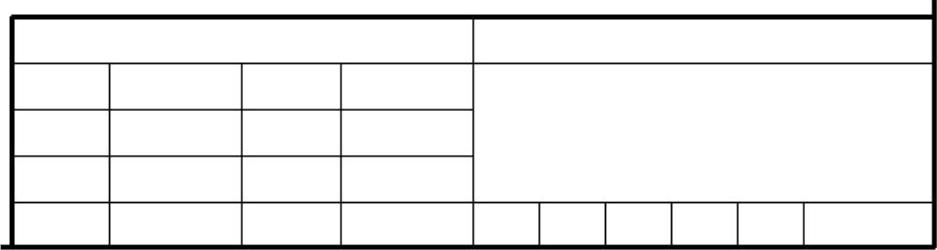

12)单击“修改”选项卡“修改”面板中的“拆分图元”按钮978-7-111-61116-5-Chapter03-79.jpg,删除多余的线段,或拖动直线端点调整直线长度,如图3-43所示。


图3-43 调整线段

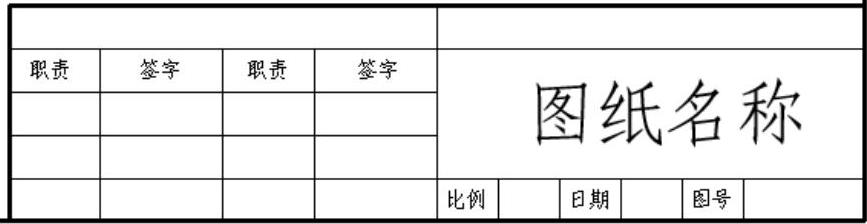

13)单击“创建”选项卡“文字”面板中的“文字”按钮978-7-111-61116-5-Chapter03-81.jpg,填写标题栏中的文字,如图3-44所示。


图3-44 填写文字

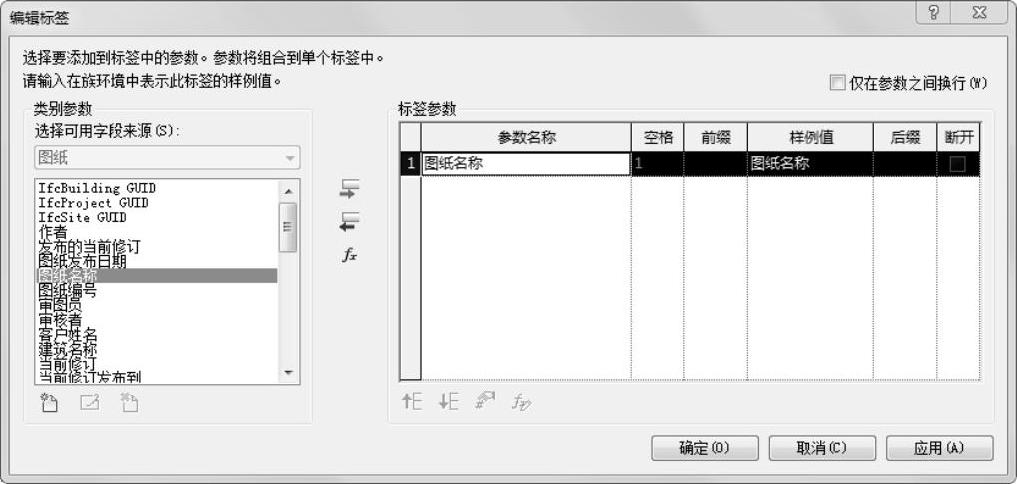

14)单击“创建”选项卡“文字”面板中的“标签”按钮978-7-111-61116-5-Chapter03-83.jpg,在标题栏的最大区域内单击,打开“编辑标签”对话框,在“类别参数”列表中选择“图纸名称”,单击“将参数添加到标签”按钮978-7-111-61116-5-Chapter03-84.jpg,将图纸名称添加到标签参数栏中,如图3-45所示。


图3-45 “编辑标签”对话框

15)在属性选项板中单击“编辑类型”按钮978-7-111-61116-5-Chapter03-86.jpg,打开“类型属性”对话框,设置背景为“透明”,更改“字体”为“仿宋GB_2312”,其他采用默认设置,单击“确定”按钮,完成图纸名称标签的添加,如图3-46所示。


图3-46 添加图纸名称标签

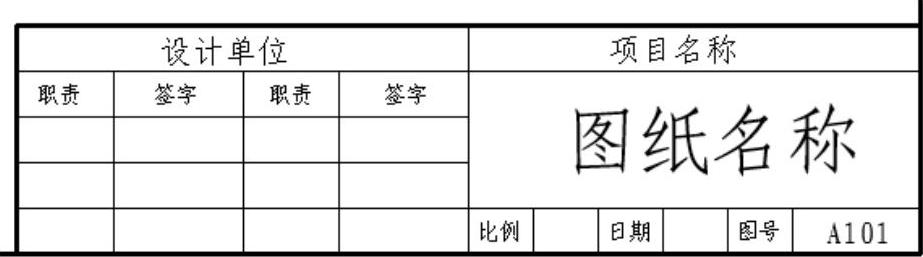

16)采用相同的方法添加其他标签,结果如图3-47所示。


图3-47 添加标签

17)单击“快速访问”工具栏中的“保存”按钮978-7-111-61116-5-Chapter03-89.jpg,打开“另存为”对话框,输入名称为“A3图纸”,单击“保存”按钮,保存族文件。
