标准图纸的图幅、图框、标题栏以及会签栏都必须按照国家标准来进行确定和绘制。

1.图幅

根据国家规范的规定，按图面的长和宽确定图幅的等级。室内设计常用的图幅有A0（也称0号图幅，其余类推）、A1、A2、A3及A4，每种图幅的长宽尺寸见表3-1，表中的尺寸代号意义如图3-30和图3-31所示。

表3-1 图幅标准 （单位：mm）

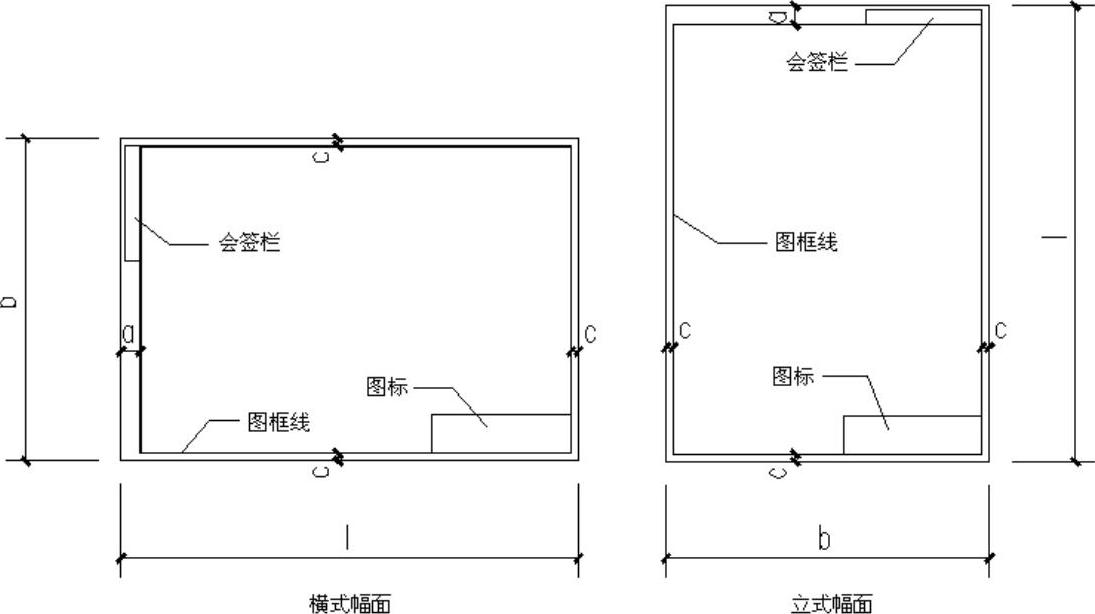

图3-30 A0～A3图幅格式

2.标题栏

它包括设计单位名称、工程名称、签字区、图名区及图号区等内容。一般标题栏格式如

图3-32所示，如今不少设计单位采用个性化的标题栏格式，但是仍必须包括这几项内容。

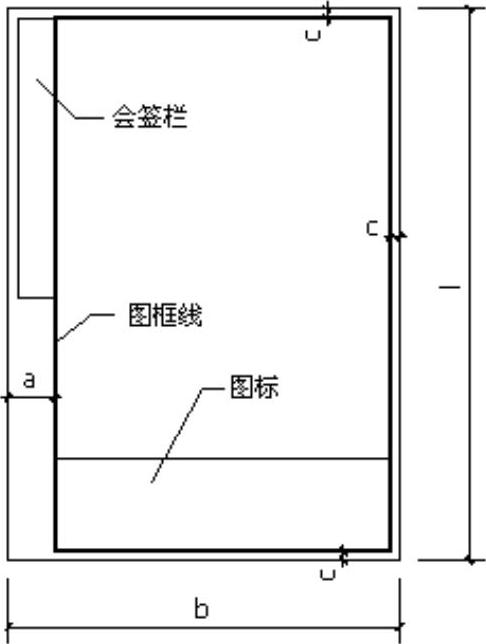

图3-31 A4图幅格式

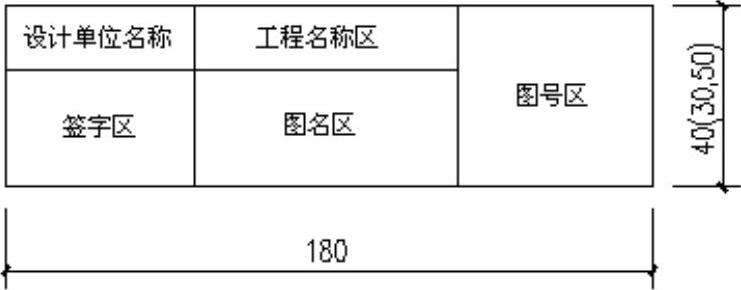

图3-32 标题栏格式

3.会签栏(www.daowen.com)

会签栏是各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容，具体根据需要设置，图3-33所示为其中一种格式。对于不需要会签的图样，可以不设此栏。

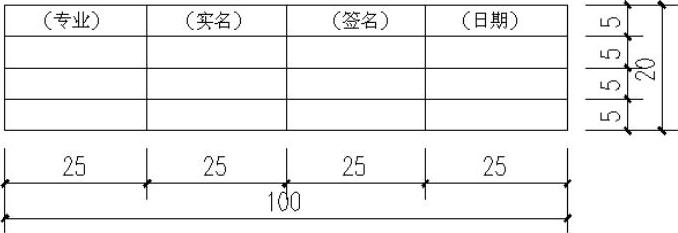

图3-33 会签栏格式

4.线型要求

建筑设计图主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。为了使图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规定了它们的使用范围（表3-2）。

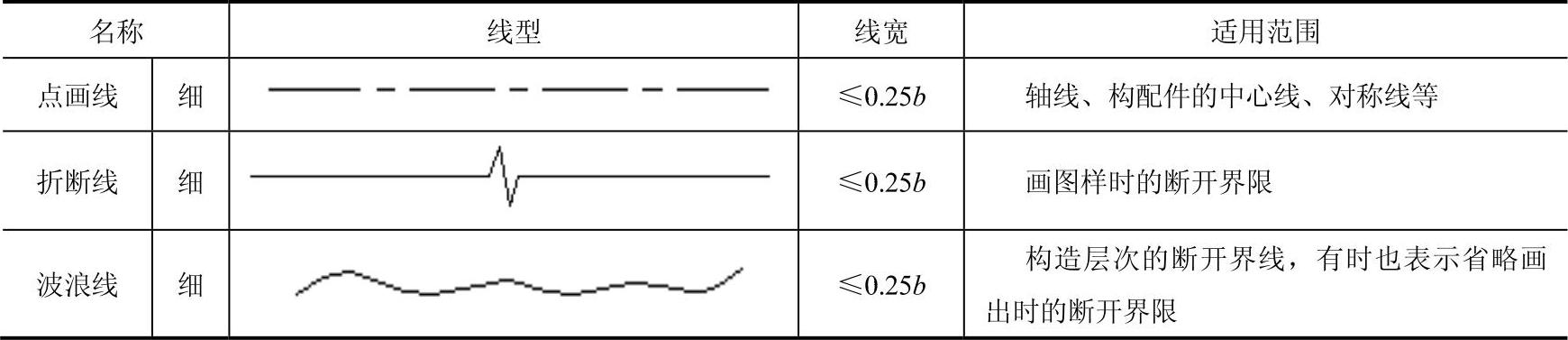

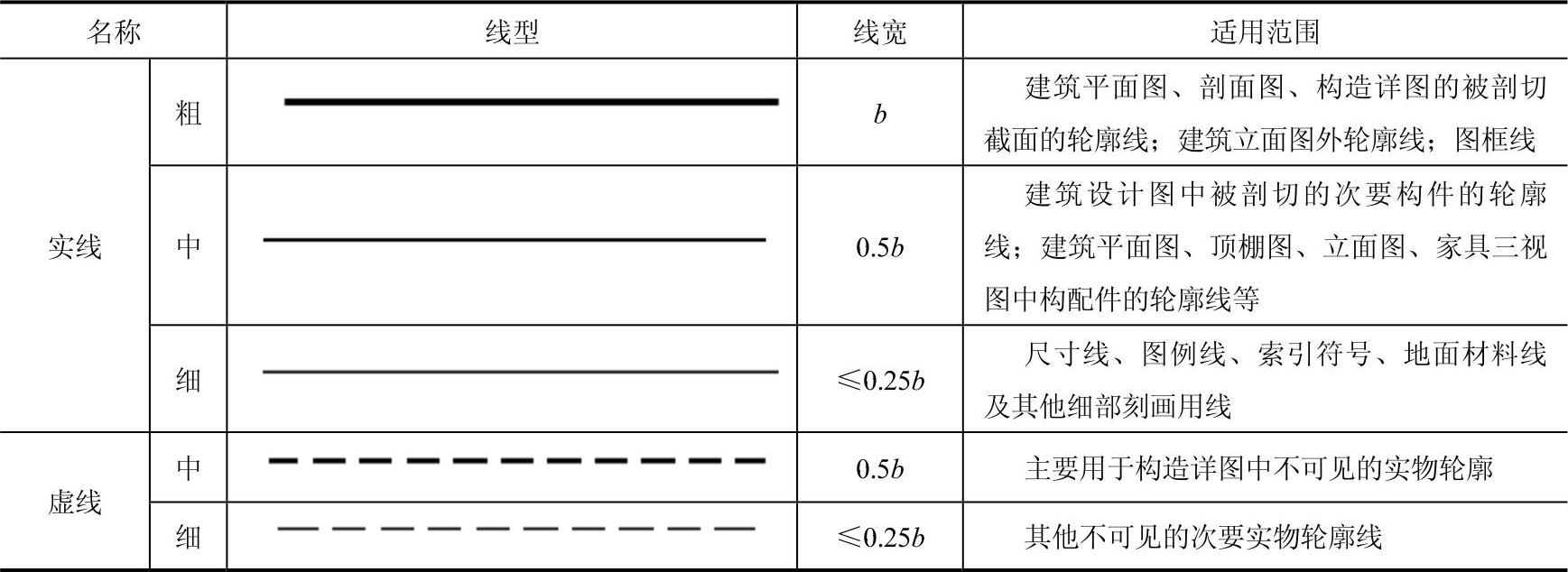

表3-2 常用线型

（续）

说明：标准实线宽度b=0.4～0.8mm。

Revit软件提供了A0、A1、A2、A3和修改通知单（A4），共5种图纸模板，都包含在“标题栏”文件夹中，如图3-34所示。

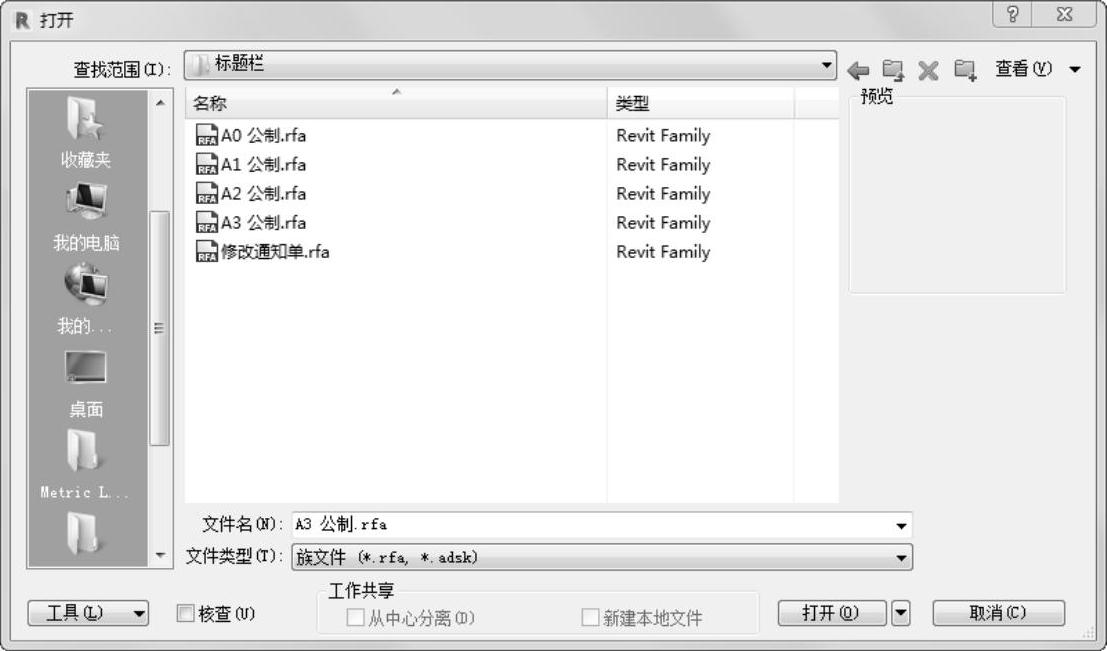

图3-34 “标题栏”文件夹
