在施工图中，有时会因为比例问题而无法清楚表达某一局部，为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

1）在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令，打开“新族-选择样板文件”对话框，选择“注释”文件夹中的“公制详图索引标头.rft”为样板族，如图3-22所示，单击“打开”按钮进入族编辑器。

图3-22 “新族-选择样板文件”对话框

2）删除样板中显示的文字。

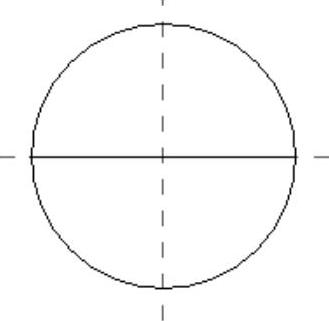

3）单击“创建”选项卡“详图”面板中的“线”按钮，在视图中心位置绘制半径为5mm的圆，并在最大直径处绘制水平直线，如图3-23所示。完成索引符号外形的绘制。

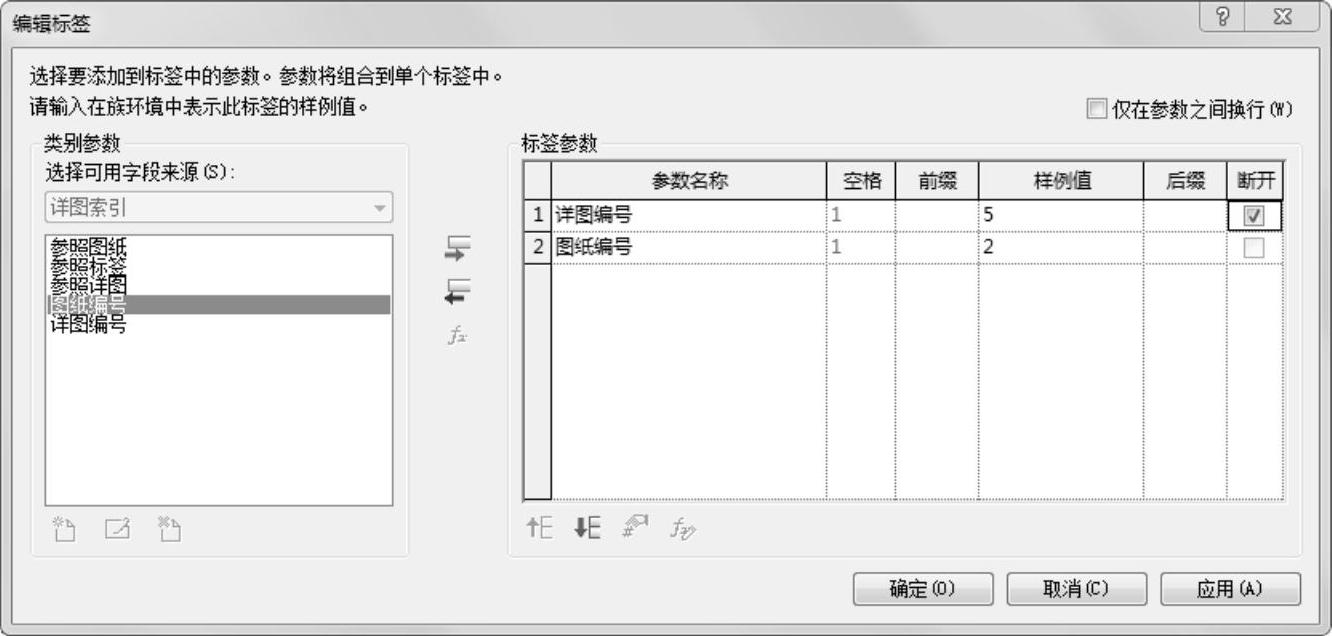

4）单击“创建”选项卡“文字”面板中的“标签”按钮，在视图中位置中心单击确定标签位置，打开“编辑标签”对话框，在“类别参数”栏中分别选择详图编号和图纸编号，单击“将参数添加标签”按钮，将其添加到标签参数栏，并更改样例值，勾选“断开”复选框，如图3-24所示。

图3-23 绘制图形

图3-24 “编辑标签”对话框

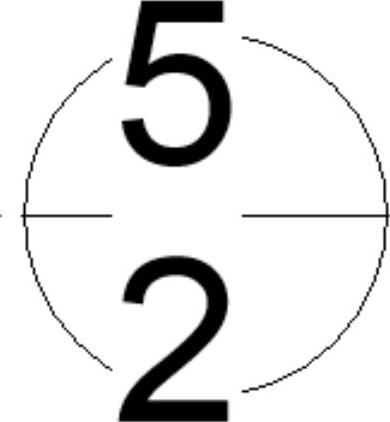

5）单击“确定”按钮，将标签添加到图形中，如图3-25所示。从图中可以看出索引符号不符合标准，下面进行修改。

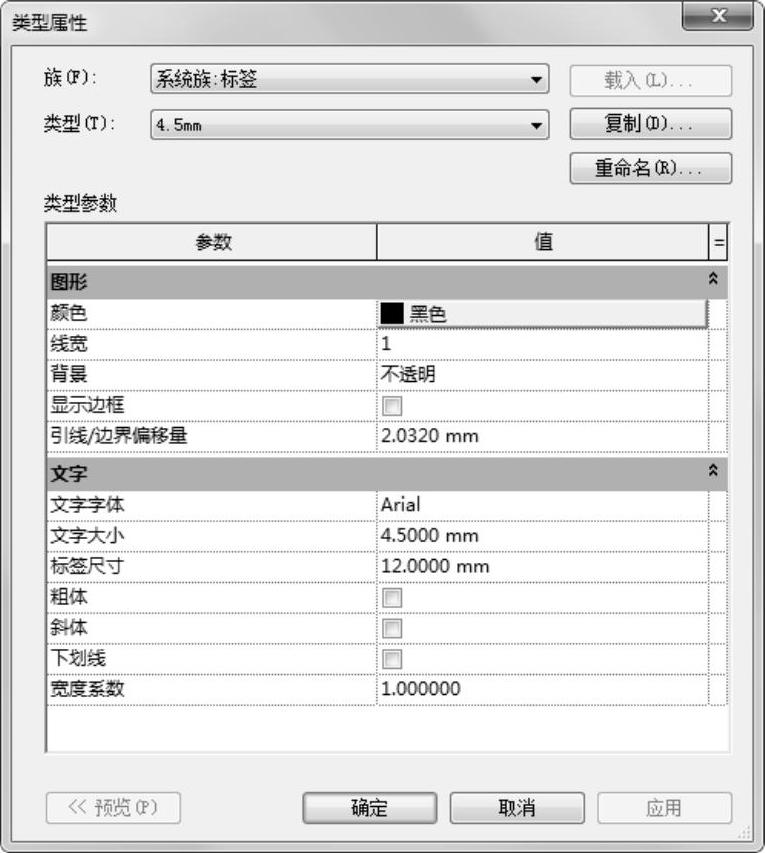

6）选中标签，单击“编辑类型”按钮，打开图3-26所示的“类型属性”对话框，单击“复制”按钮，打开“名称”对话框，输入名称为2.5mm，单击“确定”按钮，返回到“类型属性”对话框。

(www.daowen.com)

图3-25 添加标签

图3-26 “类型属性”对话框

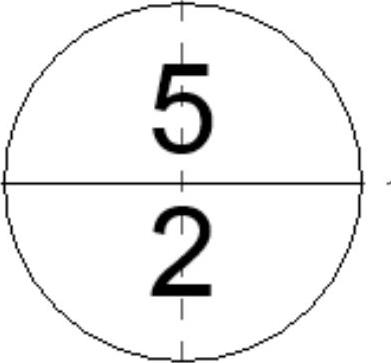

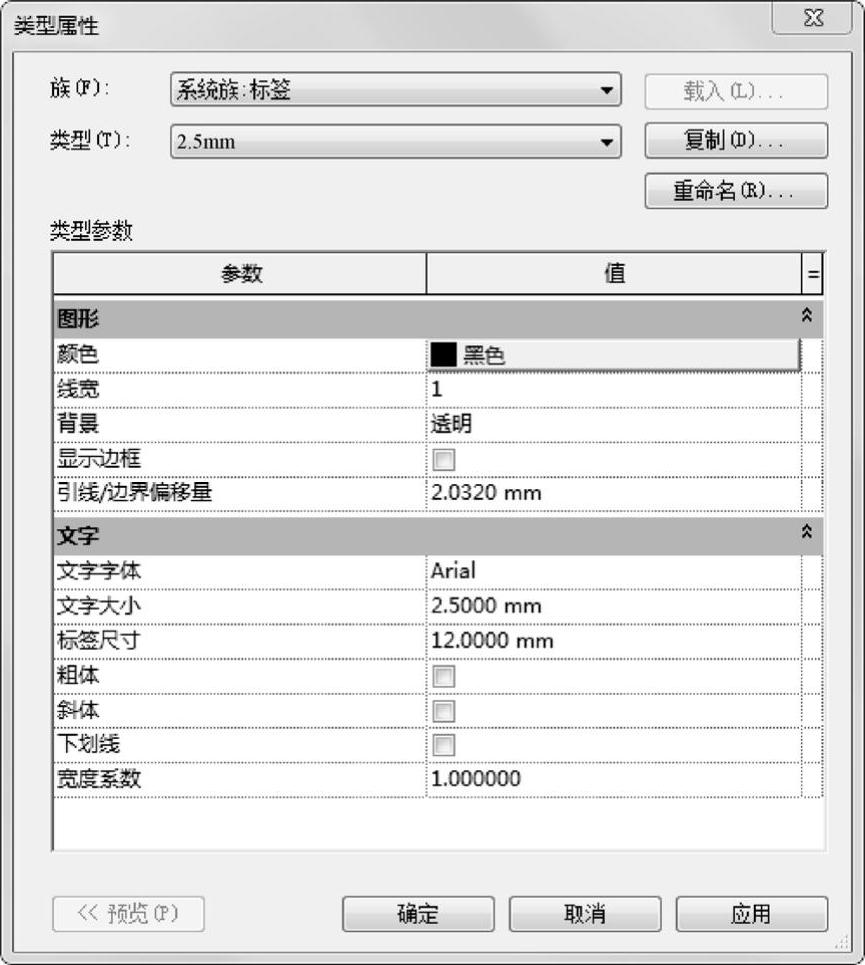

7）在“类型属性”对话框中选择“背景”为“透明”，设置“文字大小”为“2.5mm”，其他采用默认设置，如图3-27所示。单击“确定”按钮，更改后的索引符号如图3-28所示。

图3-27 设置参数

图3-28 更改文字大小

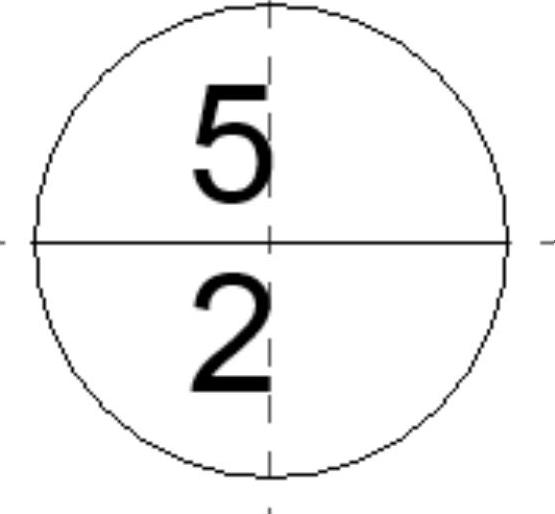

8）选中文字，将其移动到适当位置，如图3-29所示。

图3-29 移动文字

9）单击“快速访问”工具栏中的“保存”按钮，打开“另存为”对话框，输入名称为“索引符号”，单击“保存”按钮，保存族文件。
