高程即从某一基准面起算的地面点的高度。

1）在开始界面中选择“族”→“新建”或者选择“文件程序菜单”→“新建”→“族”命令，打开“新族-选择样板文件”对话框，选择“注释”文件夹中的“公制高程点符号.rft”为样板族，如图3-16所示，单击“打开”按钮进入族编辑器。

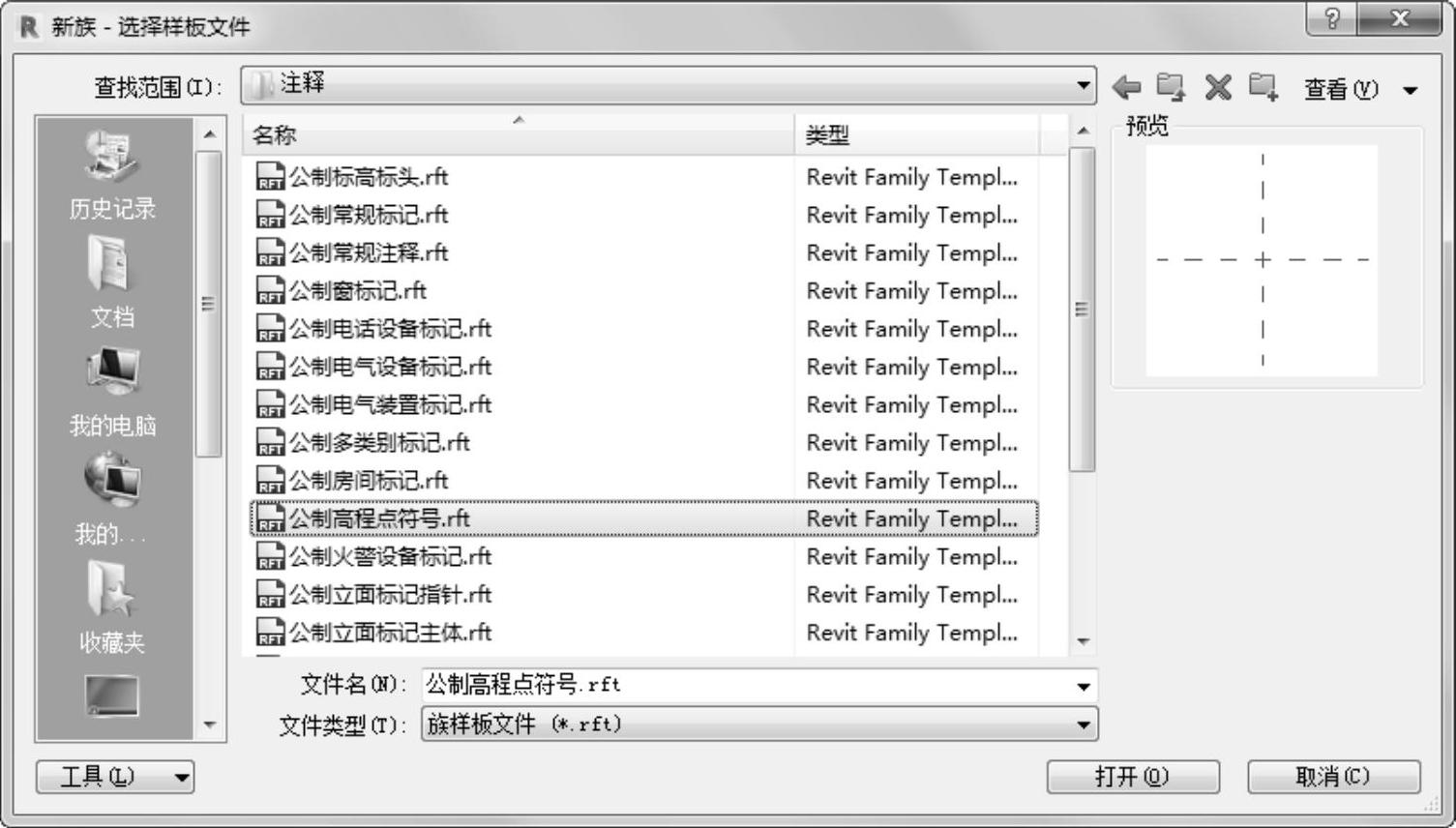

图3-16 “新族-选择样板文件”对话框

2）单击“创建”选项卡“详图”面板中的“线”按钮，在视图中心位置创建高度为3mm的等腰三角形，并在顶部绘制水平直线，如图3-17所示。

图3-17 绘制高程点符号

3）单击“快速访问”工具栏中的“保存”按钮，打开“另存为”对话框，输入名称为“高程点”，单击“保存”按钮，保存族文件。

注意：

高程点已经创建完成，下面开始验证高程点是否可用。

4）选择“文件程序菜单”→“新建”→“项目”命令，打开“新建项目”对话框，在样板文件下拉列表中选择“建筑样板”，单击“确定”按钮，新建项目文件。也可以直接打开已有项目文件。

5）单击“建筑”选项卡“构建”面板中的“墙”按钮，在视图中任意绘制墙体，如图3-18所示。(www.daowen.com)

6）在浏览器中将视图切换到三维视图，单击“注释”选项卡“尺寸标注”面板中的“高程点”按钮，在墙体上标注高程，如图3-19所示。

图3-18 绘制墙体

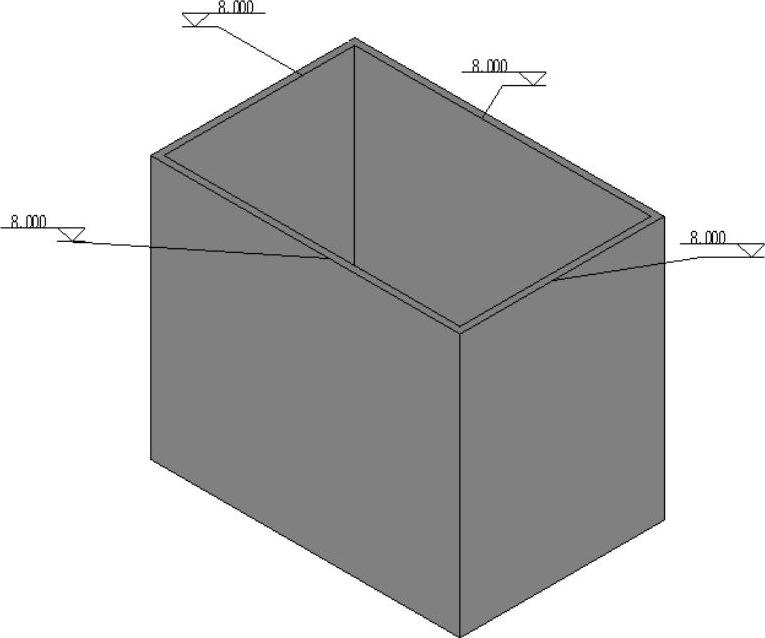

图3-19 标注高程点符号

7）在视图中选择墙体，拖动墙体上的造型操纵柄，调整墙体的高度，高程点的值随着墙体高度的变化而变化，如图3-20所示。

8）采用相同的方法，调整其他墙体高度，高程点如图3-21所示。

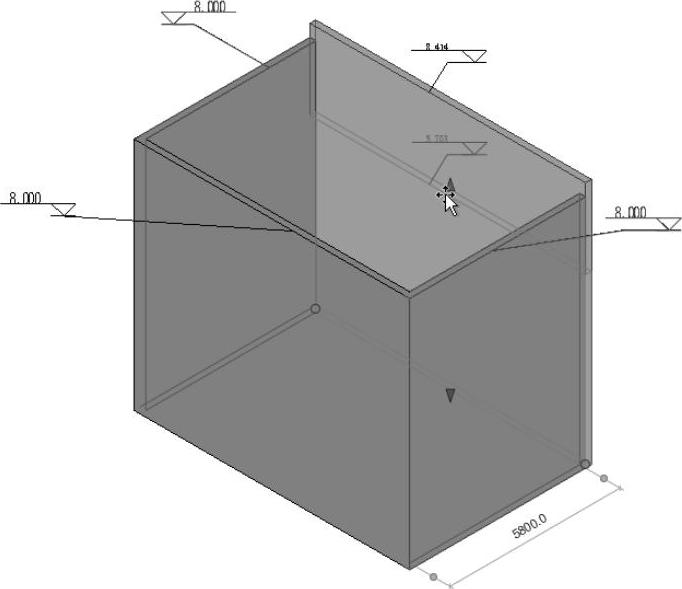

图3-20 调整墙体高度

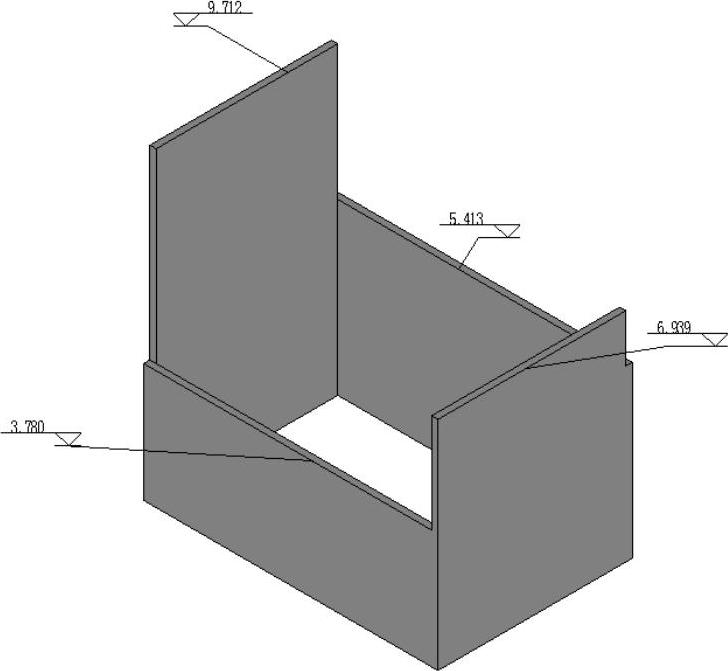

图3-21 调整墙体高度
