Revit2018建筑设计:取消连接几何图形的步骤

时间:2023-10-02 理论教育 版权反馈
【摘要】:1)单击“修改”选项卡“几何图形”面板“连接”下的“取消连接几何图形”按钮,激活命令。2)选择要取消连接的几何图形。图2-62 切换连接顺序选项栏 多重开关:切换多个图元与某个公共图元的连接顺序。

Revit2018建筑设计:取消连接几何图形的步骤

1.连接几何图形

使用“连接几何图形”工具可以在共享公共面的两个或多个主体图元(例如墙和楼板)之间创建清理连接。也可以使用此工具连接主体和内建族或者主体和项目族。

在族编辑器中连接几何图形时,会在不同形状之间创建连接。但是在项目中,连接图元之一实际上会根据下列方案剪切其他图元。

1)墙剪切柱。

2)结构图元剪切主体图元(墙、屋顶、天花板和楼板)。

3)楼板、天花板和屋顶剪切墙。

4)檐沟、封檐带和楼板边剪切其他主体图元。檐口不剪切任何图元。

具体步骤如下。

1)单击“修改”选项卡“几何图形”面板“连接”下的“连接几何图形”按钮978-7-111-61116-5-Chapter02-102.jpg,打开选项栏,如图2-60所示。


图2-60 连接选项栏

➢ 多重连接:将所选的第一个几何图形实例连接到其他几个实例。

2)选择要连接的第一个几何图形。

3)选择要与第一个几何图形连接的第二个几何图形。如果勾选“多重连接”复选框,则继续选择要与第一个几何图形连接的其他几何图形,结果如图2-61所示

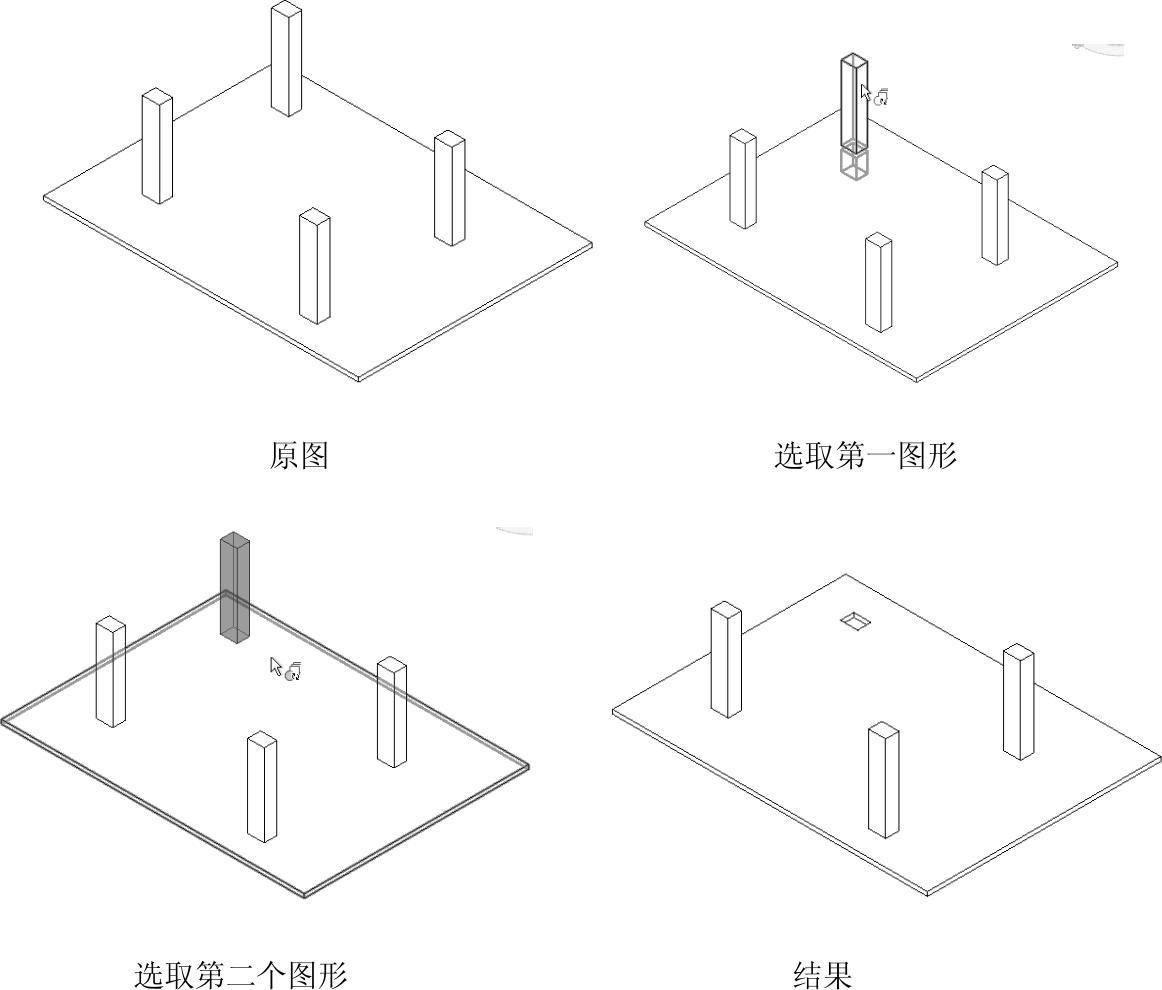

图2-61 连接几何图形的创建过程

2.取消连接几何图形(www.daowen.com)

使用“取消连接几何图形”工具可以删除用“连接几何图形”工具应用的两个或两个以上图元之间的连接。

具体步骤如下。

1)单击“修改”选项卡“几何图形”面板“连接”下的“取消连接几何图形”按钮978-7-111-61116-5-Chapter02-105.jpg,激活命令。

2)选择要取消连接的几何图形。

3.切换连接顺序

使用“切换连接顺序”工具可以反向连接图元。

具体步骤如下。

1)单击“修改”选项卡“几何图形”面板“连接”下的“切换连接顺序”按钮978-7-111-61116-5-Chapter02-106.jpg,打开选项栏,如图2-62所示。


图2-62 切换连接顺序选项栏

➢ 多重开关:切换多个图元与某个公共图元的连接顺序。

2)选择第一个几何图形。

3)选择与第一个几何图形连接的另一个几何图形。如果勾选“多个切换”复选框,则继续选择要与第一个几何图形相交的图形,隐藏图形后的结果如图2-63所示。

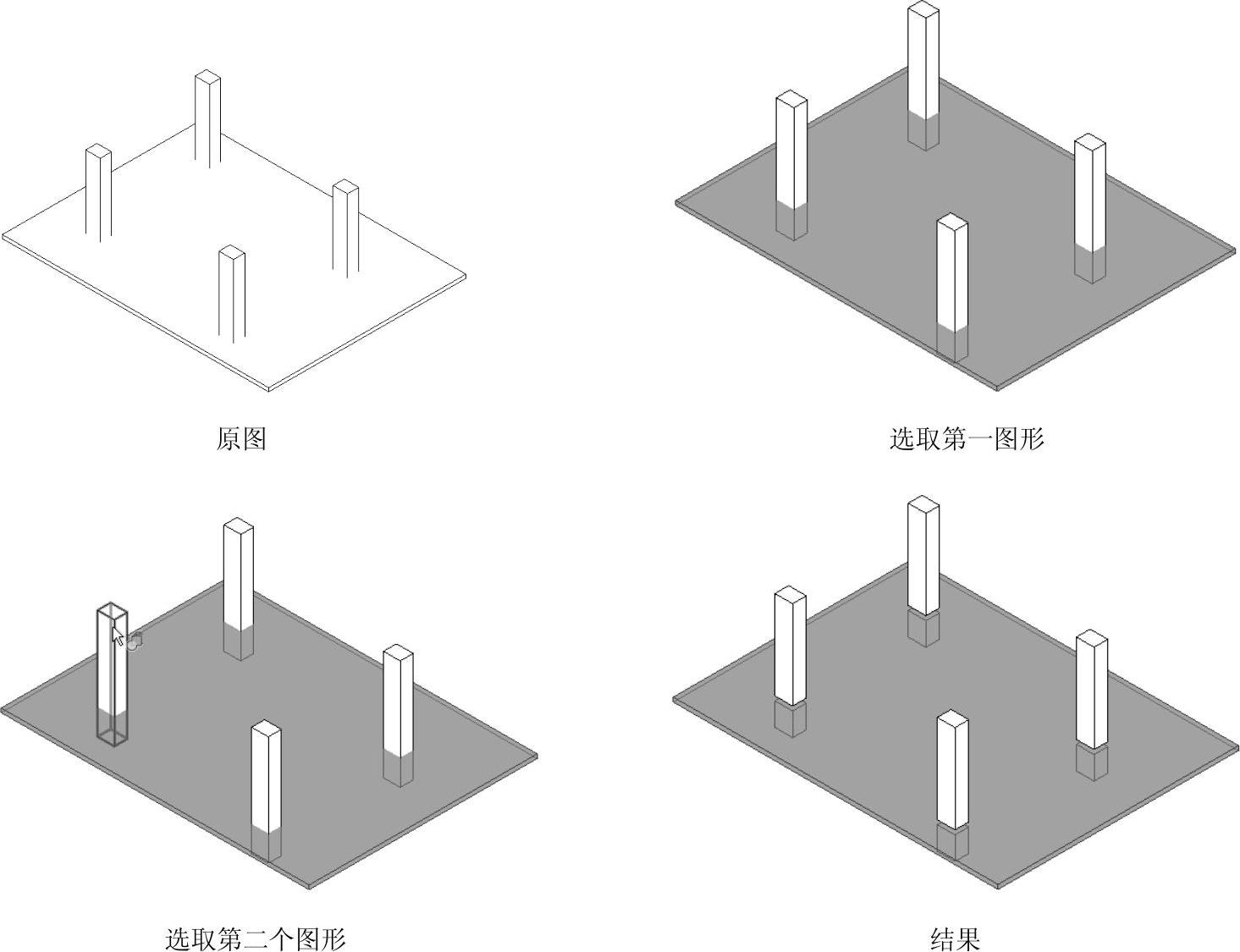

图2-63 切换连接顺序的创建过程
