以修剪或延伸一个或多个图元至由相同的图元类型定义的边界。也可以延伸不平行的图元以形成角，或者在它们相交时对它们进行修剪以形成角。选择要修剪的图元时，光标位置指示要保留的图元部分。

1.修剪/延伸为角

将两个所选图元修剪或延伸成一个角。

具体步骤如下。

1）单击“修改”选项卡“修改”面板中的“修剪/延伸为角”按钮，选择要修剪/延伸为角的一个线或墙，单击要保留部分。

2）选择要修剪/延伸为角的第二个线或墙。

3）根据所选图元修剪/延伸为角，如图2-49所示。

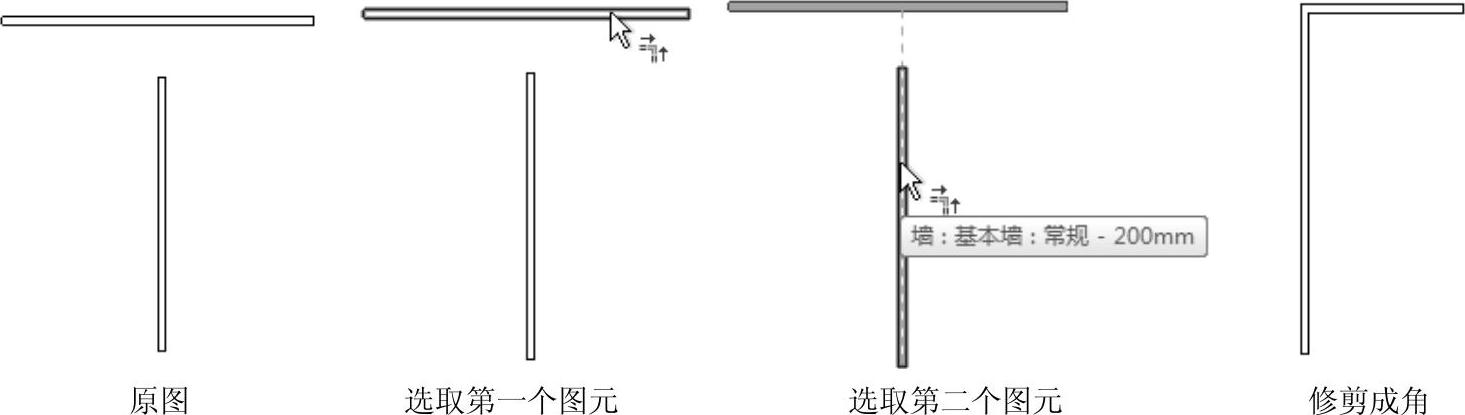

图2-49 修剪/延伸为角的创建过程

2.修剪/延伸单个图元

将一个图元修剪或延伸到其他图元定义的边界。

1）单击“修改”选项卡“修改”面板中的“修剪/延伸单个图元”按钮，选择要用作边界的参照。

2）选择要修剪/延伸的图元。(www.daowen.com)

3）如果此图元与边界（或投影）交叉，则保留所单击的部分，而修剪边界另一侧的部分，如图2-50所示。

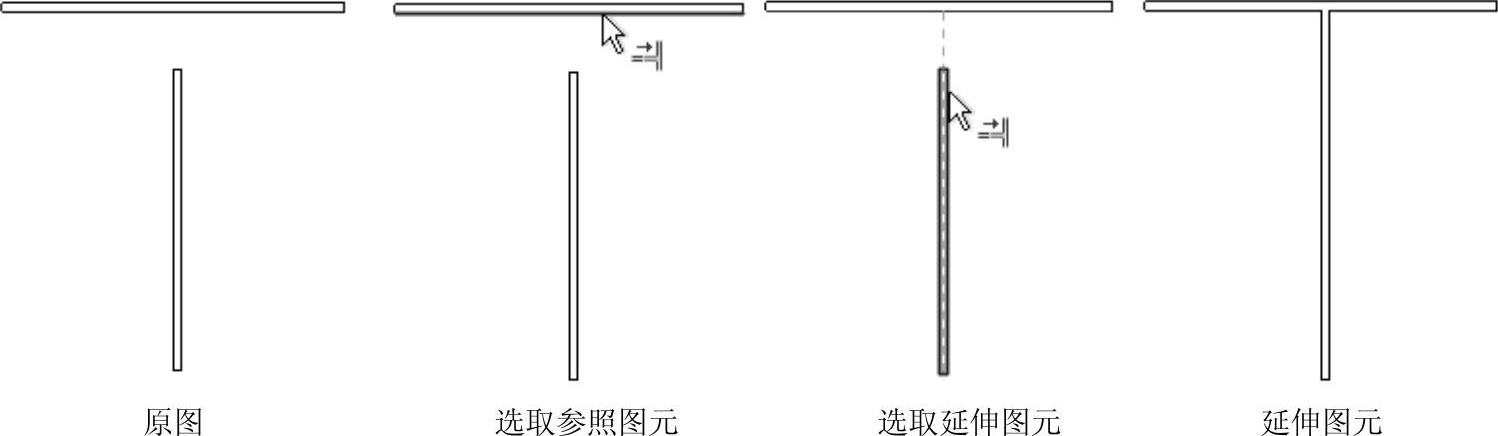

图2-50 修剪/延伸单个图元的创建过程

3.修剪/延伸多个图元

将多个图元修剪或延伸到其他图元定义的边界。

1）单击“修改”选项卡“修改”面板中的“修剪/延伸多个图元”按钮，选择要用作边界的参照。

2）单击以选择要修剪或延伸的每个图元，或者框选所有要修剪/延伸的图元。

注意：

当从右向左绘制选择框时，图元不必包含在选中的框内。当从左向右绘制时，仅选中完全包含在框内的图元。

3）如果此图元与边界（或投影）交叉，则保留所单击的部分，而修剪边界另一侧的部分，如图2-51所示。

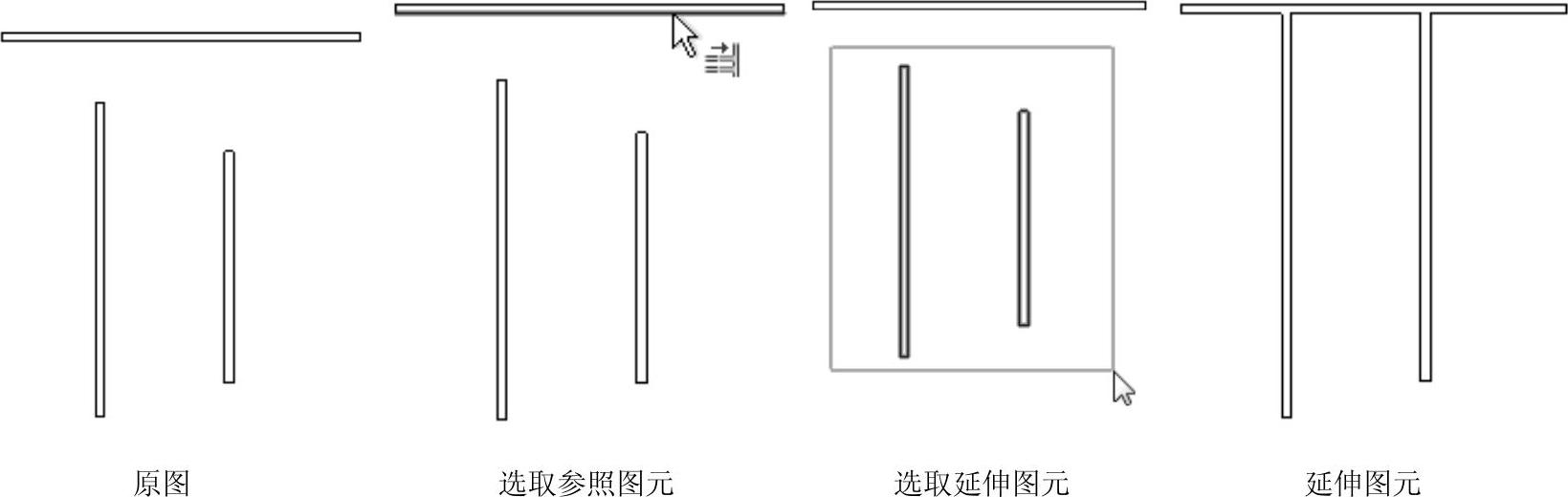

图2-51 修剪/延伸多个图元的创建过程
