模型线是基于工作平面的图元，存在于三维空间且在所有视图中都可见。模型线可以绘制成直线或曲线，可以单独绘制、链状绘制，或者以矩形、圆形、椭圆形或其他多边形的形状进行绘制。

单击“建筑”选项卡“模型”面板上的“模型线”按钮，打开“修改|放置线”选项卡，其中“绘制”面板和“线样式”面板中包含了所有用于绘制模型线的绘图工具与线样式设置，如图2-10所示。

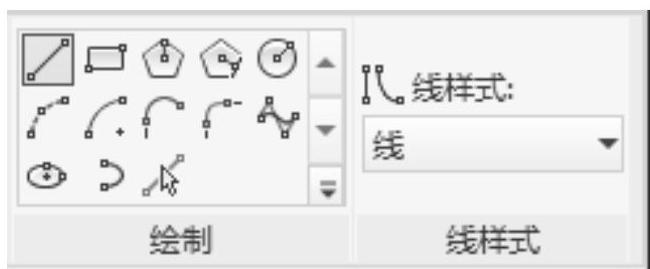

图2-10 “绘制”面板和“线样式”面板

1.直线

指定线的起点和终点，或指定线的长度绘制线。

具体绘制过程如下。

1）单击“修改|放置线”选项卡“绘制”面板上的“线”按钮，鼠标指针变成，并在功能区的下方显示选项栏，如图2-11所示。

图2-11 选项栏

2）在视图区中指定直线的起点，按住左键开始拖动鼠标，直到直线终点放开。视图中绘制显示直线的参数，如图2-12所示。

3）可以直接输入直线的参数，按<Enter>键确认，如图2-13所示。

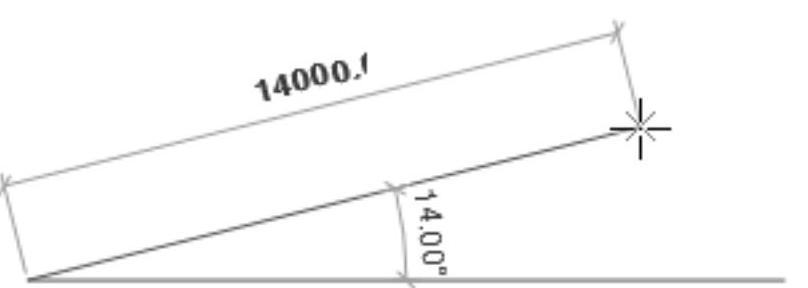

图2-12 直线参数

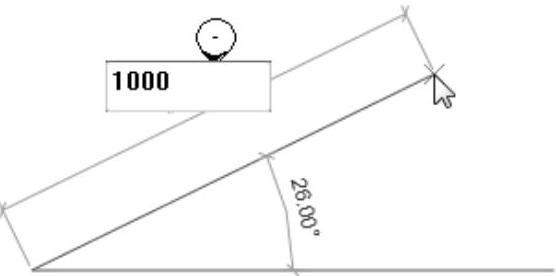

图2-13 输入直线参数

➢ 放置平面：显示当前的工作平面，可以从列表中选择标高或拾取新工作平面为当前工作平面。

➢ 链：勾选此复选框，绘制连续线段。

➢ 偏移：在文本框中输入偏移值，绘制的直线根据输入的偏移值自动偏移轨迹线。

➢ 半径：勾选此复选框，并输入半径值，绘制的直线之间会根据半径值自动生成圆角。要使用此选项，必须先勾选“链”复选框绘制连续曲线，这样才能绘制圆角。

2.矩形

根据起点和角点绘制矩形。

具体绘制过程如下。

1）单击“修改|放置线”选项卡“绘制”面板上的“矩形”按钮，在图中适当位置单击确定矩形的起点。

2）拖动鼠标移动，动态显示矩形的大小，单击确定矩形的角点，也可以直接输入矩形的尺寸值。

3）在选项栏中勾选“半径”复选框，输入半径值，绘制带圆角的矩形，如图2-14所示。

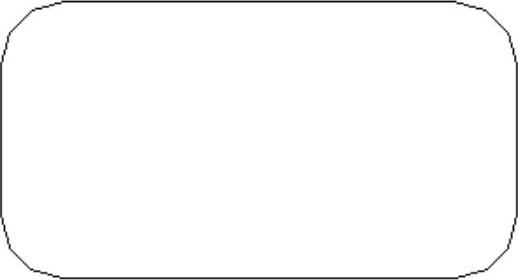

图2-14 带圆角的矩形

3.多边形

（1）内接多边形

对于内接多边形，圆的半径是圆心到多边形边之间顶点的距离。

具体绘制过程如下。

1）单击“修改|放置线”选项卡“绘制”面板上的“内接多边形”按钮，打开选项栏，如图2-15所示。

图2-15 多边形选项栏

2）在选项栏中输入边数、偏移值以及半径等参数。

3）在绘图区域内单击以指定多边形的圆心。

4）移动光标并单击确定圆心到多边形边之间顶点的距离，完成内接多边形的绘制。

（2）外接多边形(www.daowen.com)

绘制一个各边与中心相距某个特定距离的多边形。

具体绘制过程如下。

1）单击“修改|放置线”选项卡“绘制”面板上的“外接多边形”按钮，打开选项栏，如图2-15所示。

2）在选项栏中输入边数、偏移值以及半径等参数。

3）在绘图区域内单击以指定多边形的圆心。

4）移动光标并单击确定圆心到多边形边的垂直距离，完成外接多边形的绘制。

4.圆

通过指定圆形的中心点和半径来绘制圆形。

具体绘制过程如下。

1）单击“修改|放置线”选项卡“绘制”面板上的“圆”按钮，打开选项栏，如图2-16所示。

图2-16 圆选项栏

2）在绘图区域中单击确定圆的圆心。

3）在选项栏中输入半径，仅需单击一次就可将圆形放置在绘图区域。

4）如果在选项栏中没有确定半径，可以拖动鼠标调整圆的半径，再次单击确认半径，完成圆的绘制。

5.圆弧

Revit提供了4种用于绘制弧的选项。

1）起点-中点-半径弧：通过绘制连接弧的两个端点的弦指定起点-终点-半径弧，然后使用第3个点指定角度或半径。

2）圆心-端点弧：通过指定圆心、起点和端点绘制圆弧。此方法不能绘制角度大于180°的圆弧。

3）相切-端点弧：从现有墙或线的端点创建相切弧。

4）圆角弧：绘制两相交直线间的圆角。

6.椭圆和椭圆弧

1）椭圆：通过中心点、长半轴和短半轴来绘制椭圆。

2）半椭圆：通过长半轴和短半轴来控制半椭圆的大小。

7.样条曲线

绘制一条经过或靠近指定点的平滑曲线。

具体绘制过程如下。

1）单击“修改|放置线”选项卡“绘制”面板上的“样条曲线”按钮，打开选项栏。

2）在绘图区域中单击指定样条曲线的起点。

3）移动光标单击，指定样条曲线上的下一个控制点，根据需要指定控制点。

用一条样条曲线无法创建单一闭合环，但是，可以使用第二条样条曲线来使曲线闭合。

8.线样式

在“线样式”的“线样式”下拉列表中提供了多种线样式，如图2-17所示。

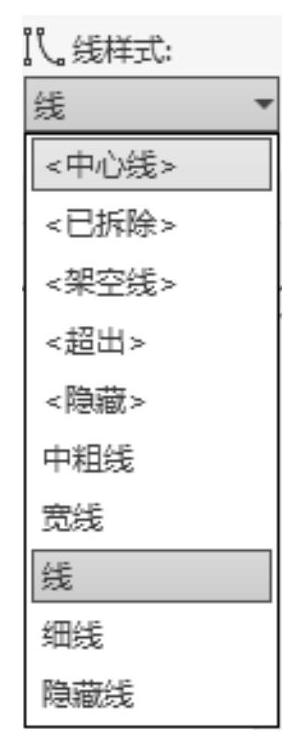

图2-17 “线样式”下拉列表

在图形中选择要更改线型的模型线，在线样式列表中选择线型，结果如图2-18所示。

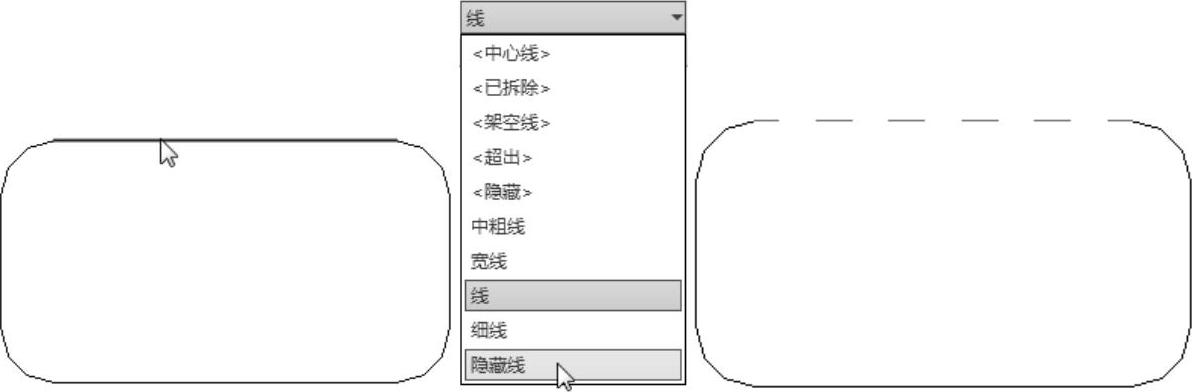

图2-18 更改线样式
