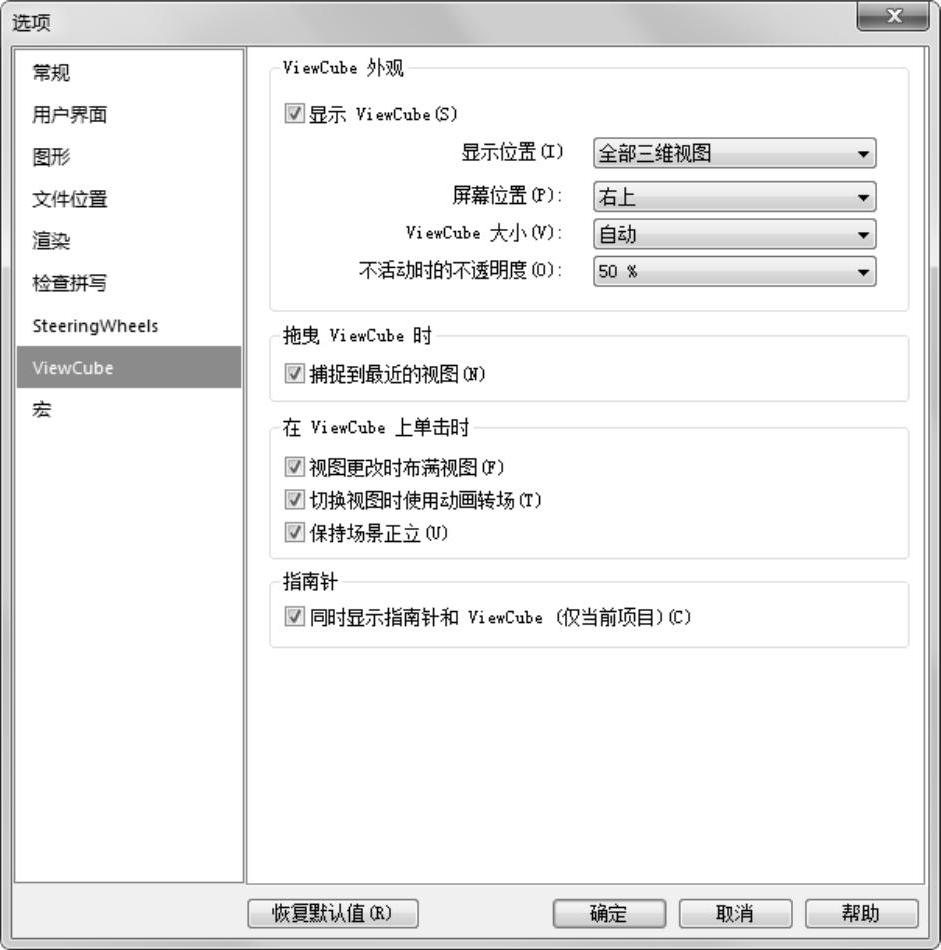

“ViewCube”选项卡用于设置ViewCube导航工具的选项，如图1-81所示。

图1-81 “ViewCube”选项卡

1.“ViewCube外观”选项组

1）显示ViewCube：设置在三维视图中显示或隐藏ViewCube。

2）显示位置：指定在哪些视图中显示ViewCube，如果选择“仅活动视图”，则仅在当前视图中显示ViewCube。

3）屏幕位置：指定ViewCube在绘图区域中的位置，如右上、右下、左上、左下。

4）ViewCube大小：指定ViewCube的大小，包括自动、微型、小、中、大。

5）不活动时的不透明度：指定未使用ViewCube时它的不透明度。如果选择了0%，需要将光标移动至ViewCube位置上方，否则ViewCube不会显示在绘图区域中。(www.daowen.com)

2.“拖曳ViewCube时”选项组

捕捉到最近的视图：勾选此复选框，将捕捉到最近的ViewCube的视图方向。

3.“在ViewCube上单击时”选项组

1）视图更改时布满视图：勾选此复选框后，在绘图区中选择了图元或构件，并在ViewCube上单击，则视图将相应地进行旋转，并进行缩放以匹配绘图区域中的该图元。

2）切换视图时使用动画转场：勾选此复选框后，切换视图方向时显示动画操作。

3）保持场景正立：使ViewCube和视图的边垂直于地平面。若取消勾选此复选框，可以按360°动态观察模型。

4.“指南针”选项组

同时显示指南针和ViewCube（仅当前项目）：勾选此复选框后，在显示ViewCube的同时会显示指南针。
