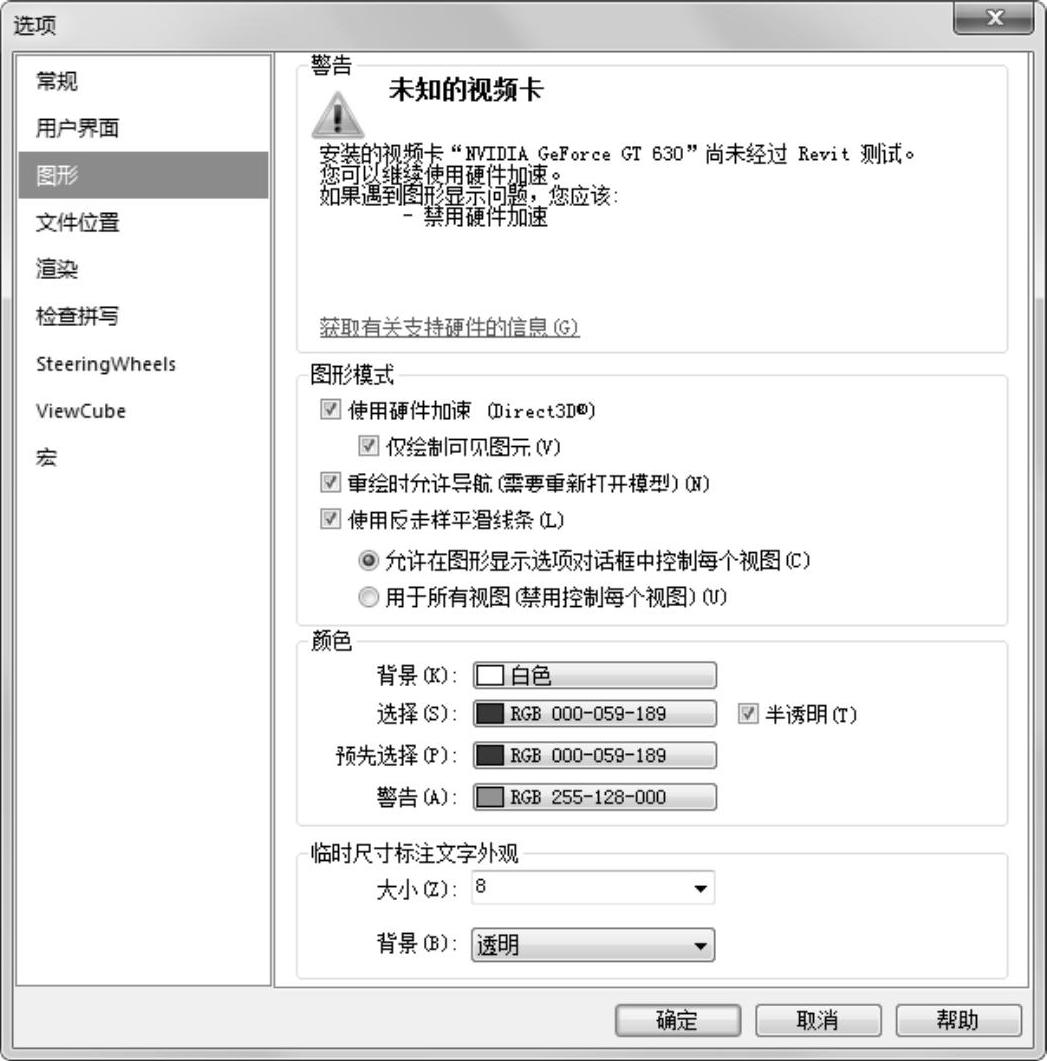

“图形”选项卡主要控制图形和文字在绘图区域中的显示，如图1-66所示。

图1-66 “图形”选项卡

1.“图形模式”选项组

勾选“使用反走样平滑线条”复选框，提高视图中的线条质量，使边显示得更平滑。如果要在使用反走样时体验最佳性能，则勾选“使用硬件加速”复选框，启用硬件加速。如果没有启用硬件加速，并使用反走样，则在缩放、平移和操纵视图时性能会降低。

2.“颜色”选项组

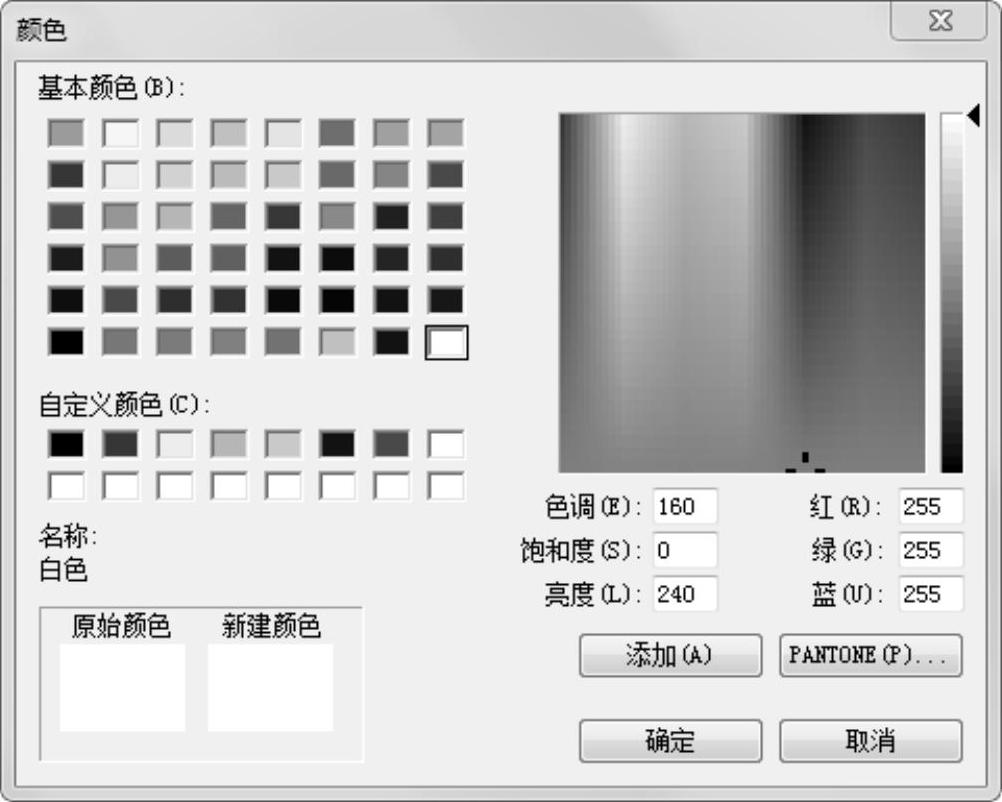

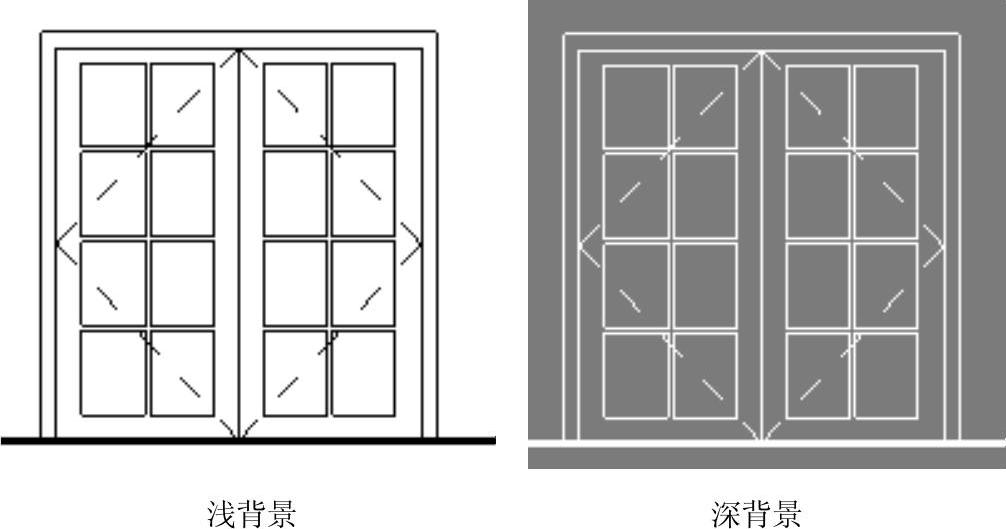

1）背景：更改绘图区域中背景和图元的颜色。单击“颜色”按钮，打开图1-67所示的“颜色”对话框，指定新的背景颜色。系统会自动根据背景色调整图元颜色，比如较暗的颜色将导致图元显示为白色，如图1-68所示。

图1-67 “颜色”对话框

图1-68 背景色和图元颜色

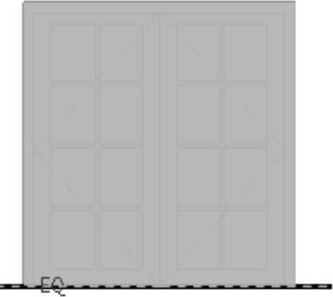

2）选择：用于显示绘图区域中选定图元的颜色，如图1-69所示。单击“颜色”按钮可在“颜色”对话框中指定新的选择颜色。勾选“半透明”复选框，可以查看选定图元下面的图元。

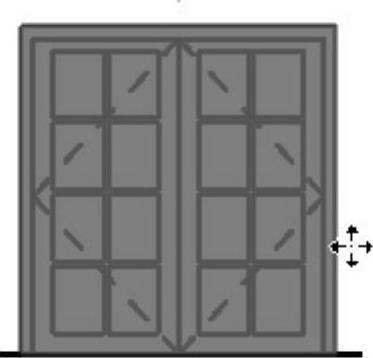

3）预先选择：设置在将光标移动到绘图区域中的图元时，用于显示高亮显示的图元的颜色，如图1-70所示。单击“颜色”按钮可在“颜色”对话框中指定高亮显示颜色。

4）警告：设置在出现警告或错误时用于显示图元的颜色，如图1-71所示。单击“颜色”按钮可在“颜色”对话框中指定新的警告颜色。(www.daowen.com)

图1-69 选择图元

图1-70 高亮显示

图1-71 警告颜色

3.“临时尺寸标注文字外观”选项组

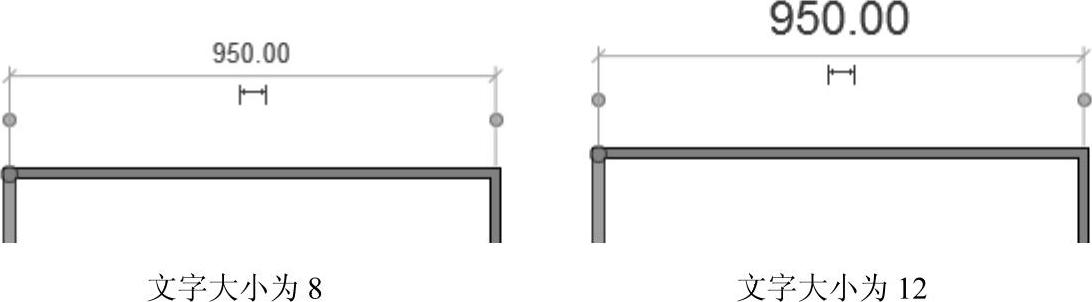

1）大小：用于设置临时尺寸标注中文字的字体大小，如图1-72所示。

图1-72 字体大小

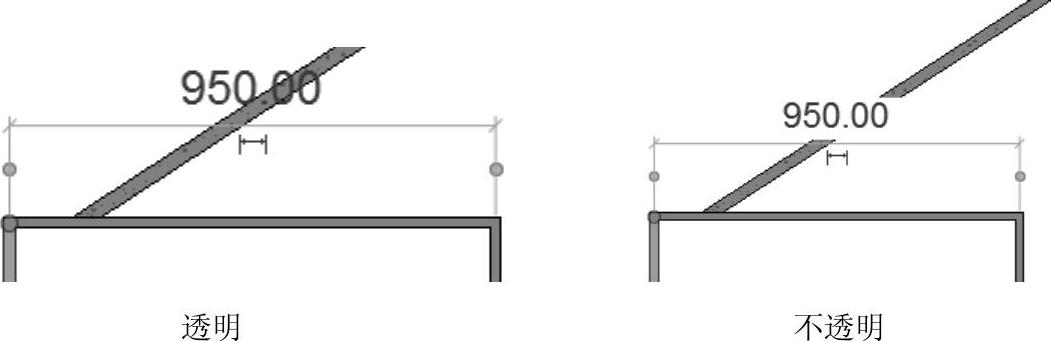

2）背景：用于指定临时尺寸标注中的文字背景为透明或不透明，如图1-73所示。

·图1-73 设置文字背景
