视图控制栏位于视图窗口的底部，状态栏的上方，它可以快速访问影响当前视图的功能，如图1-47所示。

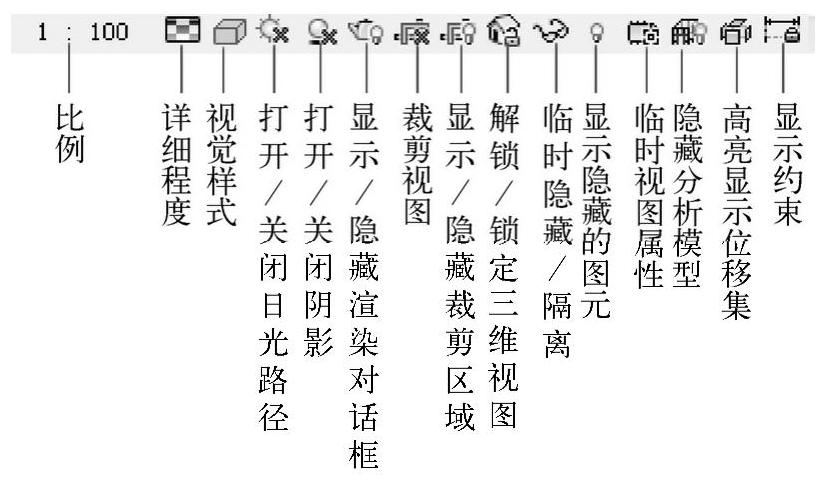

图1-47 视图控制栏

1）比例：是指在图纸中用于表示对象的比例，可以为项目中的每个视图指定不同比例，也可以创建自定义视图比例。在比例上单击打开图1-48所示的比例列表，选择需要的比例，也可以单击“自定义比例”选项，打开“自定义比例”对话框，输入比率，如图1-49所示。

图1-48 比例列表

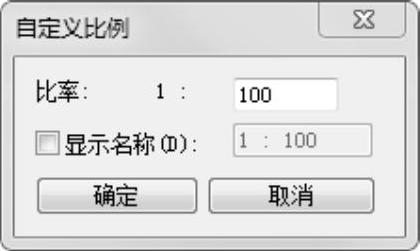

图1-49 “自定义比例”对话框

注意：

不能将自定义视图比例应用于该项目中的其他视图。

2）详细程度：可根据视图比例设置新建视图的详细程度，包括粗略、中等和精细3种。当在项目中创建新视图并设置其视图比例后，视图的详细程度将会自动根据表格中的排列进行设置。通过预定义详细程度，可以影响不同视图比例下同一几何图形的显示。

3）视觉样式：可以为项目视图指定许多不同的图形样式，如图1-50所示。

➢ 线框：显示绘制了所有边和线而未绘制表面的模型图像。视图显示线框视觉样式时，可以将材质应用于选定的图元类型。这些材质不会显示在线框视图中；但是表面填充图案仍会显示。

➢ 隐藏线：显示绘制了除被表面遮挡部分以外的所有边和线的图像。

➢ 着色：显示处于着色模式下的图像，而且具有显示间接光及其阴影的选项。

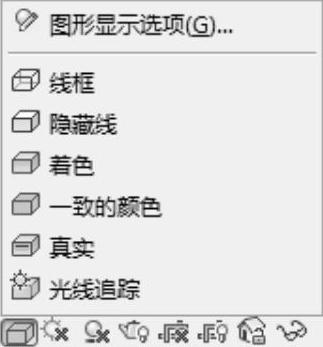

图1-50 视觉样式

➢ 一致的颜色：显示所有表面都按照表面材质颜色设置进行着色的图像。该样式会保持一致的着色颜色，使材质始终以相同的颜色显示，而无论以何种方式将其定向到光源。

➢ 真实：可在模型视图中即时显示真实材质外观。旋转模型时，表面会显示在各种照明条件下呈现的外观。

注意：(www.daowen.com)

“真实”视觉视图中不会显示人造灯光。

➢ 光线追踪：该视觉样式是一种照片级真实感渲染模式，该模式允许平移和缩放您的模型。

4）打开/关闭日光路径：控制日光路径可见性。在一个视图中打开或关闭日光路径时，其他任何视图都不受影响。

5）打开/关闭阴影：控制阴影的可见性。在一个视图中打开或关闭阴影时，其他任何视图都不受影响。

6）显示/隐藏渲染对话框：单击此按钮，打开“渲染”对话框，定义控制照明、曝光、分辨率、背景和图像质量的设置，如图1-51所示。

7）裁剪视图：定义了项目视图的边界。在所有图形项目视图中显示模型裁剪区域和注释裁剪区域。

8）显示/隐藏裁剪区域：可以根据需要显示或隐藏裁剪区域。在绘图区域中，选择裁剪区域，则会显示注释和模型裁剪。内部裁剪是模型裁剪，外部裁剪则是注释裁剪。

9）解锁/锁定三维视图：锁定三维视图的方向，以在视图中标记图元并添加注释记号。包括保存方向并锁定视图、恢复方向并锁定视图和解锁视图3个选项。

➢ 保存方向并锁定视图：将视图锁定在当前方向。在该模式中无法动态观察模型。

➢ 恢复方向并锁定视图：将解锁的、旋转方向的视图恢复到其原来锁定的方向。

➢ 解锁视图：解锁当前方向，从而允许定位和动态观察三维视图。

10）临时隐藏/隔离：“隐藏”工具可在视图中隐藏所选图元，“隔离”工具可在视图中显示所选图元并隐藏所有其他图元。

11）显示隐藏的图元：临时查看隐藏图元或将其取消隐藏。

12）临时视图属性：包括启用临时视图属性、临时应用样板属性、最近使用的模板和恢复视图属性4种视图选项。

13）隐藏分析模型：可以在任何视图中显示分析模型。

14）高亮显示位移集：单击此按钮，启用高亮显示模型中所有位移集的视图。

15）显示约束：在视图中临时查看尺寸标注和对齐约束，以解决或修改模型中的图元。“显示约束”绘图区域将显示一个彩色边框，以指示处于“显示约束”模式。所有约束都以彩色显示，而模型图元以半色调（灰色）显示。

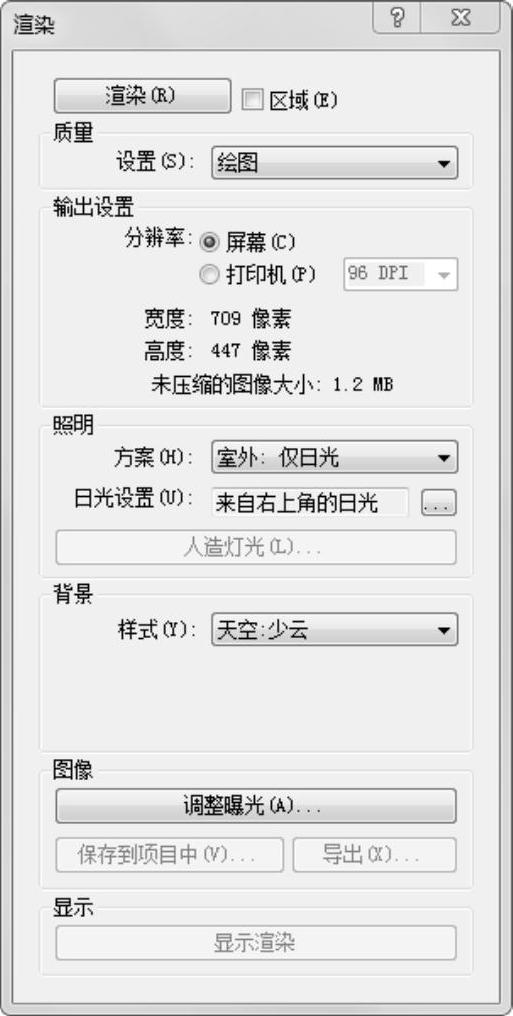

图1-51 “渲染”对话框
