整体天棚的高度都在14 000 mm左右,只有Truss架的结构而无造型;而独立天棚的高度一般为7000~8000 mm,不但有结构而且有造型。下面只讲述独立天棚。

1.悬挂天棚的结构

采用悬挂天棚的先决条件是所在展馆的房梁允许悬挂。悬挂天棚一般由Truss架和升降葫芦两部分组成,如图4-22所示。一般可根据跨度和承重选用不同截面尺寸的Truss架,如300 mm×400 mm、400 mm×400 mm、400 mm×500 mm、400 mm×600 mm等规格,如图4-23所示。其安装高度一般为7~8 m。

优点:因无立柱,视线好,展品可随意布置。

缺点:无悬挂条件的展馆不能安装。

图4-22 悬挂天棚

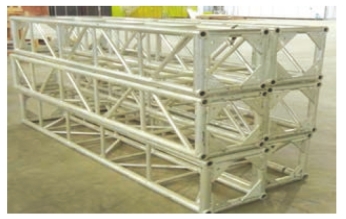

图4-23 天棚Truss架

2.立柱天棚的结构

若展馆无悬挂条件而参展商又要求采用天棚,就可以选用立柱天棚,即将Truss架用立柱顶起或悬吊,其结构有以下两种。

1)顶置式

顶置式立柱天棚一般由立柱、基座和Truss架三部分组成,基座和立柱须活动连接,数个立柱将Truss架顶起来构成天棚,高度为7~8 m。若细分,顶置式立柱天棚可分为悬边顶置式立柱天棚和齐边顶置式立柱天棚两种,其结构完全相同,如图4-24和图4-25所示。

优点:造价低。

缺点:搭建困难。(www.daowen.com)

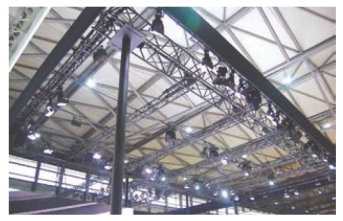

图4-24 悬边顶置式立柱天棚

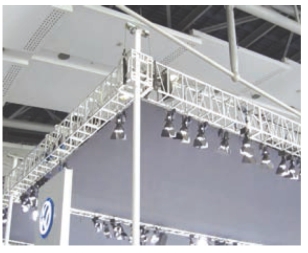

图4-25 齐边顶置式立柱天棚

2)悬吊式

悬吊式立柱天棚由立柱、基座、升降葫芦和Truss架四部分组成,基座与立柱须活动连接,用数个立柱顶上的升降葫芦将Truss架提起来构成天棚,高度为7~8 m,如图4-26~图4-28所示。

优点:方便灯具、音箱等的安装。

缺点:造价高,吊装风险大。

图4-26 立柱和Truss架

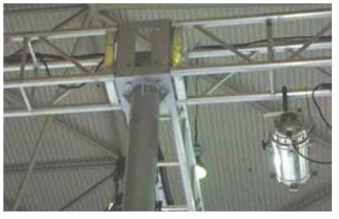

图4-27 立柱和基座

图4-28 手动升降葫芦
