特装展台布局步骤-展示工程与设计

特装展台的布局十分重要,任何展台在进行正规效果图设计前一般都要草绘展台的整体造型、平面布局和展品的位置图等,并进行反复对比,以达到最佳布局效果。展台布局有三种方法,即展台平面布局、展台立面布局和展台混合布局等。

1.展台平面布局

根据展位图提供的展台形式、位置和尺寸,展台平面布局有5种方式:普通式、海湾式、岛屿式、环绕式、混合式。无论采取哪种方式布局,展台的设计效果图,甚至结构图都必须经过展会组委会或展馆的批准。

1)普通式布局

普通式布局是一种最普遍、最简单的平面布局方式,它把功能区布置于展台的一端,展示区置于另一端,适用于一、二、三面开口的展位。如黄海汽车展台,其平面图立面图分别如图2-73和图2-74所示。

优点:简单、造价低。

缺点:普遍、无新意。

图2-73 黄海汽车展台/平面图

图2-74 黄海汽车展台/立面图

2)海湾式布局

海湾式布局是把展台按U形或L形布局,背景外侧布置功能区,背景内侧布置展示区。U形展台适用于一面开口展位,L形展台适用于两面开口展位。如2009年日内瓦车展比亚迪展台,其平面图和效果图分别如图2-75和图2-76所示。

优点:新颖,扩大了背景展示面。

缺点:造价稍高。

图2-75 2009年日内瓦车展比亚迪展台/平面图

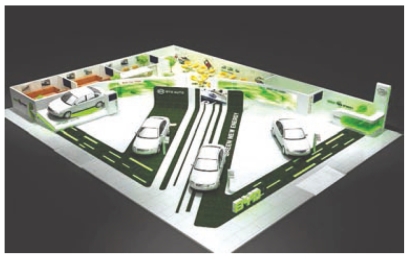

图2-76 2009年日内瓦车展比亚迪展台/效果图

3)岛屿式布局

岛屿式布局一般把主要功能区布置于展位的正中央,其他功能区布置于四周,展示区主要布置于四周或小部分布置于中央区域。该布局适用于四面开口展位。如2010年巴黎车展雪铁龙展台,其平面图和实景照片分别如图2-77和图2-78所示。

优点:新颖,独特,增加了展示面,便于参观。

缺点:设计复杂,造价高。

图2-77 2010年巴黎车展雪铁龙展台/平面图

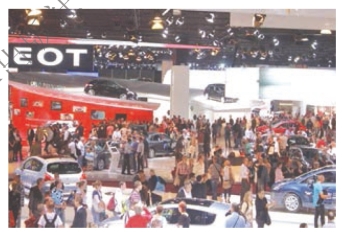

图2-78 2010年巴黎车展雪铁龙展台/实景

4)环绕式布局

环绕式布局是用独特造型把展台全部包围起来,并在适当位置布置观众进出口。它可分为一层楼环绕和两层楼环绕两种。其中一层楼环绕是把功能区和展示区全包围。两层楼环绕比较复杂,它是把功能区布置于展台一楼或二楼,展示区置于展台中央或一楼、二楼适当位置。环绕式布局适用于一、二、三面开口展位。2018年上海进博会埃及展台一层楼环绕展台和2017年上海车展别克展台两层楼环绕展台分别如图2-79和图2-80所示。

优点:新颖,有气势,扩大了展台面积(两层楼环绕)。

缺点:造价高。

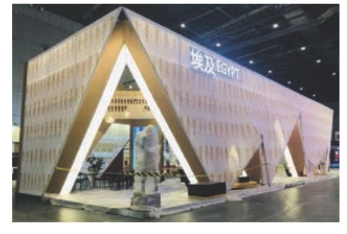

图2-79 2018年上海进博会埃及展台/一层楼环绕展台

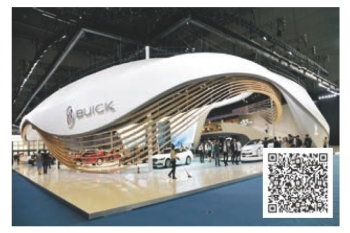

图2-80 2017年上海车展别克展台/两层楼环绕展台

5)混合式布局

混合式布局是将以上各种布局方式取出部分混合在一起的布局方式,如将海湾式布局展台从底边沿对角线向中间伸出一部分,形成“山”字形的布局等。混合式布局一般视情况选择适合它的开口展位。如2006年北京车展东风雪铁龙展台,其平面图和效果图分别如图2-81和图2-82所示。

优点:新颖,奇异,独特。

缺点:造价高。

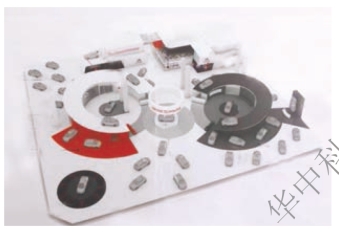

图2-81 2006年北京车展东风雪铁龙展台/平面图

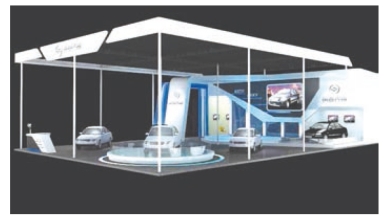

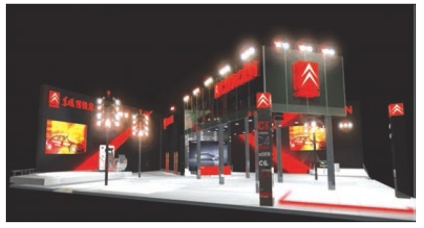

图2-82 2006年北京车展东风雪铁龙展台/效果图

2.展台立面布局

1)功能区立面布局

功能区立面布局,一般是指有两层楼结构的展台。展会的环境较复杂,有各类人员和各种设备,所以功能区房间的设置要考虑人员分流和人货分流。一般一楼设置控制室、维修室、仓库、洽谈室、演职员室,二楼设置VIP室、酒吧、会议室等。

2)展示区立面布局

展示区立面布局是近几年才出现的新布局,一般采用连体高立面布局和独立高立面布局两种方法,如图2-83和图2-84所示。

优点:便于参观,增加层次感,有效利用了空间。

缺点:造价高,布展困难。

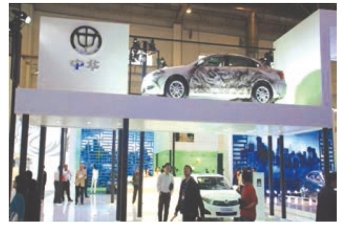

图2-83 2012年北京车展中华汽车展台/连体高立面布局

(www.daowen.com)

图2-84 2014年日内瓦车展雪铁龙展台/独立高立面布局

3.展台混合布局

展台混合布局即展示区与功能区没有明显的划分,两区混合在一起的布局方法,可分为顶置式混合布局和壁挂式混合布局两种。

1)顶置式混合布局

顶置式混合布局是将展示区布置在功能区二楼的顶部或斜面上,两区上下布置,分为正顶置式混合布局和斜顶置式混合布局两种,如图2-85~图2-87所示。

优点:新颖、前卫,充分利用空间。

缺点:造价高,布展困难。

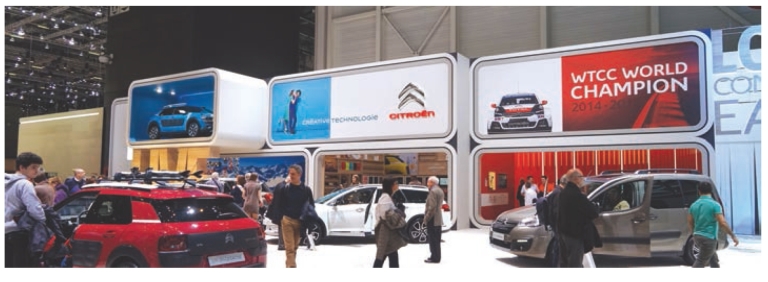

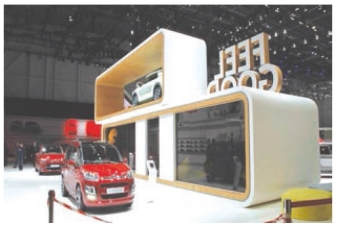

图2-85 2016年日内瓦车展雪铁龙展台/正顶置式混合布局

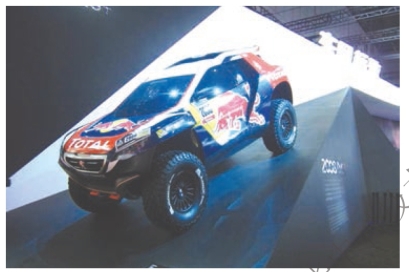

图2-86 2015年上海车展标致展台/斜顶置式混合布局

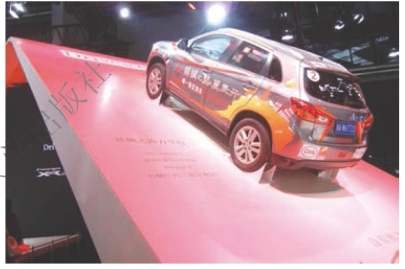

图2-87 2015年上海车展广汽三菱展台/斜顶置式混合布局

2)壁挂式混合布局

壁挂式混合布局即将展品横置或竖置甚至斜置在功能区背景墙面或其他造型上,如图2-88和图2-89所示。

优点:新颖、前卫,充分利用空间。

缺点:造价高,布展困难。

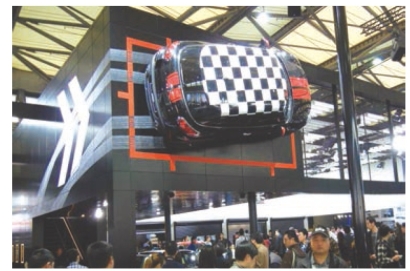

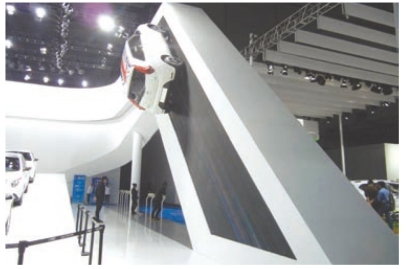

图2-88 2013年上海车展迷你汽车展台

图2-89 2015年上海车展名爵汽车展台

【思考题】

1.展台由哪两大部分组成?其功能各是什么?

2.展示区除展示展品外,还要布置什么辅助展具?

3.功能区一般设置哪些房间?有哪些房间是必须设置的?

4.展台平面布局有哪几种?

5.展台立面布局有哪几种?

6.为什么展台的设计效果图、工程图要经展会组委会或所在展馆审批?

7.为什么酒吧、VIP室一般布置在二楼?

8.特装展台分为哪几类?各有何优缺点?

9.展示区立面布局分为哪两种?

实训模块

【实训目标】

通过实训进一步掌握标准展台和特装展台的分类、布局,以及标准展台的简单设计。

【实训项目】

学生考察两个或三个设有标准展台和特装展台的展会,可对搭建施工人员进行访谈。

完成如下任务。

1.管理专业

(1)编写3 m×3 m标准展台的搭建流程。

(2)试写标准展台的搭建质量标准。

(3)试手绘一个8 m×14 m的特装展台平面布局图。

(4)编写不少于600字的标准展台搭建流程和质量标准方案。

2.设计专业

(1)某手机生产厂家参加一个二类城市的通信展。其条件是:3 m×3 m标准展台一个,一面开口,手机展品三大品种,各30个,设计该展台的效果图和平面图。具体要求:设计通信展手机标准展台三个方向的立体效果图3张,平面图1张,其设计主题和要求自定。

(2)手绘上述特装展台平面图。

【实训考核】

实训考核将过程评价与结果评价相结合,针对项目关键环节实施重点考核。按专业具体考核评分标准如下。

1.管理专业

方案和平面图两项完成60分,方案优劣40分。

2.设计专业

手机标准展台设计方案完成40分,设计优劣60分。
